1、自制简易晶体收音机       这个晶体收音机只有很少的几个部件，它不需要电池和任何其他的能量来源，利用你身边的东西，只需要很短的时间，你就能做一个出来。一个晶体收音机不需要任何电池的原因是人类惊人的听力。人类对很细微的声音非常敏感。晶体收音机只是利用了无线电发射器发出的无线电波的能量。第一步：需要的材料· 一个坚固的塑料瓶，本文中用的是一个双氧水瓶，你也可以用洗发水瓶，不管怎样瓶子必须坚固。 · 大约15M长的漆包线，大部分普通的线都可以，但是粗一点的更好。 · 一个锗二极管，大部分卖电子部件的商店都有卖。 ·

2、一个电话听筒，听这个收音机就像你听电话一样。 · 一个弹簧夹跳线 · 约15M长的绞合绝缘线作为天线，可选，你完全可以利用电视机或收音机的天线第二步：绕线如下图所示，在瓶身上钻4个孔，用来固定漆包线。将线穿进上面的两个孔，留出20CM长。如果孔比较大的话就多绕几圈，使它不易松掉，如下图：现在拿着线的长端开始整齐地沿着瓶壁绕线。当你在瓶壁上绕了5圈后，停下来，在瓶身外绕个小环。将线缠在钉子或铅笔上会比较容易些。如下图：继续在瓶壁上绕5圈，然后绕个小环。一直这样做，直到瓶子上绕满了线，到达瓶子底部的两个小孔。如下图：留出20CM长的线，然后把线剪断，将留出线穿进瓶底的两个孔，就

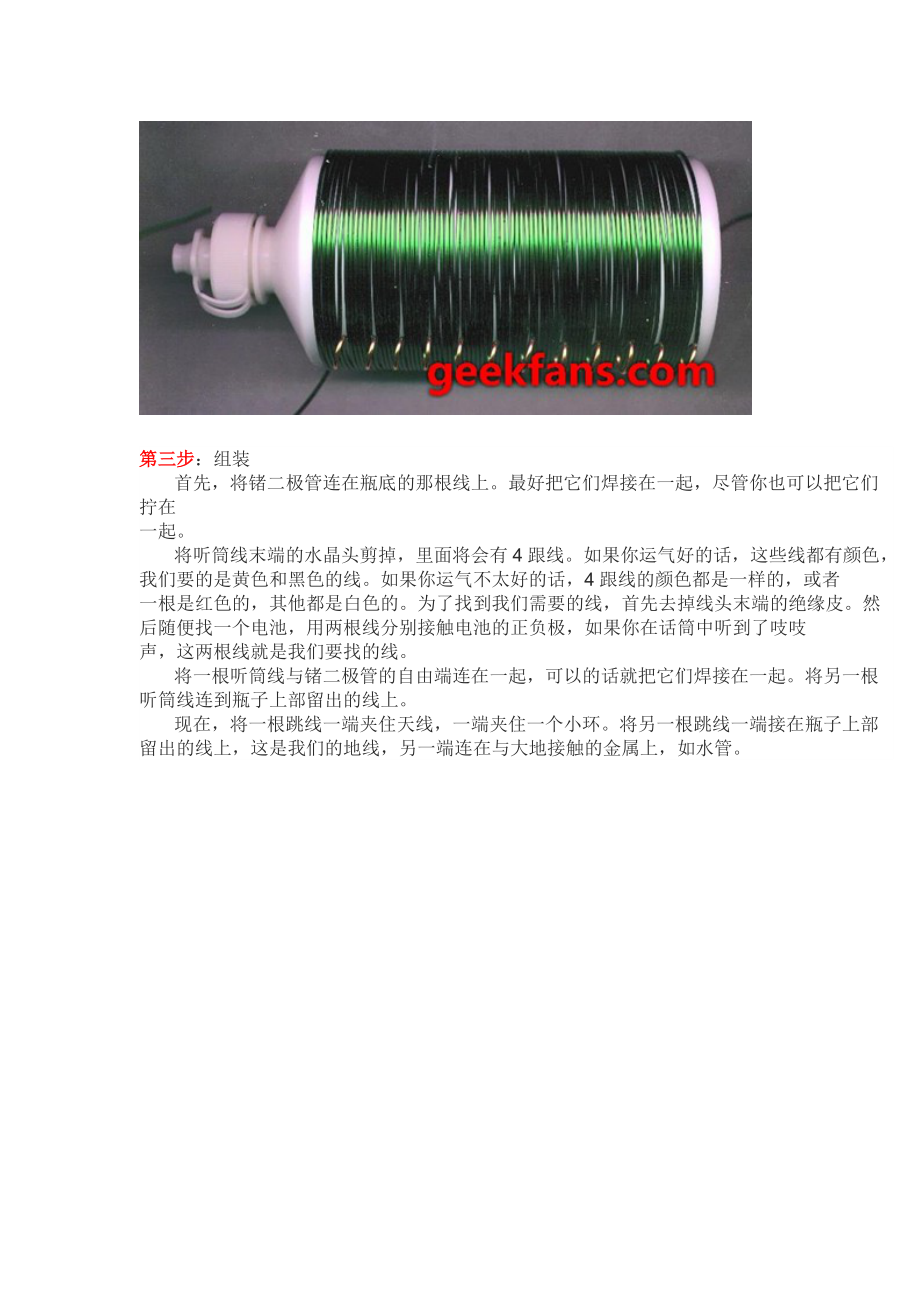

3、像最开始的那两个孔一样。现在瓶子如下图所示：<!-if !vml-> 接着，去掉留出的两根线末端的绝缘皮，以及我们每5圈绕的小环上的绝缘皮。如下图：第三步：组装      首先，将锗二极管连在瓶底的那根线上。最好把它们焊接在一起，尽管你也可以把它们拧在一起。      将听筒线末端的水晶头剪掉，里面将会有4跟线。如果你运气好的话，这些线都有颜色，我们要的是黄色和黑色的线。如果你运气不太好的话，4跟线的颜色都是一样的，或者一根是红色的，其他都是白色的。为了找到我们需要的线，首先去掉线头

4、末端的绝缘皮。然后随便找一个电池，用两根线分别接触电池的正负极，如果你在话筒中听到了吱吱声，这两根线就是我们要找的线。      将一根听筒线与锗二极管的自由端连在一起，可以的话就把它们焊接在一起。将另一根听筒线连到瓶子上部留出的线上。      现在，将一根跳线一端夹住天线，一端夹住一个小环。将另一根跳线一端接在瓶子上部留出的线上，这是我们的地线，另一端连在与大地接触的金属上，如水管。第四步：搜索电台       至此，如果一切顺利的话，我们就能在听筒里收听到广播了。要选择不同的电台，只需将跳线夹在不同的小环上。在一些地方，你可能一次听到很多个台。天线越长越
