模板支撑体系检查验收及使用一般规定

1、模板支撑体系检查验收及使用一般规定 模板支撑检查、验收要求1 、 支撑系统搭设前，应由项目技术负责人组织对需要处理或加固的地基、基础进行验收，并留存记录。注：模板支撑体系搭设必须做到样板先行，样板分为两部分，第一部为地下人防或车库部分，第二部分为标准层首层。样板必须报安全生产部验收后方可进行下步施工。如不进行报验的作业班组或劳务分包单位将给予停工并进行处以2000-5000 元罚款。2、模板支撑投入使用前，应由项目部组织验收。项目经理、项目技术负责人和相关人员参加模板支架验收。3、模板支撑验收应根据专项施工方案，检查现场实际搭设与方案的符合性。施工过程中检查项目应符合下列要求：1）立柱底部基础

2、应回填夯实；2）垫木应满足设计要求；3）底座位置应正确，自由端高度、顶托螺杆伸出长度应符合规定；4）立杆的间距和垂直度应符合要求，不得出现偏心荷载；5）扫地杆、水平拉杆、剪刀撑等设置应符合规定，固定可靠；6）安装后的扣件螺栓扭紧力矩应达到 4065N?m。抽检数量应符合规范要求； 模板支撑使用要求1 、模板支撑系统在使用过程中，立柱底部不得松动悬空，不得任 意拆除任何杆件，不得松动扣件，也不得用作缆风绳的拉接。2、当模板支撑基础或相邻处有设备基础、管沟时，在支架使用过程中不得开挖，否则必须采取加固措施。3、施工中应避免装卸物料对模板支撑架产生偏心、振动和冲击。4、砼浇筑过程应符合专项施工方案要

3、求，并确保支撑系统受力均匀。混凝土浇筑过程中，应均匀浇捣，不得超高堆置，不得采用使支模架产生偏心荷载的混凝土浇筑顺序；作业层上的施工荷载应符合设计要求，不得超载；采用泵送混凝土时，应随浇捣随平整，混凝土不得堆积在泵送管路出口处。5、模板支撑高度超过4m 时，柱、墙板与梁板混凝土应分二次浇筑。柱、墙板混凝土达到设计强度75%以上方可浇筑梁板混凝土。6、支撑系统搭设、拆除及混凝土浇筑过程中，应设专人负责安全检查，发现险情，立即停止施工并采取应急措施，排除险情后，方可继续施工。7、 在放置布料杆部位应进行单独加固处理。梁板模板高支撑架搭设要求1、搭设上层排架时，地面混凝土强度必须大于1.2N/mm

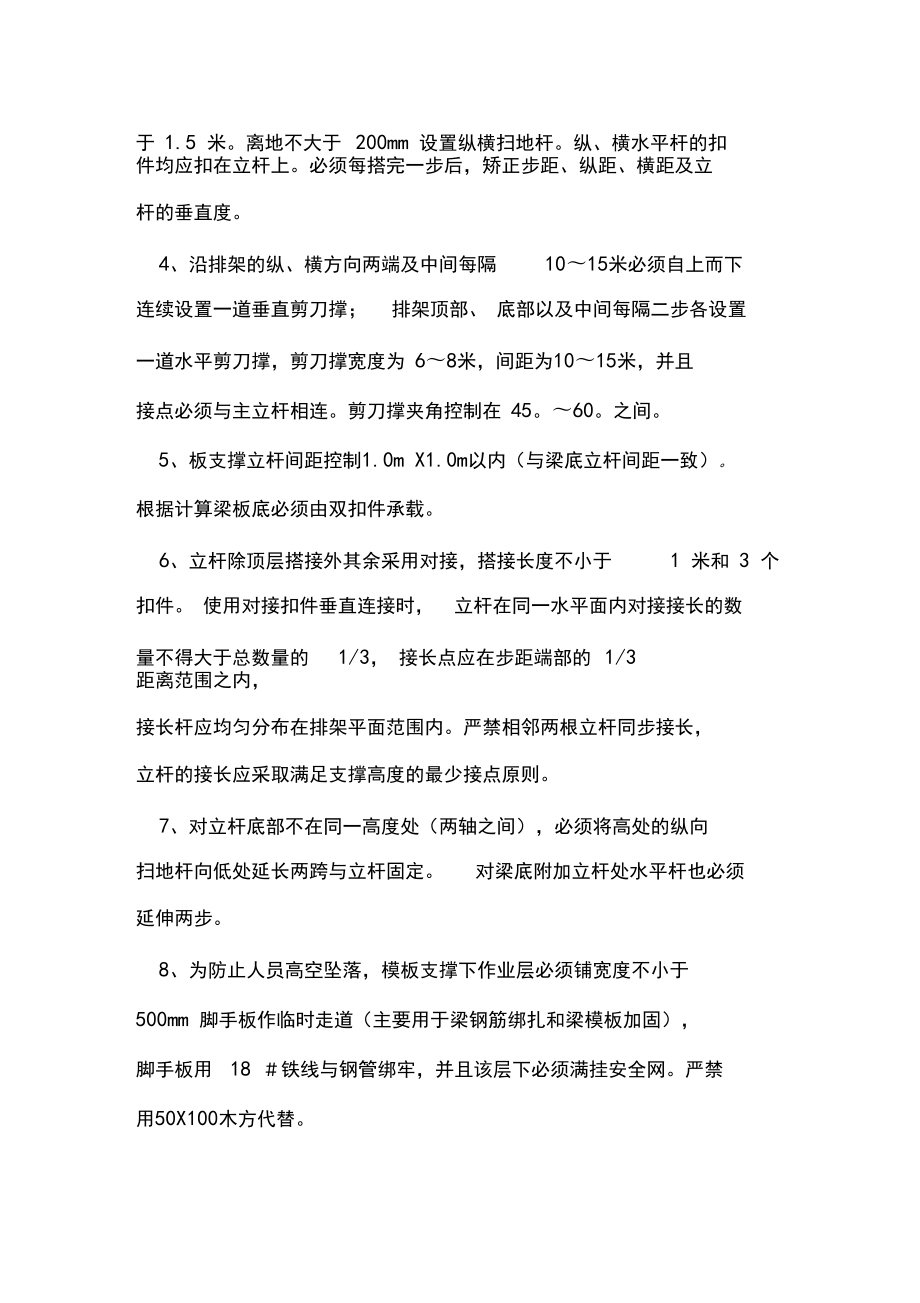

4、2且下层模板支撑系统不得拆除；尤其对支撑高度大于8 米部位。2、支撑架搭设时必须先放出梁边线，然后按照排架立杆布置图布置立杆。立杆要求纵横成行，剪刀撑、横向斜撑搭设必须随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端必须支承在混凝土面上。3、排架搭设的纵、横立杆间距严格按照附图尺寸布置，步高不大于 1.5 米。离地不大于200mm 设置纵横扫地杆。纵、横水平杆的扣 件均应扣在立杆上。必须每搭完一步后，矫正步距、纵距、横距及立杆的垂直度。4、沿排架的纵、横方向两端及中间每隔1015米必须自上而下连续设置一道垂直剪刀撑；排架顶部、底部以及中间每隔二步各设置一道水平剪刀撑，剪刀撑宽度为 68米，间

5、距为1015米，并且接点必须与主立杆相连。剪刀撑夹角控制在 45。60。之间。5、板支撑立杆间距控制1.0m X1.0m以内（与梁底立杆间距一致）。根据计算梁板底必须由双扣件承载。6、立杆除顶层搭接外其余采用对接，搭接长度不小于1 米和 3 个扣件。 使用对接扣件垂直连接时，立杆在同一水平面内对接接长的数量不得大于总数量的1/3， 接长点应在步距端部的1/3 距离范围之内，接长杆应均匀分布在排架平面范围内。严禁相邻两根立杆同步接长，立杆的接长应采取满足支撑高度的最少接点原则。7、对立杆底部不在同一高度处（两轴之间），必须将高处的纵向扫地杆向低处延长两跨与立杆固定。对梁底附加立杆处水平杆也必须延

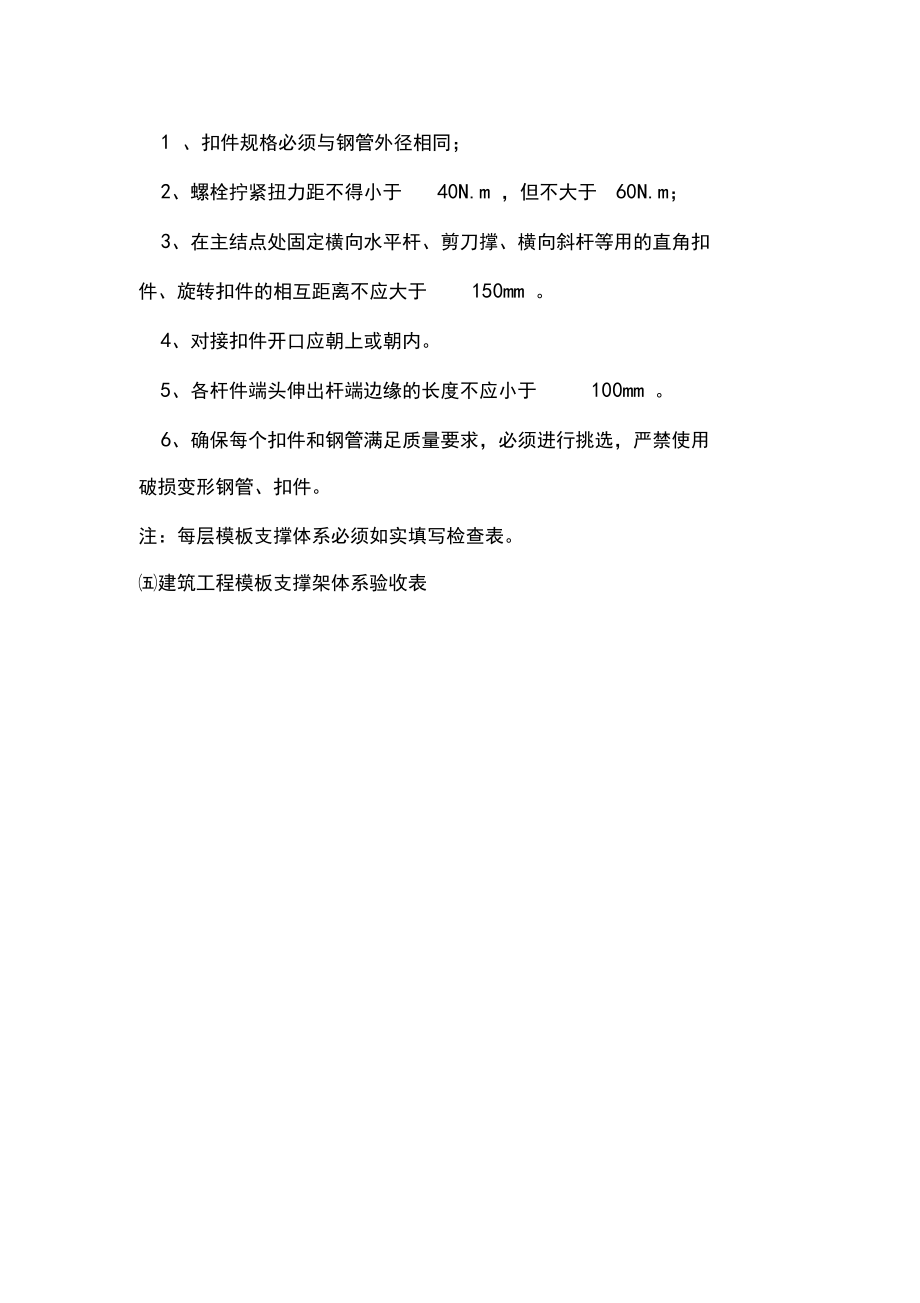

6、伸两步。8、为防止人员高空坠落，模板支撑下作业层必须铺宽度不小于500mm 脚手板作临时走道（主要用于梁钢筋绑扎和梁模板加固），脚手板用18 铁线与钢管绑牢，并且该层下必须满挂安全网。严禁用50X100木方代替。扣件安装应符合下列规定1 、扣件规格必须与钢管外径相同；2、螺栓拧紧扭力距不得小于40N.m ，但不大于60N.m；3、在主结点处固定横向水平杆、剪刀撑、横向斜杆等用的直角扣件、旋转扣件的相互距离不应大于150mm 。4、对接扣件开口应朝上或朝内。5、各杆件端头伸出杆端边缘的长度不应小于100mm 。6、确保每个扣件和钢管满足质量要求，必须进行挑选，严禁使用破损变形钢管、扣件。注：每层

7、模板支撑体系必须如实填写检查表。建筑工程模板支撑架体系验收表建筑工程模板支撑架体系验收表项目部名称项目经理工程名称支撑类型验收部位验收日期序号项目验收要求验收结果1施工方案已审批的模板工程施工方案2基础现浇楼板3扫地杆立杆距离楼板200mm处设置两个方向扫地杆4钢管 扣件钢管、扣件有产品合格证、生产许可证、质量 合格检测证明；进场钢管、扣件按批次检测，并有 检测合格报告书5立杆立杆间距符合方案设计要求，立柱接长无搭接，相邻两立柱的对接接头不在同以高度内，接头沿竖 向错开的距离大于 500mm,各接头中心距距主节点 小于1/3步距。6水平 拉杆除扫地杆外，每一层应设置至少两道以上的水 平拉杆与四周建筑物顶牢。7可调 之托螺杆伸出钢管顶部不大于200mm,螺杆外径与立柱钢管内径的间隙不大于3mm。8男力撑在立杆的纵横方向上设置剪刀撑，剪刃撑与每 一根立杆之间用扣件相连。9施工柿载模板上施工荷裁不得超过设计要求，模板上堆 放材料及设备应合理分散。10作业环境有口罪立足点，2m以上应后操作平台， 区域内 临边、洞口有防护措施，交叉
