玻璃顶棚施工组织设计

1、项目名字项目施工组织设计目录1 .工程概况32 .编制依据33 .施工准备计划43.1 施工技术准备43.2 物资的准备43.3 劳动力等组织准备 44 .施工总体部署54.1 任务安排54.2 施工布署54.3 施工顺序65 .主要施工内容65.1 钢结构加工制作65.2 安装施工方案66 .质量保证体系及措施 76.1 工程质量目标承诺 76.2 质量保证体系及机构76.3 施工图现场核查和施工技术交底制 76.4 材料、设备进场检验制 86.5 工艺流程设计、实验制度 86.6 质量自检制度 87 .工期进度安排及保证措施 97.1 工期进度安排97.2 进度保证措施 98 .安全保证措

2、施 1.0.8.1 安全目标10.8.2 安全生产保证体系 1.08.3 实现安全目标的技术措施 1.09 .文明施工保证措施 129.1 管理体系12.9.2 保证措施13.10 .附图、附表14.专业资料1 .工程概况本工程为项目名字工程，在已有的水泥基座上，进行 钢结构 骨架制作安装，屋面铺装 8+1.14PVB+8mm 镀镜镀膜双钢 化夹胶玻璃，玻璃镜面按照图纸安装屋面装饰道具。建筑分三个部分：1、 结构：钢结构骨架，立柱、主梁、次梁均采用焊接固定。2、 屋面铺装：8+1.14PVB+8mm镀镜镀膜双钢化夹胶玻璃。3、 屋面装饰：屋面装饰道具。2 .编制依据本工程施工组织设计编制依据如

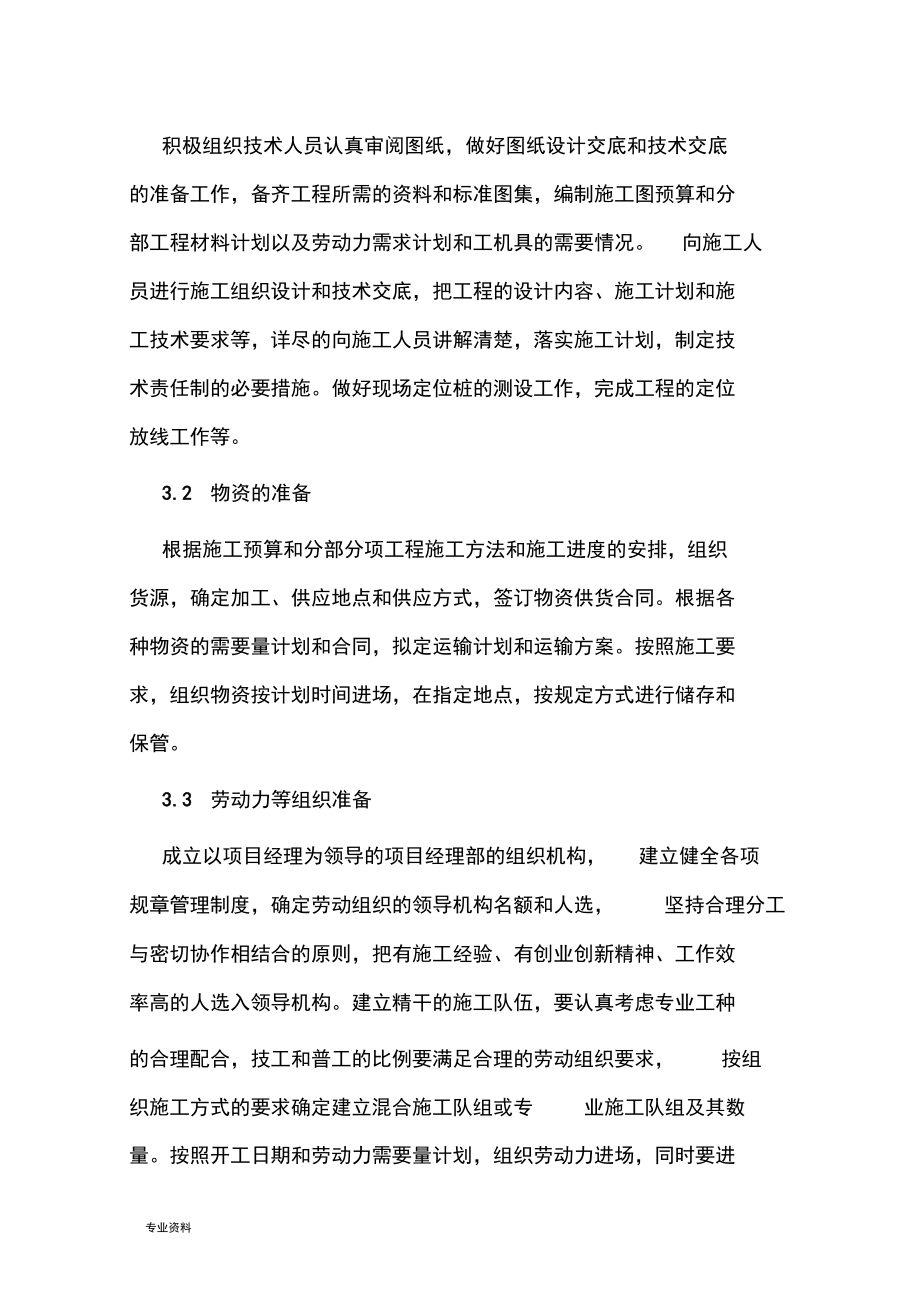

3、下：(1)宁化县客家祖地博物馆广场项目名字工程施工图纸；(2)施工现场实地勘察；(3)工程测量规范GB50026 2007 ;(4)钢结构设计规范GBJ50017 2003 ;(5)钢结构工程施工及规范GB50205 2001 ;(6)建筑钢结构焊接规程JGJ812002 ;(7)施工现场临时用电安全技术规范JGJ462012 ;3 .施工准备计划3.1 施工技术准备积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底 的准备工作，备齐工程所需的资料和标准图集，编制施工图预算和分 部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工人员进行施工组织设计和技术交底，把工程的设计内容、施

4、工计划和施 工技术要求等，详尽的向施工人员讲解清楚，落实施工计划，制定技 术责任制的必要措施。做好现场定位桩的测设工作，完成工程的定位 放线工作等。3.2 物资的准备根据施工预算和分部分项工程施工方法和施工进度的安排，组织 货源，确定加工、供应地点和供应方式，签订物资供货合同。根据各 种物资的需要量计划和合同，拟定运输计划和运输方案。按照施工要 求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和 保管。3.3 劳动力等组织准备成立以项目经理为领导的项目经理部的组织机构，建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选， 坚持合理分工 与密切协作相结合的原则，把有施工经验、有

5、创业创新精神、工作效 率高的人选入领导机构。建立精干的施工队伍，要认真考虑专业工种的合理配合，技工和普工的比例要满足合理的劳动组织要求，按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量计划，组织劳动力进场，同时要进 行安全、防火和文明施工等方面的教育。在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对 其进行技术、质量、安全交底，预防发生安全和质量事故。建立健全施工准备工作的责任制度和检查制度，使施工准备工作有领导、有组织、有计划和分期分批地进行。对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用

6、功能齐全。4 .施工总体部署为了合理地安排，组织好施工，根据本工程自身的特点 ，结合实际 情况，本工程流水法施工。4.1 任务安排测量放线后，施工钢结构部分。根据实测数据调整玻璃尺寸，订 制玻璃并安装。玻璃安装完毕，进行五角星的铺装。4.2 施工布署本工程施工包括施工准备及施工两个阶段。(1)施工准备阶段：包括施工现场准备、技术准备、材料准备、劳动力和 工机具准备，均在工程开工之前完成。(2)施工阶段：包括钢结构加工制作、运输、安装、校正、安装 玻璃、五角星铺装等，均按计划施工。4.3 施工顺序本工程遵循“先地下、后地上；先结构、后装修”的原则安排施5 .主要施工内容5.1 钢结构加工制作(1

7、 )立柱采用的焊接钢矩管柱，为更好的与顶棚钢矩管梁焊接连 接。顶棚钢矩管梁焊接时，先在柱顶上焊接合适的钢板 ，增加与顶棚 钢矩管梁的焊接接触 面积。(2)主次梁搭接处需满焊。5.2 安装施工方案(1)钢结构基础检查钢结构安装前， 经抄平放线，严格控制基础部位与支承面的纵 横轴线和标高，认真复核标高、轴线以及螺栓尺寸，保证以上内容符 合规范和图纸要求。并清理作业面，确保基础顶面及支承面洁净。(2)首先安装两侧立柱，采用吊装，吊装前首先确定构件吊点位 置,确定绑 扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚 螺栓约30-40CM 时扶 正，使柱脚的安装孔对准螺栓，缓慢落钩就位.经过初校待垂

8、直偏差在20MM 内，拧紧螺栓，临时固定即可脱钩。立柱安装要保证两侧立柱之间的间距，同时也要保证同一侧立柱在一条水平线上。 钢柱校正:钢柱垂直度校正用经纬仪或吊线锤检 验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许 抬高，然后增减垫板厚度，柱脚校正无 误后立即紧固地脚螺栓，待钢 柱整体校正无误后在柱脚底板下浇注细石混凝土固定。(4)横梁焊接，横梁的焊接首先要保证保证焊接质量， 并保证所 有横梁按设计图纸要求施工。(5)玻璃安装，由于玻璃面积大，质量沉重，作业时，遵循先 高后低的安装顺序，确保有足够的作业空间，以防出现安全事故。6 .质量保证体系及措施6.1 工程质量目标承诺认真履

9、行合同精心施工持续改进让顾客满意工程质量达到优良 等级创建精品工程6.2 质量保证体系及机构建立健全质量管理组织保证体系和工作制度，设置项目质量管理 机构，配足配强专职工程质量管理人员，建立质量责任制，并对工程 施工质量负全责。6.3 施工图现场核查和施工技术交底制我单位将组织工程技术人员进行图纸会审，熟悉设计文件内容，并进行现场核对，根据现场调查，组织召开技术交底会议，就本工程 的工程任务、工程进度、施工图要点、质量要求、操作流程、施工方 法、施工技术措施、工种配合和安全文明施工等技术要求进行技术交 底并以书面形式交底。6.4 材料、设备进场检验制到场材料必须具有产品合格证，并按规定做好检验

10、及验收、保管 工作，地方材料必须具备检验、试验报告。检查合格后可入库存放。 对易受潮的物品要做好防雨、防潮工作。6.5 工艺流程设计、实验制度进场后，由项目总工程师组织各专业工程师对各分项分部工程进 行工艺流程设计，特别是对钢矩管梁的焊接及矩形次钢梁的焊接工 作，综合考虑风压、承 重、现场实际情况和施工特点逐项进行工艺 流程设计，达到作业程序易懂，操作方法具体可行，施工过程有序可 控，质量标准满足要求。重点、难点工程没有进行工艺流程设计不得开工。6.6 质量自检制度强化以第一管理者为首的质量自检、自控体系，完善内部检查制 度，配齐质量管理人员，实行技术质量管理办监控的监管分离体制， 立足自检、

11、自控，责任落实到人，严格考核奖罚。自检体系由项目部、作业队二级组成，项目部为自检内控核心；作业队设专职质检员， 按照“跟踪检查”、“自检”、“复检”、“抽检”的检测方 法实施检测工作，严格质量一票否决制。自检体系依据有关法规、 标 准与规范、 设计文件、 工程合同和施工工艺要求， 细化分解质量 目标，对重点部位、重要工序、关键环节指定专人负责，进行施工 质 量跟踪控制。保证质量检查控制的及时性和有效性。7 .工期进度安排及保证措施7.1 工期进度安排(1)施工工期：计划工期为 75天。(2)施工进度计划见横道图。7.2 进度保证措施(1)由成立的项目部全权负责施工中的人、 材、机具的统一安排

12、调度。(2)严格按施工组织设计要求有组织、 有计划地做好施工中的各 项工作。(3)合理安排工序，优化劳动组合。(4)主体结构提请建设单位及有关部门采取分段验收， 根据进度 计划，详细排出各工种班组的施工进度计划，并认真检查落实。(5)熟悉图纸，所有的工序一遍成活，避免返工。(6)建立保证工期奖罚条例，落实责任制，确保工期目标的实现。(7)专人负责管理现场的用水、用电。8 .安全保证措施8.1 安全目标安全生产目标：实现“四无” 。即无死亡事故、无重大机械伤 害事故、 无火灾事故、 无中毒事故。8.2 安全生产保证体系严格贯彻执行国务院国资委九条中央企业安全生产禁令。生产管理和技术管理的规章制度

13、是统一组织职工进行的活动准则，是保证正常生产的有力工具，因此安全生产也必须建立健全切实可行的规章制度，建立健全安全生产责任制度、安全教育制度、安全技术 措施制度、安全交底制度、安全检查制度。8.3 实现安全目标的技术措施(1)认真落实国家有关部门的安全生产措施和规定， 特别注意防 止高空坠物、物体打击、机械伤害和触电事故的发生。(2)施工现场的各种安全防护措施、安全标志和警告牌应标准化， 未经项 目部经理和安全负责人同意不得擅自拆动，施工机械必须指 定专人操作，特殊工 种必须持证上岗。(3)施工现场用电要规范化，设置标准配电箱，所有的电动机具 必须安装漏电保护器，所有的配电箱必须要有防雨措施。

14、(4)施工现场、休息室、作业棚、仓库、材料堆场等处所都必须 配备消防设施，做到卫生、安全、道路畅通。(5)对容易发生重大伤亡事故的有害环境， 必须加强检查，把事 故消灭在萌芽状态之中。(6)现场施工应遵守有关消防规定及用火申请制度， 现场火路应 随时保证畅通，在库房及其他临时设施要放置一定数量的灭火器材， 工地四周设临时围栏或围墙，设置门卫，非工地人员不得入内，工地 正面入口处悬挂安全标牌加强宣传。(7)坚持不准，不戴安全帽不准进入施工现场，穿高跟鞋不准进 入工地上岗作业，不戴安全带不准进行悬空作业，不是专人不准操作 机械和电器，不准向下抛物。(8)正常情况下，下列电器设备不带电的外露导电部分

15、，应做保 护接零，A、电机、变压器、电器、照明器具、手持电动工具的金 属外壳；B、电器设备转动装置的金属部件；C、配电屏和控制屏的金属部件；D、室内外配电装置的金属框架及靠近带电部分的金属框 架栏和金属门；E、电气线路的金属保护管、敷线的钢索；F、安装在电 力线路杆土的开关、电容器等电器装置的金属外壳及支架 ；G、保护 零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线 路的中间处和末端处作重复接地；H、电器设备应采用专用芯线作保 护接零，此芯线严禁通过工作电流；I、施工现场所有用电设备，除作 保护接零外，必须在设备负荷线的首端处 设置漏电保护装置；J、电 系统应设置室内总配电屏和室外

16、分配电箱或设置室外总配电箱和分 配电箱，实行分级配电；K、配电箱，开关箱周围应设置在干燥，通风及 常温场所.在其周围应有足够二人同时工作的空间和通道 ，不得堆放任 何妨碍操作、维修的物品，不得有灌木、 杂草。现场照明专用回路须 设置漏电保护装置，灯具金属外壳应作接零保护。(9)分部分项工作操作前，工长应向操作班组进行安全交底。 新 操作班组进场时项目负责人应对班组职工进行安全技术交底教育。(10)现场应建立健全用电设施的运行及维护操作规定，运行和 维护人员必须熟悉这些操作规定。 建立用电安全岗位责任制，明确各 级用电安全负责人。(11)严禁赤脚或穿高跟鞋、拖鞋进入施工现场，高空作业不准 穿硬底

17、和带钉易滑的鞋靴。(12)安全设施有专人按规定统一设置，其他人不得随意拆动。 因工作需要须拆动时，要经过有关人员允许，事后要及时恢复，安全 员要认真检查。(13)定期进行安全检查，预防和控制事故的不安全因素。(14)加强现场保卫，注意防火防盗。(15)所有的安全活动记录及文件要齐全。(16)经常检查电源、电缆、焊机有无漏电现象，避免雨中作业， 杜绝施工触电事故。9 .文明施工保证措施9.1 管理体系对违反文明施工的行为，责令限期整改或停工整顿。施工队成立 以队长为组长的现场文明施工小组，负责各施工区域内的现场施工管 理工作，并结合实际情况制定文明施工管理细则。9.2保证措施(1)内业要求各项资料及台帐齐全整齐、记录实事求是，特殊作 业持证上岗，安全职责分工明确。(2)进入现场戴好安全帽。(3)电气应设三级控制两级保护，闸箱标准化，线路规范化，有 电工巡视及摇测记录。(4)现场有平坦干净的通道，不堵塞，不积水，施工废水有排水 沟合理排放。(5)文明施工不扰民，严格控制施工噪音，晚 10点以后停止 施工。(6)在现场内外做到不违章占道，不违章搭设、堆物，不造成火 灾，交通事故隐患，不违章损坏公共设施，不污染环境，和有关道 路部门、卫生监督部门做好配合。(7)施工现场的场地应平整，临时道路应保持畅通，无坑洼积水，
