消防给排水设计

1、六消防给水和排水1消防水量本工程共用一套消防系统，按一类高层公共建筑进行消防设计。消防用水量见下表：(1)消火栓系统消防用水量消火栓用水量(L/s)火灾延续时间（h）时用水量(m3/h)一次火灾用水量（m3）室 内室 外40403240864(2)自动喷淋系统消防用水量自动喷淋用水量（L/s）火灾延续时间（h）时用水量(m3/h)一次火灾用水量(m3)602216777.6(3)自动喷淋系统消防用水量大空间喷水系统用水量（L/s）火灾延续时间（h）时用水量(m3/h)一次火灾用水量(m3)20172722 消防水源本工程从环二路给水管引一路进水管，总引水管管径为DN250，其中消防进水管管径为

2、DN150,为地下二层消防水泵房内消防水池补水。消防水池容积满足室内、外消火栓系统在火灾持续3小时内的用水量，以及喷淋系统和大空间喷水系统在火灾持续1小时内的用水量，消防水池容积为1300吨，分两格。室内、外消火栓泵从消防水池抽吸供水。消防水箱置于6号楼屋顶，有效容积为50吨，供给火灾初期用水。3室外消火栓给水系统由于室外给水管网不能保证室外消防用水量在火灾延续时间内的持续供给，因此将火灾延续时间内的室外消防用水量储存在地下一层消防水池内，通过设在地下一层的室外消火栓系统加压水泵供给室外消火栓系统管道。平时系统压力由屋面高位消防水箱维持，屋面高位消防水箱单独设管道连接至室外消火栓管道，并在室外

3、消火栓处设报警按钮，在泵房内水泵出水管上设压力开关，压力开关引入消防水泵控制柜内，实现能直接自动启动水泵。在基地内消防供水环状管网上根据防火规范设置一定数量的SS100-1.0形室外消火栓，其间距不大于120m。4室内消火栓给水系统本工程均设置室内消火栓给水系统。消火栓给水系统采用临时高压消防给水系统，由设置在地下二层的消防水泵与设置于屋顶层的消防水箱联合供水；室内消火栓系统干管立体成环，消火栓布置间距<30米，布置在建筑内门厅、走道等明显易于取用的地点，保证同层任何部位有两只消火栓水枪的充实水柱同时到达，水枪充实水柱13米，消防组合柜内配19mm水枪，DN65麻质衬胶水龙带（25m），

4、软管卷盘及DN25水喉一套。消防泵房内室内消火栓水泵出水管上设压力开关，压力开关引入消防水泵控制柜内，能直接自动启动消防水泵，也可由消防控制中心启动。消火栓箱内的手动按钮作为报警按钮。室内消火栓系统分两个区，-2F至4F为低区，5F至29F为高区。消火栓系统低区采用5：2可调式减压阀组。减压阀组设于地下室消防水泵房内。消火栓的栓口出水压力大于0.5MPa的采用减压稳压消火栓（SNW65-III-H）。低区：地下二层。高区：1号楼A区（原1号楼）、1号楼B区（原2号楼）、1号楼C区（原3号楼）的5F-22F；2号楼A区（原5号楼）5F、6F；2号楼B区（原6号楼）的5F-18F。其它层采用SGM

5、消火栓。5自动喷水灭火系统本工程除面积小于5平方米的卫生间及不宜用水扑救的电气设备机房外，均设置自动喷水灭火系统。闭式自动喷水灭火系统采用临时高压消防给水系统，由设置在地下二层的消防水泵与设置于屋顶层的消防水箱联合供水。屋顶设置消防水箱供给火灾初期的用水。丹尼斯地下一层大卖场物品高度不超过3.5，总建筑面积大于5000平方米的地上商业均按中危险级设计，喷淋强度为8L/m2.min, 作用面积160m2,持续喷水时间为1小时；大卖场卸货区、存货区、仓库的储物高度最高为4米，仓库形式为堆垛，按堆垛储物仓库危险级设计，喷淋强度为12L/m2.min，作用面积200m2，持续喷水时间为2小时；丹尼斯百

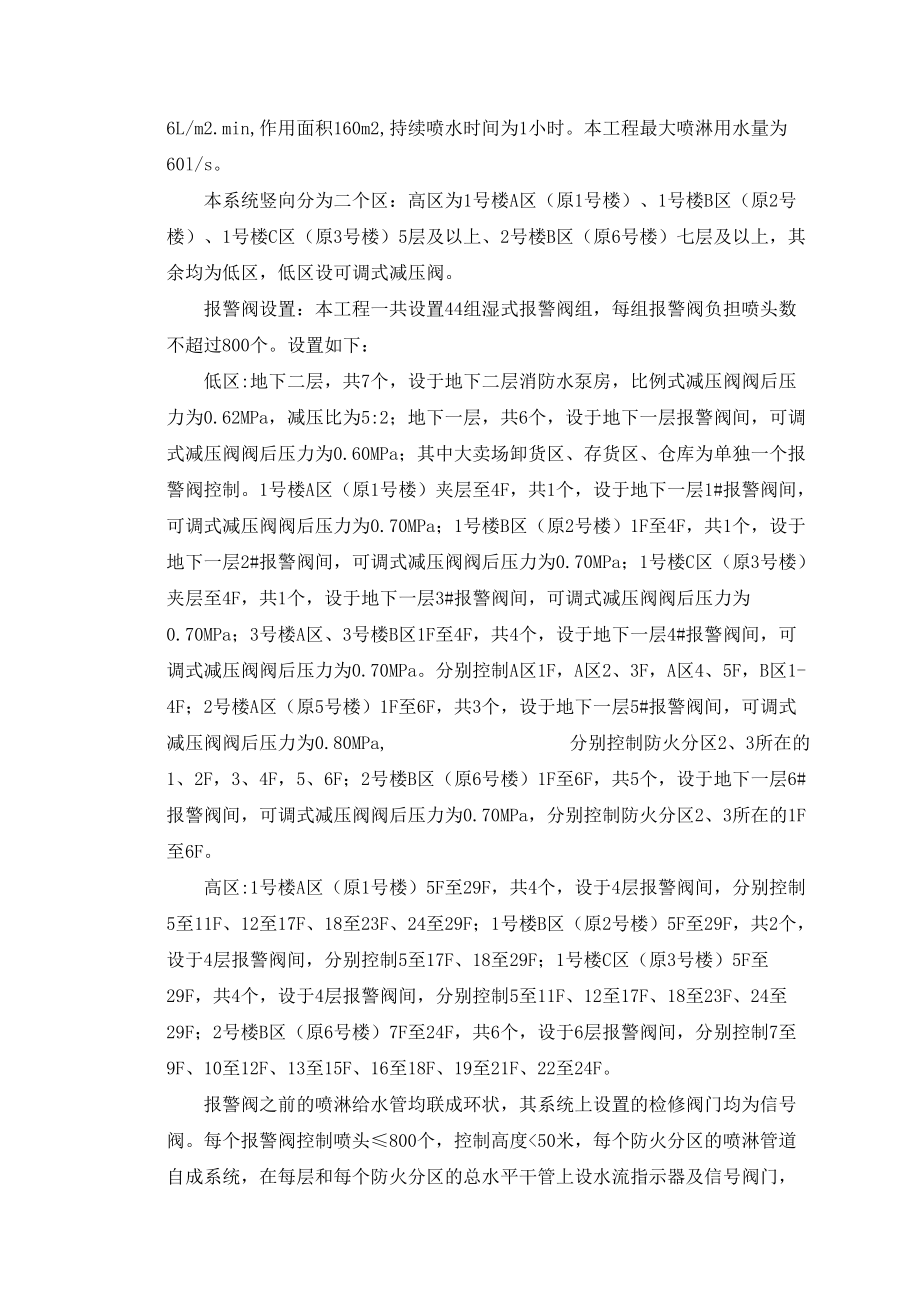

6、货工程按中危险II级设计；地下车库部分为机械车库，按中危险级设计；其余区域按中危I级设计，喷淋强度为6L/m2.min,作用面积160m2,持续喷水时间为1小时。本工程最大喷淋用水量为60l/s。本系统竖向分为二个区：高区为1号楼A区（原1号楼）、1号楼B区（原2号楼）、1号楼C区（原3号楼）5层及以上、2号楼B区（原6号楼）七层及以上，其余均为低区，低区设可调式减压阀。报警阀设置：本工程一共设置44组湿式报警阀组，每组报警阀负担喷头数不超过800个。设置如下：低区:地下二层，共7个，设于地下二层消防水泵房，比例式减压阀阀后压力为0.62MPa，减压比为5:2；地下一层，共6个，设于地下一层报

7、警阀间，可调式减压阀阀后压力为0.60MPa；其中大卖场卸货区、存货区、仓库为单独一个报警阀控制。1号楼A区（原1号楼）夹层至4F，共1个，设于地下一层1#报警阀间，可调式减压阀阀后压力为0.70MPa；1号楼B区（原2号楼）1F至4F，共1个，设于地下一层2#报警阀间，可调式减压阀阀后压力为0.70MPa；1号楼C区（原3号楼）夹层至4F，共1个，设于地下一层3#报警阀间，可调式减压阀阀后压力为0.70MPa；3号楼A区、3号楼B区1F至4F，共4个，设于地下一层4#报警阀间，可调式减压阀阀后压力为0.70MPa。分别控制A区1F，A区2、3F，A区4、5F，B区1-4F；2号楼A区（原5号

8、楼）1F至6F，共3个，设于地下一层5#报警阀间，可调式减压阀阀后压力为0.80MPa, 分别控制防火分区2、3所在的1、2F，3、4F，5、6F；2号楼B区（原6号楼）1F至6F，共5个，设于地下一层6#报警阀间，可调式减压阀阀后压力为0.70MPa，分别控制防火分区2、3所在的1F至6F。高区:1号楼A区（原1号楼）5F至29F，共4个，设于4层报警阀间，分别控制5至11F、12至17F、18至23F、24至29F；1号楼B区（原2号楼）5F至29F，共2个，设于4层报警阀间，分别控制5至17F、18至29F；1号楼C区（原3号楼）5F至29F，共4个，设于4层报警阀间，分别控制5至11F

9、、12至17F、18至23F、24至29F；2号楼B区（原6号楼）7F至24F，共6个，设于6层报警阀间，分别控制7至9F、10至12F、13至15F、16至18F、19至21F、22至24F。报警阀之前的喷淋给水管均联成环状，其系统上设置的检修阀门均为信号阀。每个报警阀控制喷头800个，控制高度<50米，每个防火分区的喷淋管道自成系统，在每层和每个防火分区的总水平干管上设水流指示器及信号阀门，消防控制中心的控制屏上显示出供水总管阀门的启闭状态，以及喷头动作时火灾所在的层数和区域。报警阀、水力警铃及压力开关的运行情况也都能在消防控制中心的控制屏上显示出来。喷淋给水泵由湿式报警阀上的压力开

10、关启动，也可由消防控制中心启动。地下车库内采用易熔合金喷头，无吊顶房间及地下库房等采用直立型玻璃球喷头，向上安装，距顶板7.5-15cm；其余有吊顶的房间喷头采用装饰型喷头；流量系数K80。公寓卧室采用边墙型扩展喷头，流量系数K115。地下一层大卖场卸货区、存货区、仓库喷头流量系数K115。除大卖场生鲜及员工餐厅操作间喷淋头要采用95度的高温喷头，其余喷头动作温度均为68°C。闷顶高度超过800mm且吊顶内有可燃物时，须做上下喷头。在通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头。备用不少于总数1%的喷头。每个防火分区最不利点喷头处设末端试水阀或试水装置

11、。系统顶端设DN25自动排气阀一只，其下设铜截止阀。6消防高位水箱及消防泵房消防高位水箱设在屋顶最高处，高位水箱消防储水量50m3，火灾初期消防用水由高位水箱供给。由于高度不能满足最不利处消火栓静水压力要求及最不利处喷头工作压力要求，在屋顶设置箱式一体化消防水箱，消火栓增压稳压设备型号为XBD3.0/5-DLGZ ，Q5L/S，H30 m，N3kW（一用一备）以满足水压要求；喷淋增压稳压设备型号为XBD3.0/1-DLGZ ，Q1L/S，H30 m，N0.75kW（一用一备）以满足水压要求。 消防泵设在地下二层泵房内，消防泵、消防水箱配置如下：（1）室外消防用水量 消防泵 消防水箱（合用） 4

12、0 （升/秒） Q=40升/秒 50立方米 H=43m N=30Kw室外消防泵采用两台，一用一备。（2）室内消防用水量 消防泵 消防水箱（合用） 40 （升/秒） Q=40升/秒 50立方米 H=145m N=110Kw室内消防泵采用两台，一用一备。自动喷淋泵与大空间喷水泵具体配置如下：（1）自动喷淋泵喷淋用水量 喷淋泵 消防水箱（合用）60（升/秒） Q=30升/秒 50立方米H=160m N=75Kw 室内消防泵采用三台，二用一备。分别由各自系统内湿式报警阀上压力开关动作后启动。（2）大空间喷水泵喷淋用水量 大空间喷水泵 消防水箱(合用)20（升/秒） Q=10升/秒 50立方米 H=13

13、0m N=22Kw 大空间喷水泵采用2台，一用一备， 7消防水泵接合器设置室内消火栓系统设3个DN150地上式水泵接合器，自动喷水灭火系统设4个DN150地上式水泵接合器。8灭火器的设置根据建筑灭火器配置设计规范GB50140-2005的有关规定，在本建筑内分区域分类别设置灭火器。（1）本工程地下汽车库按B类火灾，中危险级配置灭火器，最大保护距离12m，灭火级别为55B/具，每个组合式消防柜内配有手提式4kg装药量磷酸铵盐干粉灭火器（MF/ABC4）2具，保护距离不够的另设；（2）地下夹层自行车库等场所按A类火灾中危险级配置灭火器，最大保护距离按20m，灭火级别为2A/具，每个组合式消防柜内配有手提式3kg装药量磷酸铵盐干粉灭火器（MF/ABC3）2具，保护距离不够的另设；（3）地下室变配电间、柴油发电机房及电气功能用房、地上消控室、计算机房、屋顶电梯机房按E类火灾中危险级配置灭火器，最大保护距离按12m,灭火级别为55B/具，每个设置点配有手提式4kg装药量磷酸铵盐干粉灭火器（MF/ABC4）2
