模块五检测题答案

1、模块五 检测题答案一、填空题1N型半导体主要靠 来导电，P型半导体主要靠 来导电。（电子 空穴）2PN结具有 性能，即加正向电压时，形成的正向电流 ；加反向电压时，形成的反向电流 。（单向导电 大 小）3PN结的正向接法时P型区接电源的 极，N型区接电源的 极。（正 负）4检测二极管极性时，需用万用表欧姆挡的 挡位，当检测时表针偏转度较大时，则红表笔接触的电极是二极管的 极；黑表笔接触的电极是二极管的 极。检测二极管好坏时，两表笔位置调换前后万用表指针偏转都很大时，说明二极管已经被 ；两表笔位置调换前后万用表指针偏转都很小时，说明该二极管已经 。5在判别锗、硅二极管时，当测出正向压降为 时，将

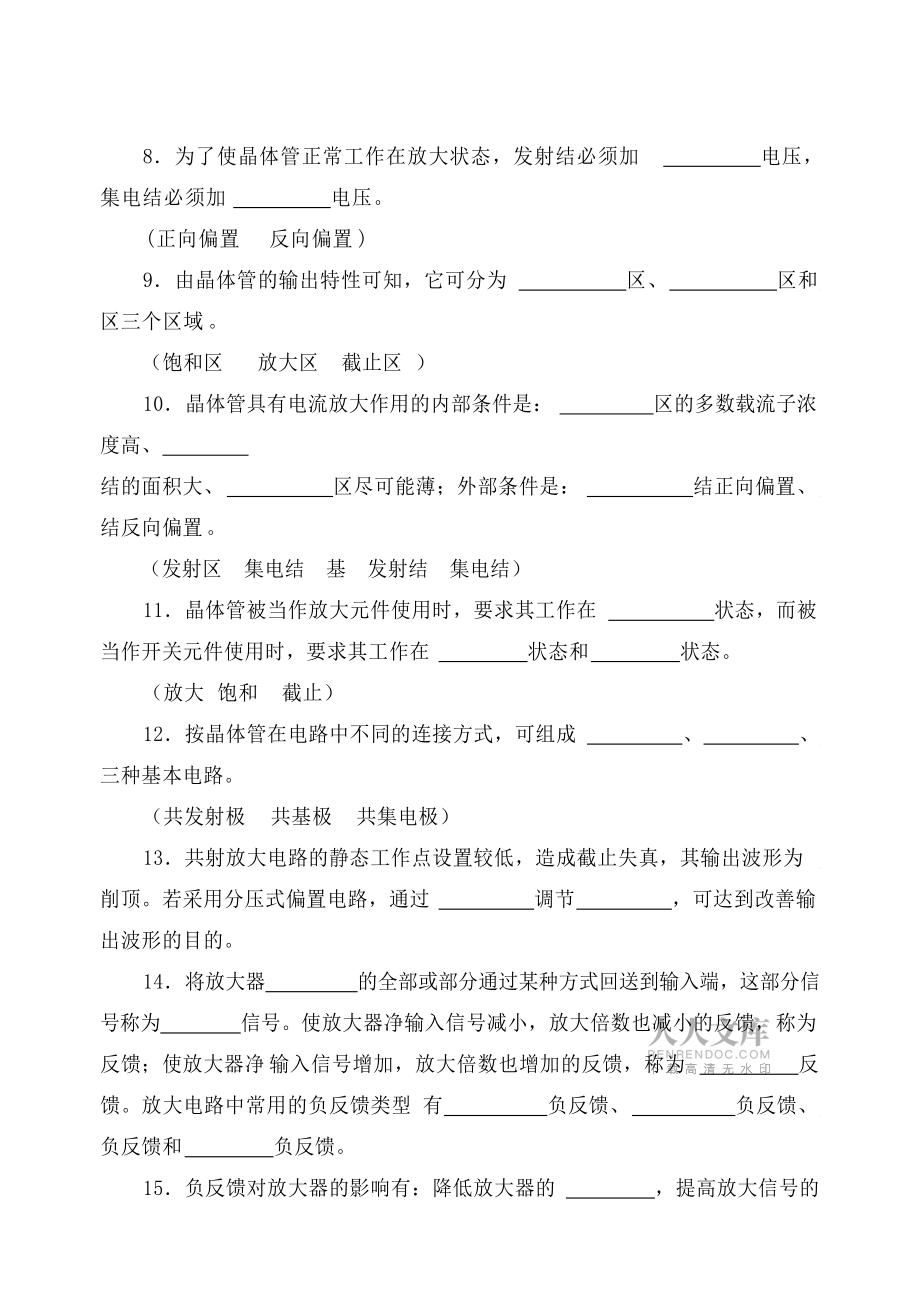

2、认为此二极管为锗二极管；当测出正向压降为 时，将认为此二极管为硅二极管。（0.2V0.3V 0.6V0.7V）6稳压管是一种特殊物质制造的 接触型 二极管，正常工作应在特性曲线的 区。7晶体管的三个电极分别称为 极、 极和 极，它们分别用字母 、 和 来表示。（基极 发射极 集电极 b e c）8为了使晶体管正常工作在放大状态，发射结必须加 电压，集电结必须加 电压。(正向偏置 反向偏置)9由晶体管的输出特性可知，它可分为 区、 区和 区三个区域。（饱和区 放大区 截止区 ）10晶体管具有电流放大作用的内部条件是： 区的多数载流子浓度高、 结的面积大、 区尽可能薄；外部条件是： 结正向偏置、

3、结反向偏置。（发射区 集电结 基 发射结 集电结）11晶体管被当作放大元件使用时，要求其工作在 状态，而被当作开关元件使用时，要求其工作在 状态和 状态。（放大 饱和 截止）12按晶体管在电路中不同的连接方式，可组成 、 、 三种基本电路。（共发射极 共基极 共集电极）13共射放大电路的静态工作点设置较低，造成截止失真，其输出波形为 削顶。若采用分压式偏置电路，通过 调节 ，可达到改善输出波形的目的。14将放大器 的全部或部分通过某种方式回送到输入端，这部分信号称为 信号。使放大器净输入信号减小，放大倍数也减小的反馈，称为 反馈；使放大器净输入信号增加，放大倍数也增加的反馈，称为 反馈。放大电

4、路中常用的负反馈类型有 负反馈、 负反馈、 负反馈和 负反馈。15负反馈对放大器的影响有：降低放大器的 ，提高放大信号的 ；减小 失真；展宽 ；对输入电阻和输出电阻产生影响。(放大倍数 性能 非线性失真 通频带)16电压放大器中的三极管通常工作在 状态下，功率放大器中的三极管通常工作在 参数情况下。功放电路不仅要求有足够大的 ，而且要求电路中还要有足够大的 ，以获取足够大的功率。17晶体管由于在长期工作过程中，受外界 及电网电压不稳定的影响，即使输入信号为零时，放大电路输出端仍有缓慢的信号输出，这种现象称为 漂移。克服 漂移的最有效常用电路是 放大电路。18差分放大电路的差模信号是两个输入端信

5、号的 ，共模信号是两个输入端信号的 。（差 平均值）19多级放大器的极间耦合形式有三种，分别是 耦合、 耦合和 耦合。（阻容耦合 变压器耦合 直接耦合）20常用的功率放大器按其工作状态可分为 、 和 三类。（甲类 乙类 甲乙类）二、判断题（ 错 ）1二极管只要工作在反向击穿区，一定会被击穿损坏。 （ 错 ）2在题（二）2图所示电路中，断开或接上二极管D对电流表A的读数没有影响。 （ 对 ）3有一个晶体管接在电路中，今测得它的三个引脚电位分别为-9V、-6V、-6.2V，说明这个晶体管是PNP管。 （ 错 ）4为了驱动灯泡D发光，可以采用题（二）4图所示的电路。 （ 错 ）5题（二）5图所示电路

6、对交流正弦信号有电压放大作用。 （ 对 ）6放大电路必须加上合适的直流电源才能正常工作。 （ 对 ）7双极型晶体管是电流控件，单极型晶体管是电压控件。 （ 错 ）8当三极管的集电极电流大于它的最大允许电流ICM时，该管必被击穿。 （ 错 ）9双极型三极管和单极型三极管的导电机理相同。 （错 ）10放大电路中的输入信号和输出信号的波形总是反相关系。 （对 ）11分压式偏置共发射极放大电路是一种能够稳定静态工作点的放大器。 （对 ）12设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器。（ 对 ）13微变等效电路不能进行静态分析，也不能用于功放电路分析。 （ 对 ）14电路中引入负反馈后

7、，只能减小非线性失真，而不能消除失真。 （ 对 ）15放大电路中的负反馈，对于在反馈环内产生的干扰、噪声和失真有抑制作用，但对输入信号中含有的干扰信号等没有抑制能力。（ 对 ）16差动放大电路能够有效地抑制零漂，因此具有很高的共模抑制比。 （ 对 ）17甲类单管功率放大器的效率低，主要是其静态工作点选在交流负载线的中点，使静态电流IC很大造成的。 （对 ）18采用适当的静态起始电压，可达到消除功放电路中交越失真的目的。 三、选择题1二极管的正极电位是-20V，负极电位是-10V，则该二极管处于（ A ）。A反偏 B正偏 C不变2稳压二极管的正常工作状态是（ C ）。A导通状态 B截止状态 C反

8、向击穿状态 D任意状态题（三）3图3今有两只稳压管DZ1（2CWl5，Uz7V），DZ2（2CWl6， Uz9V）连成题（三）3图所示电路，若Ui20V，稳压管正向压降UD0.7V，则电路输出电压U。是（ A ）。A7.7V B9.7V C.16V4单极型半导体器件是（ C ）。A二极管 B双极型三极管 C场效应管 D稳压管5三极管超过（ C ）所示极限参数时，必定被损坏。A集电极最大允许电流ICM B集射极间反向击穿电压U（BR）CEOC集电极最大允许耗散功率PCM D管子的电流放大倍数6用万用表红表笔“”接触某正品晶体管的一只引脚，黑表笔“”分别接触另两只引脚时，测得的电阻均较小，则说明该

9、晶体管是（ A ）。ANPN型 BPNP型 C不能确定7题（三）7图示电路中，哪个三极管工作在放大区（ C ）。题（三）7图题（三）8图8电路如题（三）8图所示，晶体管工作在放大状态，欲使静态电流IC减小，则应（ B ）。 A保持、一定，减小 B保持、一定，增大 C保持、一定，增大 9基极电流iB的数值较大时，易引起静态工作点Q接近（ B ）。A截止区 B饱和区 C死区10稳定放大器静态工作点的方法有（B ）。A增大放大器的电压放大倍数 B设置负反馈电路B设置正反馈电路 D增大输入信号的幅度11欲使信号源输入电流减小，同时使输出电压稳定，电路中应引入（ A ）。A串联电压负反馈 B并联电压负反

10、馈C串联电流负反馈 D并联电流负反馈12某三级放大器中，每级电压放大倍数为10，则总的电压放大倍数为（ C ）。A10 B100 C100013为了克服互补功率放大器的交越失真，通常采取的措施是（ D ）。A设置较高的工作点B加大输入信号C提高电源电压D基极设置一个小偏置，克服晶体管死区电压四、简答题1放大电路中为何设立静态工作点？静态工作点的高、低对电路有何影响？2指出题（四）2图所示各放大电路能否正常工作，如不能，请校正并加以说明。3三极管放大器输入为余弦波，输出波形如题（四）3图所示，它们各是什么失真。题（四）3图答：（1）饱和 （2）饱和截止 （3）交越 （4）截止 4说一说零点漂移现

11、象是如何形成的？哪一种电路能够有效地抑制零点漂移？答：直接耦合的多级放大电路，当输入信号为零时，输出信号电压并不为零的现象称为零点漂移。晶体管参数受温度的影响是产生零漂的根本和直接原因。采用差动放大电路可以有效地解决零漂问题。5题（四）5图所示电路中，耦合电容器和射极旁路电容器的容量足够大，在中频范围内，它们的容抗近似为零。试判断电路中反馈的极性和类型（说明各电路中的反馈是正、负、直流、交流、电压、电流、串联、并联反馈）。答：图示电路是交流电流并联负反馈五、计算题1写出题（五）1图所示各电路的输出电压值，设二极管导通电压UD0.7V。解：UO11.3V UO20 UO31.3V2题（五）2图所

12、示电路中，晶体管导通时UBE0.7V，=50。试分析VBB为0V、1V、1.5V三种情况下T的工作状态及输出电压Uo的值。解：（1）当VBB0时，T截止，uO12V。 （2）当VBB1V时，因为 A 所以T处于放大状态。 （3）当VBB3V时，因为 A 所以T处于饱和状态。3题（五）3图所示电路中，试求放大电路的静态工作点Q。 题（五）2图 题（五）3图解：IB=（Ucc-Ube）/RB1 =（12-0.7）/300=0.0377mAIc=IB=600.0377=2.1mAUce=Ucc-IcRc=12-2.12=7.8V4题（五）4图（a）所示电路中，已知晶体管=100，试求：（1）电路的静态值IB，IC，UCE；（2）如果输入正弦信号的有效值U1=15mV，波形如题（五）4图（b）所示，试定性画出输出电压波形； （a） （b）题（五）4图（3）若想改善上述电路输出电压波形失真情况，应调整电路中哪一元件参数，如何调整？解：(1) 故 管 子 工 作 在 饱 和 区 (2)如图 (3)适当增大5
