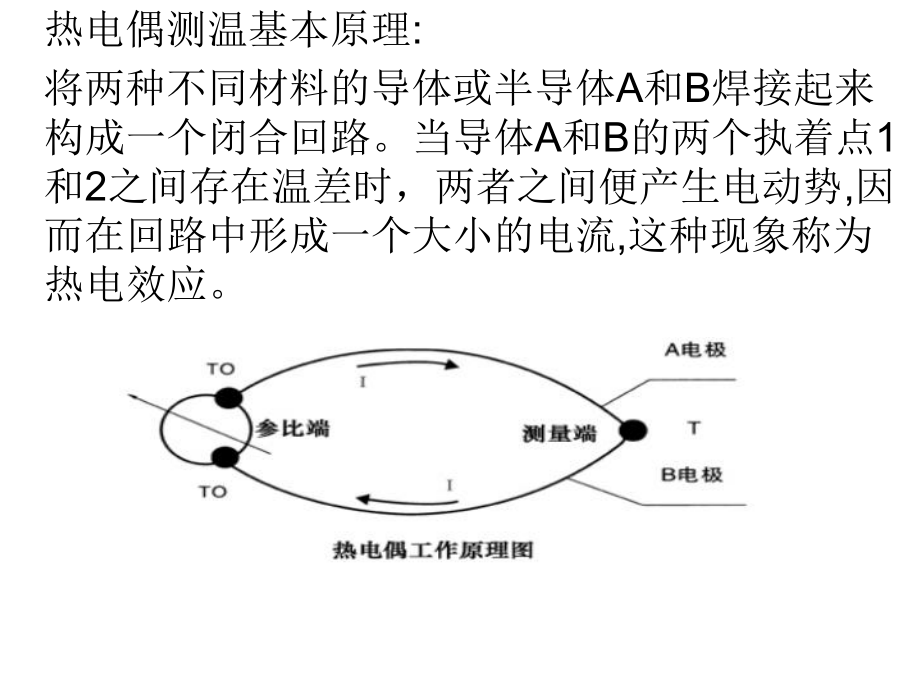

1、1. 热电偶采集温度信号热电偶采集温度信号2. 智能仪表设置为温度变送模式智能仪表设置为温度变送模式3. 模拟量模拟量DIP开关单极性输入设置开关单极性输入设置4. EM235内部电路内部电路5. 模拟量通道模拟量通道6. PLC温度信号处理程序温度信号处理程序1. K型热电偶进行温度检测型热电偶进行温度检测 热电偶测温基本原理: 将两种不同材料的导体或半导体A和B焊接起来构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶测温基本原理图2. 将智能仪表设为温度变送模式将智能仪表设为温度变送模式智能仪

2、表AI-818参数设置： Ctrl=0 温度变送模式 Sn=0 选择输入为热电偶 dIL=0 要变送输出下限值为0 dIH=100 要变送输出上限值为100 Addr=40 变送输出最小值为4mA Baud=200 变送输出最大值为20mA3. 模拟量模拟量DIP开关单极性输入设置开关单极性输入设置S7200模拟量模块都有一个模拟量模块都有一个DIP的配置开关可选择模拟量输入范围的配置开关可选择模拟量输入范围只有正确的设置只有正确的设置DIP开关才能正确输入信号开关才能正确输入信号 需注意的几处： 模拟量输入模块可以通过拨码开关设置为不同的测量方法。开关的设置应用于整个模拟量输入模块，一个模块

3、只能设置为一种测量范围（开关设置后只有在重新上电后才能生效） 为避免共模电压影响，须将M端与所有信号负端连接 若使用了一个自供电或隔离的传感器电源，两个电源没有彼此连接，这将会产生一个很高的上下振动的共模电压，影响模拟量输入值4. EM235内部电路内部电路将输入的420mA信号经过A/D电路后转变为032000的整形数据，即完成了模数转化（具体内部还有模数转化集成电路）5. 模拟量通道模拟量通道 模拟量的数据格式为一个字长，所以地址必须从偶数字节开始。即：AIW0，AIW2，AIW4、AIW6AQW0，AQW2。 每个模拟量扩展模块至少占两个通道 6. PLC温度处理程序温度处理程序 温度值0100的模拟量 标准电信号是420mA A/D转换后数值为640032000100064000320006400AD结束结束 该模块的第一个通道连接一块带420
