1、工程名称施工单位技术交底记录表 C2-1北京市房山区房山线长阳西站5号地01-06-02等地块二类居住及商业金融用地项目交底日期2013年7月8日中铁建设集团有限公司分项工程名称交底提要出料平台技术交底交底内容：第一页 共九页1、材料准备：50mmi脚手板、直径为22mmi冈丝绳、钢丝绳卡子、18a号槽钢、14a号槽钢、 48 钢管，一级圆20钢筋，一级圆25钢筋，直径28mm Q235-A0钢。2、出料平台体系：8#-14#楼从五层开始各设置1个出料平台，出料平台布置见附图。平台宽度依洞口尺寸为2.1-2.5m （具体尺寸依据平台位置处洞口尺寸），悬挑长度 3.5米，锚固长度为2.0m,次梁

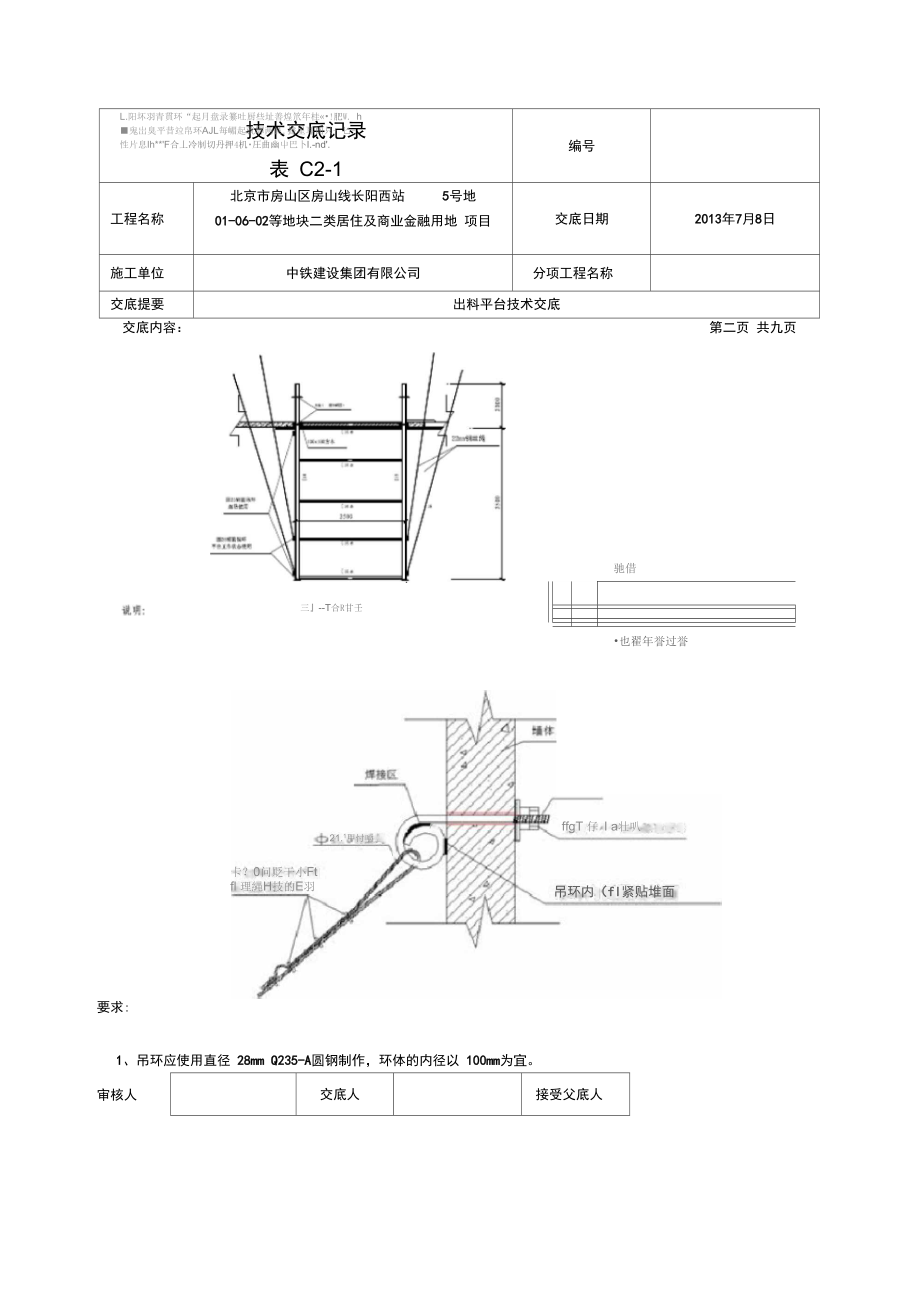

2、间距为1.0m，钢丝绳与墙体用至少4个钢丝绳卡子卡牢， 钢丝绳直径22mm墙面拉环直径28,防护栏高度为1.5m,钢丝绳与主梁的夹角约为 55。出料平台最大承载为1.5吨。出料平台的防护高度为1.5m，立杆间距1.2 m焊牢，三道横杆，全部采用胶合板、 作档板。出料平台示意图审核人交底人接受父底人技术交底记录表 C2-1编号工程名称北京市房山区房山线长阳西站5号地01-06-02等地块二类居住及商业金融用地 项目交底日期2013年7月8日施工单位中铁建设集团有限公司分项工程名称交底提要出料平台技术交底三-T合R甘壬L.阳坏羽青貫环“起月盘录纂吐厨些址善煌笊年桂!肥W. h 鬼岀臭平昔竝帛环AJ

3、L毎嵋起就驛两艮.據星耳圄只+ 匕-性片息lh*F合丄冷制切丹押4机圧曲幽屮巴卜l.-nd.驰借也翟年誉过誉茎r吊环内（fl紧贴堆面21.1甲忖嚼卡？0问贬干小Ftfl 理縄H技的E羽ffgT 仔 I a壮叭交底内容：第二页 共九页要求:1、吊环应使用直径 28mm Q235-A圆钢制作，环体的内径以 100mm为宜。交底人接受父底人审核人技术交底记录表 C2-1编号工程名称北京市房山区房山线长阳西站5号地01-06-02等地块二类居住及商业金融用地 项目交底日期2013年7月8日施工单位中铁建设集团有限公司分项工程名称交底提要出料平台技术交底交底内容：第二页共九页2、吊环焊接部分应采用双面焊

4、，焊缝长度不小于 120mm3、 吊环在弯制及焊接过程中应保证原材的各项性能指标，避免因加工工艺导致吊环承 载力(性能指标)降低。4、预留孔须单独设置，成孔套管采用内径 30mm PV管，预留在墙体内。5、吊环安装时应使环体垂直向下，吊环内侧贴紧墙面。6墙内应米用100 100 10铁垫片紧贴墙面，应用双螺母拧紧，螺栓伸出螺母长度不 得小于3扣。3、施工方法：出料平台制作(1) 制作流程：切割材料f按设计摆放材料 f焊接加工成型f铺脚手板f焊防护栏杆f挂安全绿网f检杳验收(2) 先将槽钢按照设计的尺寸切割成型。(3) 将切割好的槽钢按照设计的形式在地上摆放，摆好后进行焊接加工。(4) 在平台上

5、满铺脚手板，用10#铁丝绑扎牢固；在平台的两侧及端部焊 1.5m 高的钢管立杆作为防护，用钢管作为横杆将立杆连成整体，并满挂密目安全绿网防护。(5) 出料平台制作好后，需经安全、工程、技术人贝检查验收合格后，方可使 用。出料平台的安装使用(1)出料平台加工好后，挂好安全网，经项目安全室和技术室统一检查验收通 过后开始安装。审核人父底人接受父底人技术交底记录表 C2-1编号工程名称北京市房山区房山线长阳西站5号地01-06-02等地块二类居住及商业金融用地 项目交底日期2013年7月8日施工单位中铁建设集团有限公司分项工程名称交底提要出料平台技术交底交底内容：第四页 共九页(2) 安装时先将塔吊

6、的吊环挂在出料平台的拉环上，将出料平台水平提起吊至需安装的部位，将出料平台的槽钢伸到预埋在楼板上的 U型地锚，槽钢在楼板上保持稳 定，然后用木楔子楔紧。然后将出料平台的钢丝绳上端锁在上层楼板的梁预留孔上，下 端锁在出料平台的吊环上，每一处钢丝绳接头位置的钢丝绳卡子的数量不少于5个。(3) 钢丝绳与顶板连接牢固后，慢慢将塔吊的吊钩下落直至完全松开。仔细检查出料平 台的安全性能，确定没有问题后再将塔吊的吊钩卸掉。出料平台的提升(1) 提升流程：清空平台上周转材料 -塔吊吊绳与出料平台固定 -除去卸荷钢丝绳 -观察出料平台整体性 -松开U型螺栓- 水平整体平移出料平台 - 进行上层出料平台吊装。(2

7、) 当下层的周转材料已倒运完时，需将出料平台吊至上层使用，提升前将出料平台上 的材料全部清理干净。(3) 提升时先用塔吊吊钩拉在平台的拉环上，然后解开钢丝绳，将平台水平向 建筑外移动，移至建筑外时，再进行垂直提升。(4) 将平台提升到下一层位置时，重复上面所述的安装过程将平台安装到位。4、出料平台验收：(1) 平台制作尺寸：悬挑长度3.5m，锚固长度为2.0m,计算宽度为2.5m,次梁间距为1m(2) 主梁与次梁、吊环与主梁之间的连接采用焊接连接，焊脚尺寸hf 8mm焊缝饱满 连续。定期检查钢丝绳，锈蚀或算坏的钢丝绳及时更换。(3) 每副出料平台设吊环4个，采用圆25钢筋制作成倒环，每侧起重环

8、和承载环各 2 个。审核人交底人接受交底人技术交底记录表 C2-1编号工程名称北京市房山区房山线长阳西站5号地01-06-02等地块二类居住及商业金融用地 项目交底日期2013年7月8日施工单位中铁建设集团有限公司分项工程名称交底提要出料平台技术交底交底内容：第五页共九页（4） 平台在使用时三侧的防护栏杆采用钢管，护栏高度为1.5m,工作状态平台上满铺 50厚脚手板。（5）验收要求：出料平台均为现场加工，投入使用前必须有项目安全员、技术员验收， 验收合格后方可投入使用，并留有书面验收记录。（6）在室内位置埋设两道共4道出料平台预埋钢筋，用圆20钢筋进行预埋。5、出料平台最大承载为（1） 胶合板

9、：100块（约1.5吨）（2） 2.2米长立杆：130根 （约1.5吨）（3） 2.4米长立杆：100根 （约1.5吨）（4）1.37米长拉杆：250根 （约1.5吨）（5）1.2米长拉杆：300根 （约1.5吨）（6） 1米长拉杆：350 根 （约1.5吨）（7）0.9米长拉杆：400根 （约1.5吨）（8）0.75米长拉杆：500根 （约1.5吨）（9） 4米长钢管：90根（约1.5吨）（10） 3米长钢管：130根（约1.5吨）（11） 2米长钢管：180根（约1.5吨）（12）3.4米长钢木龙骨：60根 （约1.5吨）审核人父底人接受父底人技术交底记录表 C2-1编号工程名称北京市房山
