大容量分布式储热技术项目建设方案

1、大容量分布式储热技术 项目建设方案1.1 项目建设规模1.1.1 项目产品方案及规模根据市场分析、 项目所在地建设条件及建设单位筹资融资 等实际情况，确定本项目的产品方案及产品规模。（1）产品方案主要生产 电能蓄热器、太阳能蓄热器，生物质能蓄热器、 工业余热蓄热器、移动式供热箱体、蓄热式蒸汽发生器、高 效余热锅炉等。（2）产品规模项目达产后年产电能蓄热器 3000 套、太阳能蓄热器 2000 套，余热回收设备及移动式供热车 500 套、蓄热式蒸汽发生器 100 台的产品生产1.1.2 项目建筑规模 本项目建设工程总占地面积 66000m21.2 生产技术方案及工艺流程1.2.1 电蓄能器生产工

2、艺流程1.2.2 太阳能蓄能器生产工艺流程1.2.3 生物质能蓄能器生产工艺流程1.2.4 工业余热蓄能器生产工艺流程1.2.5 蓄能式蒸汽发生器生产工艺流程1.2.5 热管式节能锅炉生产工艺流程主要由灰渣室、清灰门、正烧门、返烧门、炉排、炉膛、 内锅筒、真空水套、外锅筒、保温层及炉壳、分汽缸、液位自 动控制装置、真空超导高温热管、试压抽真空充装介质装置、 二次风装置、自动控制箱等组成。应用热管技术，采用通用机加工工艺生产。1.2.6 主要生产设备1.2.6.1 清洗设备采用超声波清洗设备去除金属表面的尘埃离子和油污， 再 经钝化池、清水池。1.2.6.2 去气设备采用温度可达1000 c的烧

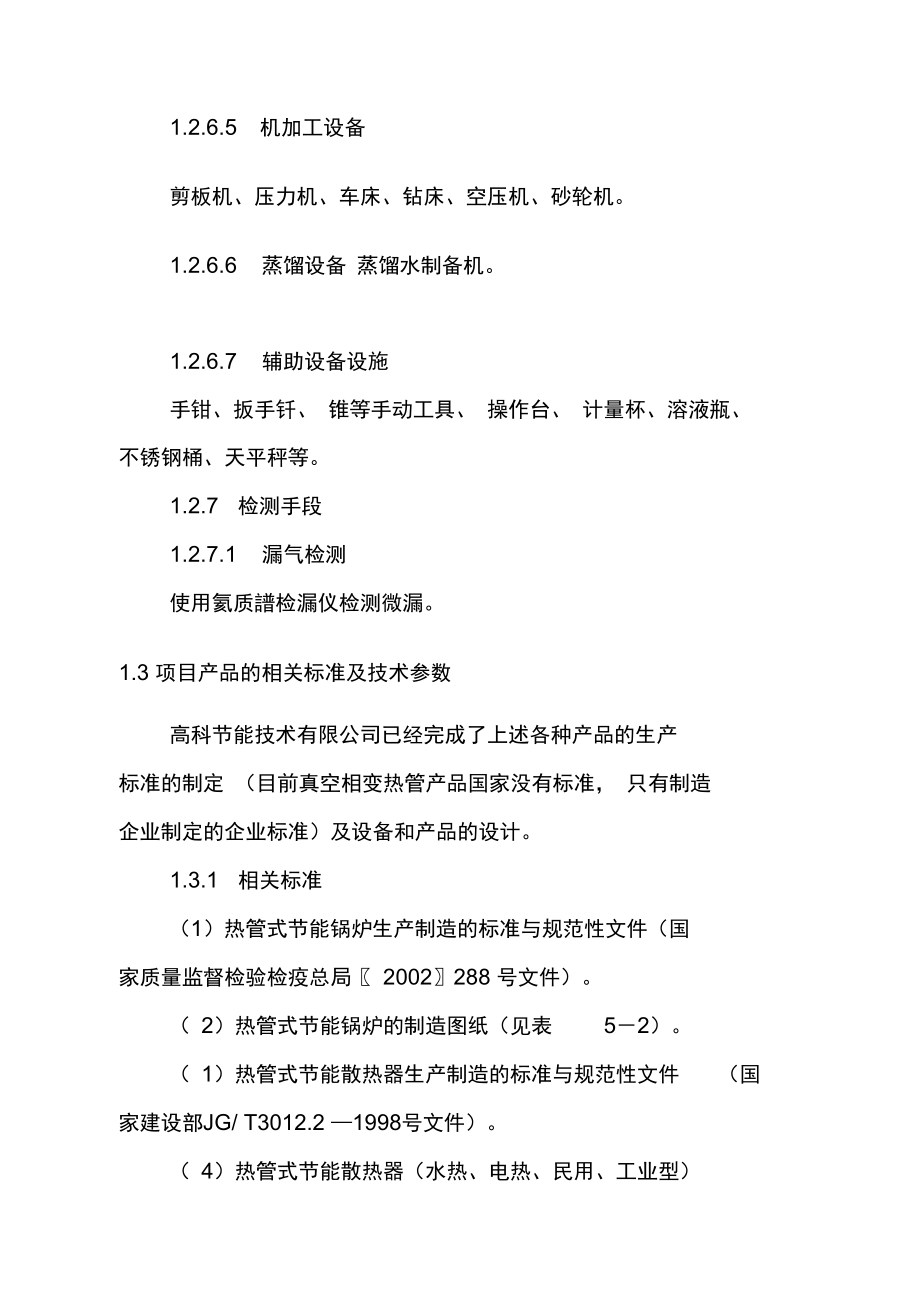

3、氢去气设备和500 C的电炉去气设备。1.2.6.3 焊接设备选用全自动的氩弧焊机和激光焊机以保证金属的焊接质量1.2.6.4 抽真空设备采用卧式排气设备， 它的真空控制系统是由清华大学研制的，保证了热管的真空度达104Pa。1.2.6.5 机加工设备剪板机、压力机、车床、钻床、空压机、砂轮机。1.2.6.6 蒸馏设备 蒸馏水制备机。1.2.6.7 辅助设备设施手钳、扳手钎、 锥等手动工具、 操作台、 计量杯、溶液瓶、 不锈钢桶、天平秤等。1.2.7 检测手段1.2.7.1 漏气检测使用氦质譜检漏仪检测微漏。1.3 项目产品的相关标准及技术参数高科节能技术有限公司已经完成了上述各种产品的生产

4、标准的制定 （目前真空相变热管产品国家没有标准， 只有制造 企业制定的企业标准）及设备和产品的设计。1.3.1 相关标准（1）热管式节能锅炉生产制造的标准与规范性文件（国 家质量监督检验检疫总局 2002288 号文件）。（ 2）热管式节能锅炉的制造图纸（见表52）。（ 1）热管式节能散热器生产制造的标准与规范性文件（国家建设部JG/ T3012.2 1998号文件）。（ 4）热管式节能散热器（水热、电热、民用、工业型）的制造图纸（见表 53）（5）热管式节能空气加热器的制造图纸（图示、数据）（6）热管式节能热交换、换热器的制造图纸（图示、数据）。（7）热管式节能暖风机的制造图纸（图示、数据）

5、（8）各种系统安装形式的图纸（图示、图解和说明）（9）已有的样板用户和实例（包括各种完备的销售、安 装、检验、验收、操作等安装文件）。1.4总平面布置项目规划项目规划整体效果见图 5-2图 5 2 高科节能技术有限公司产业基地效果图1.4.2 项目总平面布置根据本项目生产特点， 本着充分利用场地， 满足生产工艺 及消防要求， 生产区与生活区分开的原则， 合理布局。 项目拟 建热管产品生产车间、机械、节电设备加工车间、检验车间、 喷涂车间、包装车间、库房，建在生产区。科研楼，办公楼、 宿舍、食堂建在生活区。主要建筑物尽量避开不良地质地段。 厂区四周形成环路，满足消防要求。M工图5-3高科节能技术有限公司产业基地平面布置图143占地面积及分析本项目建设工程总占地面积66000m2,其中生产车间20000 m2，机械加工车间 10000 m2，检验车间 500 m2， 喷涂车间500 m2，包装车间1500 m2，库房2000 m2，原材料 堆放区10000 m2，成品堆放区10000 m2，停车场500 m2，办 公楼、科研楼 2700m2，宿舍1200 m2，食堂1000 m2，绿化2000m2、工业广场 1000mf，门房 100 m2145工程建设形象进度NEIMENG
