高程测量误差与注意事项

1、四、高程测量误差与注意事项一、仪器误差 1视准轴与水准管轴不平行的误差 仪器经过校正，还会有残余误差；仪器受震或使用日久两轴线也会产生微小的i角。在两轴不平行的条件下，即使水准管气泡居中，视准轴也不会水平，结果在标尺上引起了读数误差。这项误差的大小，与仪器至标尺的距离成正比。因此，在观测时间短、i角不变化的情况下，按等距离等影响的原则，采用中间法，即将仪器架设在两把水准尺中间的位置，可消除和消弱这项误差的影响； 2望远镜对光时调焦透镜运行的误差 物镜对光时，调焦透镜应严格沿着望远镜光轴运行，如因仪器受震，使用时间过长，调焦透镜不但沿光轴运动，而且还上下晃动，则会造成目标影像便宜，影响正常读数。

2、这项误差影响与调焦透镜位置有关。按等位置等影响原则，采用中间法，使前后视距相等只作一次对光，即在读前尺和后尺读数时，不重新调焦，可消除或削弱这项误差的影响。 3.水准尺的误差水准尺的误差，包括尺长误差、分划误差和零点误差。作业前应对水准尺进行检验，尺长误差和分划误差不符合规定要求的尺应停止使用。对于尺长误差较大的水准反使用时，应在最后的高差成果中加上水准尺每1m的尺长改正。对于尺底磨损引起的一零点差，可采用设置偶数站的方法来消除。二、观测误差1水准管气泡居中的误差按测量要求，读数的瞬间，气泡应当是严格居中的。但是，在观测者中，有的只管“精平”后“读数”，不管读数时是否精平，结果造成气泡不居中，

3、在标尺上引起读数的误差。举例来说，当水准管分划值为20，仪尺距为100m，读数时，若气泡偏离中心0.2格，将会造成2mm的观测误差。另外，在判断水准管气泡是否居中时，应通过符合观察窗口进行判断，而不能肉眼直接观察气泡，否则将造成一定的误差（采用符合窗口观测的精度比肉眼直接观察的精度提高约一倍左右）。因此，应使用安装有符合水准器的仪器，并在读数前后检查气泡是否居中。2估读水准尺的误差 望远镜在水准尺上的估读误差，除观测者眼睛的分辨能力外（一般为60），还与望远镜放大率和照准目标的距离有关。实验证明，在75m的距离时，望远镜放大率不得小于30倍（DS3微倾式水准仪放大率一般在2830倍以上）。因此

4、，要保证估读精度，视线长度和望远镜的放大率必须符合规定要求。 3水准尺倾斜的误差 水准尺左右倾斜，观测者在望远镜中容易发现，并能及时纠正。如果水准尺前后侦斜，望远镜中不易发现，影响读数较大。读数时，要求尽可能使尺上的水准管气泡居中，将尺竖直。三、外界条件的影响 1地球曲率的影响 如图2-29，A、B为同一水准面上的两点，其高差应为零，但过A点的水平视线却照准在B，点上，差值为BB'，这就是用水平视线代替水准线在尺上增大读数产生的影响，常以C表示，即地球曲率的影响，由它造成的影响，可按中间法消除或削弱。图1-88 2大气折光的影响 大气层的空气密度一般是上疏下密，但在距地面1. 5m以内

5、的某些局部地区，由于受地面辐射热的影响，空气密度也会发生下疏上密的现象。当视线通过不同密度的大气层时，会连续发生折射呈现弯曲状。大气折光对高差的影响，亦可采用中间法来加以削弱。但在地面坡度较大时，中间法就无法消除这种影响了，只有缩短视线长度，增加视线高度，选择良好的观测时间来减小影响。3仪器升沉的影响 在观测中，由于仪器的自重、测站土质松软等原因，使仪器随时间逐渐下沉；或由于土壤的弹性会使仪器上升，它将使尺上读数减小或增大。可采用往返测，取往返测高差平均值的方法减小误差。此外，为减小下沉的影响，仪器应安置在土质坚实的地方，脚架要踏牢。同时，观测者应熟练掌握技术，设法提高观测速度。4.尺垫下沉的

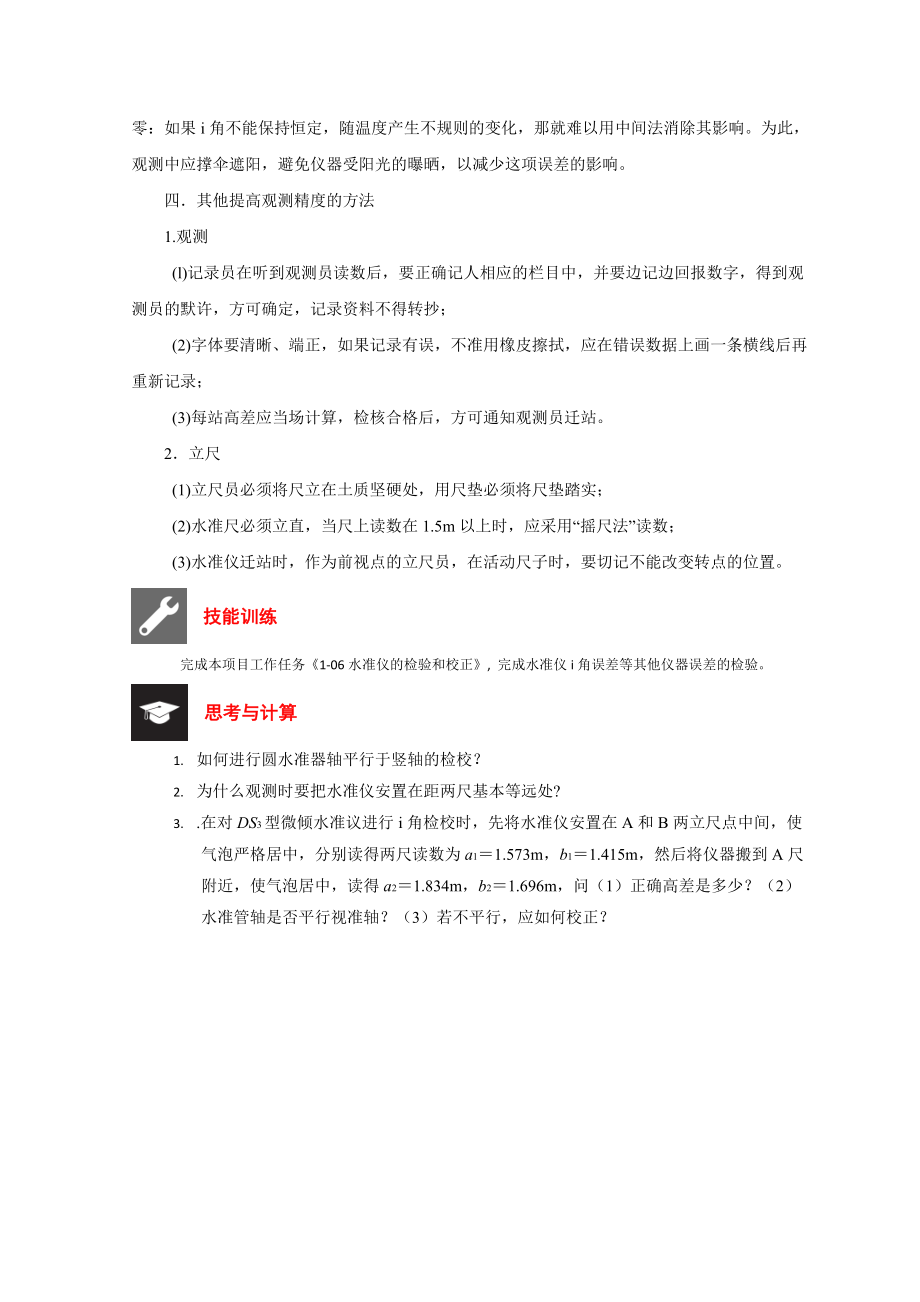

6、影响 当仪器从第一站转向第二站时，由于尺垫本身的重量或土质松软等原因，使尺垫随时间逐渐下沉。结果后视读数增大，使上下坡往返测量的高差互为反数，取其平均值可消除其影响。因此，在观测中，除将转点选择在坚实土地上，并用力将尺垫踏实外，还可以用往返观测，取高差平均值的方法，来减小尺垫下沉的影响。 5温度变化对视准轴与水准管轴夹角i的影响 仪器经过校正，其残余误差使i角不为零：如果i角不能保持恒定，随温度产生不规则的变化，那就难以用中间法消除其影响。为此，观测中应撑伞遮阳，避免仪器受阳光的曝晒，以减少这项误差的影响。四其他提高观测精度的方法1.观测 (l)记录员在听到观测员读数后，要正确记人相应的栏目中

7、，并要边记边回报数字，得到观测员的默许，方可确定，记录资料不得转抄；(2)字体要清晰、端正，如果记录有误，不准用橡皮擦拭，应在错误数据上画一条横线后再重新记录；(3)每站高差应当场计算，检核合格后，方可通知观测员迁站。2立尺 (1)立尺员必须将尺立在土质坚硬处，用尺垫必须将尺垫踏实； (2)水准尺必须立直，当尺上读数在1.5m以上时，应采用“摇尺法”读数； (3)水准仪迁站时，作为前视点的立尺员，在活动尺子时，要切记不能改变转点的位置。技能训练完成本项目工作任务1-06水准仪的检验和校正, 完成水准仪i角误差等其他仪器误差的检验。思考与计算1. 如何进行圆水准器轴平行于竖轴的检校？2. 为什么观测时要把水准仪安置在距两尺基本等远处?3. .在对DS3型微倾水准议进行i角检校时，先将水准仪安置在A和B两立尺点中间，使
