技术有限公司内部技术规范dkbae华为图纸说明规范手册

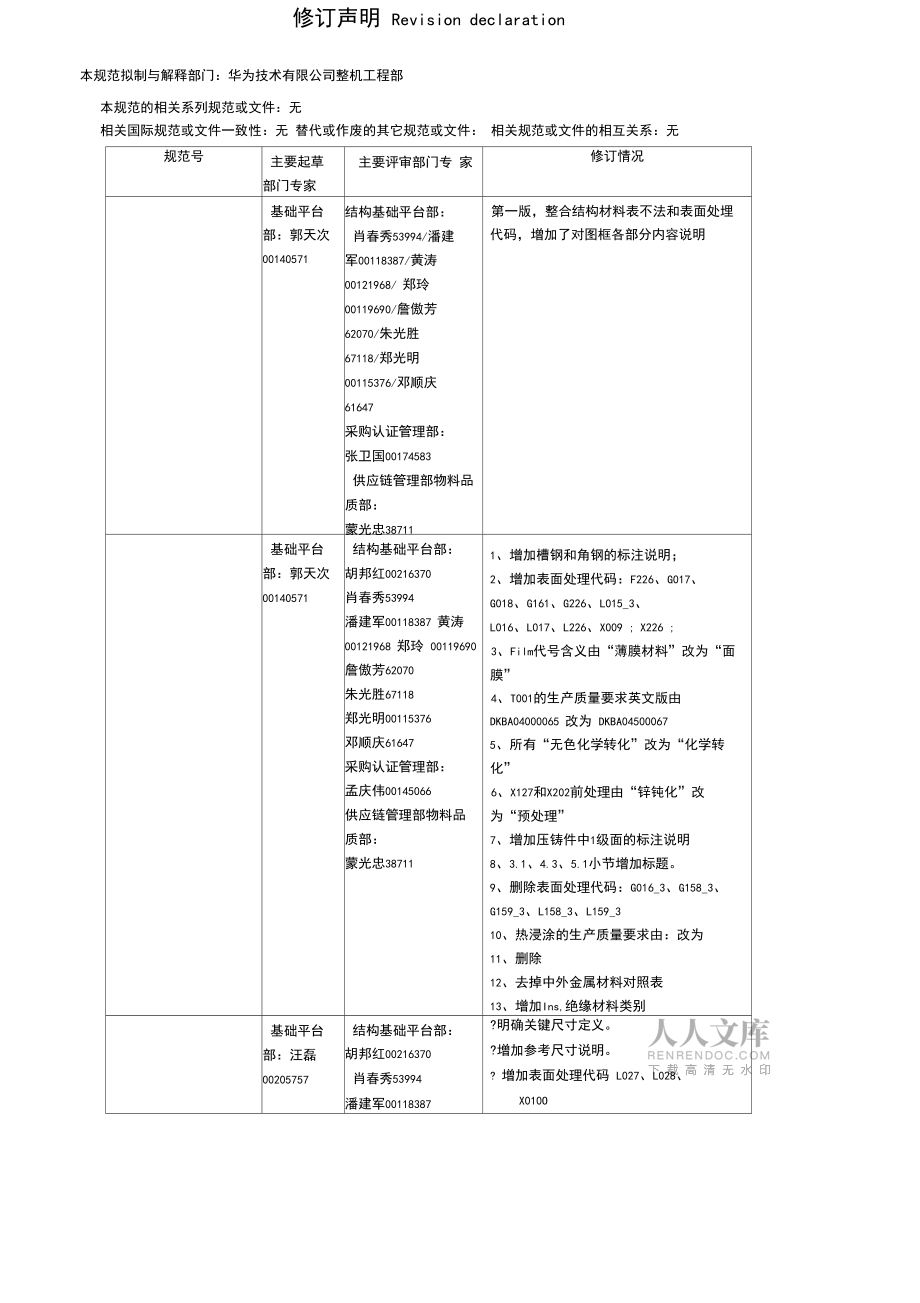

1、华为技术有限公司内部技术规范华为图纸说明规范【最新资料，WORD档，可编辑修改】修订声明 Revision declaration本规范拟制与解释部门：华为技术有限公司整机工程部本规范的相关系列规范或文件：无相关国际规范或文件一致性：无 替代或作废的其它规范或文件： 相关规范或文件的相互关系：无规范号主要起草 部门专家主要评审部门专 家修订情况基础平台 部：郭天次 00140571结构基础平台部：肖春秀53994/潘建 军00118387/黄涛00121968/ 郑玲00119690/詹傲芳62070/朱光胜67118/郑光明00115376/邓顺庆61647采购认证管理部：张卫国001745

2、83供应链管理部物料品 质部：蒙光忠38711第一版，整合结构材料表不法和表面处埋 代码，增加了对图框各部分内容说明基础平台 部：郭天次 00140571结构基础平台部： 胡邦红00216370 肖春秀53994 潘建军00118387 黄涛 00121968 郑玲 00119690 詹傲芳62070 朱光胜67118 郑光明00115376 邓顺庆61647 采购认证管理部： 孟庆伟00145066 供应链管理部物料品 质部：蒙光忠387111、增加槽钢和角钢的标注说明；2、增加表面处理代码：F226、G017、G018、G161、G226、L015_3、L016、L017、L226、X00

3、9 ; X226 ;3、Film代号含义由“薄膜材料”改为“面 膜”4、T001的生产质量要求英文版由 DKBA04000065 改为 DKBA045000675、所有“无色化学转化”改为“化学转化”6、X127和X202前处理由“锌钝化”改 为“预处理”7、增加压铸件中1级面的标注说明8、3.1、4.3、5.1小节增加标题。9、删除表面处理代码：G016_3、G158_3、G159_3、L158_3、L159_310、热浸涂的生产质量要求由：改为11、删除12、去掉中外金属材料对照表13、增加Ins,绝缘材料类别基础平台 部：汪磊 00205757结构基础平台部： 胡邦红00216370肖春

4、秀53994 潘建军00118387?明确关键尺寸定义。?增加参考尺寸说明。? 增加表面处理代码 L027、L028、X010O郑玲 00119690采购认证管理部：孟庆伟00145066供应链管理部物料品 质部：蒙光忠38711?优化部分表面处理代码工艺描述。?恢复“新旧表面处理代码对应说明”。基础平台 部：汪磊 00205757结构基础平台部： 胡邦红00216370 肖春秀53994潘建军00118387 郑玲 00119690 采购认证管理部：孟庆伟00145066 供应链管理部物料品 质部：蒙光忠38711? 增加表卸处埋代码F227、F228、 F229、 F230、 F231、G

5、034、G227、G228、L029、L030、L031、L032、L033、L034、 L162、 L163、 L227、L228、T034、X227、X228。? 删除表面处理代码 G155、G156 c基础平台 部：汪磊 00205757结构基础平台部： 胡邦红00216370 肖春秀53994潘建军00118387 郑玲 00119690 采购认证管理部：孟庆伟00145066 供应链管理部物料品 质部：蒙光忠38711? 增加表卸处埋代码F007、L158、X158、G201、G202。目录范围： 41. 标准应用原则52. 图框结构说明53. 图纸标注说明73.1. 图面说明73.

6、2. 压挪件标注73.3. 焊接符号标注83.4. 紧固件材质和表面处理标注84. 材料栏内容说明84.1. 标准材料标注格式84.2. 非标准材料标注格式104.3. 特殊标注112表面处理代码说明115.1. 表面处理代码编码规则115.2. 表面处理代码表示 的内容116. 附录 176.1. 常用材料新旧表示对照表176.2.作废代码列表18华为图纸说明规范Specification of Explanation for Huawei Drawings范围：本规范规定了华为技术有限公司结构件设计图的标题栏中各部分的表示规则以及图面标注规则。本规范适用于华为技术有限公司结构产品的生产和质

7、量检验。简介：本规范对结构件设计图纸标注进行了说明。主要介绍了图框各部分所表达的含义，以及结构材料代 号和表面处理代号的含义。关键词：材料，结构，图框，标注，表面处理，代号引用文件：下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。序号文件编号文件名称等效标准1标准样板的规定及清单2非金属材料质量要求3金属材料质量要求4焊接质量要求5华为无源滤波器镀银工艺质量要求6华为滤波器产品涂层工艺质

8、量要求7镀金件质量要求8有机/无机涂层工艺质量要求9金属镀层工艺质量要求10金属表面转化膜工艺质量要求11金属基板镀层工艺质量要求12压钏紧固件质量要求13GB/T706热轧型钢缩略语:缩略语英文全名中文解释术语和定义:术语定义面膜指以PC薄膜塑料制作的、带有不干胶背胶的自粘贴型塑料薄膜类产品。印 刷是在面材的背面进行。1级平卸重要外观表面，体现产品外观形象，具有装饰性，产品正常使用时，可以直 接正视到的主要外观表面?标准应用原则华为产品生产参照的技术资料有：华为图纸、华为企业标准、通信设备行业标准、中国国家标准。 这些标准的优先级别从高到底依次为：华为图纸、华为企业标准、通信设备行业标准、中

9、国国家标准。 当规范与图纸要求不一致的地方，按照图纸要求执行。在华为企业标准中，产品专用标准优先于产品通 用标准。?图框结构说明标题栏变更说明栏图纸状态栏华为图框有三种，分别是：零件图图框、装配图图框、零件清单图框。华为零件图图框由标题栏、 变更说明栏和图纸状态栏组成；装配图图框在零件图图框的基础上增加了明细表；零件清单图框包含了 标题栏、状态栏，只有的组件才会有零件图清单。?零件图框明细栏变更说明栏图纸状态栏标题栏?装配图框标题栏图纸状态栏零件清单图框? 图框内容说明区域代号中文解释备注标题栏视图投影符号华为图纸一般采用第一视角TITLE名称DWG NO.图号为装配图 为部件图 为零件图 零

10、件清单PART NO.物料编码UNIT'S尺寸单位FINISHP表卸处埋方式参考本规范第5节MSSS(Kg)零部件质（重） 量SCALE图纸比例PRODUCT产品名称指零件首次应用该零件的产品SHEET图纸页码OF前的数表7K第几页，OF后的数表7K共几 页REV零件版本MAT'L零件的材料参照本规范第4节DRAW设计者CHKD审核者STAD标准化审核者APPD批准者图纸状态 栏RELEASE LEVEL图纸状态Release:正式归档图纸Prototype :临时归档图纸FILE NAME文档名称指用于零件存档的名称变更说明 栏REV设计变更图纸 的版本最高版本应与零件图版本

11、一致，首次归档此 处没有填写ECA NO.设计变更单号DESCRIPTION变更描述一般填" REPLACE 变更内容参考变更说 明书（压缩附件）?图纸标注说明?图面说明无特殊说明，图纸中所标注的尺寸和公差，应该为零件或装配最终状态的尺寸和公差；带符号的尺寸为关键尺寸，在加工过程要重点保证，带符号的尺寸如果没有标注公差，其公差钺金件参照钺金冲压件质量要求、压铸机加件参照DKBA04000178 压铸机加结构件公差技术要求、非金属件参照DKBA04000193 塑料件、橡胶件通用质量要求中的未注公差。带（）符号的尺寸为参考尺寸，用来标注尺寸链的封闭环，其值仅作参考。参考尺寸示例如图4。

12、?参考尺寸示例图纸中标有1级平面（Level 1 surface如图5）的为1级外观表面，表示对表面外观质量有较高要 求，这些部位的表面外观质量必须要满足相应的标准（具体要求在产品质量标准或图纸或工艺质量规范 中有详细说明）Level 1 sueface?1级平面标注示意图?压怫件标注压挪紧固件的底孔尺寸不标注，加工商依据设计规格选用紧固件，其底孔的开孔尺寸可以根据工艺 的需要进行实配，但压挪之后的质量必须满足压挪紧固件技术要求中相对应的参数。压挪紧固件型 号后面加“（on back ） ”的，表示压挪件凸出较多的部分在视图的反面。如图 6：?压抑标注示意图?焊接符号标注参考焊接质量要求。?紧

13、固件材质和表面处理标注紧固件的材料、表面处理在图号后面加上相应的字母缩写来区分，基材默认状态是碳钢。各字母代 表含义如下：_S :不锈钢_CU :铜_AL :铝_ZC :镀彩锌_H :镀黑锌_N :镀馍_ZnNi ：镀锌馍合金_ZnAl :无需锌铝涂层例如：GB5783-2000_M10x135_S表示不锈钢六角螺栓GB5783-2000_M10x135_S_ZnAl表示不锈钢锌铝涂层六角螺栓挪钉不加后缀默认为强度等级为10级的铝挪钉，加后缀“S表示拉杆和挪体全为奥氏体的不锈钢娜钉?材料栏内容说明各种材料所用的表达式均以英文字母、阿拉伯数字、以及部分半角标点符号组合而成。每一表达式 的字符数一

14、般不超过25位。材料标注的基本原则是：凡是在中国国家标准中有明确的材料牌号（或代号）和加工状态者，都将 套用其指定的牌号和状态；没有国家标准、或者需区别同类材料时，按本规范的规定表示?标准材料标注格式图纸中出现以下格式的材料标注方法时，表示所选用的材料为标准材料，这部分材料包含金属材料 和非金属材料（塑料、橡胶、复合材料、标签、面膜）。其中：*表示填写的内容；式中的标点符号已固定，一般不改变；表达式中不包括空格。表达式中各字段的详细内容说明见表2。标准表达式详细说明字段填写要 求常见内容【注1】含义基材符 号必填Fe钢材Al铝材Zn锌基合金材料Cu铜材Pla塑料材料Com复合材料Rub橡胶材料

15、Glass玻璃材料Film面膜Label标签材料Ins绝缘材料牌号 或 代号必填金属材料牌号或代 号一般是符合中国国家标准的材料牌号；或者华为自编的代号。这些牌号或代号所代表的具体材料要求详见规范金 属材料质量要求非金属材料代号1）材料名称的缩写、或英文名、或通用代号；2）咛-种材料由多种材料成份组成时，应在较少成份 的代号后面用括号将其成份比例表示出来，成份比例 叱位于例如：Com, PA66+GF（25%）3）对于北美市场专用的那些有特殊要求的材料，在代 号后加有“ /NEB6标志4）这些代号所代表的具体材料要求详见规范非金属 材料质量要求状态可填金属加工状态（热处 理状态）符合中国国家标

16、准的金属材料的加工状态或热处理状 态非金属：颜色或阻燃或其它1）表不非金属材料本身的颜色、阻燃等级等状态，用 以区别不同的材质；2）当同时有多个状态时，各状态之间用半角符号“-” 隔开,一般颜色在前（状态1）、阻燃等级在后（状态2）；3）颜色以华为的塑料颜色样板代号（参见）表示；clear裳不无色透明 ，nature表示为原料自然状态的色泽（即不加色母）；4）阻燃等级的符号含义参见规范。可无（空白）不指定状态即对各种状态没有要求、或没有状态区 别，包括表达式中其前面的符号“，也一7省略。规格符 号（红 色）可填T1.0板材，厚度1.0mmD5.0圆棒，直径5.0mmD15x3.0圆管，外径15

17、mm、壁厚3.0mm及尺寸【注2】D-1/15x3.0方管，边长15mm、壁厚3.0mm6S5.0/、'角棒，对边距离5.0mm8S5.0八角棒，对边距离5.0mm12x12方型材，边长12mm12x5扁型材，边长12X5 （mm）10槽钢，符合 GB/T 706中的型号10L63x6x7等边角钢，符合GB/T 706中的型号6.3 （截面尺寸为b=63、 d=6、 r=7）可尢（空白）表示为压铸件或挤压型材或注塑件，尺寸在图样上特殊说 明可填back adhesive表示面膜材料背面背胶.例如：Film,PC,T0.25/back adhesive可尢（空白）没有特殊要求的材料不用标

18、注，连"/'二起省略【注1】：该栏中的汉字和括号均属于说明内容；【注2】：尺寸中夹带的符号“ x”代表数学中的乘号。例如：1）冷轧板，材质符合我国的优质碳素冷轧钢08材料，板材厚度为 2.0 mm 。表示为：Fe,08,T2.02）满足北美版产品质量要求的塑料注塑件，材料为 PC,颜色符合YB206 "RAL7035',阻燃等级为 5VA。表示为：Pla,PC/NEBS-YB206-5VA? 非标准材料标注格式因部分非金属材料没有国家指定的统一牌号或国际通用的代号，不合适采用4.1节的方法标注，在材料栏中只注明材料名称和规格特征（规格尺寸的表示与4.1节相同

19、）。例如包装材料、玻璃材料等。这类材料如果表达内容超过25个字符，则在设计图中的“ NOTES中进行说明，同时材料栏中表示为“SEE NOTE .”。例如：钢化玻璃板，褐色，厚度 5mm o表示为：SEE NOTE 1另在NOTES中：NOTES :1、 MATERIAL : BROWN SAFETY GLASS,T5.02、?特殊标注有一些图纸是在半成品毛坯零件上进行再加工，这时候的图纸材料栏中需要标注这些毛坯零件的图 号，即DKBA.。这类零件包括压铸件、型材零件、以及其它类似毛坯零件。例如：由压铸（或型材）毛坯加工而成的零件，其材料栏表示为：；另有部分图纸所用材料在相关产品的定制件规格书

20、中进行质量规定，这类图纸的材料栏中标注的是 定制件规格书号，即。?表面处理栏说明? 表面处理方式以表面处理代码表示，每个代码代表了所要求的表面处理工艺方法及质量要求?表面处理代码编码规则表面处理代码以字母加数字表示，其中字母取基体材料名称的拼音中第一位（“通用”代码除外），后三位数字为序号。标题栏中的表面处理代码代表了该零件所需要进行的最主要表面处理工艺，如果一个零件同时还有部分区域需要是其它表面处理状态，则会在图面中或NOTE中出现相应的标注。当图纸上出现的代码在后面加有后缀“_1"、“_甜，仅表示其表面处理质量要求与没有后缀的代码有所不同、而工艺方法一样，详细要求应参见相应工艺质

21、量规范?表面处理代码表示的内容表3分类列出了每一代码所代表的详细工艺名称、工艺内容及加工所必须遵守的质量标准文件编 号以及外观标准样板号。图纸上出现的表面处理代码的加工处理方式应按表3中对应的工艺及质量说明进行。表中出现的YB*是华为的外观标准样板代号，关于标准样板的说明参见。图纸上出现的几个代码相加情况时，表示生产加工时主要按代码顺序分别进行表面处理生产。这种 情况只存在以下三类：1）电镀锌后的局部喷粉（或喷漆）：组合方式为：“电镀锌代码+钢基材喷粉的代码”（例如：G002+G108、G016+G150 ）,表示电镀锌处理后再喷粉，注意此时的喷粉处理可以省略喷粉代码中的 “磷化”过程。2）铝

22、阳极氧化后的局部喷粉（或喷漆）：组合方式为：“阳极氧化代码+铝基材喷粉的代码”（例如：L001+L108 ）,表示阳极氧化处理后再喷粉，注意此时的喷粉处理可以省略喷粉代码中的“化学转 化”过程。3）热浸镀锌后喷涂室外粉末：组合方式为“热浸镀锌代码+钢基材喷室外粉末的代码”（例如：G012+G 153 ），表示热浸镀锌处理后再喷粉。表面处理代码及其工艺质量说明基体材料代码工艺名称生产质量要求所有A000不处理无非金 属F004电镀铭（光亮外观）F006面漆（NS浅银灰）F007面漆（IT黑）F226面漆（EN银）F227面漆（黑色砂纹）F228面漆（白色平光）F229面漆（黑色平光）F230喷漆

23、（黑色高光USF231喷漆（黑色哑光US钢G001磷化十涂黑色油漆G002电镀锌彩色钝化G003（与G002相同）见 G002G004电镀锌黑色钝化G005（与G006相同）见 G006G006电镀银（光亮外观）G007电镀锡（纯锡）G008电镀铭（光亮外观）G009喷砂+电镀铭（哑光外观）G011不锈钢钝化G012热浸镀锌G014电镀锡（高温锡）G015锌铝涂层处理G016电镀锌蓝白色钝化G017电镀硬铭G018电镀锌馍合金G034（滤波器用）电镀银G101（与G107相同）见 G107G102磷化十粉末涂层（华为白砂纹）G103（与G108相同）见 G108G104磷化十粉末涂层（华为黑砂

24、纹）G105磷化十粉末涂层（华为蓝砂纹）G106（与G107相同）见 G107G107磷化十粉末涂层（华为灰砂纹）G108磷化（注：不锈钢基材时为“不锈钢钝 化”）十粉末涂层（RAL703船纹-室外 型）G109磷化（注：不锈钢基材时为“不锈钢钝 化”）十粉末涂层（华为3010浅灰桔纹 -室外型）G121（与G125相同）见 G125G122磷化+粉末涂层（华为3010浅灰砂纹）G123磷化+粉末涂层（M6010深灰-室外型）G124磷化+粉末涂层（M4010浅灰-室外型）G125磷化+粉末涂层（NB7547）G127磷化+粉末涂层（NB白）G128热浸镀锌+粉末涂层（华为3010浅灰桔 纹-

25、室外型）G129磷化（注：对不锈钢基材为“不锈钢钝 化”）+粉末涂层（NC紫灰）G130磷化+底漆+面漆（NC银灰）G132（与G133相同）见 G133G133热浸镀锌十粉末涂层（RAL7035桔纹-室 外型）G134（与G136相同）见 G136G135（与G107相同）见 G107G136等效于G002+G108G137磷化+粉末涂层（PANTONE 413CG138磷化+粉末涂层（PANTONCoolGray 8C）G139磷化十PZ底粉 十粉末涂层（RAL7035桔 纹-室外型）及 YB026G140涂“冷镀锌”G141磷化十粉末涂层（RAL7035砂纹）G142磷化十粉末涂层（RA

26、L7037砂纹）G143磷化+粉末涂层（NCS2010室外型）G144磷化十粉末涂层（BD-30488）G145磷化（注：对不锈钢基材为“不锈钢钝 化”）十粉末涂层（BT-223-室外型）G146磷化十粉末涂层（原黑砂纹）G147磷化（注：对不锈钢基材为“不锈钢钝 化”）十粉末涂层（RAL7035高光-室外 型）G148磷化十PZ底粉十粉末涂层（RAL7035高 光-室外型）及 YB063G149热浸镀锌十粉末涂层（RAL7035高光- 室外型）G150磷化十粉末涂层（EN黑砂纹）G151磷化十粉末涂层（平光紫灰）G152磷化十粉末涂层（原黑平光）G153磷化+PZ底粉+粉末涂层（RAL600

27、9绿桔 纹-室外型）G154磷化（注：对不锈钢基材为“不锈钢钝 化”）+粉末涂层（VDF白砂纹）G157磷化+粉末涂层（EN绿砂纹）G160磷化（注：对不锈钢基材为“不锈钢钝 化”）+粉末涂层（UC黑砂纹-室外型）G161不锈钢拉丝+耐指纹涂层DKBA04500065及 YB064G201（与G102相同）见 G102G202（与G107相同）见 G107G203（与G104相同）见 G104G204磷化十底漆十面漆（华为蓝洒点）G205磷化十底漆十面漆（PDSN黑洒点）G211（与G102相同）见 G102G212（与G107相同）见 G107G213（与G104相同）见 G104G214磷

28、化十底漆十面漆（平光华为蓝）G215（与G130相同）见 G130G218磷化十粉末涂层（深蓝色）G219（与G130相同）见 G130G220磷化十粉末涂层（华为灰银色）G221等效于G002+G102G222等效于G002+G107G223等效于G002+G104G224电镀锌彩色钝化十底漆十面漆（华为蓝 洒点）G226磷化+底漆+面漆（EN银）G227磷化+底漆+面漆（黑色，砂纹）G228磷化+底漆+面漆（白色，平光）铝L001喷砂光亮阳极氧化L002（与L001相同）见 L001L003着色阳极氧化（黑色）L004（与L003相同）见 L003L005（与L006相同）见 L006L0

29、06化学转化L007喷砂十光亮无色化学转化L008拉丝十光亮无色化学转化L009（与L001相同）见 L001L011光亮无色化学转化L012拉丝十无色化学转化L013拉丝十着色阳极氧化（枪灰色）L014喷砂十着色阳极氧化（枪灰色）L015无色阳极氧化L016拉丝+无色阳极氧化L017拉丝+着色阳极氧化（黑色）L021电镀金L022电镀银L023化学镀银L024电镀锡（纯锡）L025电镀锡（高温锡）L026喷砂+电镀铭（哑光外观）L027（铝嵌铜基材）电镀锡（高温锡）L029（压铸铝）喷砂（30#）十装饰性化学转化L030喷砂+着色阳极氧化（黑色）L031喷砂（150#） +无色阳极氧化L03

30、2拉丝（100#） +无色阳极氧化L033拉丝（180#） +无色阳极氧化L034（滤波器用）电镀银L101（与L107相同）见 L107L102（与L112相同）见 L112L103（与L108相同）见 L108L104化学转化十粉末涂层（华为黑砂纹）L105化学转化十粉末涂层（华为蓝砂纹）L107化学转化十华为灰砂纹L108化学转化十粉末涂层（RAL7035桔纹-室 外型）L111（与L107相同）见 L107L112化学转化十粉末涂层（华为白砂纹）L117化学转化十粉末涂层（华为灰砂纹）L121（与L125相同）见 L125L122化学转化+粉末涂层（华为3010浅灰砂 纹）L123化学

31、转化+粉末涂层（M6010深灰-室外 型）L124化学转化+粉末涂层（M4010浅灰-室外 型）L125化学转化+粉末涂层（NB7547）L127化学转化+粉末涂层（NB白）L128化学转化+粉末涂层（华为3010浅灰桔 纹-室外型）L129化学转化+粉末涂层（NC紫灰）L130化学转化+底漆+面漆（NC银灰）L142化学转化十粉末涂层（RAL7037砂纹）L143化学转化十粉末涂层（NCS2010建外型）L145化学转化十粉末涂层（BT-223-室外型）L147化学转化十粉末涂层（RAL7035高光-室 外型）L148化学转化+粉末涂层（RAL6009绿桔纹- 室外型）L150化学转化十粉末

32、涂层（EN黑砂纹）L154化学转化+粉末涂层（VDF白砂纹）L157化学转化十粉末涂层（EN绿砂纹）L158化学转化十粉末涂层（IT蓝砂纹）L160化学转化+粉末涂层（UCI砂纹-室外型）L162喷涂耐酸碱粉（RAL7035桔纹）L163化学转化+面漆（RAL7035平光-室外型）L201化学转化十底漆十面漆（华为白洒点）L202化学转化十底漆十面漆（华为灰洒点）L203化学转化十底漆十面漆（华为黑洒点）L204化学转化十底漆十面漆（华为蓝洒点）L206化学转化+底漆+面漆（NS浅银灰）L211（与L112相同）见 L112L219化学转化十底漆十浅金银面漆L220化学转化十底漆十面漆（原黑平

33、光）L226化学转化+底漆+面漆（EN银）L227化学转化+底漆+面漆（黑色，砂纹）L228化学转化+底漆+ 面漆（白色，平光）L300化学转化+底漆十银灰色面漆十粉末涂 层（华为3010浅灰桔纹-室外型）铜及 铜合 金T001铜合金钝化T002电镀锡（纯锡）T003电镀银（光亮外观）T004电镀银T005电镀金T006（与T001相同）见 T001T007（与T003相同）见 T003T034（滤波器用）电镀银T100热浸涂（涂绝缘粉，原黑）T101热浸涂（涂绝缘粉，NE红）锌基合金X002电镀银（光亮外观）X003喷砂+电镀铭（哑光外观）X004电镀铭（光亮外观）X005喷砂+电镀银（哑光

34、外观）X006喷砂+底漆+NSa银灰X007电镀黑馍（光亮外观）X009锌合金钝化X010喷砂十锌合金钝化X127预处理+粉末涂层（NB白）X129预处理+粉末涂层（NC紫灰）X150预处理十粉末涂层（EN黑砂纹）X157预处理十粉末涂层（EN绿砂纹）X158预处理十粉末涂层（IT蓝砂纹）X202预处理+面漆（华为灰洒点）X203预处理+底漆+面漆（NE红）X220预处理+粉末涂层（原黑平光）X226预处理+底漆+面漆（EN银）X227预处理+底漆+面漆（黑色砂纹）X228预处理+底漆+面漆（白色平光）?附录常用材料新旧表示对照表表6列出了本规范表达式与被代替的原表达式之间的对照关系新旧材料表

35、示法对照旧标注新标注说明优质冷板20#1.0优质热板20#1.0冷板 Q235-A#1.0Fe,08,T1.0厚度为1.0mm的08F号优质碳素冷轧钢板电解板DX2#1.5日本一级电解板# tFe,DX2,T1.5厚度为1.5mm的DX2镀锌钢板冷拉圆钢20#6Fe,20,D6.0直径为6.0mm的20钢圆棒冷六角钢20#6Fe,20,6S6.0对边距离为6.0mm的20八角钢热无缝管20#32X3Fe,20,D32x3.0外径32mm、壁厚3.0mm 的20钢管角钢 Q235#25X16X4Fe,Q235C,25x16x4边长为25和16mm、边厚4mm 的Q235角钢不锈冷板2Cr13#1

36、阪Fe, 06Cr19Ni10,T1.2厚度为1.2mm的1Cr18Ni9不锈钢板不锈热圆棒2Cr13#6Fe, 06Cr19Ni10,D6.0直径为6.0mm的1Cr18Ni9不锈钢圆棒不锈六角棒2Cr13#6Fe, 06Cr19Ni10,6S6.0对边距离为6.0mm 的1Cr18Ni9不锈钢六角棒不锈冷板1Cr#1.5Fe, 06Cr19Ni10,T1.5厚度为1.5mm的1Cr18Ni9不锈钢板弹簧不锈钢带#0.15Fe, 12Cr17Ni7-BY,T0.15厚度为0.15mm 的BY状态 1Cr17Ni7弹簧不锈钢带弹簧热板60SI#1.5Fe,65Mn,T1.5厚度为1.5mm 的

37、65Mn弹簧钢 板碳素弹簧丝65Mn#2.0Fe,65Mn,D2.0直径为2.0mm 的65Mn弹簧丝铝合金板1035#1.5Al,1100-H24,T1.5厚度为1.5mm的1100纯铝板，H24状态铝合金板5A02#2.5Al,5052-H32,T2.5厚度为2.5mm的5052铝合金板，H32状态铝合金板2A11#3.0Al,5052-H32,T3.0厚度为3.0mm的5052-H32铝合金板，H32状态铝圆棒2A11B#12Al,2A11-T4,D12直径为12mm的2A11铝合金圆棒，T4状态铝六角棒2A11 A级Al,2A11-T4,6S2A11铝合金型材，T4状态，对 边距离.铝

38、型材6063铝型材5A02Al,6063-T56063铝型材，T5状态，形状尺 寸见图纸（一般用于自开模的型材毛坯标 注）毛坯DKBA.DKBA.材料见图纸DKBA.压铸铝合金YL112Al,YL102压铸铝合金YL102铸铝合金ZL102铸锌合金ZZnAl4Zn,YX040压铸锌合金YX040纯铜板T2 M 5Cu,T2-M,T5.0厚度为5.0mm的退火状态T2纯 铜板无氧铜板TU1 Y 2.0Cu,TU1-Y,T2.0厚度为2.0mm的硬状态TU1无 氧铜板黄铜带 H62Y2#0.25Cu,H62-Y2,T0.25厚度为0.25mm的半硬状态H62 黄铜带黄铜棒H62R#1.0Cu,H6

39、2-R,D1.0直径为1.0mm的时效状态H62 黄铜棒黄铜六角棒H62RS10Cu,H62-R,6s10对边距离为10mm的时效状态H62黄铜/、角棒铜母线TMY 10x100Cu,TMY,10x100边长分别为10和100mm的扁铜母线TMY有机玻璃板# 5.0Pla,PMMA-clear ,T5.0厚度为5.0mm的透明有机玻璃 板15聚酰胺棒Pla,PA66,D15直径为15mm的聚酰胺（尼龙） 棒3240玻璃板# 5.0Com,EPGC202,T5.0厚度为5.0mm的3240环氧酚 醛玻璃布板3841玻璃棒# 5.0Com,EPGC202,D5.0直径为5.0mm 的3240 环氧

40、酚 醛玻璃布棒1.5工业橡胶板根据用途选择详细材料，例如：Rub,EPDM,T1.5密封、绝缘用三元乙丙橡胶，厚度 1.5mmRub,SI,T1.5密封、减震、绝缘、隔热、耐寒用硅橡胶，厚度1.5mm作废表面处理代码列表表5列举了历史上使用过的、现在已经作废的代码。如果在生产图纸中还出现有这些代码，则应该 要求设计者对表面处理方式进行修改已经作废的代码废止的代码原上2名称A001喷砂（丸）A002拉丝A101粉末涂层（华为灰桔纹）A102粉末涂层（华为白砂纹）A103粉末涂层（华为灰砂纹-室外型）A104粉末涂层（华为黑砂纹）A105粉末涂层（华为蓝砂纹）A106粉末涂层（无光华为灰）F001

41、浸涂绝缘漆F002银黑色面漆F121喷华为3010冷灰面漆F206橡胶灰（底漆+面漆）F207喷哑银灰面漆F208喷NC紫灰面漆F209喷NC银灰面漆F212喷华为灰卸漆F215喷闪银色面漆F219喷浅金银面漆F220喷华为灰银色面漆G010磷化G013达克罗G155热浸涂（浸塑，NE红）G156热浸涂（浸塑，原黑平光）G206喷漆“ 8030黑”G216磷化+底漆+珍珠灰色面漆G217磷化+底漆+墨绿色面漆G225电镀锌彩色钝化+防锈漆G231电镀锌彩色钝化+底漆+面漆（平光华为白）L010金黄色阳极氧化L106化学转化+粉末涂层（无光华为灰）L126NB银粉末涂层L131L132化学车t化

42、+粉末涂层（WAE纯黑） 化学车t化+粉末涂层（WAE纯白）L133化学车t化+粉末涂层（WAE冷灰）L212化学转化+底漆十面漆（平光华为灰）L213L214化学转化+底漆十面漆（平光华为黑） 化学转化+底漆十面漆（平光华为蓝）L215化学转化+底漆+闪银色面漆L217化学转化+底漆+墨绿色面漆L218化学转化+粉末涂层（深蓝色）X001镀锡X008喷砂+镀锌监白钝化新旧表面处理标注的对应说明历史上的一些表面处理标注方式所表示的含义，参见表6。新旧表面处理标注的对应关系旧标注对应的新标注表面处理代码工艺名称发蓝 Fe/Ct.OG001磷化十涂黑色油漆镀银 Fe/Ep.Ni10b或镀银 Fe/

43、Ep.Cu15Ni10bG006电镀银（光亮外观）镀银 Cu/Ep.Ni10bT003电镀银（光亮外观）镀锡 Cu/Ep.Sn15T002电镀锡（纯锡）钝化 Cu/Ct.PT001铜合金钝化喷粉华为灰 EX209867II -Y,桔纹G107 或 L107粉末涂层（华为灰砂纹）喷粉华为白EX211090- II -Y,砂纹G102 或 L102粉末涂层（华为白砂纹）喷漆华为黑 EX214431II YG104粉末涂层（华为黑砂纹）喷漆华为蓝 EX209865- II -YG204磷化十底漆十面漆（华为蓝洒点）喷漆华为白EX211090- II -Y,不洒点G102磷化十粉末涂层（华为白砂纹）喷

44、漆华为灰EX209867II -Y,不洒点G107磷化十粉末涂层（华为灰砂纹）喷漆华为黑EX214431II -Y,不洒点G104磷化十粉末涂层（华为黑砂纹）喷漆华为蓝EX209865II -Y,不洒点G214磷化十底漆十面漆（平光华为蓝）喷砂光亮黑色阳极化L004着色阳极氧化（黑色）L003着色阳极氧化（黑色）ContentsSPECIFICATION OF HUAWEI DRAWINGS 221 SPECIFICATION APPLICATION PRINCIPLES 242 DRAWING FRAME DESCRIPTION 243 MARKED DESCRIPTION OF DIMEN

45、SIONS 264 DESCRIPTION OF MATERIAL BAR 284.1 Marked Form of Standard Material 284.2 Marked Format of Non-standard Materials 305 DESCRIPTION OF SURFACE TREATMENT CODES 315.1 Meanings Indicated by Surface Treatment Codes 316 APPENDIX 387 .1Old and New Notations of Commonly Use Materials 388 .2Chinese a

46、nd Foreign Marks of Commonly Used Materials 409 .3About Obsolete Codes 41Specification of Huawei DrawingsApplication ScopeThis document defines the rules of the design drawings for Huawei 2D drawings marked , and the meaning of every parts in the title bar.The document is applicable to the productio

47、n and quality inspection of Huawei mechanical parts.IntroductionThis document describes the structural design drawings marked. Mainly introduces the meaning of material code and t treatment code.Keywords:Material, structure, drawings frame, marked, treatment, codeDocuments for ReferenceThis document

48、 cites the terms of the following specifications. All subsequent changes (excluding the contents of errata) or a revised edition of any dated reference document marked are not applicable to this document. For undated documents, only their latest versions are applicable to this document.No.Document C

49、odeDocument NameEquivalentStandard1Standard Sample Lists and Requirements2Requirements for Non-Metal Materials3Requirements for Metal Materials4Quality Requirements for Welding5Requirements for Metal Materials6Requirements for Organic and inorganic coating7Requirements for metal coating8Requirements
