GCC-100装置调试作业指导书

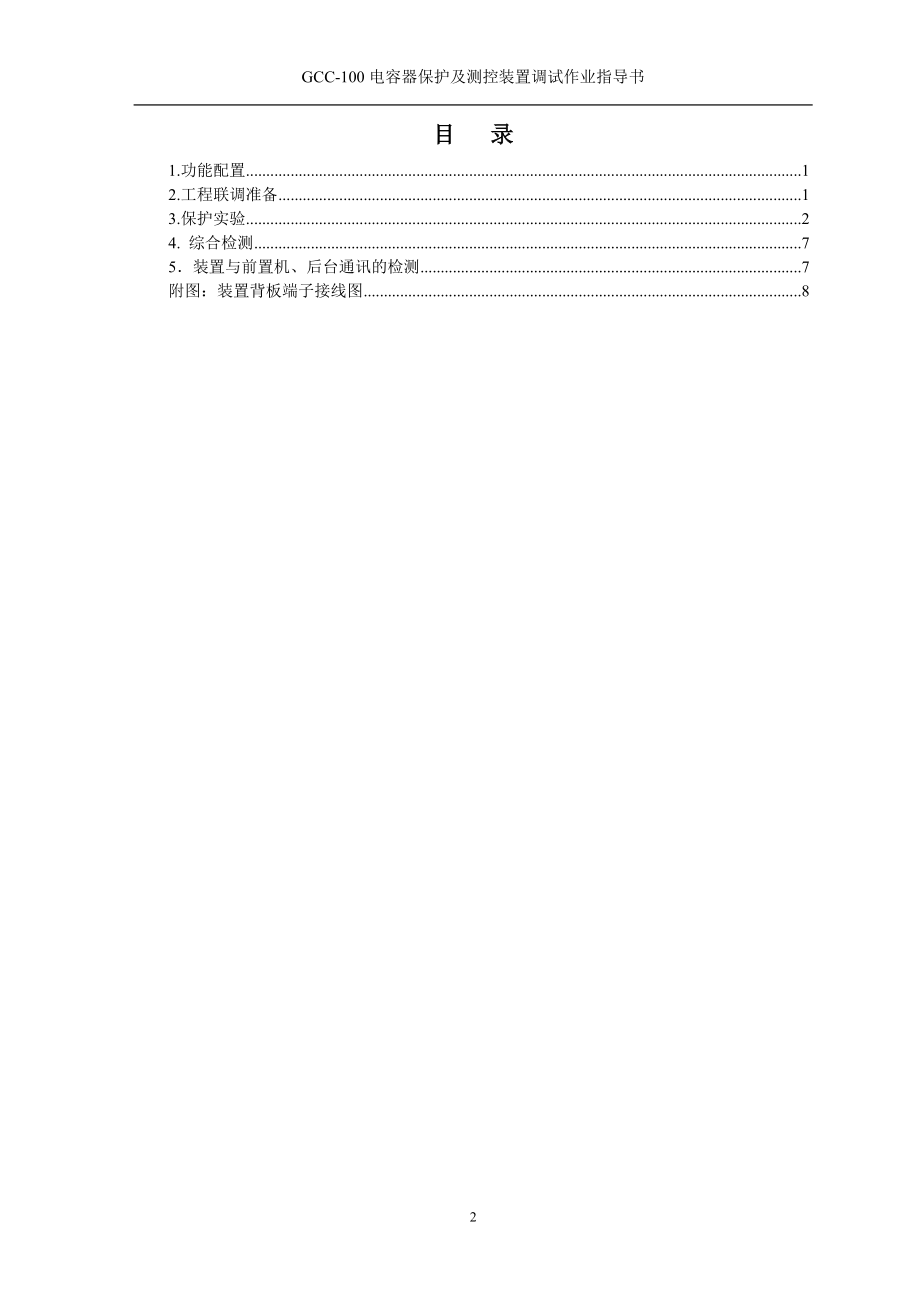

1、GCC-100电容器保护及测控装置调试作业指导书武 汉 国 测 科 技 股 份 有 限 公 司研 发 中 心 文 件文件编号：GCC/100.04-2005GCC-100数字式电容器保护及测控装置调试作业指导书2005年5月20日武汉国测科技股份有限公司研发中心 发 布标识产品名称数字式电容器保护及测控装置产品代号GCC-100版本1.1文档名称GCC-100数字式电容器保护及测控装置调试作业指导书文档编号GCC/100.04-2005版本1.1编辑撰写日期审核批准审核日期批准日期修订序号 标记变更通知单编号修改者日期修改处数页码目 录1.功能配置12.工程联调准备13.保护实验24. 综合检

2、测75装置与前置机、后台通讯的检测7附图：装置背板端子接线图82GCC-100电容器保护及测控装置调试作业指导书1.功能配置表1-1 功能配置序号功能名称GCC-100GCC-102GCC-104保护功能1三段定时限相过流保护2二段零序电流保护3小电流接地保护4PT断线检测5二段过电压保护6低电压保护8过负荷保护9不平衡电压保护10不平衡电流保护11桥差电压保护12桥差电流保护测控功能116路遥信开入采集、装置遥信变位、事故遥信2正常断路器遥控分合、小电流接地试跳遥控分、合3P、Q、Ia 、Ic、Uab、Ubc、Uca、f等模拟量的遥测4开关事故分合次数统计及事件SOE等52路脉冲输入2.工程

3、联调准备2.1通电检查将各单元电源、通讯接好。检查并确认无短路或开路后，通电。前置、后台通讯正常。（注意：前置与后台通讯口不可热拔插！）检验标准：电源无短路开路、通讯正常。 检验结果： 合格 不合格 2.2开入开出实验查看后台相应遥信是否正确，并做后台遥控实验。检验标准：遥信位置正确、后台遥控正常。 检验结果： 合格 不合格 2.3测量实验电流：Iam32=Icm152=2.00A电压：Ua0=Ub240=Uc120=57.73V查看后台遥测显示是否正常。位置是否正确。检验标准：显示数值正确。 检验结果： 合格 不合格 2.4综合检测（1）各模拟量、开入量接线无误；（2）如果装置异常灯亮，说明

4、装置需要初始化，其步骤如下：将装置面板调试通信口与PC机的232串行口连接，在“控制操作”菜单下选择“与PC通信”，利用GCC-100的专用MMI模拟程序将装置的4个定值区全部用缺省值修改一次，并用系统参数的缺省值修改装置的系统参数；（3）第二步完成后，按装置面板“复归”键，异常灯应熄灭，装置掉电后重新上电，异常灯也不应该亮；（2）在“保护定值”菜单下修改定值、复制定值、切换定值；（3）在“系统参数”菜单下修改网络地址、修改系统时间、手动校正通道系数、查看主板软件版本号；（4）在“系统参数”菜单下修改TA/TV变比，并在“实时数据”菜单下查看一次测量值是否显示正确。检验标准：如上述各项。检验结

5、果： 合格 不合格 调试人签名：3.保护实验装置所有保护功能动作出口的固有延时约为30ms。压板投退操作在“控制操作”菜单下进行。3.1 PT断线在下面三个条件之一满足时，面板显示屏报出“PT断线”的信息并点亮告警指示灯，待电压恢复正常，事故告警信号出口及告警灯自动复归：在正常电压和电流的条件下，即三相电压均为57V，三相电流大于0.5A。a) 断开任意一相电压接线，保持电流不变，等待10秒；b) 断开任意两相电压接线，保持电流不变，等待10秒；c) 断开三相电压接线，保持电流不变，等待10秒。装置检测到PT断线后，根据控制字“闭锁”或者“不闭锁”低电压保护。检验标准：动作值与整定值误差不超过

6、% 检验结果： 合格 不合格 调试人签名：3.2 三段定时限相过流保护压板：过流段投、过流段投、过流段投、整定值：过流段电流12A延时0秒，过流段电流8A延时0.5秒，过流段电流5A延时1秒。故障电流持续时间动作情况合格12.4A1.5s段（）、段（）、段（）A（）、B（）、C（）11.6A1.5s段（）、段（）、段（）A（）、B（）、C（）8.2A1.5s段（）、段（）、段（）A（）、B（）、C（）7.8A1.5s段（）、段（）、段（）A（）、B（）、C（）5.2A1.5s段（）、段（）、段（）A（）、B（）、C（）4.9A1.5s段（）、段（）、段（）A（）、B（）、C（）检验标准：动作值

7、与整定值误差不超过% 检验结果： 合格 不合格 调试人签名：3.3 两段零序电流保护 针对小电阻接地系统，装置设立了两段零序过流保护。零序电流变换器额定值是1A，过载倍数1.2，使用时请勿长时间输入大电流以免损坏变换器。压板：零序段投、零序段投控制字：经电阻接地投整定值：零序段0.8A 0秒，零序段0.3A 0.5秒。故障电流持续时间动作情况合格0.82A1s1段（）、2段（）、时间（ ）0.78A1s1段（）、2段（）、时间（ ）0.31A1s1段（）、2段（）、时间（ ）0.29A1s1段（）、2段（）、时间（ ）检验标准：动作值与整定值误差不超过% 检验结果： 合格 不合格 调试人签名：

8、3.4 小电流接地保护零序电流变换器额定值是1A，过载倍数1.2，使用时请勿长时间输入大电流以免损坏变换器。小电流接地选线功能适用于中性点不接地系统或中性点经消弧线圈接地系统。对中性点不接地系统判据如下：(1) 取零序电压作为启动量，经指定的零压启动延时确认；(2) 零序电流大于整定值；(3) 零序电流相角滞后零序电压为0180。继保测试仪输出的Ua、Ub、Uc任取一相作为零序电压Uo，Ia、Ib、Ic任取一相作为零序电流Io，Uo30V90，Io0.5A（89顺时针到-89）。压板：小电流接地投整定值：零压启动定值30V，延时1s。零序电流启动值0.5A，延时1.00s。控制字：跳闸退、经消

9、弧线圈接地投现象：小电流接地告警，告警灯亮；故障电流消失后，告警灯灭。控制字：跳闸投、经消弧线圈接地投现象：小电流接地跳闸，跳闸灯亮；故障电流消失后，跳闸灯保持。检验标准：动作值与整定值误差不超过% 检验结果： 合格 不合格 调试人签名：3.5 低电压保护当电容器组所接母线突然失压时，电容器的积累电荷尚未释放前，若电压立即恢复而电容器再次充电或电压恢复时变压器与电容器同时投入，可能造成电容器的过电压损坏，就需要装设低电压保护。PT断线、断路器分位都闭锁低电压保护。开关位给到外部开入“DL合闸”和“DL分闸”。图中：Tdy为低电压保护延时压板：低电压投整定值：线电压70V，延时2秒，开关位闭锁投

10、，PT断线闭锁投。电流：Ia32=Ib272=Ic152=0.60A电压1：Ua0=Ub240=Uc120=57.73V三相电压同时手动自动减至电压2：Ua0=Ub240=Uc120=40.0V经保护延时后，低电压保护动作出口。PT断线闭锁检验。控制字“PT断线闭锁”投。步骤：(1)低电压保护延时整定到10秒以上；(2)两相或三相电压断线，10秒后装置判PT断线。低电压保护应不动作。开关位闭锁检验。控制字“开关位闭锁”投。步骤：(1) 模拟操作机构分位；(2) 降低三相电压到40V以下。保护应不动作。检验标准：动作值与整定值误差不超过% 检验结果： 合格 不合格 调试人签名：3.6过电压保护断

11、路器分位都闭锁过电压保护。开关位给到开入“DL合闸”和“DL分闸”。图中：Tgdy为过电压保护延时压板：过电压投整定值：段110V（线电压），延时0.2秒，段105V，延时0.5秒。电压1：Ua0=Ub240=Uc120=50.00V三相电压同时手动自动加至电压2：Ua0=Ub240=Uc120=64.0V（段）/60.6V（段）经保护延时后，过电压保护动作。开关位闭锁情况。控制字“开关位闭锁”投。步骤：(1) 模拟操作机构分位；(2) 升高线电压到定值以上。保护应不动作。检验标准：动作值与整定值误差不超过% 检验结果： 合格 不合格 调试人签名：3.7过负荷保护压板：过负荷投控制字：过负荷跳

12、闸投/退（投，动作于跳闸；退，动作于告警）整定值：电流值3.5A，延时1s。Ia、Ib、Ic任意一相超过过负荷启动定值，并达到延时值。图中：Tfh为过负荷保护延时故障量持续时间跳闸投跳闸退动作时间合格3.6A1.5s动作（）告警（）A()、B()、C()3.4A1.5s动作（）告警（）A()、B()、C()检验标准：动作值与整定值误差不超过% 检验结果： 合格 不合格 调试人签名：3.8不平衡电流保护本装置设有一段不平衡电流保护，以切除电容器组内部的故障。不平衡电流变换器额定值是5A，过载倍数1.2，使用时请勿长时间输入大电流以免损坏变换器。压板：不平衡电流投整定值：2.00A，0.5秒。故障电流持续时间动作情况动作时间合格2.1A1s动作（）A（）、B（）、C（）1.9A1s动作（）A（）、B（）、C（）检验标准：动作值与整定值误差不超过% 检验结果： 合格 不合格 调试人签名：3.9不平衡电压保护本装置设有一段不平衡电压保护，以切除电容器组内部的故障。不平衡电压的电压变换器额定值是100V，过载倍数1.2。 压板：不平衡电压投整定值：20.0V，0.5s。故障电压持续时间动作情况动作时间合格20.6V1s动作（）19.4V1s动作（）检验标准：动作值与整定值误差不超过% 检验结果： 合格 不合格 调试人签名：4.
