雨污水试验计划(新)

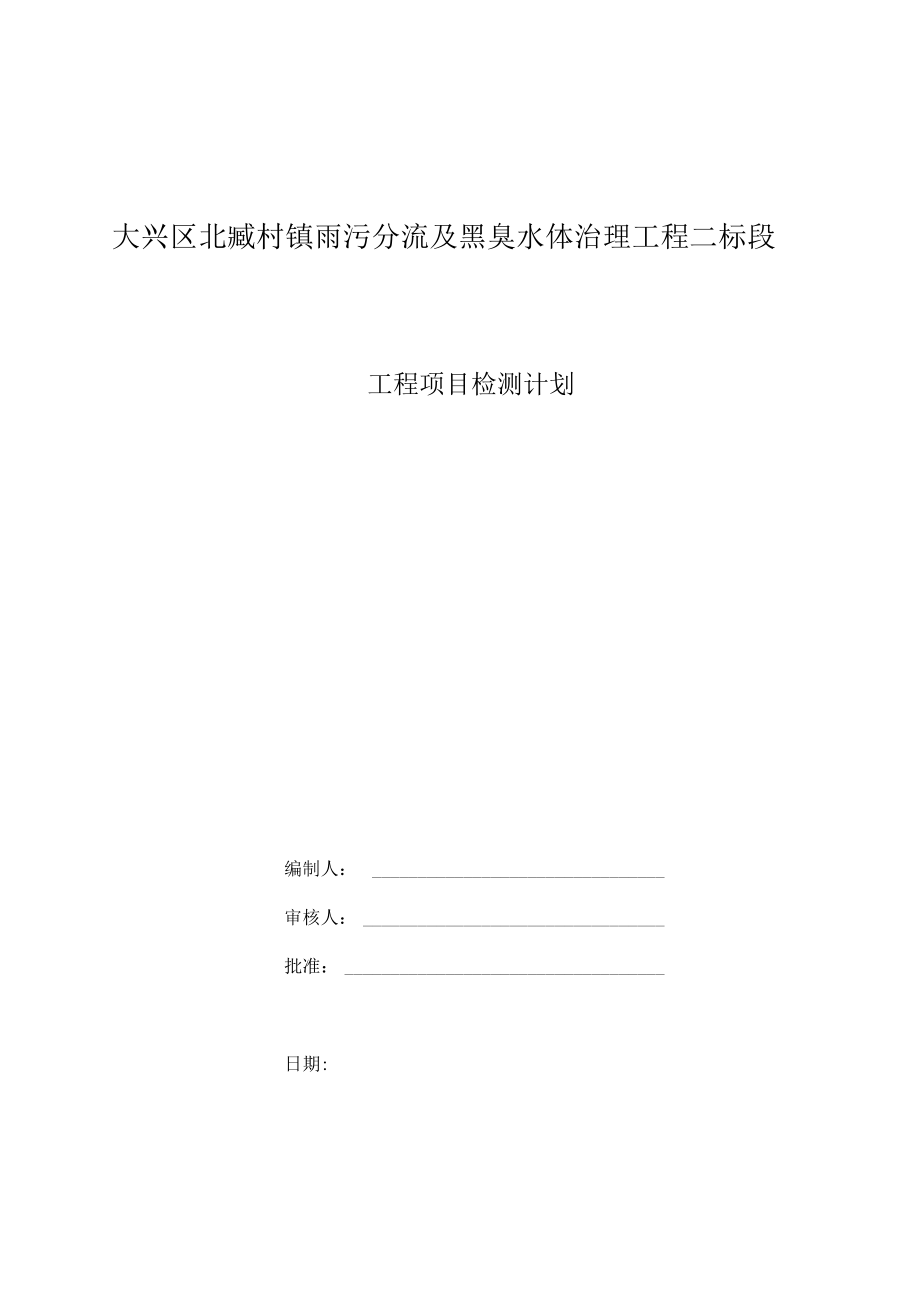

1、大兴区北臧村镇雨污分流及黑臭水体治理工程二标段工程项目检测计划编制人： 审核人：批准：日期:一、工程概况 1二、编制目的 1三、编制依据 1四、相关单位 3五、试验检测总体安排 31 、原材料取样原则 32、原材料、构配件等取样频率、方法及数量 4（ 1）土工试验 4（ 2）双壁波纹管（排水管材） 4（ 3）钢筋混凝土排水管（排水管材） 4（ 4）混凝土砌块（排水检查井砌筑） 5（ 5）烧结页岩砖（排水构筑物砌筑） 5（ 6）井盖、雨水篦子 6（ 7）热轧带肋钢筋、热轧光圆钢筋（竖井支护） 6（ 8）普通混凝土 7（ 9） 抗渗混凝土（井墙、灌孔、底板） 7（ 10）砌筑砂浆（排水构筑物砌筑）

2、 8（ 10） 锚喷混凝土 8（ 11）塑料检查井 11七、工程质量检测 11八、其它说明 11一、工程概况大兴区位于北京城的东南部，大兴新城北距市中心13 公里，是距离北京市区最近的远郊区。大兴区东临通州北京城市副中心，南临河北省固安县、霸州市，西与房山区隔永定河为邻，北接丰台区、朝阳区，面积 1040KM2大兴区下辖5个街道， 14 个建制镇， 119 个居委会， 527 个行政村。北臧村镇位于大兴区永定河畔，紧邻中关村国家自主创新示范区大兴生物医药产业基地，毗邻地铁4 号线（大兴线） ，南六环、京开高速、魏永路、芦求路、黄良路纵横交错穿境而过，交通便利、位置优越、境内空气清新、环境优美，

3、被誉为 “绿港休闲小镇” 。 北臧村镇域总面积47.65 平方公里， 现辖六合庄村、 马村、新立村、桑马房村、八家村、西大营村、大臧村、赵家场村、巴园子村、诸葛营村、西王庄村、皮各庄一村、皮各庄二村、皮各庄三村、梨园村、前管营村、北高各庄村，共计17 个行政村，常驻人口 3.6 万余人，其中户籍人口 1.5 万余人，流动人口 2.1 万余人。本工程为北臧村镇各个村庄采用雨污分流制排水体制，污水管要求实现每家每户均可接入，雨水按照最终排出口随道路铺设。二、编制目的加强工程试验资料的统一管理，提高工程试验管理水平。确保工程质量符合国家规范、规程并做到真实、有效、准确、完整、及时。使竣工、验收具有可

4、靠的试验资料，为试验人员在施工过程中提供工作依据。三、编制依据本工程质量检测依据工程设计文件、相关主要行政法规、技术标准及文件：1. 本工程施工组织设计2. 本工程设计图纸3. 土工试验规程 SL237-19994. 通用硅酸盐水泥 GB175-20075. 普通混凝土配合比设计规程 JGJ55-20116. 水工混凝土试验规程 SL352-20067. 建设用砂GB/T14684 20118. 建设用卵石、碎石GB/T14685 20119. 水利水电建设工程验收规程SL223 200810. 水利水电工程施工质量检验与评定规程SL176 200711. 混凝土质量控制标准 GB50164-

5、9212. 钢筋焊接接头实验方法标准 JGJ/27-201413. 回弹法检测混凝土抗压强度技术规程 JGJ/T23-201114. 砌体工程施工及验收规范GB50203-201115. 给排水管道工程施工及验收规范 GB50268-200816. 水工混凝土试验规程 SL 352-200617. 水工建筑物水泥灌浆施工技术规范 SL 62-201418. 埋地用聚乙烯(PE)结构壁管道系统第1部分：聚乙烯双壁波纹管材GB/T19472.1-200419. 普通混凝土小型砌块 GB/T8239-201420. 铸铁检查井井盖检验标准(CJ/3012-1993 )21. 建筑小区排水用塑料检查井

6、CJ/T 233-200622. 工程各部分质量要求设计文件及其它规程规范与委托方签订的质量检测合同书。四、相关单位建设单位：北臧村镇水务站北京北控兴北水环境治理有限公司设计单位：北京市市政工程设计研究总院有限公司监理单位：北京阳光政信投资有限公司施工单位：河北水利工程局质量监督单位： 北京市大兴区水利工程质量监督站五、试验检测总体安排1、原材料取样原则对于进场原材料、构配件等，进场时必须拿到盖有厂家公章的出厂合格证和出厂质量检测报告；对于从销售商处采购只能拿到复印件的，必须加盖销售公司红章，且销售商必须持有生产厂家授权销售委托书。取样人员应保证样品的真实性、完整性和原始性，对于取样后样品需要

7、密封保存和其他保存要求的，应按照要求执行。对于需要送检的样品，取样需遵循设计及规范要求。送样台帐或送样单上应清楚填写以下内容：取样时间、送样时间、使用工程部位、样品规格种类和和数量、 生存厂家、 批号、 所需检测项等， 其中有监理见证取样的还需填写见证取 （送）样单、材料构配件送检委托单。试验人员应结合工程实际及施工进度按规范和设计要求开展试验工作，不得弄虚作假。2、原材料、构配件等取样频率、方法及数量(1) 土工试验材料名称使用部位试验项目组批原则及取样规定回填土(轻型)沟梢回填、基坑回填最大干密度最佳含水率每批质量相同的土、中粗砂、天然级配砂石，应检验13次。中粗砂管道砂基础天然级配砂石竖

8、井回填(2)双壁波纹管(排水管材)取样频率同一批原料，同一配方和工艺情况下生产的同一规格管材为一批，管材内径w 500mm寸，每批数量不超过60t,如数量少，生产期7天尚不足60t,则以7天 产量为一批；管材内径>500mnm寸，每批数量不超过300t,如生产数量少，生产期 30天尚不足300t,则以30天产量为一批。取样方法及数量应按同一场地、同规格分批验收，管材内径w 500mm寸，按照60t或7天产量为一批验收；随机选取一根管材截取 3m试验项目：环刚度、环柔性、烘箱试验。(3)钢筋混凝土排水管(排水管材)取样频率相同原材料、相同工艺生产的同一规格、同一种外压荷载级别的管子组成一个

9、验收批。不同管径批量数分别为：产品品种公称内径Q (mm)批量(根)钢筋混凝土排水管200500<25006001400<200015002200< 150024003500< 1000取样方法及数量外观质量、尺寸偏差：从受检批中采用随机抽样的方法抽取10 根管子，逐根进行外观质量和尺寸偏差检验。内水压力和外压荷载：从混凝土抗压强度、外观质量和尺寸偏差检验合格的管子中抽取2 根管子。一根检验内水压力，另一根检验外压裂缝荷载。试验项目：抗压强度、内水压力。（ 4）混凝土砌块（排水检查井砌筑）强度等级为MU10。取样频率同厂家，同品种，同规格，同等级， 1 万块为一验收批，

10、不足1 万块按一批计。取样方法及数量每批从尺寸偏差和外观质量检验合格的砌块中，随机抽取抗压强度试验试样一组（ 5 块） 。试验项目：抗压强度。（ 5）烧结页岩砖（排水构筑物砌筑）强度等级为MU10。取样频率3.5万15万块为一验收批，不足3.5万块也按一批计。取样方法及数量每一验收批随机抽取试样一组（ 10 块） 。试验项目：抗压强度。（ 6）井盖、雨水篦子取样频率产品以同一规格、同一种类、同一原材料在相似条件生产的检查井盖构成批量。一批为 100 套检查井盖，不足100 套进也作为一批。取样方法及数量应以同一规格、同一种类、同一原材料在相似条件生产的检查井盖分批验收，随机抽取一套进行检验。试

11、验项目：残余变形、抗压强度。（ 7）热轧带肋钢筋、热轧光圆钢筋（竖井支护）取样频率同一厂别、同一炉罐号、同一牌号、同一尺寸、同一交货状态，每一验收批重量通常不大于 60t 。 允许由同一牌号、同一冶炼方法, 同一浇注方法的不同炉罐号组 成混合批。各炉罐号含碳量之差不大于 0.02%, 含锰量之差不大于0.15%，混合批的重量不大于60t 。取样方法及数量每一验收批取一组试件（拉抻 2 个、弯曲 2 个） ，拉伸试件长度不小于10d+200mm 500mm 冷弯试件长度不小于 5d+150mm 300mm。超过 60t 的部分，每增加 40t （或不足 40t 的余数） ，增加一 个拉伸试验试件

12、和一个弯曲试验试件。在任选的两根钢筋切取。试验项目：抗拉试压、抗弯试验、重量偏差。（ 8）普通混凝土试件的留置原则每拌制100盘且不超过100m3的同配合比的混凝土，取样不得 少于一次；每工作班拌制的同一配合比的混凝土不足100 盘时，取样不得少于一次；当一次连续浇筑超过1000m3 时，同一配合比混凝土每200 mm3 混凝土取样不得少于一次；采用标准养护的试件，应在温度为 20+ -5 的环境中静置一昼夜至第二昼夜，然后编号，拆模。拆模后的试件应立即放在温度为（20+ -2 ）、相对湿度为95%以上的标准养护室中养护或在温度为（ 20+ -2 ）的不流动的Ca（OH）2 饱和溶液中养护。标

13、准养护室内，试件应放在架上，彼此间距为10mm-20mm并应避免用水直接淋刷试件；采用与构造物或构建物同条件养护的试件，成型后即应覆盖表面，试件的拆摸时间于可与实际构件的拆模时间相同，拆模后，试件仍需要保存同条件养护；标准养护龄期为 28 天（从搅拌加水开始计时）试件拆模后，应准确填写制件日期，砼标号、试件编号、取样工程部位等，并同时登记相关试验台帐。试验项目：抗压强度。（ 9）抗渗混凝土（井墙、灌孔、底板）试件的留置原则连续浇筑抗渗混凝土每500 m3应留置一组抗渗试件（一组为6个抗渗试件），且每项工程不得少于两组。采用预拌混凝土的抗渗试件，留置组数应视结构的规模和要求而定。混凝土的抗渗性能

14、，应采用标准条件下养护混凝土抗渗试件的试验结果评定。留置抗渗试件的同时需留置抗压强度试件并应取自同一盘混凝土拌合物中。取样方法同普通混凝土，试块应在浇筑地点制作。试验项目：抗渗性能、抗压强度。（ 10）砌筑砂浆（排水构筑物砌筑）采用M10砌筑砂浆。以同一砂浆强度等级，同一配比，同种原材料250m3砌体为一个取样单位，每取样单位标准养护试块的留置不得少于一组（ 每组 3 块 ） 。干拌砂浆：同强度等级每 400t 为一验收批，不足400t 也按 一批计。每批从 20 个以上的不同部位取等量样品。总质量不少 于 15kg ，分成两份，一份送 试，一份备用。试验项目：抗压强度。（ 10）锚喷混凝土硅

15、酸盐水泥对同一水泥厂生产的同期出厂的同品种、同强度等级、以一次进厂（场）的同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200t 。随机从不少于 20 袋中各取等量水泥，经混拌均匀后，再从 中称取不少于 12kg 的水泥作为试样。检验期超过三个月，应再送试。各项指标不得低于硅酸盐水泥、普通硅酸盐水泥（GB175-2007）要求。若对质量有怀疑时，应随时检查，并按试验结果使用。试验项目：水泥安定性、凝结时间、强度。骨料应按同一产地、同规格分批验收，用大型工具运输的以400m缄300t为一批验收；当砂石质量稳定、进料量又较大时，可按 1200t为一批验收。每批至少取 样一次，做筛分、堆积密

16、度、表观密度、空隙率、含沙量、泥块含量、针片装含 量、压碎指标等试验，各指标应满足规范和设计要求。每一验收批在料堆抽样时，取样部位应均匀分布。先将表层铲除，然后由各部 位抽取大致相等的石子共15份（在料堆的顶部、中部和底部各由均匀分布的 5个 不同部位取得）组成一组样品；从皮带机上取样时，应在其尾部定时抽取。每批试 样取样量应多于试样用量的一倍，约取 60kg。细骨料采用坚硬耐久的粗、中砂，细度模数大于2.5 ,使用时的含水率控制在5%7%粗骨料采用强度符合规范要求的卵石或碎石，颗粒径15mm左右；喷射混凝土中不应使用含有二氧化硅的骨料。喷射混凝土的骨料级配，应满足表 4的规 一喷射混凝土用骨

17、料级配表4项目通过各种筛孔径的累计重量百分数（%0.6mm1.2mm2.5mm5.0mm10mm15mm优17-2223-3135-4350-6073-82100良13-3118-4126-5440-7062-90100细集料应按同一场地、同规格分批验收，用大型工具运输的400m3或600t为一批验收，用小型工具运输的以200m域300t为一批验收；当砂石质量稳定、进料量又 较大时，可按2000t为一批验收。每批至少取样一次做筛分、视比重、含泥量、 泥块含量、云母含量等试验，各指标应满足规范和设计要求。取样应有代表性。每一验收批在料堆抽样时，现将表层铲除，试样可从料堆自上而下、不同方位均匀选取

18、8 个部位进行抽取，每批试样取样量应多于试样用量的一倍，约 20kg。外加剂减水剂、引气剂、缓凝剂、早强剂，每一批号为一取样单位，掺量大于1%（含1%）同品种的外加剂以100t 为一批，掺量小于1%的外加剂以50t 为一批，掺量小于 0.01%的外加剂以12t 为一批；速凝剂，同一厂家、同一品种每 20t 为一批。一批外加剂进场的数量不足一批数量时，应视为一批进行检验。减水剂、引气剂、缓解剂、早强剂取样时应有代表性并混合均匀，且样品数量不少于 0.2t 水泥所需的外加剂用量; 速凝剂取样时从16个不同点取样， 每点取样250g,总数量不少于4000g配合比设计掺入速凝剂的喷射混凝土 28d 龄期强度会降低25%30%，其水灰要比未掺速凝剂的喷射混凝土低0.030.05 ，应通过试验确定速凝剂的掺量，室内确定的配合比的喷射混凝土必须经过现场试喷，测定其初凝时间和终凝时间及回弹率。通过调整喷射混凝土的工艺，并制作大板测定混凝土强度，确保其设计要求后，方可最终确定喷射混凝土的施工配合比，并将其报送监理批准。喷射混凝
