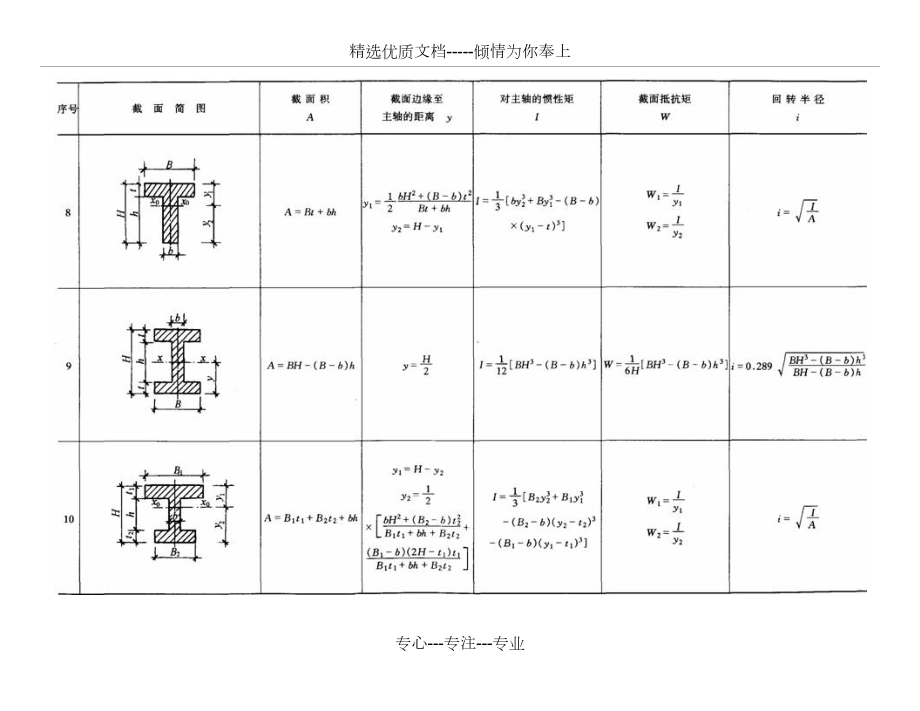

1、精选优质文档-倾情为你奉上常用截面几何与结构力学表注：1I称为截面对主轴（形心轴）的截面惯性矩（mm4）。基本计算公式如下：2W称为截面抵抗矩（mm3），它表示截面抵抗弯曲变形能力的大小，基本计算公式如下：3i称截面回转半径（mm），其基本计算公式如下：4上列各式中，A为截面面积（mm2），y为截面边缘到主轴（形心轴）的距离（mm），I为对主轴（形心轴）的惯性矩。5上列各项几何及力学特征，主要用于验算构件截面的承载力和刚度。专心-专注-专业单跨梁的内力及变形表（1）简支梁的反力、剪力、弯矩、挠度（2）悬臂梁的反力、剪力、弯矩和挠度（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度（4）两端固定

2、梁的反力、剪力、弯矩和挠度（5）外伸梁的反力、剪力、弯矩和挠度等截面连续梁的内力及变形表 二跨等跨梁的内力和挠度系数注：1在均布荷载作用下：M表中系数ql2；V表中系数ql；w =表中系数ql4/(100EI)。2在集中荷载作用下：M表中系数Fl；V表中系数F；w =表中系数Fl3/(100EI)。例1已知二跨等跨梁l5m，均布荷载q11.76kN/m，每跨各有一集中荷载F29.4kN，求中间支座的最大弯矩和剪力。解MB支（0.12511.7652）（0.18829.45）（36.75）（-27.64）64.39kNmVB左（0.62511.765）（0.68829.4）（36.75）（20.23）56.98kN例2已知三跨等跨梁l6m，均布荷载q11.76kN/m，求边跨最大跨中弯矩。解M10.08011.766233.87kNm。不等跨连续梁的内力系数1）二不等跨梁的内力系数注：1M表中系数ql21；V表中系数ql1；2（Mmax）、（Vmax）表示它为相应跨内的最大内力。2）三不等跨梁内力系数注：1M表中系数ql21；V表中系数ql1；2（Mmax）、（Vmax）为荷载在最不利布置时的最
