空调工程课程设计

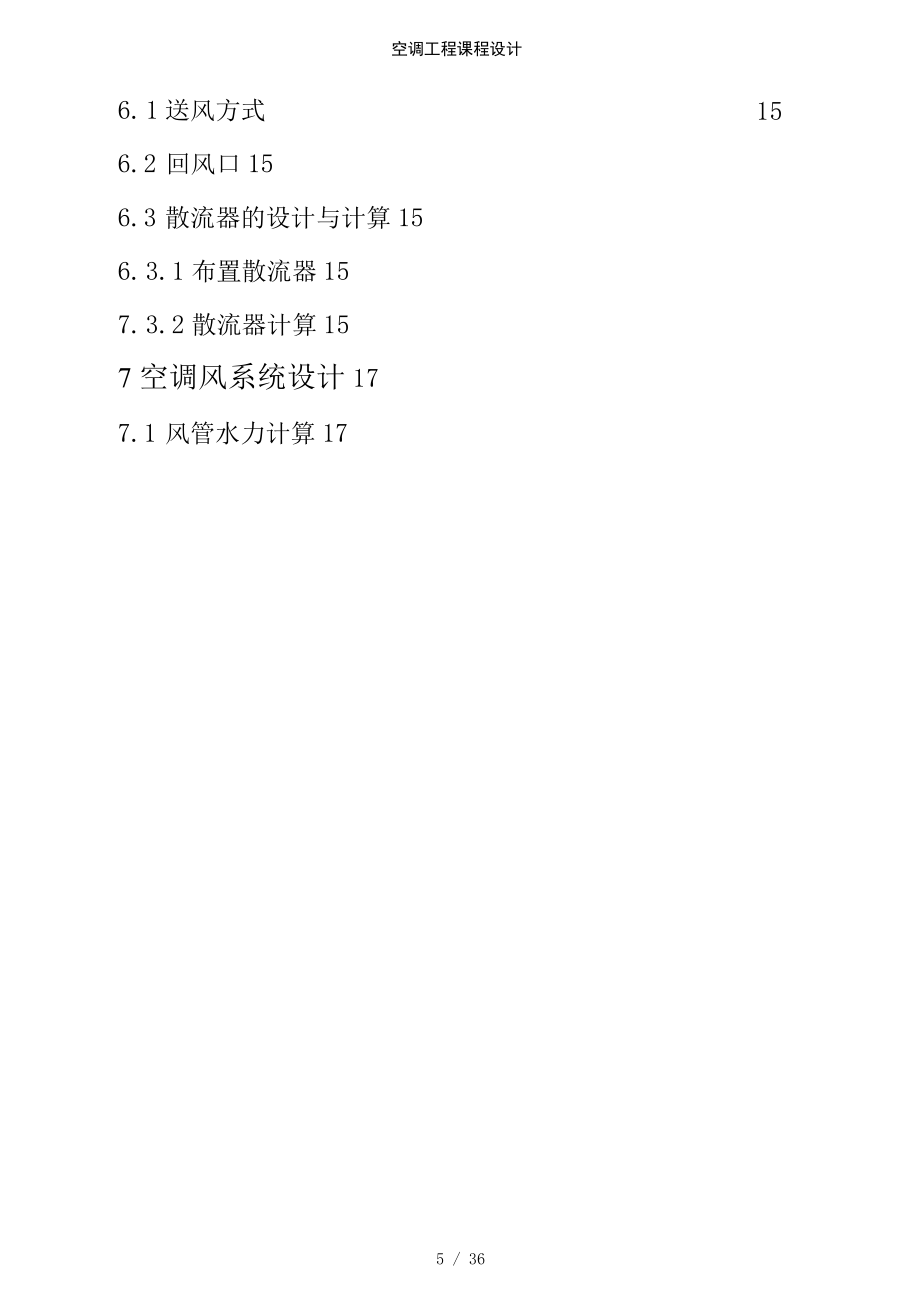

1、空调工程课程设计空调工程课程设计课题名称：某办公楼空调系统设计一学生学号：专业班级：建环091学生姓名：孙德智指导教师：陶丽课题工作时间：2012.11.262012.12.55 / 36目录第一部分方案设计1 .设计总说明12 .设计题目及相关参数12.1 设计题目12.2设计原始资料12.3室外气象资料22.4室内设计参数33,冷负荷、热负荷、湿负荷的计算（14号房）33.1夏季冷负荷计算33.1.1屋顶冷负荷33.1.2南外墙冷负荷43.1.3内墙内门-内窗冷负荷43.1.4照明散热形成的冷负荷53.1.5设备散热形成的冷负荷53.1.6人体散热引起的冷负荷63.1.7各项逐时冷负荷汇总

2、73.2冬季热负荷计算73 .3湿负荷计算84 .送风状态、送风量、新风量的确定85 .空气处理方案分析及计算95.1 风机盘管加新风空调系统的空气处理过程95.1.1夏季空气处理过程95.1.2冬季空气处理过程115.2风机盘管选型146.气流组织设计与计算15156. 1送风方式6.2 回风口156.3 散流器的设计与计算156. 3.1布置散流器157. 3.2散流器计算157空调风系统设计177.1 风管水力计算178. 1.1绘制系统轴测图178.1 2计算各环路阻力177.1.3检查并联管路的阻力平衡267.1.4确定最不利环路阻力267 .2空气处理机组选型268 .设备汇总及设

3、计说明279 .参考文献29第二部分设计小结1 .设计小结30空调工程课程设计5 / 36第一部分方案设计L设计总说明本设计是北京市某办公楼空调系统设计，拟为其设计一套既合理实用，乂能兼顾节能要求的空调系统，在为工作人员提供舒适环境的同时尽量节约能源。设计的主要内容有：空调冷、热负荷的计算；空调系统方案的确定；空调末端处理设备的选型；风系统的设计与计算等。根据建筑物本身的特点、功能需要和有关规范要求，确定本建筑会议室采用风机盘管加新风调节系统。关键词：办公楼风机盘管加新风系统2 .设计题目及相关参数2.1设计j目:某办公楼空调系统设计2.2设计原始资料：2.2.1工程概况、设计依据、室内设计参

4、数见空调制冷专业课程设计指南。2.2.2土建资料：（空调工程附录）（1）北京外墙：2号，II类（2）内墙：按实用供热空调设计手册中表11.4-1至表11.4-4中的2号（3）楼板：按实用供热空调设计手册中表11.4-1至表11.4-4中的36号（4）屋面1号，保温层采用沥青膨胀珍珠岩，北京保温层厚度150mm,表面为中等颜色（P=0.75）（5）内门：K=2.9W/（m2/K）（6）北京外窗：铝合金3mm双层玻璃，窗内侧装活动白叶窗帘（7）外门：K=4.65W/（m2/K）(8)层高：3.5m；门高2.1m；窗高：1.5m：窗宽：1.2m,0.8m：灯具全部为日光灯暗装，灯罩上有孔2.2.3冷

5、热源：(1)冷源：制冷机组获取冷冻水，7/12(2)热源：锅炉提供热水95/70C2.2.4新风量取25疝/(h*p)；人员密度:0.1人/加；照明密度：20W/；设备散热：llW/2.2.5其他参数见建筑图：外墙300m,内墙200nb窗宽1200、800,走廊1500,柱子600*6002.3 室外气象资料：2.3.1 地理位置：地点：中国北京经纬度：经度116.46纬度:39.422.3.2 夏季参数：表1夏季室外计算参数大气压室外日平均温度室外计算相对湿度室外干球温度室外湿球温度室外平均风速99987Pa29.158%33.626.32.2m/s2.3.3冬季参数:表2冬季室外计算参数

6、大气压室外计算温度室外计算相对湿度风力修正高度修正室外平均风速102573Pa-9.837%由于房间高度不高，不作考虑由于房间高度不高，不作考虑2.7m/s2.4 室内设计参数：（1）夏季室内设计计算参数:t（）=26,6o=55%,hNx=56.7kJ/kg,dNx=l1.7g/kg（2）冬季室内设计计算参数：to=20,力o=55%,hNd=40.7kJ/kg,dNd=8.1g/kg3.冷负荷、热负荷、湿负荷的计算（14号房）3.1 夏季冷负荷计算3.1.1 屋顶冷负荷III空调工程（黄翔主编，机械工业出版社）附录8查得北京屋顶的冷负荷计算温度逐时值twh即可按式和式心=（g+0火从。算出

7、屋顶逐时值冷负荷，屋顶地点修正值td在空调工程（黄翔主编，机械工业出版社）附录9中查得，北京的修正值为td=0外表面放热系数修正值匕在空调工程（黄翔主编，机械工业出版社）表3-7中查得匕=1.04,外表面吸收系数修正值k,在空调工程（黄翔主编，机械工业出版社）表3-8中查得，k“=0.94计算结果列于下表中表一3屋顶冷负荷屋顶冷负荷时间8:009:0010:0011:0012:0013:0014:0015:0016:0017:0018:00twl34.1033.1032.7033.0034.0035.8038.1040.7043.5046.1048.30td0.00ka1.04kp0.94tw

8、l'33.3432.3631.9732.2633.2434.9937.2539.7942.5245.0847.22tnx26.00k0.43F20.79CL65.6256.8653.3755.9664.7280.37100.57123.28147.68170.57189.703.1.2 南外墙冷负荷由空调制冷专业课程设计指南表3-2（c）查得川型外墙冷负荷计算温度逐时值L外墙地点修正值td在空调工程（黄翔主编，机械工业出版社）附录9中查得，北京的修正值为td=O（外表面放热系数修正值k.在空调工程（黄翔主编，机械工业出版社）表3-7中查得k“二L04,外表面吸收系数修正值匕在空调工程（

9、黄翔主编，机械工业出版社）表3-8中查得，kP=0.94,将其计算结果列入下表中表4南外墙冷负荷南外墙冷负荷时间8:009:0010:0011:0012:0013:0014:0015:0016:0017:0018:00twl38.1037.0036.1035.6035.6036.0037.0038.4040.1041.9043.70td0.00ka1.04kP0.97twl'38.4337.3336.4235.9135.9136.3737.3338.7440.4L042.2744.08tnx26.00k1.50F3.15CL58.7353.5349.2346.8246.8249.005

10、3.5360.2068.2876.8885.433.1.3 内墙内门内窗冷负荷由空调工程（黄翔主编，机械工业出版社）附录4查出北京地区夏季空气调节室外计算日平均温度twp=29.TC和夏季空气调节室内计算温度tnx=26,查空调工程（黄翔主编，机械工业出版社）表3-9得出Atls,由空调工程（黄翔主编，机械工业出版社）附录5和附录6查出内墙，内门，内窗的传热系数K,分别为2.01,2.90,5.80,将其计算结果列入下表中表一5内墙，内门内窗冷负荷内墙冷负荷内门冷负荷内窗冷负荷twp29.1029.1029.10Atls1.001.001.00tls30.1030.1030.10tnx26.0

11、026.0026.00k2.012.905.80F43.531.581.80CL358.69IS.7342.803.1.4 照明散热形成的冷负荷由于灯具全部为日光灯暗装，灯罩上有孔。镇流器消耗功率系数取口=1,灯罩隔热系数取n2=0.5。根据室内开灯照明时间为内0018:00,开灯时数为10小时,III空调工程（黄翔主编，机械工业出版社）附录26查得照明散热冷负荷系数,按式。乙=1000勺%;花膻计算，计算结果列入下表中表一6照明冷负荷照明冷负荷时间8:009:0010:0011:0012:0013:0014:0015:0016:0017:0018:00C1Q0.690.860.890.900

12、.910.910.920.930.940.950.95nl1.00n20.50N415.80CL143.45178.79185.03187.二189.19189.19191.27193.35195.43197.51197.513.1.5 设备散热形成的冷负荷根据室内设备运行时间为8:0078:00,运行时数为10小时，由空调工程（黄翔主编，机械工业出版社）附录25查得设备显热散热冷负荷系数，按式d=QC/&计算，计算结果列入下表中表一7设备冷负荷设备冷负荷时间8:009:0010:0011:0012:0013:0014:0015:0016:0017:0018:00C1Q0.080.33

13、0.460.550.620.680.720.760.790.810.84Qs228.6918.3105.125.141.155.164.6173.180.185.192.CL075.47207879516806724103.1.6 人体散热引起的冷负荷办公室属于极轻劳动。查空调工程（黄翔主编，机械工业出版社）表3-15,当室内温度为26c时，成年男子每人散发的显热和潜热量为60.5W和73.3W,群集系数取力=0.9。根据每间办公室1人，在办公室时间为8:0018:00,共10小时.，由空调工程（黄翔主编，机械工业出版社）附录27查得人体的显热散热冷负荷系数逐时值。按式CL=阳,陵计算人体显热

14、散热逐时冷负荷，按式。,=以"计算人体潜热散热引起的冷负荷，然后将其计算结果列入下表中表一8人体散热冷负荷人体散热冷负荷时间8:009:0010:0011:0012:0013:0014:0015:0016:0017:0018:00C1Q0.060.530.620.690.740.770.800.830.850.870.89QS60.50n2.00巾0.90Cis6.5357.7267.5275.1480.5983.8587.1290.3992.5794.7496.92ql73.50CL1132.30合计138.83190.02199.82207.11212.89216.15219.4

15、2222.69224.87227.04229.22空调工程课程设计3.1.7 各项逐时冷负荷汇总表一9各项逐时冷负荷汇总各项逐时冷负荷汇总时间8:009:0010:0011:0012:0013:0014:0015:0016:0017:0018:00屋顶65.656.8653.355.964.780.3100.5123.147.170.189.27627728685770外墙58.7353.5349.2346.8246.8249.0053.5360.2068.2876.8885.43内窗42.80内门18.73内墙358.69人体6.5357.7267.5275.1480.5983.8587.1

16、290.3992.5794.7496.92照明143.178.7185.187.189.189.191.2193.195.197.197.45903111919735435151设备18.3075.47105.20125.78141.79155.51164.66173.80180.67185.24192.10七层712.842.5880.911.943.978.1017.1061110411451181合计8595704331437.23.84.15.871一6层合计38834714.49635130527153865500.5627574258475953.3940.21.45.65.627

17、9.73.91.50.04注：由上表可以看出，此办公室最大冷负荷值出现在18时，其值为1181.8W3.2 冬季热负荷计算由公式HL=aFK(tgT叫)计算(1)屋顶：HL=l*20.79*0.43*(20+9.8)=266.403w(2)南外墙：HL=1*3.15*1.5*(20+9.8)=140.805w(3)内墙a：HL=0.7*2.01*7.35*3.5*(20+9.8)=1078.6w(4)内墙b：HL=0.4*4.8*2.01*3.5*29.8=402.51w(5)修正:南外墙HL=140.805*85%=119.684w总计：HL=1867.2w33湿负荷计算办公室属于极轻劳动。

18、查空调工程（黄翔主编，机械工业出版社）表3T5,当室内温度为26c时，成年男子每人散湿量为109g/h,当室内温度为20c时,成年男子每人散湿量为69g/h群集系数取力二0.9。根据每间办公室2人，人体的散湿量可按式。7=0.0013咋计算夏季2二0.001*0.9*2*109=0.20kg/h=0.0555g/s冬季2二0.001*0.9*2*69=0.124kg/h=0.03g/s4.送风状态、送风、新风量的确定以第7层14号房为例：（1）夏季室内设计状态：t0=26,弧二55%,hxx=56.7kJ/kg,小二11.7g/kg因为送风口温度5m,故送风温度取金=18用公式-4=21685

19、.76由于使用定风量设计W用公式/=/一，/=詈，_,名=1.0%+（2500+1.84匕）黑计算得1000出hte=46.22kJ/kg,dox=U.22g/kgqm=0.1lkg/s=330m3/h（2）冬季室内设计状态：to=2O,小广55%,hXd=40.7kJ/kg,dXd=8.Ig/kg热湿比£=g=-54115由于使用定风量设计w用公式品=厂，0“=普9,计算得，比一%气一%hod=57.67kJ/kg,九二7.83g/kg,tOd=31.3(3)单个房间空调系统最小新风量满足卫生要求见”m，2=fJQ,.w.P=2*25=50m3/h满足总风量10%的要求%.W3=&

20、#176;-。=33m3/h综上，单个房间空调系统最小新风量为仇尸50nl>h,新风比为15.2%。空气处理方案分析及计算5.1风机盘管加新风空调系统的空气处理过程在风机盘管加新风空调系统中，新风在夏季要经过冷却减湿处理，在冬季要经过加热或加热加湿处理。为了分析方便，可让风机盘管承担室内冷、热负荷，新风机组只承担新风本身的负荷。5.1.1夏季空气处理过程夏季空气处理过程h-d图见图17 / 36空调工程课程设计可求出hmx=44.47kJ/kg,hmx线与KrOx的延长线相交得Mx点。连接NrMx,NxMx是在风机盘管内实现的冷却减湿过程。E.确定新风机组负担的冷量和盘管负担的冷量新风机

21、组负担的冷量（KW）为盘管负担的冷量（KW）为Qo.WQm,W(%Vx)=0.44大WQo,F=4?/Q，NxMx)=134ZW其空气处理过程为5.1.2冬季空气处理过程冬季新风处理到室内比烯值的过程h-d图见图3oA.根据设计条件，确定室外状态点Wd和室内状态点Nd。Wd：，"二一9.8%二一8.4kJ/kg<rf=0.6g/kgNd：tNd=20hNd=40.6kJ/kgdNd=8.Ig/kgB.确定室内送风状态点Odo在冬季工况下，由于空调房间所需要的新风量和风机盘管机组处理的风量与夏季相同，因而，空调房间送风量(kg/s)为3/=378.4mfc/%由送风量的计算公式，

22、空调房间冬季送风状态点的比培hod(kj/kg)和含湿量dod(kj/kg)为S'1.86013= 54.9kJ/kg/_z_oi0.124d0d=九=SA-=7A5g/kgq,°13由（hod,dod）即可在h-d图上定出冬季的室内送风状态点Od。Od点与室内设计状态点Nd的连线也就是空调房间冬季的热湿比£d线。C.确定风机盘管处理后的空气状态点为了在冬季充分利用风机盘管的加热能力和减少新风系统在风机盘管停开时的能耗，并且考虑到冬季的送风温度不宜高于40,建议取=，Nd+（1520）C=38C式中tmd风机盘管处理后的空气状态点温度（）tnd室内设计状态点温度（C

23、）d.确定新风加热后的状态点ro冬季采用喷蒸汽加湿时，空气在h-d图上的状态变化是一等温过程。因此，新风加热后的状态点旷的温度应该等于状态点Ed的温度，由混合原理，二竺竺二如二组，计算出hed=27.3kJ/kg,等烙线hed马而西的延长统肝OdEdhod-h线交于Ed,可得ted=23.5。用tw'=ted可确定状态点由于空气的加热是一个等含湿量过程，即则由（twdwd）即可确定出新风加热后的状态点W'点。E.确定风机盘管机组的加热量Qf=ZmCpQm厂之）=确定新风机组的加热量Qw=,wCp«w，一八收）二056%卬以确定新风机组的加湿量W=%,W（£/

24、一dwd）=°0255kg/S其空气处理过程为11/36空调工程课程设计图45 .2风机盘管选型风机盘管选择TCR300C中档吊顶暗装风机盘管（两排管）参数如下：表一10TCR300c中档吊顶暗装风机盘管（两排管）额定风量450总风量W2025显冷量W1460风机形式前曲多翼镀锌钢板离心式双吸风机数量2电机形式单相电容运转式电机绝缘等级B电源220v/r/50Hz数量1高档输入功率W低静压（12Pa）4530Pa静压5550Pa静压62换热器结构形式铜管串套高效双翻边铝翅片，胀紧成一体最大工作压力MPa2.0进出水管管径Rc3/4（锥管内螺纹）水流量kg/h460水流量kPa12机组

25、重量kg14外形尺寸mm氏805宽470ifir240高档噪声dB（A）低静压（12Pa）3730Pa静压4050Pa静压43凝结水管R3/4（锥管外螺纹）6 .气流组织设计与计算6. 1送风方式上送上回送风，散流器平送6.2回风口选择单层白叶风口为回风口，回风速度为4m/s6.3散流器的设计与计算6.3.1布置散流器房间面积为20.79/,所以采用一个方形散流器，高度2.5m6.3.2散流器计算（1）选用方形散流器，假定散流器喉部风速vd为3.而/s,则单个散流器所需的喉部面积为幺计算如下qv0.132=0.037mvdn3.5*1（2）选用喉部尺寸为180*180mm的方形散流器，则喉部实

26、际风速为=0.13"-1*0182-4m/5（3）散流器实际出口面积约为喉部面积的90%,则散流器的有效流通面积尸=90%*0.182=QQ29m2（4）散流器出口风速为VJVo=4.4m/5小、I省甲班Ku°5x二To匕90%计算射程m 2.02m1.4*4.4*70X)29nn_0.5-O.u/（6）散流器中心到区域边缘距离为1.8m,根据要求，散流器的射程应为散流器中心到房间货区域边缘距离的75%,所需最小射程为：1.8*75%=1.35m<2.02m,因此，射程满足要求。计算室内平均风速0.38IrL0.381*2.02V二(36/4 + 3.52 /&quo

27、t;一亿2/4+”2r（7）夏季工况送冷风，则室内平均风速为0.20*1.2=0.24,满足舒适性空调夏季室内风速不应大于0.3m/s的要求。校核轴心温差衰减空上加、然上加0="*8.7=1.08Ar0匕匕4满足舒适型空调温度波动范围±L5c的要求7.空调风系统设计7.1风管水力计算图57.1.1绘制系统轴测图，如图5所示。并对各管段进行编号，标注管段长度和风量。7.1.2计算各环路阻力A.选定管段10-11-12-13-14-15-16-17-7-8-9,逐段计算摩擦阻力和局部阻力。（1）管段10-11：（风量厂110/?,管段长1=6.65m）摩擦阻力部分：初选流速为4

28、m/s,风量为IIO/，算得风道断面面积为9=-"（）_=0.007/将F'规格化为120*120mm,F=0.12小，这时实际流速为3600*42. 122m/s,流速当量直径为120mm。根据流速2.122m/s和流速当量直径120mm,查图7-2,得到单位长度摩擦阻力Rm=l.oPa/m,管段10-11的摩擦阻力RmlO-ll=lRm=6.65*1.5=9.975Pa局部阻力部分：该段存在局部阻力的部件有3个弯头，1个阀门弯头：查附表7-1序号11得=1.2阀门：查附表7-1序号34得自二10该段局部阻力Z=，2二二36.74Pa2该管段总阻力Z=9.975+36.74

29、=46.718Pa管段11-12：（风量L=212?3?，管段长1=2.9m）摩擦阻力部分：初选流速为4m/s,风量为212/?,算得风道断面面积为717F'=-=0.0147/将f'规格化为160*120mm,F=0.0147/m2,这时实际流3600*4速为3.067m/s,流速当量直径为137.14mm。根据流速3.067m/s和流速当量直径137.14mm,查图7-2,得到单位长度摩擦阻力Rm=2.3Pa/m,管段11-12的摩擦阻力RmH-12=lRm=6.67Pa局部阻力部分：该段存在局部阻力的部件有一个90°矩形断面送出三通90°矩形断面送出三

30、通：查附表7-1序号19得=0.0462该段局部阻力Z=，J=2.596Pa2该管段总阻力Z=6.67+2.596=9.266Pa管段12-13：（风量L=287?3?，管段长1=3.8m）摩擦阻力部分：初选流速为4m/s,风量为287J/，算得风道断面面积为F=0.0199/n2F,规格化为160*160mm,F=0.0256/,这时实际流3600*4速为3.llm/s,流速当量直径为160mm。根据流速3.llm/s和流速当量直径160mm,查图7-2,得到单位长度摩擦阻力Rm=l.3Pa/m,管段12T3的摩擦阻力Rm12-13=lRm=4.94Pa局部阻力部分：该段存在局部阻力的部件有

31、一个90°矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得;二02该段局部阻力Z二，二二OPa该管段总阻力Z=4.94Pa管段13-14：（风量L=362加/人管段长l=3.4m）摩擦阻力部分：初选流速为4m/s,风量为362尸?，算得风道断面面积为AF9=0.025m2规格化为160*160mm,F=0.0256,这时实际流速3600*4为4.02m/s,流速当量直径为160mm。根据流速4.02m/s和流速当量直径160mm,查图7-2,得到单位长度摩擦阻力Rm=2Pa/m,管段13-14的摩擦阻力Rml3-14=lRm=6.8Pa局部阻力部分：该段存在局

32、部阻力的部件有一个90°矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得；二0该管段总阻力Z=6.8Pa管段14-15：（风量L=437?3/，管段长l=3.8m）摩擦阻力部分：初选流速为4m/s,风量为43763/力，算得风道断面面积为F'=4第=0.0362将F'规格化为200*160mm,F=0.032/?2,这时实际流速为3600*43. 8m/s,流速当量直径为177.7mm。根据流速3.8m/s和流速当量直径177.7mm,查图7-2,得到单位长度摩擦阻力Rm=2.4Pa/m,管段14-15的摩擦阻力ARml4-15=lRm=9.1

33、2Pa局部阻力部分：该段存在局部阻力的部件有一个90°矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得1二0该段局部阻力Z二，该管段总阻力Z=9.12Pa管段15-16:（风量L=587加管段长l=7m）摩擦阻力部分：初选流速为4m/s,风量为587/，算得风道断面面积为F'=0.041/7?3600*4将F'规格化为250*200mm,F=0.05m2,这时实际流速为3.26m/s,流速当量直径为222.22mm。根据流速3.26m/s和流速当量直径222.22mm,查图7-2,得到单位长度摩擦阻力Rm=l.2Pa/m,管段15-16的摩擦阻

34、力Rml5-16=lRm=8.4Pa局部阻力部分：该段存在局部阻力的部件有一个90°矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得；二0该管段总阻力Z=8.4Pa管段16-17:（风量L=662加3/,管段长l=L4m）摩擦阻力部分：初选流速为4m/s,风量为662/力，算得风道断面面积为F'=佻2=0.046病将F'规格化为250*200mm,F=0.05m2,这时实际流速为3600*43.678m/s,流速当量直径为222.22mm。根据流速3.678m/s和流速当量直径222.2mm,查图7-2,得到单位长度摩擦阻力Rm=L8Pa/m,

35、管段16-17的摩擦阻力ARml6-17=lRm=:2.5Pa局部阻力部分：该段存在局部阻力的部件有一个90。矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得;二0该段局部阻力Z二，该管段总阻力Z=2.5Pa管段17-7：（风量厂787疗/,管段长1=7.5m）摩擦阻力部分：初选流速为4m/s,风量为7877/，算得风道断面面积为7X7F'=一-一=0,05482将F'规格化为250*250mm,F=0.0625w2,这时实际流3600*4速为3.5m/s,流速当量直径为250mm。根据流速3.5m/s和流速当量直径250mm,查图7-2,得到单位长度摩

36、擦阻力Rm=0.9Pa/m,管段17-7的摩擦阻力Rml7-7=lRm=6.75Pa局部阻力部分：该段存在局部阻力的部件有一个矩形直角三通25 / 36矩形直角三通：查附表7-1序号23得1二1.5该段局部阻力Z=11.025Pa该管段总阻力Z=17.775Pa管段7-&（风量厂1312/力，管段长l=7.6m）摩擦阻力部分：初选流速为4m/s,风量为1312/7,算得风道断面面积为131?F'=0.091加将F，规格化为320*320mm,F=0.1024m2,这时实际流3600*4速为3.56m/s,流速当量直径为320mm。根据流速3.56m/s和流速当量直径320mm,

37、查图7-2,得到单位长度摩擦阻力Rm=0.9Pa/m,管段7-8的摩擦阻力Rm7-8=lRm=6.84Pa局部阻力部分：该段存在局部阻力的部件有一个90。矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得1二0.61该段局部阻力Z二，=4. 658Pa该管段总阻力Z=11.498Pa管段8-9：（风量厂1512/?,管段长5.6m）摩擦阻力部分：初选流速为4m/s,风量为1512/n3/，算得风道断面面积为F'=0.1052/2将f'规格化为400*320mm,F=0.128zw2,这时实际流速3600*4为3.28m/s,流速当量直径为355mli1。根

38、据流速3.28m/s和流速当量直径355mm,查图7-2,得到单位长度摩擦阻力Rm=0.55Pa/m,管段14-15的摩擦阻力Rm8-9=lRmz=3.08Pa局部阻力部分：该段存在局部阻力的部件有一个90°矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得；二0该段局部阻力Z二，勺二。Pa该管段总阻力Z=3.08Pa机房风管阻力沿程阻力：Rm机房=lRm=L63*0.55=0.8965Pa弯头1:C=2=4!=*1205：.1222=2.713P”弯头2:C=L4Z=44=1*空子t=2个调节阀：4=1.12=2*4处-=2*1*心匚m-=14.26尸422排

39、管静压：取30Pa软管:取30Pa静压箱：C=0.4Z=0q=0.4J2%；3-2=种"机房风管总阻力：0.8965+2.713+9.04+14.26+30+30+2.59=89.5Pa综上求的A管路的总阻力：209.6PaB.选定管段1-2-3-4-5-6-7-8-9,逐段计算摩擦阻力和局部阻力。管段1-2：（风量L=87.5/管段长1=1.9m）摩擦阻力部分：初选流速为4m/s,风量为87.5/，算得风道断面面积为©7SF=.=0.006加2将F'规格化为120*120mm,F=0.0144/,这时实际流速3600*4为1.69m/s,流速当量直径为120mm。

40、根据流速1.69m/s和流速当量直径120mm,查图7-2,得到单位长度摩擦阻力Rm=0.7Pa/m,管段1-2的摩擦阻力Rml-2=1Rm1.3Pa局部阻力部分：该段存在局部阻力的部件有一个直角矩形三通和一个矩形弯头直角矩形三通：查附表7-1序号23得1二1.18矩形弯头：查附表7-1序号11得1二1.22该段局部阻力Z=，乙二=4.08Pa2该管段总阻力Z=5.38Pa管段2-3：（风量L=175J/，管段长l=10.2m）摩擦阻力部分：初选流速为4m/s,风量为175m3/力，算得风道断面面积为175F'=0.012wf'规格化为160*120mm,F=0.0192zw2

41、,这时实际流速3600*4为2.53m/s,流速当量直径为137.1mm。根据流速2.53m/s和流速当量直径137.1mm,查图7-2,得到单位长度摩擦阻力Rm=2.5Pa/m,管段2-3的摩擦阻力Rm2-3二IRm=2。.oPa局部阻力部分：该段存在局部阻力的部件有一个直角矩形弯头和一个风量调节阀直角矩形弯头：查附表7-1序号11得=1.2风量调节阀：查附表7-1序号34得，二10该段局部阻力Z二，=43. 07Pa该管段总阻力Z=68.57Pa管段3-4：（风量L=250?3/?,管段长l=3.7m）摩擦阻力部分：初选流速为4m/s,风量为250/，算得风道断面面积为750F=0.017

42、4/2将F'规格化为160*120mm,F=0.0192m2,这时实际流3600*4速为3.62m/s,流速当量直径为137.1mm。根据流速3.62m/s和流速当量直径137.1mm,查图7-2,得到单位长度摩擦阻力Rm=3.4Pa/m,管段3-4的摩擦阻力4Rm3-41Rm=12.o8Pa局部阻力部分：该段存在局部阻力的部件有一个90°矩形断面送出三通900矩形断面送出三通：查附表7-1序号19得1二0该段局部阻力Z二，该管段总阻力Z=12.58Pa管段4-5：（风量L=325?37,管段长1=4.1m）摩擦阻力部分：初选流速为4m/s,风量为325/7,算得风道断面面积

43、为F'=3253600*4=0.023m1将F'规格化为160*160mm,F=0.0256m2,这时实际流速为3.53m/s,流速当量直径为160mm。根据流速3.53m/s和流速当量直径160mm，查图7-2,得到单位长度摩擦阻力Rm=l.5Pa/m,管段4-5的摩擦阻力ARm4-5=lRm=6.IPa局部阻力部分：该段存在局部阻力的部件有一个90°矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得；二0该管段总阻力Z=6.IPa管段5-6：（风量L=450/3?，管段长摩擦阻力部分：初选流速为4m/s,风量为45077,算得风道断面面积为F

44、9=450=O.O3125/n2规格化为200*160mm,F=0.032m2,这时实际流3600*4速为3.91m/s,流速当量直径为177.7mm。根据流速3.91m/s和流速当量直径177.7mm,查图7-2,得到单位长度摩擦阻力Rm=2.8Pa/m,管段5-6的摩擦阻力ARm5-6=lRm=17.08Pa局部阻力部分：该段存在局部阻力的部件有一个90。矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得1二0该段局部阻力Z二，该管段总阻力Z=17.08Pa管段6-7：（风量L=525也3/力,管段长l=L6m）摩擦阻力部分：初选流速为4m/s,风量为4507/，算得

45、风道断面面积为F'=0.036将F'规格化为200*200mm,F=0.04zw2,这时实际流速为3600*43.65m/s,流速当量直径为200mm。根据流速3.65m/s和流速当量直径200mm,查图7-2,得到单位长度摩擦阻力Rm=2.IPa/m,管段6-7的摩擦阻力Rm6-7=lRm=3.36Pa局部阻力部分：该段存在局部阻力的部件有一个90°矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得;二0该管段总阻力Z=3.36Pa管段7-&（风量厂1312/力，管段长l=7.6m）摩擦阻力部分：初选流速为4m/s,风量为1312/7,

46、算得风道断面面积为131?F'=0.091加将F，规格化为320*320mm,F=0.1024m2,这时实际流3600*4速为3.56m/s,流速当量直径为320mm。根据流速3.56m/s和流速当量直径320mm,查图7-2,得到单位长度摩擦阻力Rm=0.9Pa/m,管段7-8的摩擦阻力Rm7-8=lRm=6.84Pa局部阻力部分：该段存在局部阻力的部件有一个90。矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得1二0.61该段局部阻力Z二，=4. 658Pa该管段总阻力Z=11.498Pa管段8-9：（风量厂1512/?,管段长5.6m）摩擦阻力部分：初选流

47、速为4m/s,风量为1512/n3/，算得风道断面面积为F'=0.1052/2将f'规格化为400*320mm,F=0.128zw2,这时实际流速3600*4为3.28m/s,流速当量直径为355mli1。根据流速3.28m/s和流速当量直径355mm,查图7-2,得到单位长度摩擦阻力Rm=0.55Pa/m,管段14-15的摩擦阻力Rm8-9=lRmz=3.08Pa局部阻力部分：该段存在局部阻力的部件有一个90°矩形断面送出三通90°矩形断面送出三通：查附表7-1序号19得；二0该段局部阻力Z二，勺二。Pa该管段总阻力Z=3.08Pa机房风管阻力沿程阻力：Rm机房=lRm=L63*0.55=0.8965Pa”pi-21.205*2,1222弯头1:4=1Z=4，=1*=2.713Pa弯头2:C=1.4Z=4/=1*-=9.M-2个调节阀：4=1.1Z=2*乙=2町*12。"_=4.26尸422排管静压：取30Pa软管:取30Pa静压箱：C=0.4Z=0q=0.4J2%；3.28?=种"机房风管总阻力：0.8965+2.
