M20水泥砂浆配合比设计

1、G307吴堡至绥德改建工程M20水泥砂浆配合比设计说明书榆林市天元路业有限公司试验检测中心G307吴堡至绥德改建工程试验段LJ1LJ2合同段工地试验室 目 录一设计依据 1二设计要求 1三原材料情况 1 1水泥 1 2砂 1 3. 水 2四配合比设计过程 2 1计算试配强度 2 2计算每立方米砂浆的水泥用量 2 3计算每立方米砂浆的砂用量 2 4. 确定用水量 3 五调整试配3六确定理论配合比 .3M20水泥砂浆配合比设计一、 设计依据：1、 JTG E30-2005 公路工程水泥混凝土试验规程。2、 JTG E42-2005公路工程集料试验规程。3、 JTG/T F50-2011公路桥涵施工

2、技术规范。4、 JGJ/T 98-2010砌筑砂浆配合比设计规程。5、 G307吴堡至绥德改建工程施工图设计。二、设计要求：1、强度：28d设计抗压强度标准值为20MPa, 28d配置强度为23.0MPa。2、砂浆设计稠度为50-70mm。3、使用部位：盖板砂浆填塞。三、原材料情况1、水泥：山西华润福龙水泥有限公司（润丰牌P.O42.5 普通硅酸盐水泥）。 表一 项 目要求相应值试 验 结 果比表面积（m2/kg）300382初凝时间（mim）45189终凝时间（mim）600255安定性（mm）沸煮合格2.0抗折抗压强度龄期项目技术指标试验结果3d抗折（MPa）3.55.0抗压（MPa）17

3、.029.228d抗折（MPa）6.58.6抗压（MPa）42.546.82、 砂：吴堡黄河三星砂厂，细度模数为2.62。 表二项 目要求相应值试验结果筛分中砂细度模数 Mx=2.62含泥量（%）3.01.2泥块含量（%）1.00.3表观密度（kg/m3）2500 2655 堆积密度（kg/m3）/1630 3、水：榆林市绥德县路家洼，本地饮用水。 四、配合比设计过程：初步确定砂浆各组成材料用量：1. 计算试配强度（28d设计抗压强度标准值为20.0MPa）由公式： fcu,o=fcu,k=20×1.15=12.0 fcu,o砂浆配制强度（MPa） fcu,k砂浆抗压强度标准值（MP

4、a） 砂浆强度标准差=1.15试配强度确定为23.0MPa。2.计算每立方米砂浆的水泥用量由公式 Qc=1000（R-）/（*fce）-砂浆的特征系数，根据设计规程分别取3.03、-15.09。fce-水泥28d抗压强度计算值42.5×1.0=42.5MPa。R-砂浆试配强度（MPa）将fce、代入上式中，Qc=1000×（23.0+15.09）/（3.03×42.5）=296kg因工地现场实际情况，根据以往施工经验，确定每立方米砂浆的水泥用量为390kg。3、计算每立方米砂浆的砂用量依据规范要求，每立方米砂浆的砂用量应按砂在干燥状态的堆积密度值作为计算值，实测堆

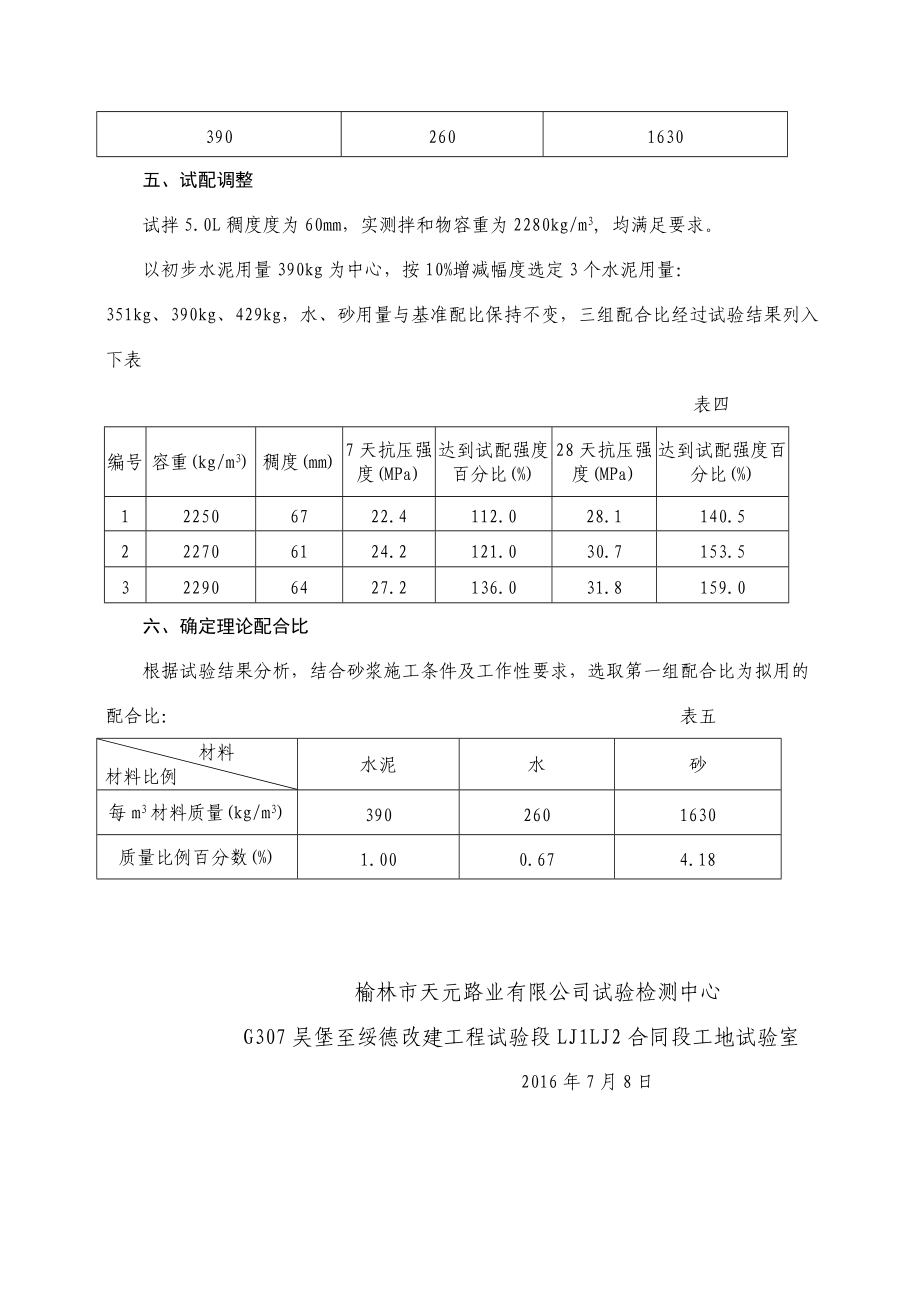

5、积密度为1630kg/m3,每立方米砂浆的砂用量1630kg。4、确定用水量根据砂浆稠度要求，选用每立方米砂浆的用水量为260kg。可算出初步配合比，各组成材料用量（kg/m3）如下表 表三水泥水砂3902601630五、试配调整试拌5.0L稠度度为60mm，实测拌和物容重为2280kg/m3, 均满足要求。以初步水泥用量390kg为中心，按10%增减幅度选定3个水泥用量：351kg、390kg、429kg，水、砂用量与基准配比保持不变，三组配合比经过试验结果列入下表表四编号容重(kg/m3)稠度(mm)7天抗压强度(MPa)达到试配强度百分比(%)28天抗压强度(MPa)达到试配强度百分比(%)122506722.4112.028.1140.5222706124.2121.030.7153.5322906427.2136.031.8159.0六、确定理论配合比 根据试验结果分析，结合砂浆施工条件及工作性要求，选取第一组配合比为拟用的配合比： 表五材料材料比例水泥水砂每m3材料质量(kg/m3)390
