深圳文化中心地上部分施工方案的补充

1、深圳文化中心地上部分施工方案的补充一、成型钢筋的保护措施钢筋是钢筋砼结构建筑的骨架，钢筋的质量是钢砼结构质量的根本，而本工程板筋的支座较小，易于受损，特采取以下措施：（一）钢筋的绑扎与安装：1、 钢筋的绑扎均采用“八”字扣进行绑扎，这样利于骨墙的稳固。2、 而板筋的面筋及支座主筋，特别制做F14条形钢筋马凳，沿板跨通长布设，见下图：3、 面板钢筋，在板筋绑扎完成后，在墙上用油漆标出柱边线，再用一条箍筋与梁板筋点焊牢平稳固柱筋的位置。（二） 管理措施：1、 加强班组素质教育，提高成品保护意识；2、 各班组将按工序进行交接，明确产品保护职责；3、 与各施工班组签定安全、文明、质量的施工协议，对不爱

2、惜钢筋成品及其它成品的，均进行一定经济方面的处罚；（三） 保护措施：1、 钢筋完成后及时隐蔽，及时浇筑砼，不宜摆放时间过长；2、 对人流量比较大的，设置专门的临时通道；3、 对于重要部位，易于受控部位，设置防护进行隔离；4、 钢筋班对其定时进行检查；5、 板筋完成，即设置专门走道，走道采用架空马凳，不直接辅于钢筋上。（四） 浇筑砼时的钢筋保护：1、 浇砼之前，对钢筋进行全面复检，有问题的及时更正；2、 钢筋班派专人进行养护和修复钢筋；3、 砼浇筑，按浇筑面积设置操作平台，（即架空走道）；4、 砼输送管设置于操作平台上或置于专用的输送管马凳上；5、 砼出料口均按上弯水平管，这样段管口弯头处进行旋

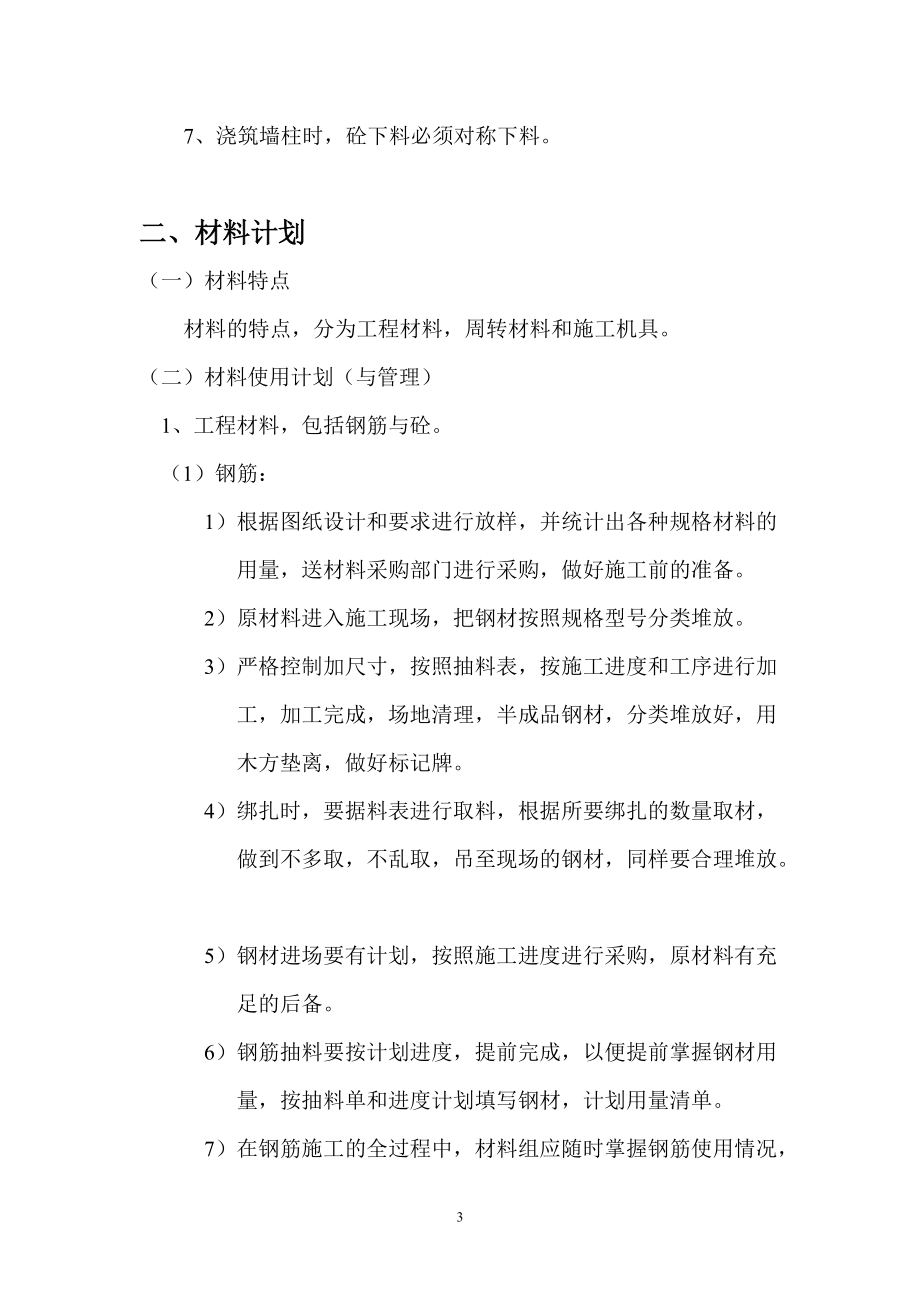

3、转，可保证砼下料均匀布设，不致因集中一处下料而损坏钢筋；6、 其它振动棒等机具均放置于走道上，如超出范围，则放置于梁的部位（或无面筋的部位）；7、 浇筑墙柱时，砼下料必须对称下料。二、材料计划（一）材料特点材料的特点，分为工程材料，周转材料和施工机具。（二）材料使用计划（与管理） 1、工程材料，包括钢筋与砼。 （1）钢筋：1） 根据图纸设计和要求进行放样，并统计出各种规格材料的用量，送材料采购部门进行采购，做好施工前的准备。2） 原材料进入施工现场，把钢材按照规格型号分类堆放。3） 严格控制加尺寸，按照抽料表，按施工进度和工序进行加工，加工完成，场地清理，半成品钢材，分类堆放好，用木方垫离，做

4、好标记牌。4） 绑扎时，要据料表进行取料，根据所要绑扎的数量取材，做到不多取，不乱取，吊至现场的钢材，同样要合理堆放。5） 钢材进场要有计划，按照施工进度进行采购，原材料有充足的后备。6） 钢筋抽料要按计划进度，提前完成，以便提前掌握钢材用量，按抽料单和进度计划填写钢材，计划用量清单。7） 在钢筋施工的全过程中，材料组应随时掌握钢筋使用情况，并保证钢材的按时进场和蓄备，保证生产施工的连续进行。 钢材使用信息流程如图： 绑扎用量反馈施工组计划用量技术组材料组采购进场 （2）砼材料 本工程使用商品砼，分部位的使用标号如下：砼强度等级：梁板柱墙首层C30C30C40C40二层C30C30C40C40

5、三层C30C30C40C40四层C30C30C40C40五层C30C30C35C35六层C30C30C35C35七层C30C30C30C30八层C30C30C30C30为了保证施工的顺利，每次浇筑砼前，均（由施工组，技术组）计算出所要浇筑部位的砼用量，然后按使用标号，用量和其它性能，开出委托单，提前一天或半天向砼搅拌站下出委托。 2、周转材料，主要指钢管与模板 （1）模板，木方本工程模板的用量计划在30000m235000m2可满足施工的需要，其着楼层的上升，模板工程是逐渐减少，模板将会有富余，可以满足模板的损耗。1） 为了争创鲁班奖，本工程模板选用优质上等的模板，严格把好质量关，使进场的每一

6、块模板均为合格产品。2） 进场后，模板木方均按规定地点，整齐码放。3） 木方模板，成堆的木方模板均用方条垫高防水。4） 模板在周转使用中，拆下的模板均整齐地归放于堆料场，使用过的模板涂刷脱模剂，以备下次使用，对板洞进行修补，模板边损坏明显的，将进行裁边。 （2）钢管，扣件（包括门字架）此部分材料是为了搭设模板顶架和施工脚手架之用，随着周转的需要，保证用部分门字架作为支模架钢管的有效补充。1） 钢管堆放于搭设和堆入架子上进行分类堆放，分类按长度分为几类，进行搭配使用。2） 有弯曲变形的钢管进行调直。3） 有主要缺陷的钢管与以报废。4） 每次拆除的顶架进行整齐堆放。5） 扣件由专人进行修理。本工程

7、周转材料配备一现场材料管理员，对其进行统一管理。3、施工机具（1）所有机具均由机电班统一管理。（2）大型机具均定人负责。（3）机具按使用要求定时进行维护。三、主体钢筋砼结构工程施工测量方案根据设计给定的定位依据和定位条件，进行建筑物的定位放线及标高测量和传递是确定建筑物平面位置和楼层高度的关键环节，在施测中必须保证精度、杜绝错误，否则后果难以设想。但由于本工程施工面积较大，而且有一定的难度，如何保证准确快速的恢复轴线位置，以及轴线各层的相应部位在同一铅直面上，这就需要在施工前根据实际情况制定准确快速的施测方案及质量保证措施，做到心中有底忙而不乱。（一）平面部分：本工程±0.000以上

8、钢筋砼主体结构工程是以通过监理公司检测认可后的轴线为基础。这样可以保证整个主体轴线平面位置准确和各层在同一铅直面上的整体性。但由于考虑到钢结构的进场而对施测精度的要求较高在土建精度要求的范围内，对轴线控制网进行适当的修正如图所示：这样既满足于钢结构的施工测量放线的精度要求，也提高了土建的精度同时也避免了因施测过程中轴线不统一而产生的麻烦。根据钢筋混凝土工程施工及验收规范（GBJ20483）中的第4、6、9条规定，整体式钢筋混凝土结构施工的各层竖向允许偏差为±8mm。全高累计竖向允许偏差为H1000，但±30mm的规定，但考虑到钢结构和玻璃幕墙的精度要求，故要求本工程

9、7;0.000以上钢筋砼结构主体工程各层竖向允许偏差值为±5mm，全高累计竖向允许偏差为±20mm的规定，同时为创鲁班奖打好基础。由于一般取施工允许误差与测量误差相等，故各层施工允许竖向偏差为±2.5mm，各层测量允许竖向偏差为±2.5mm，而且一般规定长轴线直线度的限差在180°±5之内，纵横轴线交的限差为90°±5以内。由于有上述精度的要求和规定，在施测过程中采用外控法和内控法相结合的方法相互检测地将轴线向上各层在同一铅直面上传递。1、 内控法由于建筑物的建筑高度只有40M，故图书馆拟采用吊线坠进行内控。以建筑

10、物外围轴线网为基础，将所需的主控点位置精确投测到首层板面上，并经过检测后在首层板面上固定下来，作为向上各层投测的基准点。如图所示图书馆内控法竖向控制点位置：使用吊线坠法，只要施测中采用措施得当，采用吊线坠法引测竖向控制点的方法是既经济，简便又直观、准确的方法。一般在45m的层高情况下，只要认真操作，由下层向上一层悬吊直线在误差不会大于±23mm。若采取依次逐层悬吊8层，从偶然误差理论上讲，其总误差不会大于±23mm8±69mm，这样的精度完全可以满足工程的要求，实践证明在许多高层建筑中都是采用这种方法，例如37层，高110.75mm的南京金陵饭店主楼。但使用吊线坠

11、法向上引测轴线中，应特别注意以下几点：1) 线坠的几何形体要规正，不偏斜且重量在4kg左右为宜。2) 吊线要使用没有扭曲的1.5mm的细胶线较好，以使线坠平稳不旋转，吊线本身平顺。3) 悬吊时要特别注意防风吹，从而使吊线本身偏斜或不稳定影响投测的精度。4) 在每次投测中，上下两人要配合默契，取线左线右投测的中间位置作为投测点的点位。2、外控法外控法在实际操作中主要采用延长轴线法和借线法相结合的方法，而图书馆也是采用这两种方法将轴线延长到建筑物外围的。采用延长轴线法投测时误差的来源主要有几下几项：照准目标的误差m照，它包括照准首层轴线点的后视照准点误差对向上投测前视的影响m照后和照准前视点的误差

12、m照前，而本工程主要使用日产索佳SET2110型2级全站仪进行点位投测，其望远镜的放大系数V30倍，假设后视视线长为D前视视线长为D时，则而向上投测时投点标志的误差m标，由于投测设备的不同一般在13mm 故取m标±2mm以上两项m照，m标均为偶然误差。全站仪不竖直的影响误差m竖，当全站仪水平度盘水准管分划值为T20评定精度为T5。向上投测的高差为H时 则m竖为系统误差根据以上三项误差m照、m标、m竖的性质不同，当用正倒镜投测，取其分中时,其误差M均为就而言，建筑全高为H=40m，向上投测的视线长度最大将不大于80m，则由底部直接向上投测时，各项误差的最大值分别为：再考虑现场的影响，M

13、均值可放宽到±2.5mm，若取两倍中误差为允许误差（均）时，则 以上分析结果说明这种投测方法对于只有40m高度的图书馆而言，其精度完全可以达到规范要求。 根据实际情况，图书馆东西方向的轴线可采用外控法投测而南北方向的轴线只有在东西方向轴线的延长线上用全站仪测量一定的距离来控制南北方向的轴线，以达到检测由内控法引测的轴线位置。将内控法和外控法两次投测的结果进行分析比较，在限差23mm之内取中，在每一层组成闭合图形并检查是否符合规范要求，并进行适当的修正后才确定本层的主轴线控制网，再进行各细部的放线工作。为了控制由于施工中产生的误差，当上一层模板安装完成后采取上述两种方法将轴线的借线引测

14、到模板上面并进行细部放线，以检查装模的精度是否在限差之内，保证施工的精度。在模板钢筋绑扎完成后再将以上的各细部放线位置引测到钢筋上，以用检查和控制柱和剪力墙的钢筋位置是否符合规范要求，周围钢筋的保护层是否在2.5cm左右。这样经过混凝土面、模板、钢筋的三次放线，虽然对于测量放线人员来讲，增加了不少工作量，但对于工程质量会达到预想的效果。（二）高程部分由于工程的施工面积较大，而北侧和东侧的柱上引测高程不理想。图书馆部分向上引测高程的基准水平线主要集中在北侧的柱上，如图所示。在柱上测设0.500m的标准水平线作为向上引测标高的基准线，用经过检测的钢尺沿铅直方向向上量至施工层，并标记正米数的水平线。

15、各层的标高线均应由各处的起始标高线向上直接量取。将水平仪安置在施工层，检测由下传递上来的各水平线，误差是否在±3mm以内，在各层抄平时，应后视两条水平线以作校核。保证读数准确，不出差错。根据设计要求，在柱或剪力墙的钢筋上测量标高并用油漆标记高于混凝土面标高1.0m左右的标高线，并拉线检查模板的标高是否符合设计及规范要求。在拉线时，特别要检查拉线是否拉紧，防止拉线中间下垂，造成混凝土面凹凸不平，而影响施工的精度。由于随着结构的增高，荷重的增加，结构本身会产生一定的沉降，根据沉降观测的数据，应适当调整柱上的起始标高线，达到总建筑高度不变的要求。四、结构沉降观测方案深圳市文化中心是由政府投

16、资兴建的大型重点文化设施，位于福田中心区的红荔路南侧，福中路北侧，益田路东侧，鹏程二路以西周围附近地势平坦，且无其他大型工程项目和高层建筑对建筑物有较大影响。本工程的沉降主要来源于结构本身随荷重的增加而产生的沉降，图虽然建筑高度只有四十米，但由于建筑面积较大，跨数较多，又随着楼层的增高结构的荷重主要集中于建筑物的中西侧和“三本书”位置，这样有可能使建筑物结构产生不均匀的沉降，而建筑物沉降观测正是反映建筑物随荷重的增加及时间关系的沉降量的重要手段，为今后产生不可预见的事情提供可靠的依据。沉降观测既然能反映建筑物随时间荷重的变化而产生的沉降量。所以沉降观测具有以下特点：1、沉降观测精度要求高的特点

17、；2、沉降观测有观测时间要求的特点；3、沉降观测的成果要可靠的特点。根据沉降观测本身的特点和工程自身的要求，有必要编制沉降观测的具体施测方案和质量保证措施。（一）沉降观测的精度要求：由于本工程的建筑高度较低，建筑面积较大，沉降量不可能很大，但考虑到钢结构和玻璃幕墙等因素的影响，所以按沉降观测四等的精度要求进行观测，相当于国家三等水准测量的精度，其精度要求为：高程中误差：±2.0mm；相邻点高程中误差：±1.0mm；往返较差，附合或环形闭合差：±1.4×Nmm（n为测站数）；前后视较差：±3m；前后视累积差：±6m；基本分划，辅助分划读

18、数较差：±1.0mm；基本分划，辅助分划高差较差：±1.5mm；视线长度：100m；由于沉降观测的精度要求，在观测前，根据设计院提供的点位和施工现场的具体情况来选定沉降观测的路线，如图所示：并做标记，以后可以按同一条观测路线进行观测，这样不仅避免了每次寻找仪器架设位置的麻烦，加快施测进度，而且由于线路固定，比任意选择观测线路可以提高精度，还能保证前后视距及视距差符合规范的要求。沉降观测的精度主要取决于观测所使用的仪器设备，其次是观测的人员及气象条件。首先根据沉降观测的精度要求，必须要求使用高精度的精密水准仪，本工程的沉降观测采用通过检定的瑞士WILD公司生产的WILD-N3

19、型精密水准仪配合2米因瓦水准标尺进行观测。其次气象条件对沉降观测精度的影响也不可忽略，为了避免气象条件对沉降观测的影响，观测时间最好选择在能使成像清晰的阴天或雨过天晴后，在晴天进行观测时气流的波动也会使读数时上下波动，而且会使汽泡不居中而产生误差，这样应选择一定的时段进行观测，冬季的8：0010：00和15：0017：00，夏季的 7：009：00和16：0018：00之间进行观测，这样既然使仪器成像清晰读数稳定，提高观测精度。而且所有的观测都应在风力不超过三级的情况下进行，由于风力过大，无法使用因瓦水准标尺上的气泡居中和仪器的波动而影响观测的精度。综上所述，为了提高沉降观测的精度，在整个观测

20、过程中，应遵循“三固定”的原则：1、 仪器固定，包括三脚架，因瓦水准标尺；2、 人员固定，尤其主要的是观测人员；3、 线路固定，包括起始水准点，观测路线；（二）沉降观测的时间要求：沉降观测的时间和次数是由工程本身的进度和工程的性质以及地质条件和基础荷重情况等决定的。文化中心的沉降观测由于各方因素的影响，在±0.000结构层无法进行首先观测，直到首层顶板基本浇筑完成后才进行首先观测。由于沉降量主要来源于荷重的影响，所以一般在结构每上层都应进行沉降观测，以一层的进度做为沉降观测的周期更能体现沉降随荷重的变化关系。但施工期间的特殊情况也应该进行沉降观测，这些特殊情况一般都由监理公司通知。 1较大荷重增加的前后，如安装大型钢柱，屋架，砖墙每砌筑一层，大型设备安装等。 2、施工时中途停工时间过长，应在停工时和复工前都应进行沉降观测。 3、当基础附近地面荷重突然增加较大，周围大量积水和爆雨后，或者周围大量开挖土方等情况都应进行沉降观测，以掌握结构随外部因素的影响而对结构本身所产生的沉降量，为工程的施工提供强有力的依据。（三）沉降观测成果要可
