XX厂视频监控系统解决方案

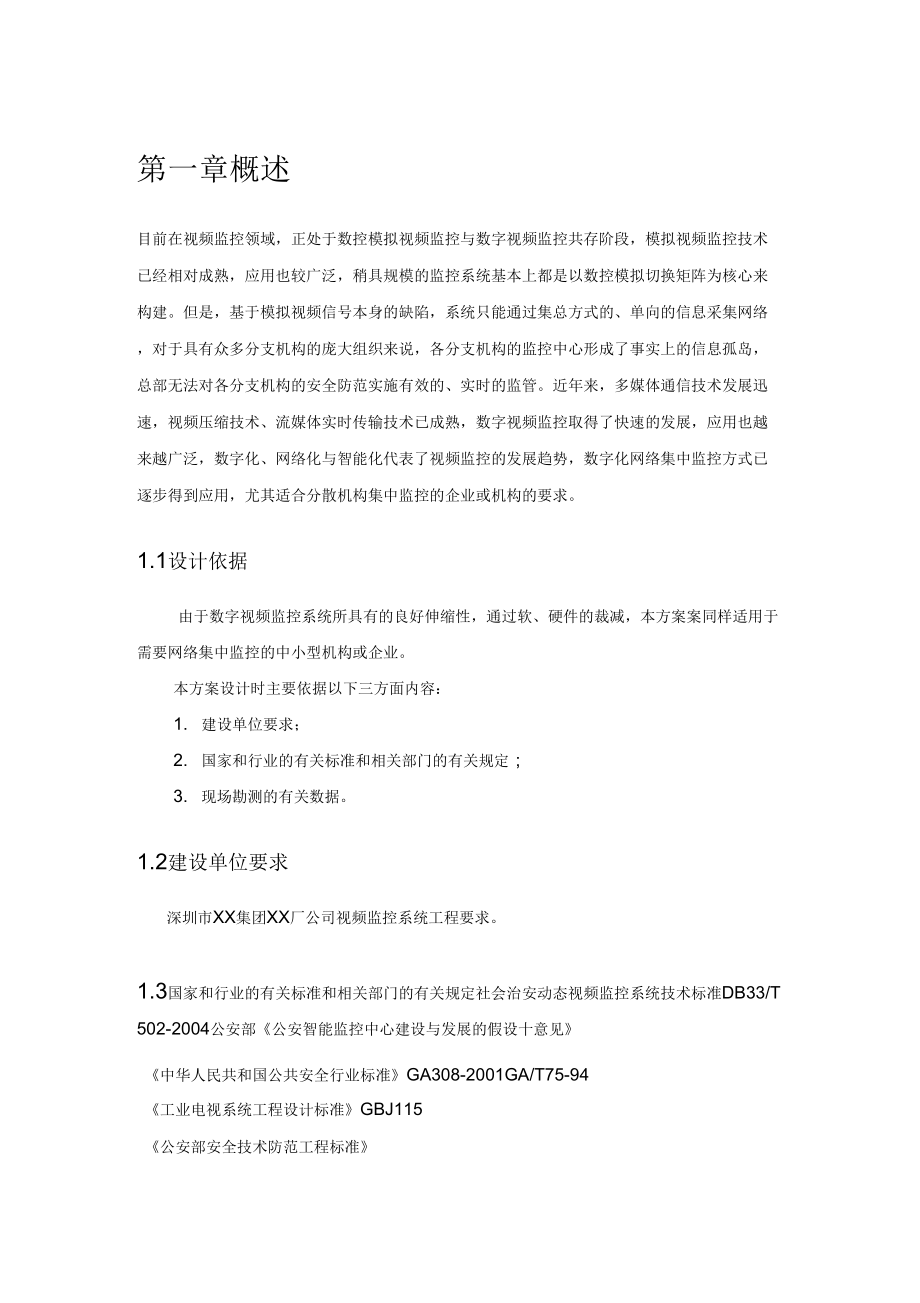

1、XX厂视频监控系统解决方案XXXXXXX2006.11第一章概述11.1设计依据11.2建设单位要求11.3国家和行业的有关标准和相关部门的有关规定1第二章系统设计方案32.1需求分析32.2解决方案32.2.1系统配置32.2.2系统拓扑图4第三章产品介绍53.1 Neitway红外一体化摄象机CA-H601553.2 Neitway红外半球型摄象机CA-H6010.63.3 Neitway彩转黑日夜型高速球型摄象机CA-V11806Neitway专业型数字硬盘录象机DV-K0403/16037第四章公司简介9第五章产品清单10第一章概述目前在视频监控领域，正处于数控模拟视频监控与数字视频监

2、控共存阶段，模拟视频监控技术已经相对成熟，应用也较广泛，稍具规模的监控系统基本上都是以数控模拟切换矩阵为核心来构建。但是，基于模拟视频信号本身的缺陷，系统只能通过集总方式的、单向的信息采集网络，对于具有众多分支机构的庞大组织来说，各分支机构的监控中心形成了事实上的信息孤岛，总部无法对各分支机构的安全防范实施有效的、实时的监管。近年来，多媒体通信技术发展迅速，视频压缩技术、流媒体实时传输技术已成熟，数字视频监控取得了快速的发展，应用也越来越广泛，数字化、网络化与智能化代表了视频监控的发展趋势，数字化网络集中监控方式已逐步得到应用，尤其适合分散机构集中监控的企业或机构的要求。1.1设计依据由于数字

3、视频监控系统所具有的良好伸缩性，通过软、硬件的裁减，本方案案同样适用于需要网络集中监控的中小型机构或企业。本方案设计时主要依据以下三方面内容：1. 建设单位要求；2. 国家和行业的有关标准和相关部门的有关规定；3. 现场勘测的有关数据。1.2建设单位要求深圳市XX集团XX厂公司视频监控系统工程要求。1.3国家和行业的有关标准和相关部门的有关规定社会治安动态视频监控系统技术标准DB33/T502-2004公安部公安智能监控中心建设与发展的假设十意见中华人民共和国公共安全行业标准GA308-2001GA/T75-94工业电视系统工程设计标准GBJ115公安部安全技术防范工程标准民用闭路监视电视系统

4、工程技术标准GB50198-1994GBJ42-81安全防范系统验收规则GA308-2001视频安防监控系统技术要求GA/T367-2001安全防范系统通用图形符号GA/T74-2000民用建筑电气设计标准JGJ/T16-1992建筑电气设计技术标准JGJ16-83GB50174-93GB6650-86«电子电脑机房施工及验收标准SJ/T30003-93电脑机房建筑由中国DECm脑用户等联合编写电脑房工程设计与施工人民邮电出版社1997.2电脑房的建设与管理建筑物防$设计标准GB5005794防富保护装置标准IEC1024-1防止雷电波侵入保护标准IEC1312-1低压系统中有设备的

5、绝缘配合IEC664-1电气装置安装工程-接地装置施工及验收标准GB50169-92工业企业通信接地设计标准GBJ79-85建筑地基基础设计标准GBJ7-89GBJ17-88«电力电缆设计施工标准电器装置设计施工标准建筑结构设计综合手册第二章系统设计方案2.1需求分析本次XX集团XX厂要进行的视频监控项目的目的，就是要更好的实现对XX厂区内部及周边的全方位管理，保证厂区内部有一个安全和谐的环境。通过监控系统，能够方便快捷的了解到厂区内各重要出入口的情况，这样就能更好的对突发事件以及安全隐患进行控制。2.2解决方案根据XX集团XX厂对视频监控系统的实际需求，深圳XXX公司为贵公司量身订

6、做了一套视频监控系统。本系统通过红外摄像机来采集视频信号，将采集的视频信号输入到控制中心的数字硬盘录象机DVR上，通过监视器输出观看，DVR连接上网络，可以通过网络对各监控点进行远程的实时监看与管理。本套监控系统，在前端采红外摄象机，利用视频线进行信号传输，终端控制单元采用硬盘录象机、监视器。整个系统架构简易、性能稳定，功能强大，价格优廉。2.2.1系统配置系统共设置32个监控点，在一楼大厅配置3台红外一体化半球，厂区车间配置7台红外一体化摄象机，对车间的各出入口进行监看。库房区域配置5台红外一体化摄象机对各出入口进行监看。另外，为了更加全面的对车间及库房周边的环境进行监控，在车间后门处和库房

7、的装卸台各配置一台彩转黑日夜型高速球。各监控点摄象机采集的视频信号通过专业的视频线传输到监控中心的数字硬盘录象机DVR上，外接XX对监控图象进行观看和控制，并且可以方便的实现抓拍、24小时不问断录象和存储等功能。硬盘录象机可以连接上网络，可以实现远程的监看与管理。2.2.2系统拓扑图监控中心第三章产品介绍3.1Neitway红外一体化摄象机CA-H6015产品特性:1/3”sonyCCD,活晰度480TVL信噪比50dB,灵敏度0.5LUXATW,AGCAESBLE能开启，多种镜头可选，开启850nm红外灯，防水外壳，内置风冷控制，防密,抗干扰0.01LUX红外灯自动开启，投射距离15米。供电

8、：+12.0VDC,±10%技术指标:成像器材1/3SONY像素?5124*582V信号制式:PAL/NTSC分辨率水平中心：480Tvline最低照度:信噪比:视频输出幅度:1.0Vp-p/75Q自动增益控制:自动白平衡方式:自动跟踪逆光补偿方式:自动电子快门:1/50(1/60)至1/100000秒同步方式:内同步经外线作用距离:30m镜头:3.5mm/6mm/8mm/16mm/25mmOLux/F1.2>50dB工作电压:DC12V：5%工作温度:-20C-50C3.2Neitway红外半球型摄象机CA-H6010技术特性：-1/3寸SONYCCD,480TVL0.03L

9、UX,50dBS/N-柔性ATWg动跟踪白平衡，适应色彩的准确显示-28dBAGCg动增益控制，低照度仍可再现真实色彩-BL3?时动态柱型背光补偿，更适宜呈现背光景物 AES白动电子快门控制，适应不同照度环境使用 +7.5VDC+15VD供电，适应宽电源电压起伏-E型：PAL制式，U型：NTSCM式-防砸抗冲击半球透明罩，非常适合大厅、走廊、电梯等处应用3.3Neitway彩转黑日夜型高速球型摄象机CA-V1180技术特性：-高强度铝合金压铸外壳-1/4"SONYCCD-水平活晰度480线，灵敏度0.01Lux-自动光圈，自动对焦，彩色转黑白18倍光学变焦12倍电子放大-360C水平

10、连续旋转-水平速度0.5-300°/秒-垂直速度0.5-130°/秒-128个预置点，两预点之间线扫功能-4条可编程巡视轨迹，轨迹速度可达100°/秒-内置RS-485接口，控制距离达1200米-风冷/加热自动温度调节，适应室外应用-宽电源适应性，抗密电冲击-E，U型:+12VDC/24VAC，EG©:230VAC供电-内置浪涌保护器3.4Neitway专业型嵌入式数字硬盘录象机DV-K0403/1603实时监视图像分辨率：PAL:704*576D1；NTSC704*480D1。回放分辨率：PAL176*144QCIF，352*288CIF，704*28

11、82CIF，528*384DCIF，704*576D1；视频输入：4路/16路NTSCPAL制式自动识别，BNC电平：1.0Vp-p,阻抗:75Q。视频输出：1路NTSCPAL可选，BNC电平:1.0Vp-p,阻抗：75Q。视频帧率：PAL:1/1625帧/秒可调；NTSC1/1630帧/秒可调。码流类型：可选择单一视频流或复合流，自定义。视频压缩输出码率：16K2M可调，也可自定义单位：bps。音频输入：4路/16路，BNC线性电平，阻抗：1kQ。音频输出：1路，BNC线性电平，阻抗：600Q。音频压缩标准：OggVorbis。音频压缩码率：16Kbps语音对讲输入：1路，BNC线性电平，阻

12、抗：1kQ。通讯接口：1个RJ4510M/100MI自适应以太网口，1个RS232口，1个RS485口。键盘接口：1个。级联接口：1个。硬盘IDE接口：4个IDE接口，支持8个IDE硬盘；支持的每个硬盘容量达2000GBUS或口：1个，协议：USB1.1。支持U盘，USE®盘，US孩J录机。VGA接口：1个，分辨率/刷新频率：800X600/60Hz,800X600/75Hz,1024X768/60Hz。报警输入：8个开关量输入；报警输出：4个开关量或十节点输出；电源：90-135VAC或者180-265VAC,47-63HZ。功耗：2042W不含硬盘。工作温度：-10C-+55Co

13、工作湿度：10%-90%。尺寸：19英寸标准机箱450mm*450mm*95rhm第四章公司简介深圳市XXX电脑信息技术开发成立于2000年2月28日，是一家专业的网络产品及应用服务商、分销商，提供完整的网络及增值应用解决方案、产品及服务。公司秉承人性管理理念，努力实践客户、公司股东、公司职工、社会多赢。XX您司的合作伙伴有实达锐捷、SONYB频会议）、联通（语音专线）、RADFORT福特、K12、联想、浪潮、EMC布线）等。XX您司是锐捷网络华南区白金分销商，也是锐捷网络的授权维修服务商和认证技术服务商；2000年度被实达网络评为分销渠道最正确进步奖，2004年度被授予优秀渠道合作伙伴最正确

14、区域市场开拓奖。XXX公司的网络产品合作伙伴还包括CISCO华为3CO饼。XX您司是EM（B合布线系列产品全国总代理，提供包括六类及万兆光缆产品在内全系列高品质的智能化综合布线产品。XX您司是SONY络视频会议系统的华南区核心代理、瑞福特网络视频会议系统的华南区代理,XXX公司的网络视频会议系统合作伙伴还包括华为3COMAVCO等。XX您司是浪潮服务器及存储、联想服务器及存储、联想网络安全产品、升腾WINDOWS端等产品的华南区代理。XX您司是K12教育软件的华南区代理商、深圳和东莞地区唯一分销、服务商，致力于解决“资源孤岛、应用孤岛、信息孤岛”三大难题，推进中小学的教育网络化、信息化建设。X

15、XX公司已成为一完整网络及应用的解决方案提供商，能够提供完善的、有竞争力的局域网、城域网、广域网等所需的网络产品、综合布线、网络安全、服务器及存储、网络视频会议、网络监控、VOIP及其他网络增值应用的产品和服务。XXX公司现已发展为50多人的专业团队，在广州、东莞、佛山设有办事处，我们将不懈努力成为华南区最优秀的IT行业专业服务商、分销商之一，为客户提供最有价值的服务。第五章产品清单产品型号产品简介需求数量产品单价元金额元Neitway红外一体化摄像机CA-H60151/3SON丫彩色CCD,480线，信噪比50dB,ATWAGCAE§BLC功能开启，在0.1LUX时10颗高能红外灯

16、自动开启12台¥1200¥14400Neitway红外一体化半球型摄像机CA-H60101/3SONY彩色CCD,480线，0.03LUX,50dBS/N,柔性ATW自动跟踪白平衡，适应色彩的准确显示，28dBAGC自动增益控制，低照度仍可再现真实色彩在0.1LUX时10颗高能红外灯自动开启。3台¥1150¥3450Neitway彩转黑日例型高速球CA-V11801/4"SONYCCD水平清晰度480线，灵敏度0.01Lux,自动光圈,自动对焦，彩色转黑白18母学变焦12倍电子放大，360C水平连续旋转，水平速度0.5-300°/秒，

17、垂直速度0.5-130°/秒，128个预置点，两预点之间线扫功能，4条可编程巡视轨迹，轨迹速度可达100°/秒。2台¥6800¥13600Neitway数子硬盘录象机DV-K160316路专业型嵌入式硬盘录象机1台¥12000¥12000Neitway数子硬盘录象机DV-K04034路专业型嵌入式硬盘录象机1台¥6800¥6800硬盘录象存储15天希捷DB35DVR用5个X250G¥750¥3750XXLG,1719C液晶XX2台¥1800¥3600后备电源山特SANTAKC1KS半小时1个¥2800¥2800摄像机电源12V15个¥50¥750视频线缆SYV75-5型2500米¥5¥12500信号线凌
