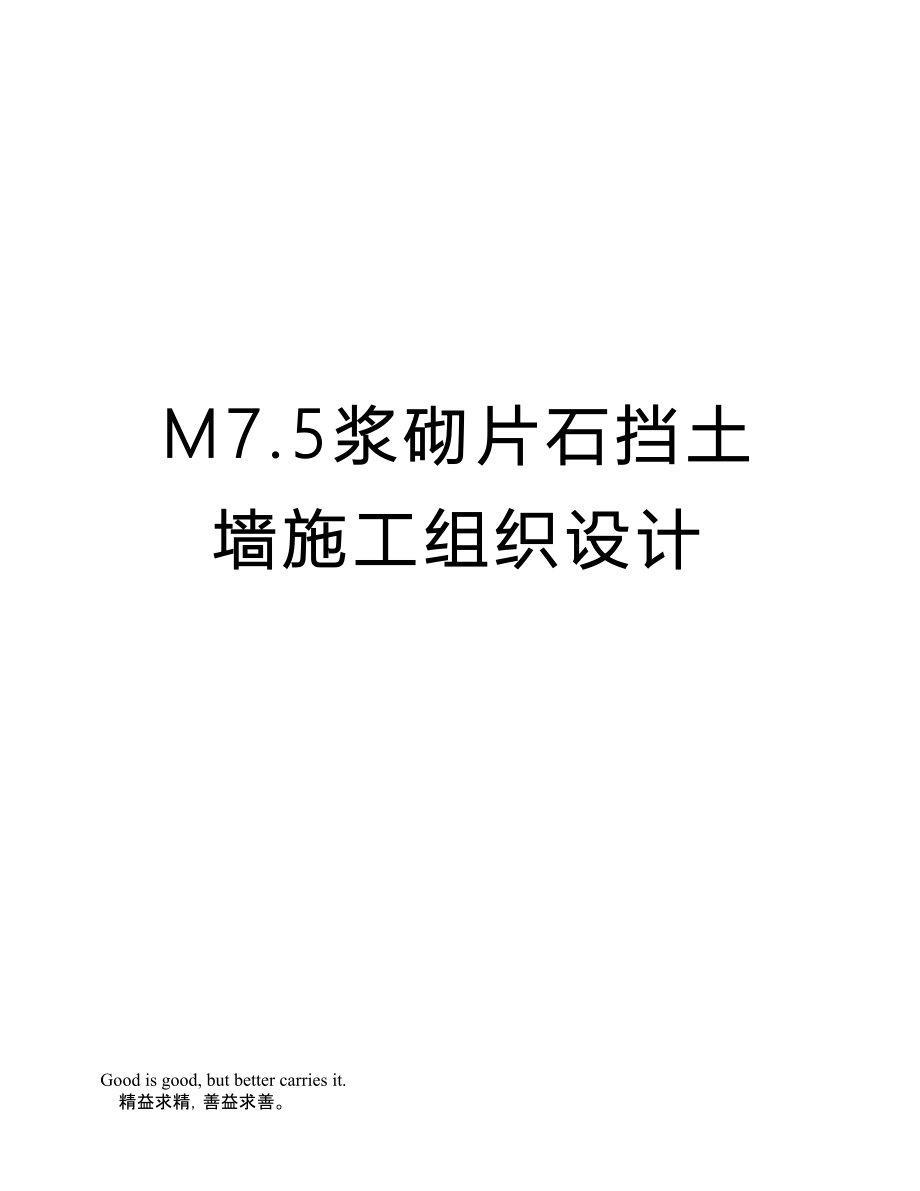

M7.5浆砌片石挡土墙施工组织设计

1、Good is good, but better carries it.精益求精，善益求善。M7.5浆砌片石挡土墙施工组织设计M7.5浆砌片石挡土墙施工组织设计M7.5浆砌片石挡土墙施工组织设计一、编制说明：（一）编制依据：1.1 本标段施工合同。1.2 施工图纸及设计文件1.3 廊坊至沧州高速公路廊坊段项目路基桥涵工程施工招标（第类别、第类别）文件、参考资料以及补遗书。1.4 部颁现行的施工技术规范、规程、工程质量检验评定标准。1.5 现有的施工科技成果，已经推广的成熟的工程施工工艺，现有先进的机械设备、先进的技术水平，完善的施工组织计划及多年积累的丰富施工经验。1.6 现有人员、机具设备配

2、置情况及材料供应情况。1.7 现场踏勘咨询取得的工程所在地相关资料，如地形地貌、气象水文、交通运输及当地建筑材料分布等。1.8国家及交通部现行施工技术规范、安全技术规程、质量检验评定标准和有关试验规程。 （二）、编制原则1 、 根据工程实际情况统筹安排，因地制宜的制定切实可行的施工方案，合理的安排施工进度计划，组织均衡生产，保证工序衔接有序，确保工程质量，尽量缩短工期。2 、 采用先进的施工技术和设备，提高机械化、标准化施工作业的水平。采用平行、流水施工方法和网络计划技术组织施工，推行标准化管理，达到安全、文明、高效。3 、 合理布置施工现场平面，尽量减少消耗，降低生产成本。4 、 充分考虑施

3、工中的诸多不利因素，制定严密的安全施工技术措施，合理安排季节施工，防止因气候给施工带来的诸多不便。5 、 严格遵守合同相关条款，准确领会设计意图、严格执行施工技术规范和公路工程质量检验评定标准。二、施工管理目标1 质量目标：单位、分部、分项工程质量评分在95以上，单位工程优良率100%。2 工期目标：2010年3月28日， 2010年4月20日完工。3 安全目标：人员死亡率、特、重大安全责任事故0案次。4 环保目标：维持沿线的生态平衡，造福沿线居民。三、工程简介（一）地理位置本项目起点在永清县赵百户营北侧与京津南通道相接，止于大城县大木桥村与青县西艾辛庄之间的廊坊沧州界，与廊坊至沧州高速公路沧

4、州市段相接，经过地区为东经116°33116°39，北纬38°3239°18之间，路线全长93.248公里，全线采用双向六车道高速公路标准，设计速度为120公里/小时,路基宽34.5米，桥涵设计荷载采用公路级。项目经廊坊市永清县、霸州市、文安县、大城县等4个县市。本标段起点桩号K35+800，终点桩号K44+250，全线长8.45KM，全部位于文安县境内。（二）、挡土墙基本情况本合同段的路基范围内共有18道墙，、K38+401-k38+842.2右侧(2)K41+000-K41+796左侧、右侧（3）k41+844-k42+000两侧（4）k44+137

5、-k44+250左侧（5）k44+149.8-k44+250右侧（6）k35+800-k36+001左侧（7）k35+820-k36+001（8）k36+070-k37+012左侧、右侧(9)K37+032-K37+100左侧、右侧(10)K37+990.2-K38+273.6右侧（11）k37+959.8-k38+249.4左侧（12）k38+302.4-k38+420.8左侧（13）k38+326.6-k38+401右侧（14）k38+420.8-k38+807.7左侧挡土墙主要工程数量序号里程桩号浆砌片石(m3)挖基土方(m2)备注1K38+401-k38+842.2右侧1647.998

6、6.12K41+000-K41+796左侧、右侧1687.531843k41+844-k42+000两侧330.76244k44+137-k44+250左侧421.3252.65k44+149.8-k44+250右侧371.2223.96k35+800-k36+001左侧750.74507k35+820-k36+001773.1462.6先开工8k36+070-k37+012左侧、右侧1997.03768.09K37+032-K37+100左侧、右侧144.227210K37+990.2-K38+273.6右侧1058.5633.411k37+959.8-k38+249.4左侧1081.764

7、7.312k38+302.4-k38+420.8左侧44226513k38+326.6-k38+401右侧27816614k38+420.8-k38+807.7左侧144586515合计12428.812799.9四、主要施工材料1、片石：单块片石厚度不得小于15cm，卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。  2、砂：采用中（粗）砂，砂的粒径不大于5mm，使用前用5mm孔径筛过筛。砂的含泥量不得大于5%。  3、水泥：每批水泥均应有生产厂家的出厂合格证，水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。  4、拌

8、合水：使用经化验合格后的水或饮用水，不得使用田间地头的沟渠水。根据施工需要和有关文件要求，水泥采用“胜芳”p.sB32.5水泥，砂产地新乐中砂，片石产地易县，抗压强度168.2MPa。监理批复M7.5水泥砂浆配合比（每立方）水泥：砂：水=240：1430：270 28天强度7.8MP五、方案和施工方法本段挡墙采用平行流水作业法施工。基坑采用挖机配合人工开挖，基础埋置深度及分段长度应按图纸规定。砌体应分层自下而上进行砌筑，砌筑上层时，不应振动下层。施工现场挂每盘施工配合比标示牌。 （一）、基础开挖1、基础开挖之前通知监理工程师，并对基础平面位置和现有的地面标高测量。首先对挡土墙基础位置进行清表或

9、清淤泥，并将表层土体清除运走；为便于开挖后的检查校核，基础的控制桩应延长至基坑外加以固定。2、基础开挖采用机械开挖，人工配合清理，用挖机开挖至设计标高+20cm处，然后人工挖除剩余20cm土，开挖过程中要认真对照设计提供地质资料，判别土体的地质情况，根据实际地质情况放好边坡度，并做好边坡可靠的支撑防护，基坑宽度每侧要较设计基底宽50cm左右。在基坑开挖到设计标高后，对基坑内四周松散土体清除干净，挡土墙坐在水泥搅拌桩或CFG桩上无需检测地基承载力。挡土墙直接置于天然地基上，基坑开挖到设计高程后，其承载力应满足要求。如不够，应采用图纸或监理工程师批准的加强措施。检验同意后，可开始砌筑。砌筑前要对基

10、底进行平整夯实，确保基底标高误差满足规范要求。基坑经监理工程师验收后，铺筑30cm厚沙砾垫层分两层每层15cm夯实。经监理工程师验收后，重新用全站仪放出基础位置。3、基础挖方应始终保持良好地排水，在挖方的施工期间免受水的危害。基坑开挖达到设计高程后不宜长时间暴露，应及时铺筑，以防止坑内积水，影响地基承载力。（二）、浆砌片石基础开挖基坑及处理后，检验基底尺寸及标高，报请监理工程师验收合格后砌筑基础。墙身为7.5号水泥砂浆砌筑片石，片石厚度不小于150mm，基础与墙身之间用石笋连接，以增强基础与台身之间的结合。每隔15m设置沉降缝，缝宽2cm，沉降缝以沥青麻絮填塞。填塞深度不小于20cm。（三）、

11、挡土墙砌筑1、待基础砌筑后，进行墙身的放样。墙身为7.5号水泥砂浆砌筑片石、块石，片石厚度不小于150mm，用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。在砌筑第一层时，湿润基础浆砌片石后再坐浆砌筑。石料表面有泥土、水锈等杂物时要清洗干净。风化片石严禁使用，及时清除。砌筑时应先两面立杆挂线，外面线应顺直整齐，逐层收坡；砌筑过程中经常校正线杆，以保证砌体各部尺寸符合图纸要。2、砌体应分段分层坐浆砌筑，分段长度不超过15m，分段位置宜尽量设在沉降缝处。分层坐浆砌筑，一般2-3层组成一个工作层，每一个工作层应大致找平。所有石料均应座浆在新拌的水泥砂浆上，在砂浆凝固前，所有缝应满浆，石块

12、固定就位。相对长和短的石块应交错铺在同一层并和帮衬石或腹石交错锁结，上下层竖缝错开距离不小于100mm，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。片石应被砂浆包裹，砌筑上层时不能振动下层，不能在已砌筑好的砌体上翻掷、滚动和敲击石块。选用表面整齐的块石作为角隅石及镶面石。各砌筑段水平缝应大致水平，相邻工作段的砌筑高差不宜超过1.2m。浆砌片石砌缝宽度为2cm。较大的石块应放置在下层且大面朝下，石块尖锐突出部分应敲掉。3、各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满。4、每隔15m设置沉降缝，缝宽2cm，缝内填塞沥青麻絮，填塞深度

13、不小于20cm。沉降缝应与基础沉降缝位置一致。5、外露面应用同标号水泥砂浆进行勾缝。石砌体的勾缝工具可由圆钢制作。本合同段砌体要求勾凹缝，勾缝应嵌入缝内10mm。缝槽深度不足时，应凿够深度后再勾缝，缝宽、缝厚应大致相同。勾缝初凝后浇水养生，防止裂缝脱落。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。墙顶用同标号水泥砂浆进行抹面。同时要及时进行洒水养生。在气温未稳定在零上5摄氏度前砼采用暖棚养护，养护期不少于7d。施工注意事项:1、砌体完工后及时清除积土，疏通排水沟，整理现场。2、基坑随砌筑分层回填夯实，并在表面留3%向外斜坡3、挡墙身的强度达到设计强度的75%时方可进行回填等工作。在距强背0.5-1.

14、0m以内不宜用重型震动压路机碾压。用3T震动夯夯实，厚度小于15cm。4、墙背按设计设置好反滤层、泄水孔和隔水层，且应与墙体同步进行。泄水孔的进水口高于地面30CM，水平间距为2M，孔眼采用10CM PVC管。为防止泄水孔堵塞采采用碎石作为反滤层，体积30cm*30cm*20cm。在最低泄水孔下部，在挡土墙长度范围内连续设置厚度为30cm用粘土夯填的隔水层。（四）砌筑砂浆砂浆采用质量比配料，砂浆拌和机拌制，控制拌和时间，保证拌和出的砂浆均匀饱满。M7.5水泥砂浆配合比（每立方）水泥：砂：水=240：1430：270 砂浆必须具有良好的和易性，其稠度以标准圆锥体沉入度表示，用于石砌体时宜为507

15、0mm气温较高时可适当增大.零星工程用砂浆的稠度,也可用直观法进行检查,以用于能将砂浆捏成小团,松手后既不松散又不由灰铲上流下为度。砂浆的拌和宜用机械拌和，拌和时间宜为35min。砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在34h内使用完毕；气温超过30时，宜在23h内使用完毕。在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。每台班取砂浆试件2组，砂浆中砂料宜用中砂或粗砂，砂的最大粒径不宜大于5mm。（七）质量检验和质量标准项 目规定值或允许偏差（mm）检查方法和频率平面位置50经纬仪：每20m检查墙顶外边线5点表面平整度片石302m直尺

16、：每20m检查5处，每处检查竖直和强身长两个方向竖直度或坡度0.5H吊垂线：每20m检查4点顶面高程±20 水准仪：每20m检查2点断面尺寸不小于设计值尺量：每20m检查4个断面底面高程±50水准仪：每20m检查2点砂浆强度不小于设计值 每1个工作台板2组试件施工工艺框图测 量 放 样基 坑 开 挖检 测 基 底铺 设 垫 层泄水孔、反滤层、隔水层同步施工挡土墙砌筑材料、设备准备勾缝、抹面、养生 主要机械设备、机具及仪器序号名 称规格型号数 量备 注1全站仪、水准仪各1台2装载机ZL50型1台3挖掘机1台4混凝土搅机0.35m31台5振动夯击震力3T2台主要人员安排序号人员

17、分工姓名配合人数备注1项目经理田云海项目管理人员2项目技术总负责人乔永东3项目生产总负责人刘广兴4现场施工负责人李立杰现场施工人员5现场技术负责人闫国瑞7安全负责人刘敬路11拌和站负责人张志猛4人12试验室负责人杨树斌4人13质检负责人陈明静2人14测量负责人王建邦3人15机械负责人赵爱兵3人16材料负责人邵广兴4人六、工进度安排1、从2010年3月28开始，到2010年4月20完工。七、工期保证措施：要求施工班组制定周密的施工进度计划，健全施工管理机构、合理安排各工序、组织协调好各班组施工作业程序，把工期目标分解到各班组，逐个落实。班组管理人员经常深入到施工现场，调查完成计划的措施、劳力、材

18、料及机械设备的配置能否满足施工要求，并检查工程完成情况，做到心中有数；分析查找完不成指标的原因，制定补救措施，并对各班组的施工计划进行平衡调整后下达到落实，不得因人为因素造成工期延误。加大奖罚力度，克服拖拉作风，广开工作面实施平行流水作业，实现有序、均衡生产，抓好施工全过程管理，加强预见性，使计划安排切合实际，最后应做到设备到位、材料到位、人员到位、使工地管理制度化、规范化、科学化，力求做到严格按施工计划施工，确保工期。  八、质量保证措施    1、保证工程质量技术组织措施：   （1）建立层次分明的责、权、利相结合的质量责任制，认真开展全面

19、质量管理，做到质量重担人人挑、人人肩上有指标，同时抓住施工现场，对整个工程项目的施工全过程进行监督管理，消灭质量通病，使质量管理上新水平。    （2）加强技术管理，每道工序都进行书面技术交底，交底人，接收人在书面上签字，明确责任，组织各班组长学习技术规范，让每参与人能熟悉质量验收的标准。严格按设计要求和规范组织施工。    2、主要分项工程质量控制点及具体措施：   （1）认真编制施工组织设计及关键和特殊过程的作业指导书并得以贯彻，使工程质量全过程得以受控。   （2）搞好图纸会审，技术交底及技术培训工作，对推广

20、应用的新技术、新工艺要组织有关人员认真学习。在施工中要加强过程监控，保证不返工。  （3）建立质量管理小组，及时处理现场质量问题，积累原始资料，按期进行整理总结。   （4）施工员在所管理班组进行跟班监控，并及时将信息提供给质检员、技术部门，由技术主管及时进行处理。   （5）各分项工程质量严格执行“三检制”，对各班组定时、定点、定位施工，层层把关，做好质量等级的验评工作。每道工序应自检、互检、质检合格后报监理工程师，检验合格后方可进行下道工序施工，杜绝返工。严格遵守有关施工技术规范及质量评验标准，为创优工程打好基础。  &

21、#160; 3、现场材料质量管理：   （1）对进场材料严把质量关，不合格材料不许进场，按规范要求，按批、按时、按生产厂家，检验进场材料各项指标。所有原材料、半成品必附有合格证，进场时做好进货检查、检验，对有二次检验要求的材料，按要求取样送试验室进行试验，对不合格产品予以退场。   （2）材料场场后，应在现场的指定地点堆放、分类存放，有防潮要求的应进入库房，并有具体的标识。（3）要求各施工班组加强试验检测工作，完善检测机构，按规范要求对进场原材料、砂浆进行试验，做到取样有随机性、代表性、真实性，反映工程质量，以试验数据指导工作。

22、 4、技术复核及隐蔽工程验收：   （1）对于技术性强的且对分项分部工程质量起重大影响的施工内容，在其正式开始实施或下道工序施工前，必须由技术员、质检员进行技术复核，并留下影相记录。   （2）所有隐藏工程记录，必须经监理工程师和有关验收单位签字认可后才能组织施工。5、质量管理目标   不断增强各班组的质量意识，把保证工程质量渗透到施工过程的方方面面。树立创优质工程的信心，要求工程一次性合格率100%，优良品率100%。 十、水土保持与环境保护措施（1）加强对全体职工、民工的环保思想教育，重视环境保护，文明施工。（2）在施工时对附近不

23、应拆除的建筑物、树木以及管线、水电等设施应予以保护。（3）加强施工现场粉尘、噪音、废气、污水的监视工作，把它与文明施工现场一起检查、考核、奖惩，采取措施消除粉尘、废气、污水的污染。（4）保护和改善施工现场的环境，防止水土流失，进行综合治理。（5）作好宣传教育工作，采取有效措施控制人为噪音、粉尘的污染，采取技术措施控制粉尘、污水、噪音污染。（6）严格按照相关劳动保护的规章制度。对从事噪音、粉尘等工作的施工人员采取防护措施，适当缩短其劳动时间。（7）污水和垃圾要妥当处理、污水要经常洒药和清理沉渣，垃圾要集中堆放，定期运到指定的垃圾场。（8）禁止在施工现场焚烧油毡、橡胶、塑料、皮革、树木，枯草、各种

24、包装袋及其它会产生有毒、有害烟尘恶臭气体物质。（9）工地茶炉、火灶、锅炉等尽量采用消烟除尘型具。（10）施工过程中，避免破坏农田排灌系统，在与农田或城镇排水系统发生矛盾时，应埋设临时水管、挖临时水渠，保证排灌、排水系统不间断，竣工后及时清理恢复。（11）所有驻地用地，平整后铺石屑进行表处，防止灰尘飞扬，保持驻地周围的环境卫生。配备洒水车，对施工车辆经过的道路洒水去尘。（12）施工机械材料按规定地方摆放整齐，告戒机械操作人员不要把各种废料随便抛在路上或其他地点，不污染周围环境。（13）机械设备不破坏公路用地以外的农作物、树木，施工完成后，清理好施工现场，恢复原来地貌。廊沧高速廊坊段LJ八合同项目

25、经理部廊沧高速公路LJ八合同挡土墙分项工程开工申请廊沧高速廊坊段LJ八合同项目经理部2010年3月25日廊沧公路廊坊市段高速公路分项工程开工申请报告监理单位：河北省公路工程技术咨询有限公司 合同号：八承包单位：湖北长江路桥股份有限公司 编 号： 监表03致：驻地监理工程师张学忠先生工程项目名称：挡土墙工程范围：k35+800-k36+001项目负责人：田云海项目技术负责人：乔永东建议开工日期：2010-3-28计划完工日期：2010-4-20本项目已按招标文件要求作好开工准备，现申请开工，请批复。附件：1 施工组织设计或施工方案2 人员进场情况一览表3 机械进场情况一览表4 试验资料5 其它承

26、包人签字： 日期：收件人签字： 日期：廊沧高速公路廊坊段进场设备报验单监理单位：河北省公路工程技术咨询有限公司 合同号：八承包单位：湖北长江路桥股份有限公司 编 号： 监表07致：驻地监理工程师张学忠先生根据招标文件要求，我们已完成下列施工设备的进场工作，请予验收序号设备名称规格型号数量进场日期技术状况拟用时间备注1混凝土搅拌站HZS-9012009-01良好2010-032混凝土搅拌运输车YS5300GJB712009-03良好2010-33全站仪、水准仪各1台2009-02良好2010-34汽 车2台2009-03良好2010-35装载机100KW1台2009-03良好2010-36挖掘机

27、1台2009-03良好2010-378承包人报送日期： 收件人签字；SP-5A查验结果； 驻地工程师签字： 日SJB-廊沧高速公路廊坊段进场人员报验单承包单位：河北省公路工程技术咨询有限公司 合同号：八监理单位：湖北长江路桥股份有限公司 编 号： 监表08 致：驻地监理工程师张学忠先生根据招标文件要求，我们已完成下列施工人员的进场工作，请予验收。序号姓名性别任职与标书符合程度变动情况备注1田云海男项目经理不符合变更人员2乔永东男项目技术总负责人3刘广兴男项目生产总负责人增加人员4李立杰男现场施工负责人 5闫国瑞男现场技术负责人6刘敬路男安全负责人7张志猛男拌和站负责人8杨树斌男试验室负责人9陈

28、明静男质检负责人10王建邦男测量负责人 11承包人报送日期： 收件人签字：查验结果 驻地工程师签字： 日期：廊沧公路廊坊市段高速公路分项开工申请初审报告监理单位：河北省公路工程技术咨询有限公司 合同号：LJ八承包单位：湖北长江路桥股份有限公司 编 号： 监表04致：总监理工程师褚树起先生工程项目名称：挡土墙初审意见驻地办试验工程师：驻地办测量工程师：驻地办桥梁/路基工程师： 驻地监理工程师签字： 日期：总监办收件日期： 收件人签字：廊沧公路廊坊市段高速公路分项开工报告批复单监理单位：河北省公路工程技术咨询有限公司 合同号：LJ八承包单位：湖北长江路桥股份有限公司 编 号： 监表05致： 合同驻

29、地办/经理部工程项目名称：挡土墙审批意见 总监理工程师： 日期：收件人签字： 日期：20原文已完。下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。一、 工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。本工程建筑面积:27#楼3824.75

30、m2;30#楼3824.75 m2。室内地坪±0.00以绝对标高1110.5 m为准，总长27#楼47.28m；30#楼47.28 m。总宽27#楼14.26m；30#楼14.26 m。设计室外地坪至檐口高度18.6 00m，呈长方形布置，东西向，三个单元。本工程设计屋面为坡屋面防水采用防水涂料。外墙水泥砂浆抹面，外刷浅灰色墙漆。内墙面除卫生间200×300瓷砖，高到顶外，其余均水泥砂桨罩面，刮二遍腻子；楼梯间内墙采用50厚胶粉聚苯颗粒保温。地面除卫生间200×200防滑地砖，楼梯间50厚细石砼1：1水泥砂浆压光外，其余均采用50厚豆石砼毛地面。楼梯间单元门采用楼

31、宇对讲门，卧室门、卫生间门采用木门，进户门采用保温防盗门。本工程窗均采用塑钢单框双玻窗，开启窗均加纱扇。本工程设计为节能型住宅，外墙均贴保温板。本工程设计为砖混结构，共六层。基础采用C30钢筋砼条形基础，上砌MU30毛石基础，砂浆采用M10水泥砂浆。一、二、三、四层墙体采用M10混合砂浆砌筑MU15多孔砖；五层以上采用M7.5混合砂浆砌筑MU15多孔砖。本工程结构中使用主要材料：钢材：I级钢，II级钢；砼：基础垫层C10，基础底板、地圈梁、基础构造柱均采用C30，其余均C20。本工程设计给水管采用PPR塑料管，热熔连接；排水管采用UPVC硬聚氯乙烯管，粘接；给水管道安装除立管及安装IC卡水表的

32、管段明设计外，其余均暗设。本工程设计采暖为钢制高频焊翅片管散热器。本工程设计照明电源采用BV2.5铜芯线，插座电源等采用BV4铜芯线；除客厅为吸顶灯外，其余均采用座灯。二、 施工部署及进度计划1、工期安排本工程合同计划开工日期：2004年8月21日，竣工日期：2005年7月10日，合同工期315天。计划2004年9月15日前完成基础工程，2004年12月30日完成主体结构工程，2005年6月20日完成装修工种，安装工程穿插进行，于2005年7月1日前完成。具体进度计划详见附图1（施工进度计划）。2、施工顺序基础工程工程定位线（验线）挖坑钎探（验坑）砂砾垫层的施工基础砼垫层刷环保沥青 基础放线（

33、预检）砼条形基础刷环保沥青 毛石基础的砌筑构造柱砼地圈梁地沟回填工。结构工程结构定位放线（预检）构造柱钢筋绑扎、定位（隐检）砖墙砌筑（50cm线找平、预检）柱梁、顶板支模（预检）梁板钢筋绑扎（隐检、开盘申请）砼浇筑下一层结构定位放线重复上述施工工序直至顶。内装修工程门窗框安装室内墙面抹灰楼地面门窗安装、油漆五金安装、内部清理通水通电、竣工。外装修工程外装修工程遵循先上后下原则，屋面工程（包括烟道、透气孔、压顶、找平层）结束后，进行大面积装饰，塑钢门窗在装修中逐步插入。三、 施工准备1、 现场道路本工程北靠北京西路，南临规划道路，交通较为方便。场内道路采用级配砂石铺垫，压路机压。2、 机械准备设

34、2台搅拌机，2台水泵。现场设钢筋切断机1台，调直机1台，电焊机2台，1台对焊机。现场设木工锯，木工刨各1台。回填期间设打夯机2台。现场设塔吊2台。3、施工用电施工用电已由建设单位引入现场；根据工程特点，设总配电箱1个，塔吊、搅抖站、搅拌机、切断机、调直机、对焊机、木工棚、楼层用电、生活区各配置配电箱1个；电源均采用三相五线制；各分支均采用钢管埋地；各种机械均设置接零、接地保护。具体配电箱位置详见总施工平面图。3、 施工用水施工用水采用深井水自来水，并砌筑一蓄水池进行蓄水。楼层用水采用钢管焊接给水管，每层留一出水口；给水管不置蓄水池内，由潜水泵进行送水。4、 生活用水生活用水采用自来水。5、 劳

35、动力安排结构期间：瓦工40人；钢筋工15人；木工15人；放线工2人；材料1人；机工4人；电工2人；水暖工2人；架子工8人；电焊工2人；壮工20人。装修期间抹灰工60人；木工4人；油工8人；电工6人；水暖工10人。四、主要施工方法1、施工测量放线施工测量基本要求A、西夏建材城生活区17#、30#住宅楼定位依据：西夏建材城生活区工程总体规划图，北京路、规划道路永久性定位B、根据工程特点及建筑工程施工测量规程DBI012195，4、3、2条，此工程设置精度等级为二级，测角中误差±12，边长相对误差1/15000。C、根据施工组织设计中进度控制测量工作进度，明确对工程服务，对工程进度负责的工

36、作目的。工程定位A、根据工程特点，平面布置和定位原则，设置一横一纵两条主控线即27#楼：（A）轴线和（1）轴线；30#楼：（A）轴线和（1）轴线。根据主轴线设置两条次轴线即27#楼：（H）轴线和（27）轴线；30#楼：（H）轴线和（27）轴线。 B、主、次控轴线定位时均布置引桩，引桩采用木桩，后砌一水泥砂浆砖墩；并将轴线标注在四周永久性建筑物或构造物上，施测完成后报建设单位、监理单位确认后另以妥善保护。C、控轴线沿结构逐层弹在墙上，用以控制楼层定位。D、水准点：建设单位给定准点，建筑物±0.00相当于绝对标高1110.500m。基础测量A、在开挖前，基坑根据平面布置，轴线控制桩为基准

37、定出基坑长、宽度，作为拉小线的依据；根据结构要求，条基外侧1100mm为砂砾垫层边，考虑放坡，撒上白灰线，进行开挖。B、在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测建筑物轴线控制桩无误后，再用经纬仪以正倒镜挑直法直接投测各轴线。C、标高由水准点引测至坑底。结构施工测量A、首层放线验收后，主控轴一引至外墙立面上，作为以上务层主轴线竖身高以测的基准。B、施工层放线时，应在结构平面上校投测轴线，闭合后再测设细部尺寸和边线。C、标高竖向传递设置3个标高点，以其平均点引测水平线折平时，尽量将水准仪安置在测点范围内中心位置，进行测设。2、基坑开挖本工种设计地基换工，夯填砂砾垫层1100mm；根

38、据此特点，采用机械大开挖，留200mm厚进行挖工、铲平。开挖时，根据现场实际土质，按规范要求1:0.33放坡，反铲挖掘机挖土。开挖出的土，根据现场实际情况，尽量留足需用的好土，多余土方挖出，避免二次搬运。人工开挖时，由技术员抄平好水平控制小木桩，用方铲铲平。挖掘机挖土应该从上而下施工，禁止采用挖空底脚的操作方法。机械挖土,先发出信号，挖土的时候，挖掘机操作范围内，不许进行其他工作，装土的时候，任何人都不能停留在装土车上。3、砌筑工程材料砖：MU15多孔砖，毛石基础采用MU30毛石。砂浆：±0.00以下采用M10水泥砂浆，一、二、三、四层采用M10混合砂浆，五层以上采用M7.5混合砂浆

39、。砌筑要求A、开工前由工长对所管辖班组下发技术交底。B、砌筑前应提前浇水湿润砖块，水率保持在1015。C、砌筑采用满铺满挤“三一砌筑法“，要求灰浆饱满，灰缝812mm。D、外墙转角处应同时砌筑，内外墙交接处必须留斜槎，槎子长度不小于墙体高度的2/3，槎子必须平直、通顺。E、隔墙与墙不同时砌筑又不留成斜槎时可于墙中引出阳槎或在墙的灰缝中预埋拉结筋，每道不少于2根。F、接槎时必须将表面清理干净，浇水湿润，填实砂浆，保持灰缝平直。G、砖墙按图纸要求每50mm设置26钢筋与构造柱拉结，具体要求见结构总说明。H、施工时需留置临时洞口，其侧边离交接处的墙面不少于500mm，顶部设边梁。4、钢筋工程凡进场钢

40、筋须具备材质证明，原材料须取样试验，经复试合格后方可使用。钢筋绑扎前应仔细对照图纸进行翻样，根据翻样配料，施工前由工长对所管辖班组下发技术交底，准备施工工具，做好施工的准备工作。板中受力钢筋搭接，I级钢30d，II级钢40d，搭接位置：上部钢筋在跨中1/3范围内，下部钢筋在支座1/3范围内。钢筋保护层：基础40mm，柱、梁30mm，板20mm。保护层采用50mm×50mm的水泥砂浆块。板上部钢筋用马凳按梅花状支起。所有钢筋绑扎，须填写隐检记录，质评资料及目检记录，验收合格后方可进行下道工序。5、砼工程水泥进场后须做复试，经复试合格后由试验室下达配合比。施工中严格掌握各种材料的用量，并

41、在搅拌机前进行标识，注明每立方米、每盘用量。同时搅拌时，须车车进磅，做好记录。 浇筑前，对模板内杂物及油污、泥土清理干净。投料顺序：石子水泥砂子。本工程均采用插入式振捣器，一次浇筑厚度不宜超过振捣器作用部分长度的1.25倍，捣实砼的移动间距不宜大于振捣器作用半径的1.5倍。砼浇筑后1昼夜浇水养护，养护期不少于7d，砼强度未达到1.2MPa之前不得上人作业。6、模板工程本工程模板采用钢木混合模板。模板支搭的标高、截面尺寸、平整度、垂直度应达到质量验收标准，以满足其钢度，稳定性要求。模板支撑应牢固可靠，安装进程中须有防倾覆的临时固定措施。本工程选用851脱模剂，每拆除一次模板经清理后涂刷脱模剂，再

42、重新组装，以保证砼的外观质量。6、 架子工程本工程采用双排架子防护，外设立杆距墙2m，里皮距墙50cm，立杆间距1.5m，顺水间距1.2m，间距不大于1m。 架子底部夯实，垫木板，绑扫地杆。为加强架子的稳定性，每七根立杆间设十字盖，斜杆与地面夹角60o。为防止脚平架外倾，与结构采用钢性拉接，拉接点间距附和“垂四平六“的原则。外防护架用闭目式安全网进行封闭，两平网塔接和网下口必须绑孔紧密。结构架子高出作业层1m，每步架子满铺脚手板，要求严密牢固并严禁探头板。7、 装饰工程装饰工程施工前，要组织质监部门、建设、设计、施工单位四方参加的主体结构工程核验收，对已完全体分部工程进行全面检查、发现问题及时

43、处理，清除隐患，并做好装饰前材料、机具及技术准备工作。1、根据预算所需材料数量，提出材料进场日期，在不影响施工用料的原则下，尽量减少施工用地，按照供料计划分期分批组织材料进场。2、将墙面找方垂直线，清理基层，然后冲筋，按照图纸要求，分层找平垂直，阴阳角度方正，然后拉线作灰饼。底子灰应粘结牢固，并用刮杠刮平，木抹子抹平。3、罩面应均匀一致，并应在终凝前刮平压光，上三遍灰抹子。4、油漆、涂料施工：油漆工程施工时，施工环境应清洁干净，待抹灰、楼地面工程全部完工后方可施工，油漆涂刷前被涂物的表面必须干燥、清洁，刷漆时要多刷多理不流坠，达到薄厚均匀，色调一致，表面光亮。墙面涂料基层要求现整，对缝隙微小孔

44、洞，要用腻子找平，并用砂纸磨平。为了使颜色一致，应使用同一配合比的涂料，使用时涂料搅匀，方可涂刷，接槎外留在阴阳角外必须保证涂层均匀一致表面不显刷纹。8、 楼地面工程楼地面工程只作50厚豆石砼垫层。做垫层必须先冲筋后做垫层，其平整度要控制在4mm以内，加强养护45天后，才能进行上层施工。10、层面工程1、屋面保温层及找平层必须符合设计要求，防水采用防水卷材。2、做水泥砂浆找平层表面应平整压光，屋面与女儿墙交接处抹成R150mm圆角。3、本工程屋面材料防水，专业性强，为保证质量，我们请专业人员作防水层。4、原材料在使用前经化验合格后才能使用，不合格材料严禁使用。11、水、暖、电安装工程管道安装应

45、选用合格的产品，并按设计放线，坡度值及坡向应符合图纸和规范要求。水、暖安装前做单项试压，完毕后做通、闭水后试验和打压试验，卫生间闭水试验不少于24小时。电预埋管路宜沿最近线路敷设，应尽量减少弯曲，用线管的弯曲丝接套丝，折扁裂缝焊接，管口应套丝用堵头堵塞。油漆防腐等均符合图纸各施工规范及质量评定标准。 灯具、插座、开关等器具安装，其标高位置应符合设计要求，表面应平直洁净方正。灯具、插座、开关等器具必须选用合格产品，不合格产品严禁使用。做好各种绝缘接地电阻的测试和系统调整记录，检查配线的组序一定要符合设计要求。五、预防质量通病之措施本工程按优质工程进行管理与控制，其优质工程的目标体系与创优质工程的

46、保证措施在本工程施工组织设计中做了详述。本措施不再述。创优质工程除对各分部、分项、工序工程施工中，精心操作，一丝不苟、高标准严要求作业外，关键是防止质量通病。为此，提出防止通病的作业措施如下：1、砖墙砌体组砌方法：、组砌方法：一顺一丁组砌，由于这种方法有较多的丁砖，加强了在墙体厚度方向的连结，砌体的抗压强度要高一些。、重视砖砌体水平灰缝的厚度不均与砂浆饱满度：、水平灰缝不匀：规范规定砖砌体水平灰缝厚度与竖向灰缝宽度一般为10mm，但不应小于8mm，也不应小于12mm。砂浆的作用：一是铺平砖的砌筑表面，二是将块体砖粘接成一个整体。规范中之所以有厚度和宽度要求，是由于灰缝过薄，使砌体产生不均匀受力

47、，影响砌体随载能力。如果灰缝过厚，由于砂浆抗压强度低于压的抗压可度。在荷载作用下，会增大砂浆的横向变形，降低砌体的强度。试验研究表明，当水平灰缝为12mm时，砖砌体的抗压强度极限，仅为10mm厚时的7075，所以要保证水平灰缝厚度在812mm之间。怎样确保水平灰缝的厚度呢？A、皮数杆上，一定将缝厚度标明、标准。B、砌砖时，一定要按皮数杆的分层挂线，将小线接紧，跟线铺灰，跟线砌筑。C、砌浆所用之中砂，一定要过筛，将大于5mm的砂子筛掉。D、要选砖，将过厚的砖剔掉。E、均匀铺灰，务使铺灰之厚度均匀一致。坚持“一块砖、一铲灰、一揉挤“的“三一“砌砖法“。砂浆必须满铺，确保砂浆饱满度。规范规定：多孔砖

48、砌体，水平灰缝的砂浆饱满度不得低于80，这是因为，灰缝的饱满度，对砌体的强度影响很大。比如：根据试验研究，当水平灰缝满足80以上，竖缝饱满度满足60以上时，砌体强度较不饱满时，要提高23倍，怎样保证灰缝饱满度呢？A、支持使用所述的“三一“砌砖法，即“一块砖、一铲灰、一揉挤“。B、水平缝用铺浆法（铺浆长度50cm）砌筑，竖缝用挤浆法砌筑，竖缝还要畏助以加浆法，以使竖向饱满，绝不可用水冲灌浆法。C、砂浆使用时，如有淅水，须作二次拌合后再用。绝不可加水二次拌合。拌好的砂浆，须于3小时之内使用完毕。D、不可以干砖砌筑。淋砖时，一般以15含水率为宜。（约砖块四周浸水15mm左右）。注意砌砖时的拉结筋的留

49、置方法：砖砌体的拉结筋留置方法，按设计要求招待。如设计没有具体规定时，按规范执行。规范规定“拉结筋的数量每12cm厚墙放1根6钢筋，沿墙高每50cm留一组。埋入长度从墙的留槎处算起，每边均100cm，末端应有弯钩”见图。规范还规定：“构造柱与墙连拉处，宜砌成马牙槎，并沿墙高每50cm设26拉结钢筋，每边伸入墙内100cm。2、预防楼梯砼踏步掉角：楼梯踏步浇筑砼后，往往因达不到砼强度要求，就因施工需要提前使用，既便有了足够强度，使用不慎，都会掉楞掉角。而且有了掉角，修补十分困难，且不定期牢固。为此宜采用两种方式予以防治：踏步楞角上，在浇筑砼时增设防护钢筋。踏步拆模时，立即以砂袋将踏步覆盖。（水泥

50、袋或用针织袋装砂）既有利于砼养护，又可保护踏步楞角。3、楼梯弊端的预防：防止踏步不等高：踏步不等高，既不美观，又影响使用。踏步不等高现象，一般发生在最上或最下一步踏步中。产生的原则，一是建筑标高与结构标高不吻合。二是将结构标高误为建筑标高。三是施工粗心，支模有误。为此，浇筑楼梯之间：仔细核查楼梯结构图与建筑图中的标高是否吻合。经查核与细致计算无误后，再制作安装模板。浇筑砼中，往往由于操作与模板细微变形，也会使踏步有稍话误差。这一个误差，要在水泥砂浆罩面时予以调整。为使罩面有标准。在罩面之前，根据平台标高在楼梯侧面墙上弹出一道踏步踏级的标准斜线。罩面抹灰时，便踏步的外阳角恰恰落在这一条斜线上。这

51、样做，罩面完成后，踏步的级高级宽就一致了。如果，施工出现踏步尺寸有较大误差，一定要先行剔凿，并用细石砼或高强度水泥砂浆调整生，再做罩面。4、堵好脚手眼：堵脚手眼做得好坏，直接影响装修质量。一是影响墙面抹灰之脱落、开裂也空鼓；二是洒水可沿已开裂的脚手眼进入室内。因此，堵脚手眼的工作万不可忽视、大意：将脚手眼孔内的砂浆、灰尘凿掉，清除洁净，洒水湿透眼内孔壁。将砖浸水湿透。脚手眼内外同时堵砌，绝不准用干砖堵塞。用“一砖、一铲灰、一挤塞“三一砌砖法堵塞，绝不准用碎块碴堵塞。砂浆必须饱满（最后的一块砖堵完后，用竹片或扁平钢筋将砂浆塞实，刮平，灰缝要均匀、实心实意，不准不刮浆干塞砖块）。5、散水砼变形缝的

52、做法：砼散水的变形缝，常规做法是镶嵌木条，砼浇筑有足够强度后将此木条取出，再灌以沥青砂浆。其缺点是L散水板块相邻高差平整不易保证，木嵌条不可取净，取木条将板块楞角碰坏，不灌沥青砂浆而灌热沥青等。好的做法是：、事先按变形的长短、高度（板块砼厚）的制作厚为20mm的沥青砂浆板条；砼板块浇筑前，第一块板的断缝处支设模块，砼有足够强度（1.2Mpa）后，拆除侧模板，将预制沥青砂浆板条贴粘在砼板块侧缝表面，接着浇筑第二块板块砼。集资或跳浇散水板块。（靠墙身处不支模板，直接将沥青砂浆板条粘贴）。当板块砼都有了足够强度后，再用加热后的铁铬子，将缝处沥青砂浆板条予以慰汤，使其缝隙深浅一致，交角平顺。6、卫生间

53、地面漏水的预防：现浇砼楼板：沿房间四周墙上翻150mm。找平层：施工前，清理面层须洁净，并湿润砼楼板表面，之后刷一层TG胶素水泥浆。找坡层用细石砼，并找出排队水坡度，坡向地漏，要平整光洁。上刷冷底油一道。防水层：用一布四涂。但沿四周墙上150mm，遇向口时，伸向口外300mm。粘结层：用1：20水泥砂浆厚20mm，沿墙四周上翻150mm并粉光。注意排水坡度与坡向或做C20细石砼。7、管道根部的渗漏预防：、浇筑钢筋砼楼板，用时准确地将位置、尺寸预留楼板管道孔。或埋设预留套管。、如为预留孔洞时，要预留万不可事后凿孔或扩孔。如为预留套管进，位置一定要准确。套管要焊上止水钢环。、预留孔洞的模盒或套管一棕要与楼板的模板固定防止错位。浇筑砼时派专人看护，以利及时修正。、地面的做法按设计要求进行或建议甲方按上述“地面漏水防预“中所提做法处理，但防水层必须沿套管或给排水管上翻150mm并与管子贴粘牢固。、如为预留孔洞，等管道安装就位并校正固定后，对预留洞要用与楼板同标号的砂浆（或1：21：2.5的水泥砂浆等）填实、捣固，使其与砼
