黑金刚KK无机不燃外墙保温系统技术说明书

1、黑金刚KK无机不燃外墙保温系统技术说明书一、现有技术情况（技术领域、背景技术）现有有机类墙体保温系统（XPSEPS胶粉聚苯颗粒）：1、防火问题：聚苯乙烯类保温材料在房屋内、外部发生火灾时，火焰会从窗户洞口往内、外燃烧，波及窗口四周的聚苯保温层。而聚苯乙烯保温材料在温度达到60C-100c时就会溶解、分裂、消失。在没有相当严密的防护隔离措施下，火势会在外保温层蔓延，将整个保温层烧毁，并且会产生有毒气体；如果外墙饰面为瓷砖、石材时，则整个建筑外装饰材料全部掉落，从而导致严重的灾害事故。类似灾害事故，已屡有发生。2、保温层抗风压问题：近年来城市建设多以高层建筑为主，在高层建筑的墙体保温施工中，保温层

2、抗风压（特别是抵抗负风压问题）,已受到越来越多的关注。现有的EPSXPS系统多采用贴板法施工，由于高层建筑物背风面的巨大风吸力作用，经常导致保温板被吸落。、3、使用寿命问题：现有保温系统多数采用有机类粘结剂，大部分有机类胶黏剂的使用寿命一般为510年；另外现有保温系统的核心保温材料：聚苯乙烯板、聚苯挤塑板、聚苯颗粒浆料、聚氨酯泡沫等均为有机材料，其材质本身的耐候性及抗老化性能决定使用寿命一般为510年。这两者之间使用寿命上存在的时间差距，容易造成保温层甚至建筑的整体保温性能的质量问题。4、保温层内部结露问题：由于冬季室内水蒸气通过墙体向外渗透，逐步进入外墙内部，会造成保温层内部结露。这更加速有

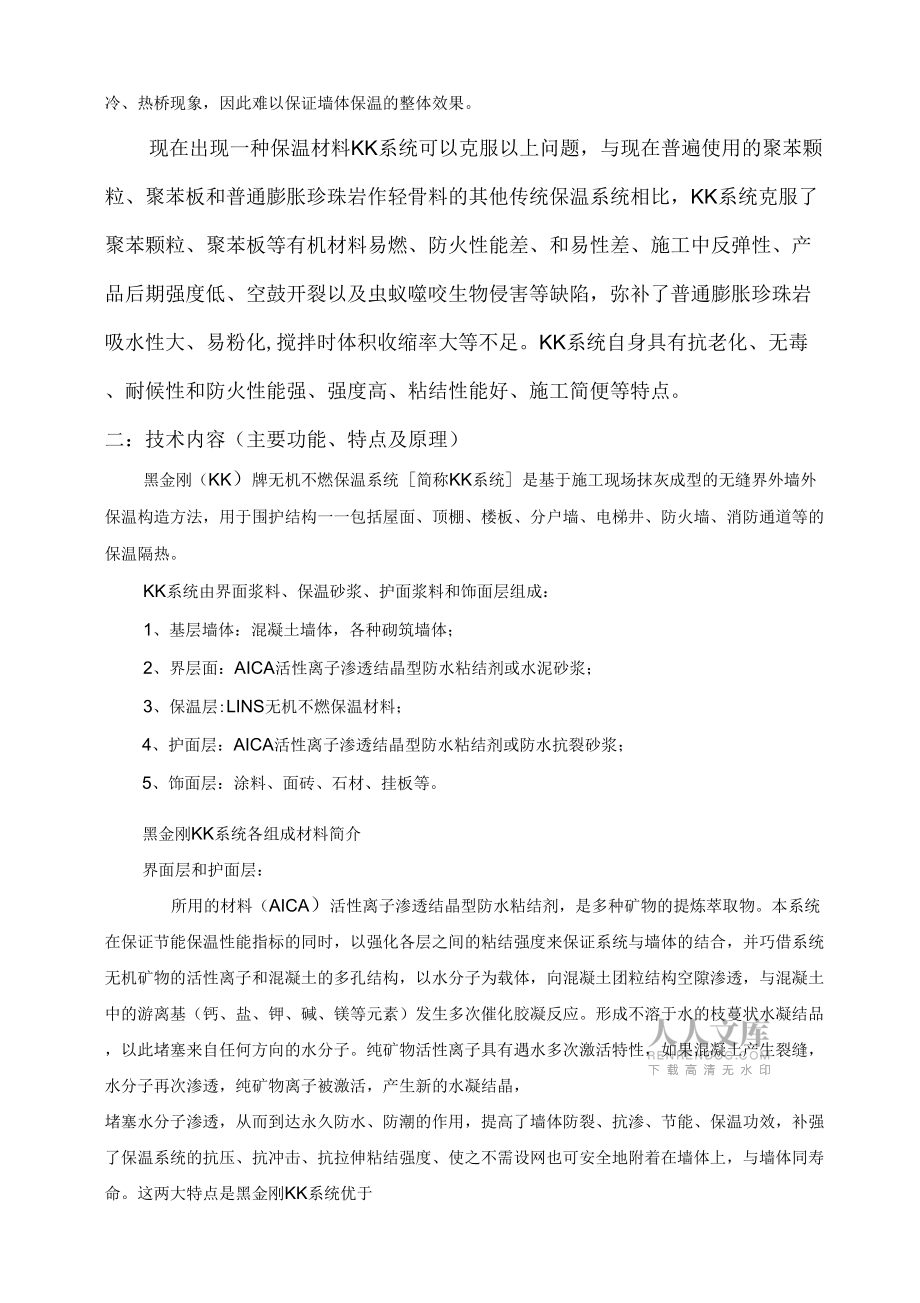

3、机类粘结剂的老化或产生脱粘现象，且对于一些室内温度高的建筑更不能忽视，一旦保温层内部结露，就会大大降低保温性能的效果，甚至于保温层整体脱落。5、施工复杂及保温系统的冷、热桥问题:受材质本身形状所限，难以满足现有建筑多样性的外观装饰需要，且接点多、接缝多，易形成冷、热桥现象，因此难以保证墙体保温的整体效果。现在出现一种保温材料KK系统可以克服以上问题，与现在普遍使用的聚苯颗粒、聚苯板和普通膨胀珍珠岩作轻骨料的其他传统保温系统相比，KK系统克服了聚苯颗粒、聚苯板等有机材料易燃、防火性能差、和易性差、施工中反弹性、产品后期强度低、空鼓开裂以及虫蚁噬咬生物侵害等缺陷，弥补了普通膨胀珍珠岩吸水性大、易粉

4、化,搅拌时体积收缩率大等不足。KK系统自身具有抗老化、无毒、耐候性和防火性能强、强度高、粘结性能好、施工简便等特点。二：技术内容（主要功能、特点及原理）黑金刚（KK）牌无机不燃保温系统简称KK系统是基于施工现场抹灰成型的无缝界外墙外保温构造方法，用于围护结构一一包括屋面、顶棚、楼板、分户墙、电梯井、防火墙、消防通道等的保温隔热。KK系统由界面浆料、保温砂浆、护面浆料和饰面层组成：1、基层墙体：混凝土墙体，各种砌筑墙体；2、界层面：AICA活性离子渗透结晶型防水粘结剂或水泥砂浆；3、保温层:LINS无机不燃保温材料；4、护面层：AICA活性离子渗透结晶型防水粘结剂或防水抗裂砂浆；5、饰面层：涂料

5、、面砖、石材、挂板等。黑金刚KK系统各组成材料简介界面层和护面层：所用的材料（AICA）活性离子渗透结晶型防水粘结剂，是多种矿物的提炼萃取物。本系统在保证节能保温性能指标的同时，以强化各层之间的粘结强度来保证系统与墙体的结合，并巧借系统无机矿物的活性离子和混凝土的多孔结构，以水分子为载体，向混凝土团粒结构空隙渗透，与混凝土中的游离基（钙、盐、钾、碱、镁等元素）发生多次催化胶凝反应。形成不溶于水的枝蔓状水凝结品，以此堵塞来自任何方向的水分子。纯矿物活性离子具有遇水多次激活特性，如果混凝土产生裂缝，水分子再次渗透，纯矿物离子被激活，产生新的水凝结晶，堵塞水分子渗透，从而到达永久防水、防潮的作用，提

6、高了墙体防裂、抗渗、节能、保温功效，补强了保温系统的抗压、抗冲击、抗拉伸粘结强度、使之不需设网也可安全地附着在墙体上，与墙体同寿命。这两大特点是黑金刚KK系统优于其他外墙外保温系统的显著标志。主要如下十个方面的优势特点：1、 系统组成材料均采用无机不燃材料，其耐候性、保温隔热、防火、耐酸碱、防腐蚀性能优良；2、 系统具有不燃性，发生火灾时不产生有毒气体，能满足消防要求；3、 可直接抹浆施工，外粉刷与保温节能一次成型，且界面无接缝，三道成活（界面层、保温层、护面层）施工简便、快捷；4、 施工界面浆料，保温与基墙粘结强度高可直接粘帖瓷砖和大理石。护面浆料与保温砂浆相容性好，系统抗拉、抗压强度高。呈

7、刚性，握钉力强，作为外墙内保温使用可直接钻钉吊挂；5、 面砖饰面时，无需采用网格布等材料加强措施；6、 系统由天然矿石提炼，不含有机物和有害物质。可回收再利用，无废弃物；7、 黑金刚KK系统抗老化性、耐候性佳可与墙体同寿命；8、 防裂抗渗（二道防水），可做外墙内、外保温，也可做屋面防水保温；9、 质量归责界线明晰，质量稳定；10、 施工工期短，综合造价低。三：技术实用范围和应用前景：随着我国建筑节能技术的发展，无机轻集料保温砂浆系统在建筑保温工程上的应用迅速增加，理论和工程实践都已经证明，无机轻集料保温砂浆保温工程是实现建筑物保温节能的良好举措。四：与现有技术相比较，本技术的优点基层处理方便，

8、且易于操作，施工速度快等优点。界面、护面层使用的是KK活性离子渗透结晶型防水粘结剂（简称AICA）,也是双组份：A组份为黑耀岩、闪石等多种无机天然矿物复合组成，呈粉末状；B组份系多种无机自然矿物经高温回流浓缩而成的液体状石脂粘膜剂，现场AICA、石脂粘膜剂和水的搅拌比例为25:1:1015。LINS砂浆的保温层以不同天然矿物质的多孔颗粒、微粒及粉末，配比专用石脂粘膜剂和水复合，无缝界施工形成整体，充分凝结不易空鼓，且延伸玻璃转化点，增强强度和抗裂效果。护面层同样使用AICA浆料抹面构成第二道防水，利用纯矿物活性离子具有遇水激活、发生多次催化胶凝反应并不断增加新的水凝结晶的特性，达到永久防水、防

9、潮的作用。基于LINS砂浆和AICA材料特性，KK系统饰面层帖饰面砖采用AICA浆料作为面砖粘结剂更具有粘结力强劲、外载能力突出，抗裂防水效果好的特点，且无相容性的担忧。AICA界面浆料、护面浆料性能指标项目单位技术要求实测结果拉伸粘结强度（常温14d）MPa>0.901.20浸水拉伸粘结强度（常温14d,浸水7d）MPa>0.600.70压折比/<3.02.20可操作时间h>1.5合格LINS保温砂浆性能指标项目单位技术要求实测结果干密度Kg/m3<300合格导热系统W/(m.k)<0.0650.058抗压强度Mpa>0.401.60压剪粘结强度Kp

10、a>70118线性收缩率%<0.30.24软化系数/>0.600.74蓄热系数W/(m2/K)>2.302.412抗冻性能（质量损失率）%<53.1抗冻性能（抗压强度损失率）%<2513.7燃烧性能级别/A级（不燃）A级放射性核素限量（内照射指数）/<1.0合格放射性核素限量（外照射指数）/<1.3合格黑金刚KK无机不燃保温系统的性能指标项目技术要求实测结果耐候性80次高温（70C）淋水（15C）循环和5次加热（50C）冷冻（-20C）循环后不得出现开裂、空鼓或脱落。护面层与保温层的拉伸粘结强度不应小于0.1Mpa,破坏层向应位于保温层合格耐冻融

11、30次循环后表面无裂纹、空鼓、起泡和剥离现象合格抗冲击强度（J）普通型3.0合格加强型10.0合格系统抗拉强度Mpa>0.20合格水蒸气湿流密度g/（m2.h）>0.85合格吸水量g/m2（浸水1h）<800426不透水性试样护面层内侧无水渗透合格燃烧性能级别A级（不燃）合格抗风压值不小于工程项目的风荷载设计值合格目前市场上常用保温系统对比系统黑金刚系统EPS系统XPS系统聚苯颗粒保温浆料材纯无机材料有机无机复合材料有机无机复合材料有机无机复合材料料活性离子渗及透结晶型防胶粘剂胶粘剂界面砂浆工水粘结剂序(AICA)无机不燃保温材料膨胀聚苯板挤塑聚苯板聚苯颗粒保温胶浆(LINS

12、)活性离子渗固定件固定件防水抗裂砂浆透结晶型防水粘结剂(AICA)无需网格布底层抹面胶浆底层抹面胶浆耐碱玻纤网格布或热镀电焊钢丝网耐碱玻纤网格布或热镀电焊钢丝网耐碱玻纤网格布或热镀电焊钢丝网锚固件面层抹面胶浆面层抹面胶浆面层抹面胶浆材料损耗材料损耗小材料多样化损耗大材料多样化损耗大材料多样化损耗大劳动工具单一，无需外接电源工具多样，需外接电源工具多样，需外接电源工具多样，需外接电源验收手续资料手续简单资料手续繁多资料手续繁多资料手续繁多用途外墙外保温，外墙内保温、屋顶隔热外墙外保温外墙外保温外墙外保温保温材料四大功能对比表序号系统名称对比项黑金刚系统EPS系统XPS系统聚苯颗粒保温浆料1保温性能导热系数00.065蓄热系数2.3导热系数00.041蓄热系数0.93导热系数00.030蓄热系数0.98导热系数00.060蓄热系数1.052抗老化性能优差差差3防火性能不燃(A级)不产生后毒气体高温萎缩产生后毒气体B1级高温萎缩产生后毒气体B1级局温萎缩产生后毒气体B1级4防水抗渗性能防水层有多次激活功能永久无无无防水5抗压强度>0.4Mpa>0.10Mpa压缩性能（形变10%>0.15Mpa压缩性能（形变10%>0.25Mpa压缩性能（形变10%6抗拉强度0.4
