交联聚乙烯电缆结构及其试验方法

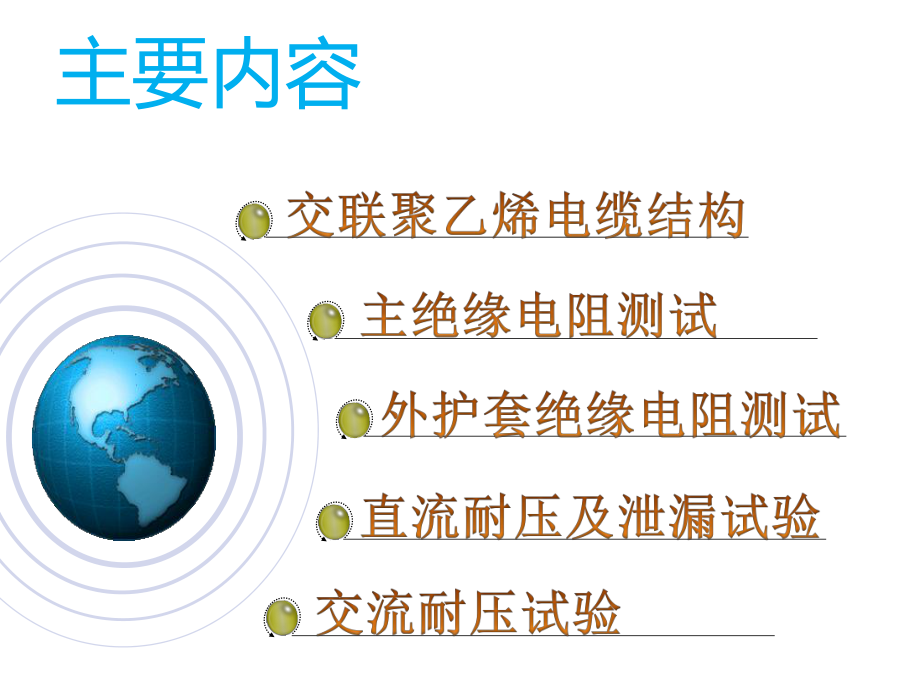

1、交联聚乙烯电缆结构及其试验方法 2013-03-15ICEAGESKY主要内容* *交联聚乙烯电缆结构n PVC/PE外护套n 金属铠装n 铜屏蔽层n 外半导体层n 交联聚乙烯绝缘层n 内半导体层n 导体* *主绝缘电阻测试 5000 VLGE从电缆的绝缘电阻的数值可初步判断电缆绝缘是否受潮、老化，并可检查由耐压试验检出的缺陷的性质，所以，耐压试验前后均应测量绝缘电阻。0.6/1kV电缆试验电压采用1000V；0.6/1kV以上电缆试验电压采用2500V；6/6kV以上电缆试验电压采用5000V良好电缆的绝缘电阻值通常很高，试验数据与出厂值比较应无明显变化；试验前后应充分对电缆放电以避免电缆中

2、的残余直流电荷对结果造成影响。放电时，应先经过放电棒前端电阻放电，再直接放电，否则会对电缆的绝缘结构造成冲击* *外护套绝缘电阻测试电缆埋入地下后，可对外护套绝缘电阻进行测试。测量电压通常采用500V，当绝缘电阻低0.5M/km时，应用万用表正、反接线进行测量，当两次测得的阻值相差较大时，表明外护套已破损受潮。 500 VLGE* *直流耐压和泄漏电流试验直流耐压试验对检查绝缘中的气泡、机械损伤等局部缺陷比较有效，泄漏电流对反映绝缘老化、受潮比较灵敏。进行泄漏电流试验时应均匀升压，升压过程中在0.25、0.5、0.75、1倍试验电压下各停留1min，读取泄漏电流值，以便必要时绘制泄漏电流和试验

3、电压的关系曲线。绝缘良好的电缆泄漏电流很小，一般在几十微安以下，因而设备及引线的杂散电流相对较大，影响显著。此时如仍将微安表接在低压端测量，会有很大误差。必须将微安表接在高压端测量，并注意屏蔽后才能获得准确的结果。电压为35kV及以上的电缆，由于试验电压高，通过试品表面及周围空间的泄漏电流相当大，所以两端的终端头均应屏蔽。AU* *直流耐压和泄漏电流试验AABCABCU实际工作现场中，由于电缆铺设长度较长，将被测相电缆两端进行屏蔽不易实现，所以往往采用左图所示的接线方式，以邻相电缆作为屏蔽线进行测试。这种测试方法看似解决了屏蔽问题，实际上却存在两个缺点：1、每相电缆在试验中承受两次电压，对电缆

4、主绝缘容易造成损伤；2测得的泄漏电流数值并不是被测相缆芯对外皮及地的泄漏电流，而是被测相对外皮及另一相缆芯的泄漏电流数值。因此这种测量方法并不妥当。* *直流耐压和泄漏电流试验AABCABCU现场工作时，可以采用左图所示的接线方式进行试验。这时电源端采取屏蔽将表面和空间的杂散泄漏电流排除，另一端的杂散泄漏电流I2流经微安表PA2。于是，试品的泄漏电流IX可由微安表PA1的读数I1减去I2而得AI1I2PA1PA2* *直流耐压试验存在的问题由于交联聚乙烯电缆材质、结构的特点，所以尽管在正式颁布的标准中要求在交接试验中做直流耐压，但实际上有不少人认为对交联聚乙烯绝缘电缆不宜采用直流耐压试验，其基

5、本观点是：1、直流电压试验过程中在交联聚乙烯绝缘电缆及附件中会形成空间电荷，对绝缘有积累效应，加速绝缘老化，缩短使用寿命。2、直流电压下绝缘电场分布与实际运行电压不同，前者按电阻率分布而后者按介电常数分布，因此，直流试验合格的交联聚乙电缆，投入运行后，在正常工作电压的作用下也会发生绝缘事故。*交流耐压试验变频柜380V电抗器电容分压器测量装置kV控制台多年以来，由于人们认识水平和试验设备的原因，橡塑电缆在现场以直流耐压试验或0.1Hz频率耐压试验代替交流耐压试验，经过多年实践发现上述两种方法都存在很多问题，无法对橡塑电缆的绝缘优劣起到有效地检验作用。根据IEC最新标准规定，频率在20Hz300

6、Hz之间的交流耐压与工频50Hz下的交流耐压基本可以等效，因此110kV及以上的橡塑电缆目前普遍采用20Hz300Hz的变频串联谐振试验装置进行交流耐压试验。220kV及以上：试验电压为1.36倍U0；110kV/66kV：试验电压为1.60倍U0，时间为5分钟。*额定电压额定电压长度长度截面积截面积64/110kV1500m400mm2CAB以以110kV交联聚乙烯电缆为例交联聚乙烯电缆为例电容量电容量0.156F/km 应用举例*试验前参数计算试验电压：高压电抗器电感值 试验电压频率：52.05(Hz)U=1.6U0=1.6X64=102.4(kV)*试验原理接线如图所示，其中变频器用来改

7、变工频交流电频率确保试验电压的频率处在谐振点上，通过试验变压器将电压抬升到试验所需电压，考虑到试验中容升效应的影响，试验变压器测量端的电压无法准确反应试品两端电压，在试品高压端并联电容分压器监测试品电压。原理接线图*1）对被试电缆充分放电，按照原理图进行试验接线，调试好设备。试验场地四周装设围栏，悬挂“止步，高压危险！”标示牌。2）测量被试电缆的绝缘电阻，确认绝缘电阻合格。3）将试验引线接上被试电缆终端接头。4）检查试验回路所有接线，检查测量仪表，准备开始试验。5）合上试验电源，调整变频电源的频率，将试验回路调至谐振，此时调压旋钮置于初始位置。6）将输出电压逐渐升至试验电压，保持试验电压5mi

8、n，然后快速降压至零，断开试验电源，高压端挂接地线。7）复测被试电缆的绝缘电阻。8）试验过程中如发生闪络、击穿或异常情况，应立即暂停试验。检查被试电缆及试验设备是否损坏，如有损坏须立即检修。9）试验中无异常现象发生，复测绝缘电阻与试验前无明显变化，则被试电缆通过交流耐压试验。试验步骤*1）应用串联谐振进行交流那压试验，省去了传统交流那压试验中的大功率调压装置，很大程度上减少了实验设备的体积和重量为试验的开展提供了方便。2）谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。3）对于传统交流那压试验，当被试品存在绝缘缺陷，试验中绝缘弱点被击穿，此时的击
