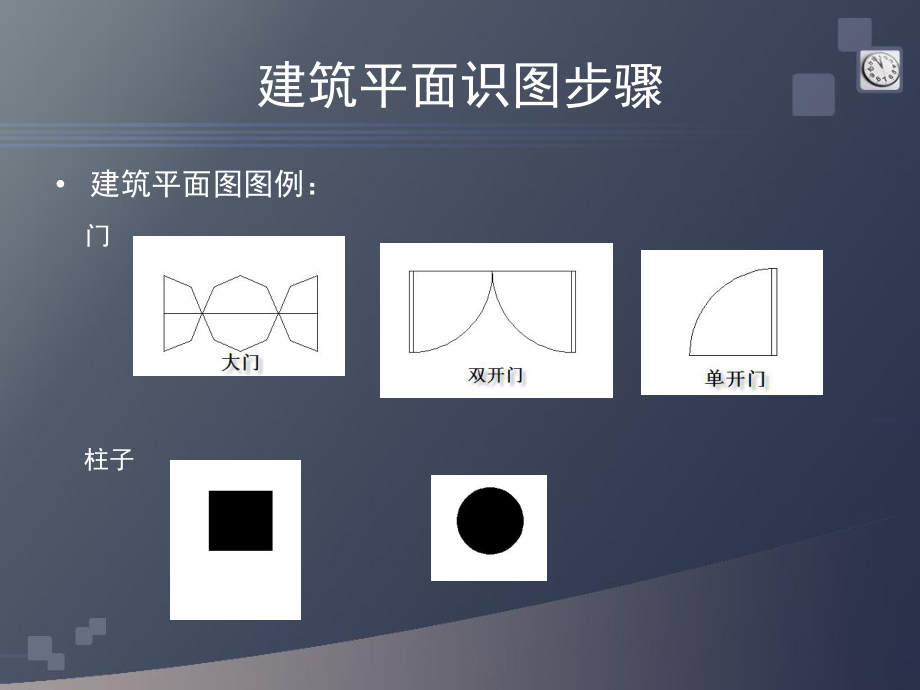

1、IBS室分设计识图方法by sen建筑平面识图步骤 建筑平面图图例： 楼梯 电梯 建筑平面图图例： 门 柱子 建筑平面识图步骤建筑平面识图步骤 建筑平面图标注项： 方向 根据下标示判断建筑物方向。图纸一般为上北下南左西右东长度距离 （单位有 米,毫米）建筑平面识图步骤 建筑平面图内常见结构： 天线平面安装图识图步骤 天线平面安装图图例： 需注意各集成商所使用图例可能有所不同，具体参照图纸本身下方图例及说明。天线平面安装图识图步骤 重要的结构（弱电竖井，机房，配电室） 平层走线，均从弱电竖井，弱电间，机房，配电室等位置引出。机房和配电室大多在地下室内。竖井和弱电间经常在电梯间旁边或楼梯旁，如下：

2、天线平面安装图识图步骤 一个例子 在楼层中判断自己位置并找到相应天线。 1.进入楼内对照图纸上方位标志，使其与真实方向相对应。既图纸上的北是实地的北，这样就可以判清楼内的东南西北。 2 .在复杂的楼内，在不知道自己所处位置的时候，可以先找到建筑图纸上楼梯，电梯，卫生间这些地方，然后从这些准确地点去找自己想去的地方。 3.天线的布放往往是有规律的。比如房间门口，柱子旁边。这样就可以通过数房间数和柱子数来找到自己想要找的天线。 4.下图中机房位于楼梯边，这样找到楼梯就找到了机房，既楼梯东侧。在楼层西侧洗手间门口有根天线ANT4，这样从楼梯向西数3个房间门就找到天线安装位置了。系统原理图识图步骤 系

3、统图与平面图对应以上一个酒店平面图为例：1.平面图如果多层结构相同，可以用一张平面图表示，注意图下图廓文字。2.系统原理图中每层的组网结构，每个天线都能体现出来。xxx酒店系统原理图系统原理图识图步骤 系统原理图中要素1.设备安装位置在系统图可以查看文字说明。同时可以看出主设备输出功率。2.每张系统原理图都可以通过一些联接符号相连，馈线通向A点，从下图的A点出。去2F与来自2F相对应。3.系统图中都有馈线的线损标注，一般都在器件的入口标注入口功率。也有即标入口也标出口功率的。通常2G和3G用不同颜色表示功率值。4.系统图馈线最末端是天线，天线类型有全向天线和定向天线，增益不同。一般图纸标注的是天线的入口功率，也有在天线后标注天线出口功率的。电梯图识图步骤 电梯天线安装示意图电梯图识图步骤 电梯天线系统原理图无源器件、天线和馈线 无源器件无源器件无源器件包括（功分器，耦合器，电桥，合路器，负载，衰减器)功分器、耦合器电桥合路器负载衰减器无源器件、天线和馈线 天线 天线包括（全向吸顶，硬顶，壁挂，对数周期，室外板状等天线）硬顶天线全向吸顶壁挂天
