芋头去皮机设计【14张图纸】【优秀】芋头去皮机设计【14张图纸】【优秀】 -- 50 元

收藏

资源目录
跳过导航链接。
折叠 芋头去皮机设计【14张图纸】【优秀】.rar芋头去皮机设计【14张图纸】【优秀】.rar
主动齿轮A4.dwg
从动齿A4.dwg
任务书.doc
传动轴A3.dwg
圆筒A2.dwg
垫片A4.dwg
底座A3.dwg
油封挡圈A4.dwg
清洗槽A3.dwg
电机安装支座A3.dwg
芋头去皮机设计开题报告.doc
芋头去皮机设计答辩稿.ppt
芋头去皮机设计说明书.doc
装配图A0.dwg
转盘A3.dwg
轴承座A3.dwg
轴承座总成A3.dwg
选题审批表.doc
隔套A4.dwg
编号:201404041247101381       格式:RAR    上传时间:2014-04-04
  【编辑】
50
关 键 词:
芋头 去皮 设计 14 图纸 优秀
资源描述:

芋头去皮机设计

19页 9300字数+说明书+开题报告+答辩稿PPT+任务书+14张CAD图纸

主动齿轮A4.dwg

从动齿A4.dwg

任务书.doc

传动轴A3.dwg

圆筒A2.dwg

垫片A4.dwg

底座A3.dwg

油封挡圈A4.dwg

清洗槽A3.dwg

电机安装支座A3.dwg

芋头去皮机设计开题报告.doc

芋头去皮机设计答辩稿.ppt

芋头去皮机设计说明书.doc

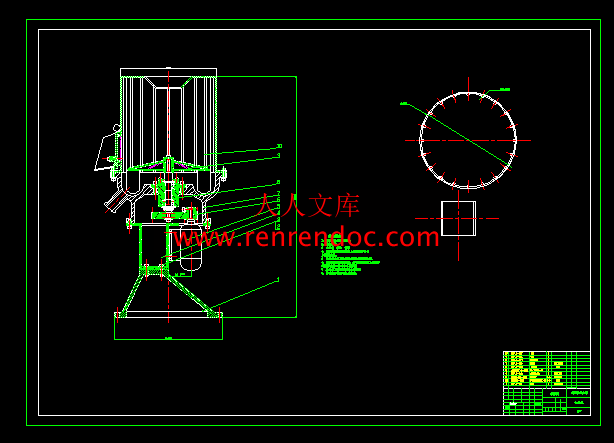

装配图A0.dwg

转盘A3.dwg

轴承座A3.dwg

轴承座总成A3.dwg

选题审批表.doc

隔套A4.dwg


目    录



摘要1

关键词1

1  前言2

2  芋头去皮机的工作原理2

   2.1  去皮清理的原理2

   2.2  去皮设备3

3  电机的选择5

4  轴的设计 5

   4.1  轴的材料5

   4.2  轴的强度计算6

   4.3  轴的结构尺寸初步确定7

5  滚动轴承的设计7

   5.1  滚动轴承类型的选择7

   5.2  滚动轴承部件的组合设计8

6  齿轮的结构设计9

   6.1  齿轮材料及热处理10

   6.2  齿轮相关参数的初步确定10

   6.3  校核齿轮强度11

7  圆筒的结构设计12

8  轴承座的结构设计13

9  圆盘的结构设计14

10  总结15

参考文献15

致谢16

   摘  要:芋头营养丰富,除直接食用外,还可以加工成食品、全粉、淀粉等经济价值较高的食品,通过加工可以大幅度提高鲜薯的商品价值[2]。

  去皮(peeling)用于多种水果和蔬菜的加工中以除去不需要或不可食的物质,并改善成品的外观。主要的考虑因素包括通过尽可能减少去掉的部分以及可能降低能源、劳力和物质成本来降低总成本。这里,介绍摩擦去皮方法:食品被放置在金刚砂滚轴上或内壁排列着金刚砂的转筒中,在磨损力的表面除去食品的表皮后又被大量的水冲洗干净。该方法的优点是由于过程是在温室下进行而具有的能源成本低以及资本成本低、无热损伤,食品外观良好的优点,不规则食品表面(如芋头上的“孔眼”)会破坏去皮产品的外观,需要手工去除[3]。

   关键词:芋头;去皮清洗;农产品;食品机械2 芋头去皮机工作原理

2.1 去皮清理的原理[1]

   水果及块根、块茎类蔬菜的外皮在加工成食品之前,大多需要除去表皮。由于原料的种类不同,皮层与果肉结合的牢固程度不同,生产的产品不同,对原料的去皮要求也各异,果蔬去皮的基本要求是去皮完全、彻底、原料损耗少。目前,果蔬加工中常用的去皮方法有机械去皮和化学去皮。

   机械去皮应用较广,既有简易的手工去皮又有特种去皮机。按去皮原理不同可分为机械切削去皮、机械磨削去皮和机械摩擦去皮。

   (1)机械切削去皮  是采用锋利的刀片表面皮层。去皮速度较快,但不完全,且果肉损失较多,一般需用手工加以修整,难以实现完全机械作业,适用于果大、皮薄、肉质较硬的果蔬。目前,苹果、梨、柿等常使用机械切削去皮,常用的形式为旋皮机。旋皮机是将待去皮的水果插在能旋转的插轴上,靠近水果一侧安装(或手持)一把刀口弯曲的刀,使刀口贴在果面上。插轴旋转时,刀就从旋转的水果表面将皮车去。旋皮机插轴的转动有手摇、脚踏和电动几种动力形式。在旋车去皮之前应有选果工序,以保证水果大小基本一致。

   (2)机械磨削去皮  是利用覆有磨料的工作面除去表面皮层。可高速作业,易于实现完全机械操作,所得碎皮细小,便于用水或气流清除,但去皮后表面较粗糙,适用于质地坚硬、皮薄、外形整齐的果蔬。胡萝卜、番茄等块根类蔬菜原料去皮大多采用机械磨削去皮机。

   (3)机械摩擦去皮  是利用摩擦因数大、接触面积大的工作构件而产生的摩擦作用使表皮发生撕裂破坏而被去除。所得产品表面质量好,碎皮尺寸大,去皮死角少,但作用强度差,适用于果大、皮薄、皮下组织松散的果蔬,一般需要首先对果蔬进行必要的预处理来弱化皮下组织。

    (4)化学去皮  又称碱液去皮,即将果蔬在一定温度的碱液中处理适当的时间,果皮即被腐蚀,取出后,立即用清水冲洗或搓擦,外皮即脱落,并洗去碱液。此法适用于桃、李、杏、梨、苹果等的去皮及橘瓣脱囊衣。桃、李、苹果等的果皮由角质、半纤维素等组成,果肉由薄壁细胞组成,果皮与果肉之间为中胶层,富含原果胶及果胶,将果皮与果肉连接。当果蔬与碱液接触时,果皮的角质、半纤维素被碱腐蚀而变薄乃至溶解,果胶被碱水溶解而失去胶凝性,果肉薄壁细胞膜较能抗碱。因此,用碱液处理后的果实,不仅果皮容易去除,而且果肉的损伤较少,可以提高原料的利用率。但是,化学去皮用水量较大,去皮过程产生的废水多,尤其是产生大量含有碱液的废水。

2.2 去皮设备:

   离心擦皮机,离心擦皮机是一种小型间歇式去皮机械。依靠旋转的工作构件驱动原料旋转,使得物料在离心力的作用下,在机器内上下翻滚并与机器构件产生摩擦,从而使物料的皮层被擦离。用擦皮机去皮对物料的组织有较大的损伤,而且其表面粗糙不光滑,一般不适宜整只果蔬罐头的生产,只用于加工生产切片或制酱的原料。常用去皮机处理芋头、胡萝卜、番茄等块根类蔬菜原料[1]。
