汽车稳定杆卡子冲压模具设计
46页-14000字数+说明书+开题报告+中期报告+9张CAD图纸
中期报告.doc
凸模 (2).dwg
凸模.dwg
凸模固定板 (2).dwg
凸模固定板.dwg
凹模.dwg
垫板.dwg
弯曲凹模.dwg
汽车稳定杆卡子冲压模具设计开题报告.wps
汽车稳定杆卡子冲压模具设计论文.doc

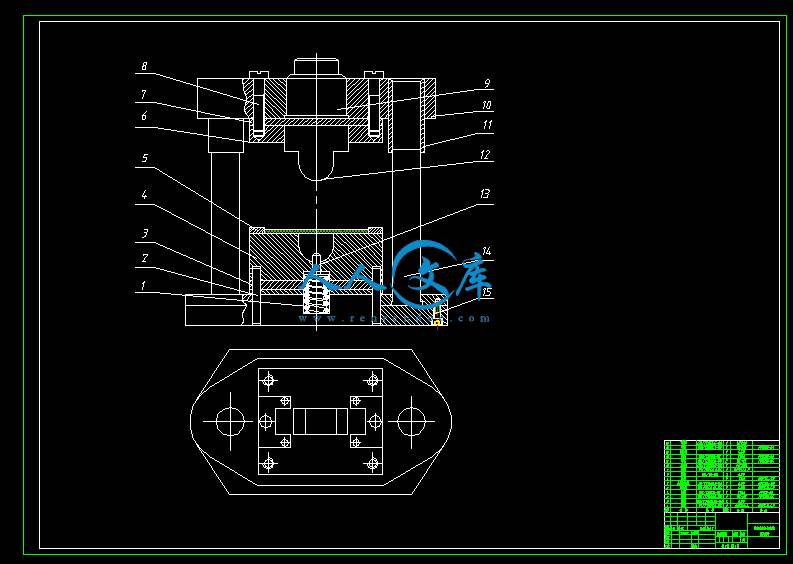

装配图.dwg
装配图2.dwg
摘 要
本文介绍的模具实例结构简单实用,使用方便可靠,首先根据工件图算工件的展开尺寸,在根据展开尺寸算该零件的压力中心,材料利用率,画排样图。根据零件的几何形状要求和尺寸的分析,采用复合模冲压,这样有利于提高生产效率,模具设计和制造也相对于简单。当所有的参数计算完后,对磨具的装配方案,对主要零件的设计和装配要求技术要求都进行了分析。
在设计过程中除了设计说明书外,还包括模具的装配图,非标准零件的零件图,工件的加工工艺卡片,工艺规程卡片,非标准零件的加工工艺过程卡片。
关键词:复合模 ;冲压 ;设计
