小型玉米脱粒机设计【农业机械】【10张CAD图纸】【优秀】

小型玉米脱粒机设计

25页 14000字数+说明书+10张CAD图纸【详情如下】.bat

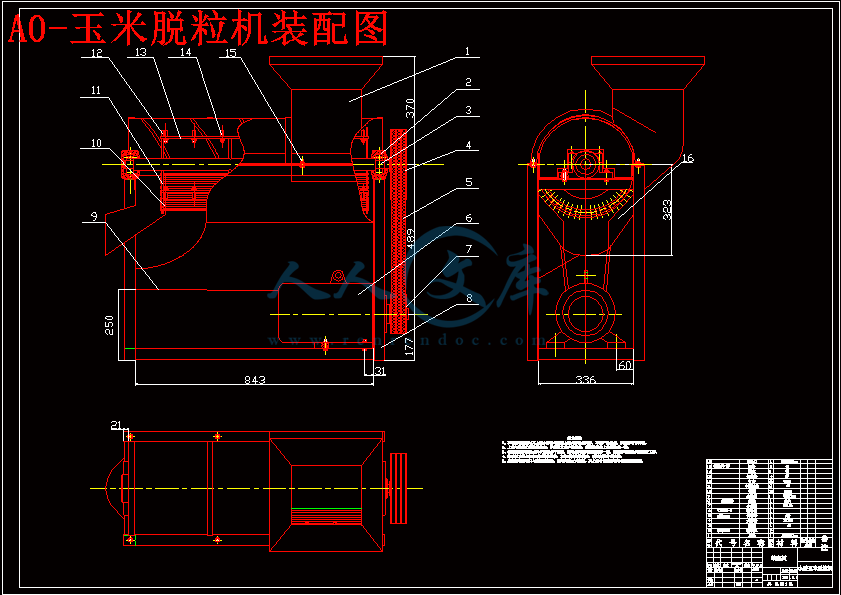

A0-玉米脱粒机装配图.dwg

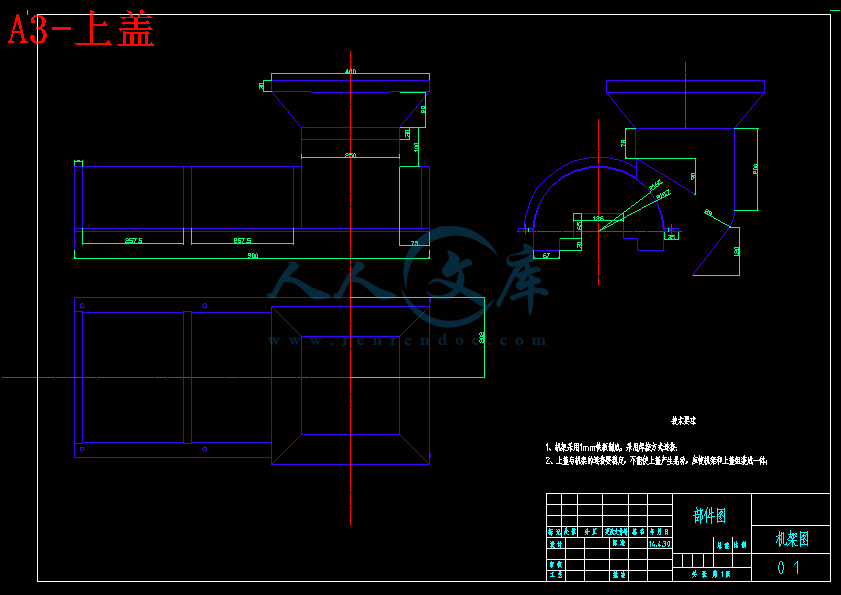

A3-上盖.dwg

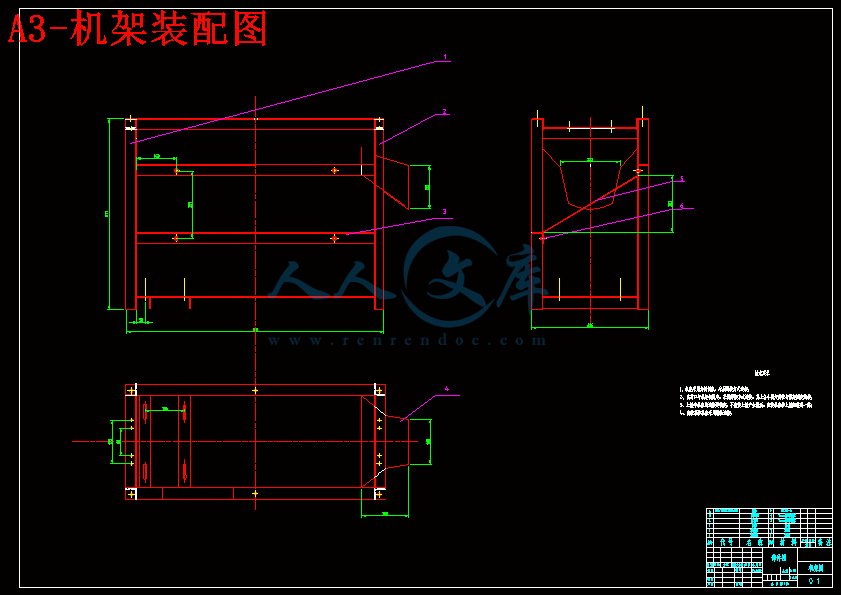

A3-机架装配图.dwg

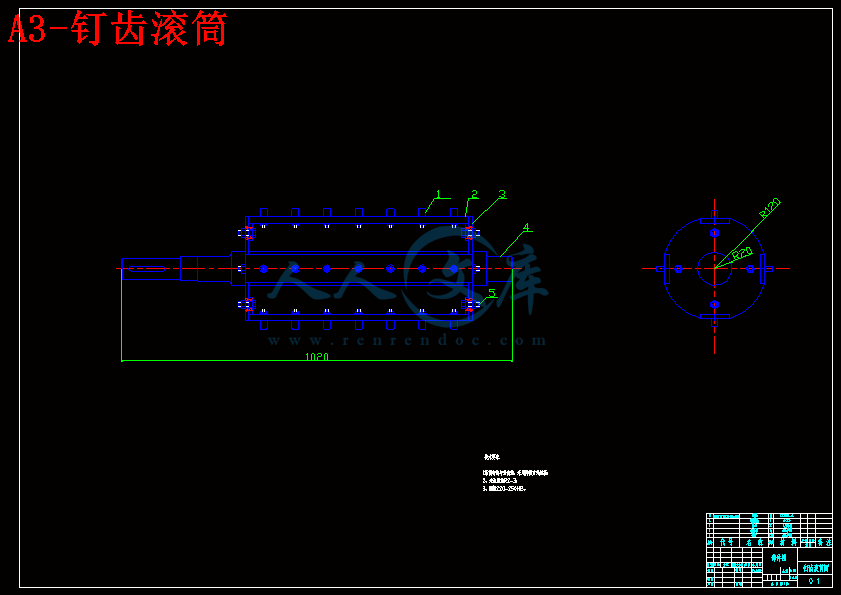

A3-钉齿滚筒.dwg

A4-主动带轮.dwg

A4-从动轮.dwg

A4-圆盘.dwg

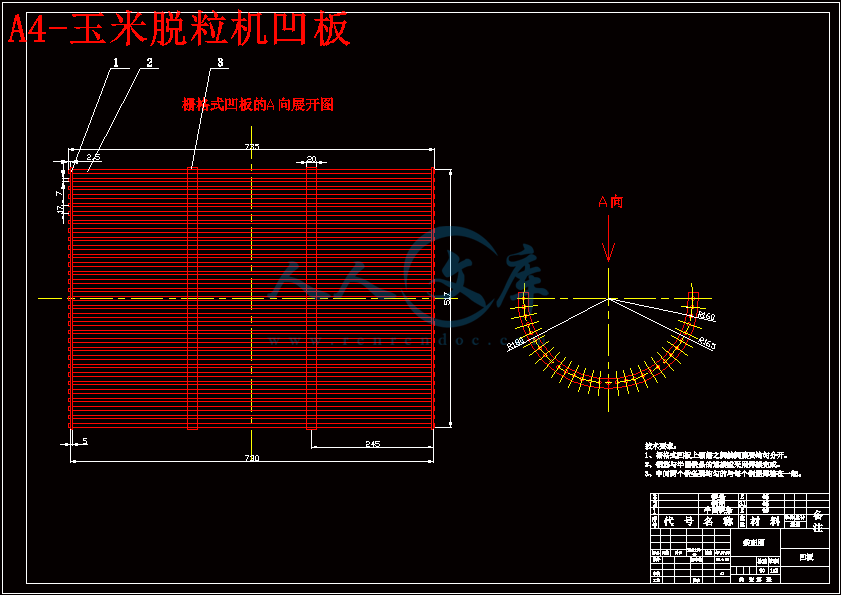

A4-玉米脱粒机凹板.dwg

A4-输出轴.dwg

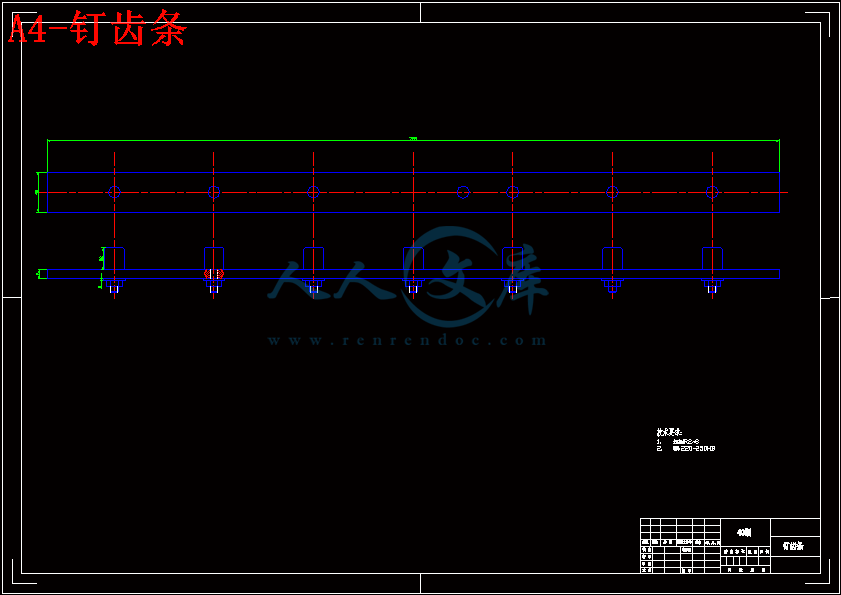

A4-钉齿条.dwg

封面.doc

小型玉米脱粒机设计说明书.doc

目录

1引言1

2玉米脱粒机总体结构1

2.1入料部分1

2.2脱粒部分1

2.3筛选部分1

2.4机架部分2

2.5玉米脱粒机的总体设计2

3 玉米脱粒机的设计2

3.1 电动机的选择2

3.2 钉齿条上的钉齿转速3

3.3 钉齿滚筒的转速3

3.4 电动机的功率3

3.5 电动机的转速3

4带及带轮的设计4

4.1传动带的设计4

4.1.1 确定计算功率4

4.1.2 选择V带的型号5

4.1.3确定带轮的基准直径5

4.1.4 确定传动中心距和带长5

4.1.5 验算主动轮上的包角6

4.1.6 确定V带的根数6

4.1.7 确定带的初拉力7

4.1.8求V带传动作用在轴上的压力7

5 V 带带轮的设计7

5.1带轮的材料选择7

5.2结构设计7

5.3 从动带轮的设计8

6 传动轴的设计9

6.1根据轴向定位的要求确定轴的各段直径和长度10

6.2 初步选择输出轴系10

6.3确定输出轴上的圆角半径值10

6.4 按弯扭合成条件校核轴的强度10

6.4.1 作轴的简图10

6.4.2 求输出轴上的所受作用力的大小10

6.4.3钉齿条上的合力11

6.4.4轴上水平面内所受支反力如图11

6.4.5轴在垂直面内所受的支反力11

6.4.6 作弯矩图12

6.4.7作弯矩图12

6.4.8作当量弯矩图（弯矩、扭矩合成图）13

6.5 校核轴的强度13

7 钉齿条的设计14

7.1 钉齿条的总体结构设计14

7.2 钉齿条及钉齿的设计14

7.3 钉齿的设计15

7.4 圆盘的设计15

8 栅格式凹板的设计16

9入料口及脱粒机上盖的设计17

10机架的设计18

11轴承座的设计18

12玉米脱粒机上的标准件的选择19

12.1玉米脱粒机上的螺栓的选择19

12.2钩头楔键的选择19

13玉米脱粒机的安全操作19

13.1超速运转,机械“爆炸”19

13.2禁止过疲劳或酒后操作19

14 玉米脱粒机的维护20

14.1玉米脱粒机的技术保养20

14.2玉米脱粒机的保管20

结论21

致谢21

参考文献：21

玉米脱粒机的设计

摘要：为了降低农民在玉米脱粒时劳动强度、提高工作效率,设计玉米脱粒机。该机主要有入料口、栅格式凹板和钉齿脱粒滚筒及传动部件等组成。以电动机为动力源，动力由电动机输出轴输出，再通过传动带传递到钉齿脱粒滚筒上，钉齿脱粒滚筒配合栅格式凹板将玉米脱粒，玉米粒从栅格式凹板分离并排出机体外，而玉米芯从入料的另一端排出机体之外。

关键词：玉米；脱粒机；结构；设计

Maize sheller design

The class 0305 of mechanical design, manufacturing and automation)

Teacher of Instruction：Yao Mingying

Abstract: For reducing a peasant during the period of the maize threshes, the intensity of labour, raises working efficiency , designs maize sheller. Be machine's turn to have mainly enter expect that the mouth , bars form notch board and nail tooth the cylinder threshing and drive component etc. are composed of. Take electric motor as driving force source, driving force exports axis output from the electric motor , the nail tooth seed-husking cylinder threshes on the cylinder threshing again by the fact that belt delivery arrives at the nail tooth, coordinating bars form notch board with the maize, besides niblet complies with bars form notch board separation and the outside discharging airframe, but the maize core discharges airframe from another one end entering material.

Keywords: Maize; Sheller; Structure; Design

1引言

  随着社会的进步，生活中的每一个角落都有机器的参与。农业是我国的基础经济、是国家发展的根本，机械化的普及，不仅使农业加强了农业化生产，同时也减轻了农民的劳动强度。据不完全统计，我国北方地区种植小麦、玉米等农作物约占我国农业经济的45%以上，同年出口量北方地区占全国达20%左右。因此我国北方地区更需要实现农业机械化生产，从而提高农业的劳动生产率。如今我国北方大部分地区基本上从种到收到入仓，实现了机械化作业，更值得庆幸的是每种机械的开发和利用都有相当可观的市场，科技的创新更很好的开阔了市场。这里仅对一种玉米脱粒机是课题讨论研究，玉米脱粒机是玉米脱皮后，经过一段时间的风干，然后将玉米利用脱粒机使玉米和玉米芯分开，这种机械就是玉米脱粒机。它的工作原理是：玉米脱粒机在进行玉米脱粒时，利用钉齿滚筒回转运动的钉齿与栅格式凹板之间的间隙相配合，使玉米粒拖下（钉齿滚筒和栅格式凹板之间的揉搓作用，将玉米粒脱离玉米芯，并借助其他的机械机构将玉米粒和玉米芯分别从两个不同的出口排出机体之外，循环脱粒，不断的进行填入---脱粒---排出机体。

2玉米脱粒机总体结构

　玉米脱粒机主要组成部分：入料口、钉齿脱粒滚筒轴、栅格式凹板、机架等部分组成。整体组成如图1所示：

2.1入料部分

　　入料口与玉米脱粒机的上盖部分相连，它是利用一厘米厚的铁板制成，入料部位与钉齿滚筒的钉齿部位相切，将已拨皮的玉米从入料口进入，下滑到脱粒部位，即钉齿滚筒和栅格式凹板之间，进行脱粒。

2.2脱粒部分

　  脱粒部分主要是由钉齿滚筒、栅格式凹板、半圆型上盖组成。玉米穗在钉齿滚筒和栅格式凹板之间进行脱粒，将已脱下的玉米粒从栅格式凹板的缝隙漏下，落到下滑板，由仓口排出机体之外，玉米芯借助于滚筒上的螺旋排列的钉齿的螺旋推力和螺旋导向作用，由入料口的另一端（即出料口）排出机体之外。

2.3筛选部分

　　筛选部分主要是由栅格式凹板完成，它是由一定数量的铁条及两条主要梁和两条副梁组成，每两根铁条之间的缝隙可以将玉米卡住，然后快速旋转的钉齿滚筒将被卡死的玉米强行脱粒，当然，无论是工作时还是安装时，栅格式凹板是固定不动的。玉米脱粒之后，再将玉米粒经过栅格式凹板，从凹板的缝隙漏出，顺着斜滑板滑出机体之外，目的是将玉米和玉米芯分开。

2.4机架部分

　　机架是由左机架、右机架、出料口、下滑板及稳定结实的主机梁组成，机架是玉米脱粒机的主要支撑，他承担着脱粒机的主要重量和动力、负载和力矩，因此它的设计是许强不弱的部分。机架的两部分要各自稳定，而且相对固定，以便做到机械在运转过程中不会产生晃动、歪斜，造成人身危险，因此为了机架的坚固，此玉米脱粒机的设计采用三毫米厚的角铁制成。

2.5玉米脱粒机的总体设计

　　为了更优化玉米脱离机的机型和结构设计，此玉米脱粒机采用电力拖动，而且电动机也同样采取节能式，电动机安装在玉米脱粒机的下部，与脱粒机的机架的下机梁固定连接，这样可以节省电动机所占用的空间。玉米脱粒机的从入料到脱粒到分离玉米粒和玉米芯，最后将玉米粒和玉米芯排出机体之外，是玉米脱粒机一体完成的，它最大的优点是在短时间内可以完成几个人的劳动强度，从而提高了工作效率，节省了劳动时间。此玉米脱粒机有这些优点之外，还有安全性能高、效率高、坚固耐用、结构简单便于维修和保管。  钉齿条是玉米脱粒机的主要脱离部件，它的设计关系到玉米脱粒机的质量的好坏，直接关系到玉米脱粒机正常工作时整体的脱粒效果以及脱粒后将玉米粒和玉米芯分离的情况，它的功能是采用脱离滚筒上的四条钉齿，均匀快速的转动，工作时将玉米填人脱粒机中，主轴的转动带动固定在钉齿滚筒上的钉齿，钉齿的顶端以一定的速度去对玉米脱粒（将玉米进行强行脱粒）。玉米在经过四条钉齿条的快速旋转下脱粒，四条钉齿条上的钉齿承螺旋排列，目的在于将玉米芯顺着钉齿的螺旋排列排出机体之外，同时，每一条钉齿条上的钉齿同样在进行脱粒，以便达到有较高的脱粒率。玉米脱粒机的主要功能是脱粒，而钉齿条在工作中起到了重要作用，因此，钉齿条的设计是脱粒机的设计的主要部件。

7.1 钉齿条的总体结构设计

从钉齿条的功用及其工作要求可以判断出钉齿的工作强度很大，根据《脱粒机》一书得知玉米脱粒机的钉齿滚筒上安装有四条钉齿条，相互之间相差，而且每条钉齿条上安装钉齿的个数范围在7～10个钉齿，每一个钉齿的 ，四条钉齿条均匀安装在钉齿滚筒上，钉齿在钉齿条上均匀的承螺旋排列方式安装，两相邻的钉齿条之间的钉齿横向距离为，且承两条螺旋均匀排列，在钉齿条的两端分别用一个厚度是，直径是的圆盘固定，在两个圆盘上均匀开有钉齿条宽厚的方孔，四个方通孔均匀承分布，然后将四条钉齿条从四个方孔中穿过，同样，在钉齿条的另一端也用厚度一样但直径为的圆盘固定，是钉齿条穿过方孔而且在圆盘的表面漏出2～3，因为连接时是采用焊接完成，方便焊接。这样结构更加坚固、稳定、可靠。

   圆盘将钉齿条固定，但由于钉齿条过长（即），因此，在主轴的三分之一处和三分之二处，采用直径是的铁柱使钉齿条与主轴相连，它们的连接方式采用焊接式，这样可以增加钉齿条的刚度，以便钉齿条受到更大的强度时不宜损坏，同时也使轴的扭转刚度和弯曲刚度有很大的增加，使钉齿条的扭转刚度和弯曲刚度增加，这样可以使钉齿滚筒的整体刚度和强度极大增加，主轴和钉齿滚筒之间的固定性好，稳定性高等优点。

7.2 钉齿条及钉齿的设计

　　钉齿条的功用是固定钉齿的相对位置，使钉齿在正常工作过程中能够持续的正常工作，钉齿所受的脱粒力直接传递到钉齿条上，钉齿条所承受着钉齿的切向力，所以钉齿条应该采用足够强度和刚度的材料制成，根据《脱粒机》一书中，可以查得材料选为45钢，宗上所述，设计的钉齿条的长×宽×高 为，其上分布着钉齿，每个钉齿条上均匀分布着7七各钉齿，每个钉齿均穿过钉齿条，然后用螺母拧紧，其中钉齿条上的通孔设计为圆柱型，它的直径为，而且，在钉齿条上通孔的上端开有长为，高为，宽为的小槽，目的是为了在钉齿安装在钉齿条上时，这个小槽可以和钉齿上的凸楞相配合，这样可以使钉齿在钉齿条上周向固定，而且在钉齿正常工作时，也同样使钉齿相对钉齿条固定，不宜使工作时钉齿和钉齿条脱落，其结构如图6：结论

　　机械化是农业发展的方向,是减轻劳动者的强度,节省时间,提高效率的较好途径.玉米脱粒机是农作物玉米脱粒机器,起主要功能是将玉米与玉米芯分开,达到玉米脱粒的效果,此产品是一种先进的机型,生产率很高,而且单位时间内生成效率高,是现在市场上应用很广的产品,但是,此产品也有一些不足之处,比如它的重量沉,体积大等缺点,和一些小型的玉米脱粒机相比还是有一定的优势的,其主要优势是动力强.因此,在今后还要对玉米脱粒机的开发,使玉米脱粒机更完美,更效率化.

致谢 　

参考文献：

[1]《我国脱粒机行业现状及对策》阎志清　高太宁

[2]《我国脱粒机产品质量及对策》卫克勤 高太宁 闫志清

[3]《黑龙江省脱粒机械的现状及发展建议》常建国 李国民 王春海

[4]《玉米脱粒机的改进》吉林省犁树县郭家店乡农机站  宋彦文  常友山

[5]《5TXY－3A型玉米脱粒机》许忠

[6]《5TY－0.2型玉米脱粒机》陈吕西

[7]《5TY－10玉米脱粒机的性能测试》潘庆和

[8]《5TY－550型玉米脱粒机》摘自《新农机化》

[9]《5TYQ－100型负压气流清选玉米脱粒机的研制与试验》李耀刚

[10]《型玉米种子复式脱粒机》阎冠  张守勤

[11]《HS－48型玉米脱粒机》吴多峰 袁长胜

[12]《ＬＤ—Ｉ型甜玉米脱粒机的研制》张旦闻 王大力

[13]《齿盘式玉米脱粒机的运动和参数分析》崔东飞
