一种垫圈冲孔切割切开切断连续模设计【垫板垫片冲压级进模具含SW三维及11张CAD图】
收藏
资源目录
压缩包内文档预览：(预览前20页/共56页)
编号：10265897
类型：共享资源
大小：13.92MB
格式：ZIP
上传时间：2018-07-05
上传人：QQ14****9609
认证信息
个人认证
郭**（实名认证）
陕西
IP属地：陕西
50
积分
- 关 键 词：
-
一种
垫圈
冲孔
切割
切开
切断
割断
连续
设计
垫板
垫片
压级
模具
sw
三维
11
十一
cad
- 资源描述：
-

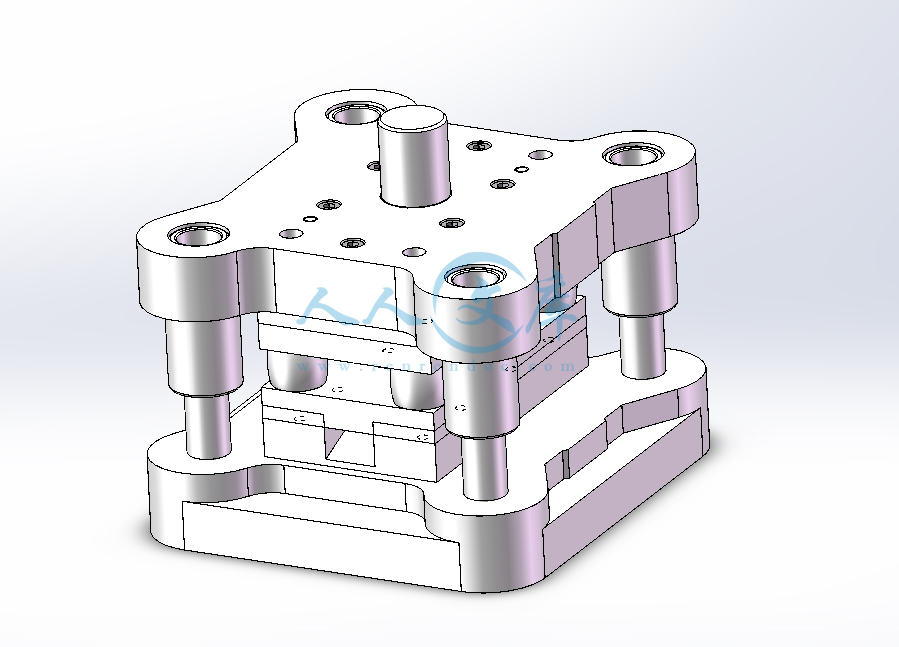

一种垫圈冲孔切割切开切断连续模设计【垫片垫板冲压级进模具含SW三维及11张CAD图】
【需要咨询购买全套设计请加QQ1459919609】图纸预览详情如下：
- 内容简介：
-
任务书题 目 一种垫圈冲孔切割切开切断连续模设计题目来源 生产实践学生姓名 学 号 专业班级指导教师 职 称 教 研 室毕业论文（设计）任务与要求一、题目简介：模 具 是 完 成 冲 压 工 序 的 一 种 专 用 工 具 ， 在 冲 压 生 产 现 场 是 不 可 缺 少 的 工 艺 装 备 。 冲 模 必须 满 足 冲 压 生 产 的 要 求 ， 不 仅 要 冲 压 出 合 格 的 零 件 ， 而 且 要 适 应 批 量 生 产 的 需 要 ， 具 有 操 作方 便 、 安 全 可 靠 、 使 用 寿 命 和 容 易 制 造 与 维 修 的 特 点 。 模 具 按 工 序 可 分 单 工 序 冲 模 和 复 合 模 、连 续 模 ， 该 模 具 为 连 续 模 。 通 过 本 设 计 冷 冲 压 模 具 的 典 型 结 构 与 计 算 工 作 ， 目 的 在 于 使 学 生熟 悉 冷 冲 压 模 具 的 工 作 原 理 ， 并 系 统 地 运 用 所 学 过 的 知 识 处 理 冷 冲 压 模 具 设 计 中 的 各 种 问 题 ，提 高 其 对 机 械 系 统 分 析 和 模 具 设 计 的 能 力 。 另外， 通过毕业设计培养学生阅读中外文科技文献、查阅并利用文献资料以及独立撰写科技论文的能力。二、主要任务：1 搜集连续模具相关资料及前期准备工作,掌握冲压工艺原理；2 进行模具工艺参数设计，模具基本类型与工作部分零件尺寸计算；3 进行模具结构设计及计算，模具整体设计和绘制装配图；4 掌握模具的选材以及制造工艺的要求，绘制模具主要零件图。三 、 主 要 内 容 与 基 本 要 求 ：1 基本性能参数的确定；2 结构参数的选择与计算；3 绘制模具二维及三维装配图及零部件图；4 绘制模具的爆炸图：5 制作毕业答辩的 PPT。四、工作量要求1 撰写设计论文及设计说明书（不少于 8000 字）；2 完成总装图及零部件图的三维图、二维图纸；3 图纸的工作量合计不少于 2 张 A1 图；4 手工绘 A3 图一张；5 翻译一篇外文论文。五、主要参考文献：(要写清参考文献名称、作者、出版社、出版时间)1徐 永 礼 . 基于 Pro/E 的冲压复合模具设计探析J. 中国高新技术企业,20132周 本 凯 .冷 冲 压 模 具 制 造 技 术 M. 北京：化学工业出版社.20113阎 兵 .冷 冲 压 模 具 结 构 与 设 计 实 例 M.北 京 ： 机 械 工 业 出 版 社 .20124汤 酞 则 .冷 冲 压 模 具 课 程 设 计 与 毕 业 设 计 指 导 M. 北京：机械工业出版社.20155孙 传 .冷 冲 压 工 艺 与 模 具 设 计 M. 杭州：浙江大学出版社.20156于 位 灵 .冷 冲 压 模 具 设 计 及 典 型 案 例 M. 上海：上海科学技术出版社.20167刘 洪 贤 .冷 冲 压 工 艺 与 模 具 设 计 M. 北京：北京大学出版社 20128袁 地 军 .冷 冲 压 工 艺 与 模 具 结 构 M. 北京：人民邮电出版社.20159王 秀 凤 .冷 冲 压 模 具 设 计 与 制 造 M. 北京：北京航空航天大学出版社.201210单 春 艳 .冷 冲 压 工 艺 与 模 具 设 计 M. 北京：科学出版社 .201511Han Fei. Guidance and Examples of Course Design for Stamping Die and Plastics Injection MouldM. Harbin Institute of Technology Press.2015.12 Mahajan P V etal. Design for stampingM. New York ASME.2015.毕业论文（设计）工作进程起止时间 工作内容第七学期 1518 周 确定毕业设计选题，完成毕业设计开题报告。第八学期 14 周 收 集 模 具 有 关 资 料 ， 对 冷 冲 压 模 具 进 行 详 细 的 了 解 分 析 ， 查 看 相 关 文献开始初步设计。第八学期 57 周 中期检查，针对模具设计进行初步修改。第八学期 810 周 正 式 开 始 各 种 设 计 工 作 ， 构 造 好 设 计 总 体 框 架 ； 绘 制 设 计 相 关 二 维 三维图纸。撰写设计说明书。第八学期 11 周 指 导 教 师 审 阅 ， 评 阅 教 师 评 阅 ， 论 文 查 重 。 同 时 为 毕 业 论 文 答 辩做准备工作。第八学期 12 周 答 辩第八学期 13 周 档案整理指导教师（签字） 毕业论文工作组组长（签字） 学生（签字） 毕业论文（设计）起止时间：XXX 年 12 月 7 日 至X XX年 5 月 25 日开题报告论文（设计）题目 一种垫圈冲孔切割切开切断连续模设计学生姓名 学号 指导教师一、研究目的及意义1. 研究目的模具是制造业的重要基础工艺装备， 工业产品大批量生产和新产品开发都离不开模具， 用模具生产制件所达到的高精度， 高复杂程度， 高一致性， 高生产率和低耗能、 低耗材 ， 使模具工业在制造业中的地位越来越重要 。 通过本设计冷冲压模具的典型结构与计算工作， 目的在于熟悉冷冲压模具的工作原理， 并系统地运用所学过的知识处理冷冲压模具设计中的各种问题， 提高其对机械系统分析和模具设计的能力。 另外， 通过毕业设计培养阅读中外文科技文献 、 查阅并利用文献资料以及独立撰写科技论文的能力，同时更加深刻地认识连续模。2.研究意义模具设计和制造技术水平的高低， 是衡量一个国家产品制造水平高低的重要标志之一， 在很大程度上决定着产品的质量 、 效益和新产品的开发能力。 模具是工业生产中的基础工艺装备， 是一种高附加值的高精密产品， 也是高新技术产业化的重要领域， 在很大程度上决定着产品的质量 、 效益和新产品的开发能力， 并促进或制约 着 我 国 模 具 制 造 业 的 发 展 。 国 民 经 济 高 速 发 展 对 模 具 工 业 提 出 了 越 来 越 高 的 要求， 同时为模具的发展提供了巨大的动 力。 这些年来， 我国模具发展十分迅速， 模具工业一直以 15%左右的增长速度快速发展。 振兴和发展我国的模具工业， 日益受到人们的重视和关注。 该课题是研究连续模的设计， 可以使我们了解冲压工艺的基本知识， 在此基础上掌握模具设计的一般步骤与方法 ， 增强我们发现问题、 分析问题、 解决问题的能力 。 通过该设计能培养我们工作严谨 、 独立创新、 认真负责的良好态度， 强化我们的时间观念 ， 养成良好的职业习惯， 该设计还要用到制图软件来完成绘图工作， 加深自己对绘图软件的理解和运用。 该实践性课题是对自己理论学习水平的实践和检验，可对以后从事类似的工作有一定的指导性和实践性意义。二、国内外发展状况1. 国外现状与发展趋势高新技术在模具企业中得到广泛应用（1）广泛应用 CAD/CAE/CAM 技术a) 超越了甩掉图板、二维绘图的初级阶段，3D 设计已达到了 7080%。b) PRO/E、UG、CIMATRON 等软件普遍应用。c) 数控机床的普遍应用，保证了模具零件的加工精度和质量。d) CAE 技术已逐渐成熟 （ 意大利 COMAU 公司应用 CAE 技术后， 试模时间减少了 50% 以上）。（2）普遍采用高速切削加工技术a) 特征：以高切削速度、高进给速度、高加工质量。b) 加工效率：比传统的切削工艺要高几倍，甚至十几倍。 c) 转速：1500030000r/min。d) 效益：大大缩短制模时间。2.我国模具的现状与发展趋势 (1)模具 CAD/CAM 技术状况我 国 模 具 CAD/CAM 技 术 的 发 展 已 有 20 多 年 历 史 。 由 原 华 中 工 学 院 和 武 汉 733 厂 于 1984 年 共 同 完 成 的 精 冲 模 CAD/CAM 系 统 是 我 国 第 一 个 自 行 开 发 的 模 具CAD/CAM 系统。 21 世纪开始 CAD/CAM 技术逐渐普及 ， 现在具有一定生产能力的冲压 模具企业基本都有了 CAD/CAM 技术。 模具 CAD/CAM 技术能显著缩短模具设计与制造 周期， 降低生产成本， 提高产品质量， 已成为人们的共识 。 在冲压成型 CAE 软件方 面， 除了引进的软件外 ， 华中科技大学、 吉林大学 、 湖南大学等都已研发了较高水 平的具有自主知识产权的软件， 并已在生产实践中得到成功应用， 产生了良好的效 益。(2)模具设计与制造能力状况 在国家产业政策的正确引导下， 经过几十年努力， 现在我国模具的设计与制造能力已达到较高水平， 包括信息工程和虚拟技术等许多现代设计制造技术已在很多 模具企业得到应用。虽然如此， 我国的冲压模具设计制造能力与市场需要和国际先进水平相比仍有 较大差距。这些主要表现在高档轿车和大中型汽车覆盖件模具及高精度冲模方面， 无论在设计还是加工工艺和能力方面， 都有较大差距 。 轿车覆盖件模具， 具有设计 和制造难度大， 质量和精度要求高的特点， 可代表覆盖件模具的水平。 虽然在设计 制造方法和手段方面已基本达到了国际水平，模具结构功能方面也接近国际水平， 在轿车模具国产化进程中前进了一大步，但在制造质量、精度、制造周期等方面， 与国外相比还存在一定的差距。标志冲模技术先进水平的多工位级进模和多功能模具， 是我国重点发展的精密 模具品种。 但总体上和国外多工位级进模相比， 在制造精度、 使用寿命、 模具结构 和功能上，仍存在一定差距。(3)专业化程度及分布状况 我国模具行业专业化程度还比较低， 模具自产自配比例过高。 国外模具自产自配比例一般为 30%，我国冲压模具自产自配比例为 60%。这就对专业化产生了很多 不 利 影 响 。 现 在 ， 技 术 要 求 高 、 投 入 大 的 模 具 ， 其 专 业 化 程 度 较 高 。 而 一 般 冲 模 专 业化程度就较低。 由于自配比例高， 所以冲压模具生产能力的分布基本上跟随冲压 件生产能力的分布。 但是专业化程度较高的汽车覆盖件模具和多工位、 多功能精密 冲模的专业生产企业的分布有不少并不跟随冲压件能力分布而分布， 而往往取决于 主要投资者的决策。 例如四川有较大的汽车覆盖件模具的能力， 江苏有较强的精密 冲模的能力，而模具的用户大都不在本地。三、研究内容1、方案的确定：冲孔 切割 切开 切断连续冲压， 操作比较方便，安全可靠，工 件精度也能满足要求，所以采用连续模生产。 2 、 主 要 设 计 计 算 ： （ 1） 排 样 方 式 的确 定 及 其 计 算 ； （ 2） 冲 压 力 的 计 算 ； （ 3） 压 力中心的确定及相关计算；（4）工作零件刃口尺寸计算；（5）卸料橡胶的设计 3 、 模 具 总 体 设 计 （ 1） 模 具 类 型 的 选择 ； （ 2） 定 位 方 式 的 选 择 ； （ 3） 卸 料 、 出 件 方式的选择；（4）导向方式的选择 4、 主要零部件设 计 （1 ） 工作零件的结 构设计； （2） 定位零件的设 计 ； （3） 导料 板的设计；（4）卸料部件的设计；（5）模架及其它零部件设计5、模具总装图6、撰写毕业设计论文 在教师指导作用下， 独立完成设计任务书， 培养一定的创新意识和较强的设计学习能力， 获得模具设计的基本训练， 使整个设计是先进可行的 ， 经济合理的。 工艺规程设计应适应批量生产的需要， 具有操作方便、 安全可靠、 使用寿命和容易制 造与维修的特点。 连续模设计方案应合理， 有一定的生产特色和见解。 计算步骤清 晰明了， 计算结果正确； 设计绘图等符合国家标准 ， 撰写设计说明书时要语言通顺， 文字简练，零件图等图示清晰。四、研究方案以及步骤 本课题设计划分为以下三个阶段： 第一阶段：(1）认真阅读任务要求，明确设计目的(2）查阅相关资料，整理出所需的信息 (3）设计初期方案。第二阶段：(1）分析方案(2）模具的工艺设计及计算 第三阶段：(1）画二维图、纸质图纸(2）教师评阅、 学生修改 (3）制作毕业答辩的 PPT五、论文提纲 第一章 绪论1.1.课题背景及目的1.2 模具的发展现状和发展趋势 第二章 工艺方案的确定2.1 冲压件工艺分析2.2 拟出方案2.3 分析论证第三章 确定排样方案和计算材料利用率 3.1 排样图设计3.2 裁板设计 第四章 冲压力的计算4.1 冲裁力的计算4.2 压力机初选4.3 压力中心的计算 第五章 凸、凹模刃口尺寸计算5.1 凸、凹模的加工方法5.2 凸、凹模刃口计算 第六章 模具结构设计与选用6.1 凹模设计6.2 凸模固定板的设计6.3 导料板和承料板的设计6.4 卸料板设计6.5 弹性元件的设计6.6 凸模的设计计算6.7 垫板的设计6.8 导正销的设计6.9 侧刃的选用6.10 模柄的选用设计6.11 螺钉、销钉的选用6.12 模架的选用6.13 压力机的确定 第七章 总结参考文献 致谢六、工作量的估计、工作条件 1.工作量的估计(1) 撰写设计论文及设计说明书（不少于 8000 字）；(2) 完成总装图及零部件图的三维图、二维图纸、爆炸图；(3) 图纸的工作量合计不少于 2 张 A1 图； (4) 手工绘 A3 图一张；(5) 制作毕业答辩的 PPT；(6) 翻译一篇外文论文。2.工作条件 (1)图书馆，图书期刊资料和电子文献资料 (2)装有制图软件的电脑，绘制二维图、三维图 (3)制图室，绘制图纸3.工作进程第七学期 11 周 题目征集第七学期 1418 周 确定毕业设计选题，完成毕业设计开题报告。 第八学期 14 周 收集模具有关资料， 对冷冲压模具进行详细的了解分析，查看相关文献开始初步设计。第八学期 57 周 中期检查，针对模具设计进行初步修改。 第八学期 810 周 正式开始各种设计工作， 构造好设计总体框架； 绘制设计相关二维图、三维图纸。撰写设计说明书。第八学期 11 周 指导教师审阅， 评阅教师评阅， 论文查重。 同时为 毕业论文答辩做准备工作。第八学期 12 周 答辩第八学期 13 周 档案整理七、存在的问题及拟解决采取的措施 1.通过对工件的工艺分析， 确定工作的重点主要集中在模具工作部分零件的设计，各种固定板的设计和相关尺寸的计算和校核。 2.设计前后工序的关联性以及模具的关联性， 合理安排工序， 尽量使模具的结构更紧密， 同时在模具的设计过程中还要考虑到所设计的零件的可加工性， 要尽量 多的选用标准件，达到规范化设计的要求成为此毕业设计的难点。3.针对此次模具设计需要绘制三维图， 拟采用计算机辅助设计 CROE 或 UG 来完 成模具的设计，从而节省时间和精力；收集相关文献、期刊论文来加以辅助设计； 针对自身理论方面的不足将更多的向辅导老师请教学习； 当然， 在具体的设计中也 要不断的去实践设计模具的实用性与经济性， 使设计更趋于精确化， 规范化， 系统 化。参考文献1 李小海、王晓霞主编.模具设计与制造M.电子工业出版社.20112 张正修 多工位连续冲压技术及应用M.北京： 机械工业出版社， 2010： 3-14.3 李奇涵，李明哲编著，冲压工艺与模具设计M.科学出版社，2012.4 吴伯杰.冲压工艺与模具M.北京：电子工业出版社，2014.6.5 张正修多工位连续冲压技术及应用M.北京：机械工业出版社.2010.6 高军，李熹平，修大鹏.冲压模具标准件选用与设计指南M.北京：化学工业出版社,2013.7于位灵.冷冲压模具设计及典型案例M. 上海：上海科学技术出版社.2016 8 向伟，李波.冲压模具设计J.应用技术，2011，54：12-14.9 杨昌林.制件冲压模具的设计J.决策与信息旬刊，2014（17）：15710 牛忠贺.冷冲压模具中的废料处理J.文摘版：工程技术，2015（17）：21.指 导 教 师 意 见 及 建 议 （ 从 选 题 、 理 论 与 实 证 准 备 、 研 究 （ 设 计 ） 方 法 、 工 作 安 排 等 方面给出评价，并提出指导意见）：指导教师签名：年 月 日毕业论文工作组意见及建议准予开题毕业论文工作组组长签字：年 月 日注 ： 1.此 表 由 学 生 填 写 后 ， 交 指 导 教 师 签 署 意 见 ， 经 毕 业 论 文 （ 设 计 ） 工 作 组 审 批后，才能开题。中期检查表论文（设计）题目 一种垫圈冲孔切割切开切断连续模设计学生姓名 学号 指导教师计划完成时间按照进度安排应完成的任务第八学期 14 周 收集有关资料， 对资料进行详细的了解分析 ， 查看相关文献 开始初步设计第八学期 57 周 中期检查，模具设计进行初步修改。第八学期 810 周 正式开始各种设计工作， 构造好设计总体框架 ； 绘制设计相 关二维三维图纸。撰写设计说明书。第八学期 11 周 指 导 教 师 审 阅 ， 评 阅 教 师 评 阅 ， 论 文 查 重 。 同 时 为
