液压泵盖加工工艺和车φ66外圆及端面夹具设计【5张CAD图纸、工艺卡片和说明书】

收藏

压缩包内文档预览:(预览前20页/共26页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:1129780    类型:共享资源    大小:1.06MB    格式:ZIP    上传时间:2017-04-01 上传人:俊****计 IP属地:江苏
15
积分
关 键 词:
液压泵 加工 工艺 以及 66 端面 夹具 设计 cad 图纸 卡片 说明书 仿单
资源描述:



目录

1  序言
2  泵盖加工工艺规程设计
2.1零件的分析
2.2泵盖加工的主要问题和工艺过程设计所应采取的相应措施
2.3小结
3  专用夹具设计
3.1加工上平面镗孔夹具设计1
3.2粗、精铣泵盖上平面夹具夹具设计
3.4小结
4 结束语
参考文献


1  序言
机械制造工艺学课程设计是在我们大学基础课,技术基础课以及大部分专业课之后进行的。这是我们进行课程设计之前对所学课程的一深入的综合性的连接,也是一次理论联系实际的训练。因此,它在我的大学学习生活中占有十分重要的地位。
对我个人来言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼分析能力,提高解决问题的能力,为今后参加祖国的现代化建设打下一个良好的基础。
由于本人的知识,能力有限,设计尚有很多不足之处,恳请老师给予指教。
2.1  泵盖加工工艺规程设计
一. 零件的分析
(一) 零件的作用
题目所给定的零件是液压油泵的泵盖。属于盖体类零件,它和其他零件一起装配液压泵的一个腔体结构用来储存、输送分配液压油。工作中,零件内表面要受到液压力的冲击,因此对零件的刚度有一定的要求,零件的A面要与其他零件相配合的表面,要有一定的尺寸精度和形位精度。
(二) 零件的工艺分析
由于此零件是液压泵零件,起传递动力和液压油分配所以对密封性能要求较高。该零件的几组平面和有表面粗糙读和位置度要求。
2  液压油泵盖加工工艺规程设计
      零件的材料为ZL106,是典型的二元共晶铝硅合金, 该合金具有优良的 铸造性能 , 但力学性能和切削加工性能较差。为了改善ZL106合金主砂型铸造、金属型铸造和精密铸造等。要加工面:
1)铣上下平面保证尺寸43mm,平行度误差为0.10
2)镗φ25.5孔至所要求尺寸,并保证位误差要求
3)钻7—φ8.5孔
5)钻3—φ11孔
6)钻23度斜φ4孔
7)镗φ32孔至所要求尺寸,并保证位误差要求
(2)主要基准面:
1)以下平面为基准的加工表面
这一组加工表面包括:液压油泵盖表面各孔、液压油泵盖上表面
2)以下平面为基准的加工表面
这一组加工表面包括:主要是镗二个φ32孔
2.2液压油泵的泵盖加工的主要问题和工艺过程设计所应采取的相应措施
2.2.1确定毛坯的制造形式
零件的材料ZL106。由于年产量为4000件,达到大批生产的水平,而且零件的轮廓尺寸较小,铸造表面质量的要求高,故可采用铸造质量稳定的,适合大批生产的金属模铸造。便于铸造和加工工艺过程,而且还可以提高生产率。
2.2.2基面的选择
(1)粗基准的选择  对于本零件而言,按照互为基准的选择原则,选择本零件的下表面作为加工的粗基准,可用装夹对肩台进行加紧,利用底面定位块支承和底面作为主要定位基准,以限制z、z、y、y、五个自由度。再以一面定位消除x、向自由度,达到定位,目的。
(2)精基准的选择  主要考虑到基准重合的问题,和便于装夹,采用已加工结束的上、下平面作为精基准。
2.2.3确定工艺路线
表2.1工艺路线方案一
工序1 粗精铣上平面
工序2 钻3—φ11孔
工序3 粗精铣下平面
工序4 钻7—φ8.5孔
工序5 钻23度斜φ4孔
工序6 扩φ25.5孔并平底
工序7 扩φ26孔与φ25.5
工序8 镗2-φ32孔及镗φ25孔
工序10 精磨大平面
工序11 检验入库
表2.2工艺路线方案二
工序1 粗精铣上平面
工序2 粗精铣下平面
工序3 钻3—φ11孔
工序4 钻7—φ8.5孔
工序5 钻23度斜φ4孔
工序6 扩φ25.5孔并平底
工序7 扩φ26孔与φ25.5
工序8 镗2-φ32孔及镗φ25孔
工序9 时效去应力处理
工序10 精磨大平面
工序11 检验入库
工艺路线的比较与分析:
第二条工艺路线不同于第一条是将增加了一道工序9, 目的是为了提高后面精加工平面的的精度,通过时效处理可以去除在前粗工过程中产生的一系列加工应力,防止在成品以后出出变形,影响精度.这个对零件的质量是很有好处的.
    采用互为基准的原则,先加工上、下两平面,然后以下平面为精基准再加工平面上的各孔,这样便保证了,上、下两平面的平行度要求同时为加工两平面上各孔保证了垂直度要求。符合先加工面再钻孔的原则。若选第一条工艺路线, 加并且毛坯的端面与轴的轴线是否垂直决定了钻出来的孔的轴线与轴的轴线是非平行这个问题。所以发现第一条工艺路线并不可行。如果选取第二条工艺方案,先镗上、下平面各孔,然后以这些已加工的孔为精基准,
从提高效率和保证精度这两个前提下,发现第二个方案比较合理。所以我决定以第二个方案进行生产。具体的工艺过程见工艺卡片所示。
2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定
零件的材料ZL106,生产类型为大批生产。由于毛坯用采用金属模铸造, 毛坯尺寸的确定如图..
由于毛坯及以后各道工序或工步的加工都有加工公差,因此所规定的加工余量其实只是名义上的加工余量,实际上加工余量有最大加工余量及最小加工余量之分。
    由于本设计规定零件为大批量生产,应该采用调整法加工,因此计算最大与最小余量时应按调整法加工方式予以确定。
 1)加工泵盖的上下平面,根据参考文献[8]表4-35和表4-37考虑3mm,粗加工2mm到金属模铸造的质量和表面的粗糙度要求,精加工1mm,
2)镗φ25.5孔时,由于粗糙度要求,因此考虑加工余量2.5mm。可一次粗加工2mm,一次精加工0.5就可达到要求。
5)加工7-8.5孔时,根据参考文献[8]表4-23考虑加工余量1.2mm。可一次钻削加工余量1.1mm,就可达到要求。
6)加工3-11孔时,根据参考文献[8]表4-23考虑加工余量1.5mm。可一次钻削加工余量1.4mm,就可达到要求。
7)镗2-φ32孔,粗加工2mm到金属模铸造的质量和表面粗糙度要求,精加工1mm,可达到要求。
2.2.5确定切削用量工序1:粗、精下平面
(1)粗铣下平面
加工条件:
工件材料: ZL106,铸造。
机床:X52K立式铣床。
查参考文献[7]表30—34
刀具:硬质合金三面刃圆盘铣刀(面铣刀),材料:, ,齿数,此为粗齿铣刀。
因其单边余量:Z=2mm
所以铣削深度:
每齿进给量:根据参考文献[3]表2.4-75,取铣削速度:参照参考文献[7]表30—34,取。
机床主轴转速:                                式(2.1)
式中  V—铣削速度;
      d—刀具直径。
由式2.1机床主轴转速:

按照参考文献[3]表3.1-74
实际铣削速度:
进给量:
工作台每分进给量:
:根据参考文献[7]表2.4-81,
(2)精铣下平面
加工条件:




内容简介:

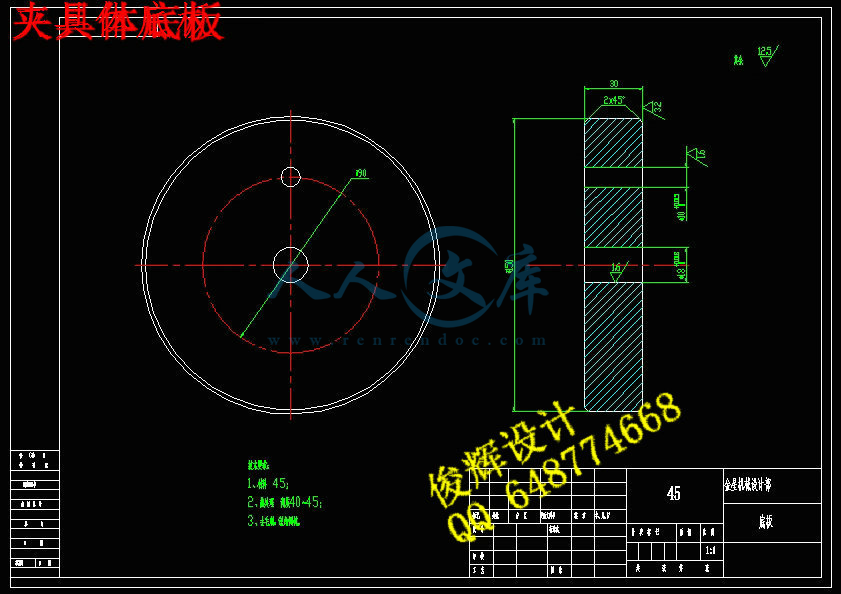

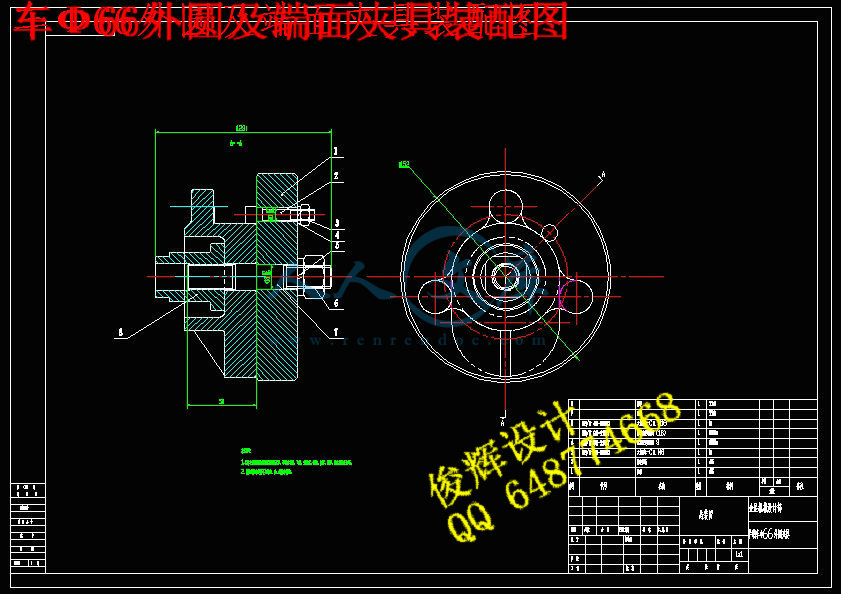

半精车 66外圆: 首先是定位方法,采用一个短销一个大平面,就限制了 5个自由度,三个移动,两个旋转,最后一个绕拉杆的旋转自由度,有防转挡销限制,(但在车削的时候,理论上来说这个旋转自由度是可以不限制的),由于工件时铸铝的,质量比较轻,所以不需要考虑动平衡。工件的夹紧,靠一个拉杆和特制螺母,拧紧螺母即可将工件夹紧。(注意装夹时,套在直径 后工件要旋转靠至防转挡销,拧紧螺母),通过,三爪卡盘,自定心夹紧夹具。 课 程 设 计 设计题目 : 油压泵盖 工艺与夹具设计 系 别 : 专 业 : 班 级 : 姓 名 : 学 号 : 设计小组 : 指导教师 : 完成时间 : 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 传动箱体 工序名称 粗精铣 上平面 工序号 03 技检要求 按照图示要求保证粗糙度要求并保证尺寸 20及 62尺寸无明显刀痕 ,并且保证各面没有可以刀痕 基准面 下平面与侧面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 立式铣床 具 定 额 代号 名称 单件时间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫米) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 粗铣平面 ,控制尺寸到 10140 1 2 00 速钢三面刃 圆盘铣刀 1 粗铣平面 ,控制尺寸到101 精铣平面 ,控制尺寸到 10040 1 1 5 速钢三面刃 圆盘铣刀 1 专用量具 3 拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零件号油压泵盖工序名称 粗精铣 上平面 工序号 01技检要求 按照图示要求保证粗糙度要求并保证尺寸尺寸无明显刀痕 ,并且保证各面没有可以刀痕 基准面 下平面与侧面材料同时加工零件数设备牌号 硬度 名称 型号式铣床夹具 定 额代号 名称 单件时间(分) 每班次数 每台件数 工人等级工步号工步内容 毫米) 走刀次数 毫米) 切削速度(米 秒) (转 分) 进给量(毫 米 转) 机动时间(分) 辅助时间(分)刀具 辅具 量具名称规格 数量 名称规格 数量 名称规格粗铣平面 ,控制尺寸到 速钢三面刃 圆盘铣刀粗铣平面 控制尺寸到精铣平面 控制尺寸到 520速钢三面刃 圆盘铣刀 专用量具拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 油压泵盖 工序名称 粗精铣 下 平面 工序号 02 技检要求 按照图示要求保证粗糙度要求并保证尺寸 44 无明显刀痕 ,并且保证各面没有可以刀痕 基准 面 下平面与侧面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 立式铣床 具 定 额 代号 名称 单件时间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫米) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 粗铣平面 ,控制尺 寸到 4540 1 2 00 速钢三面刃 圆盘铣刀 1 粗铣平面 ,控制尺寸到45 精铣平面 ,控制尺寸到 4440 1 1 5 速钢三面刃 圆盘铣刀 1 专用量具 3 拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 油压泵盖 工序名 称 钻 孔 3 11 工序号 03 技检要求 按照图示要求保证粗糙度并保证各孔 尺寸 ,各孔表面没有明显可见的刀痕迹 ,控制各孔的轴之间的同轴度要求 基准面 下平面与侧面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 立式铣床 夹具 定 额 代号 名称 单件时间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫米) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 定位夹紧 2 钻上面各孔至 11 15 1 00 11 的麻花钻 头 1 专用塞规 拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零 件号 油压泵盖 工序名称 钻 孔 7 序号 04 技检要求 按照图示要求保证粗糙度并保证各孔尺寸 ,各孔表面没有明显可见的刀痕迹 ,控制各孔的轴之间的同轴度要求 基准面 上平面与侧面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 立式铣床 具 定 额 代号 名称 单件时间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫米 ) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 定位夹紧 2 钻上面各孔至 5 1 00 麻花钻 头 1 专用塞规 拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 油压泵盖 工序名称 钻 孔 23 度 4 孔 工序号 05 技检要求 采用塞规检查各孔的尺寸大小 ,不合格的产品杜决流入下道工序 基准面 下平面与侧面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 立式钻床 具 定 额 代号 名称 单件时间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫 米) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 定位夹紧 2 钻上面各孔至 4 15 1 00 4 的麻花钻头 1 专用塞规 拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 油压泵盖 工序名称 扩孔 孔 工序号 06 技检要求 采用塞规检查各孔的尺寸大小 ,不合格的产品杜决流入下道工序 基准面 上平面与侧面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 立式钻床 具 定 额 代号 名称 单件时间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫米) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 定位装夹 2 钻上面各孔至 0 1 00 7 的麻花钻头 1 专用塞规 拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 油压泵盖 08 工序名称 镗 孔 26 两级孔 工序号 07 技检要求 采用塞规检查各孔的尺寸大小 ,不合格的产品杜决流入下道工序 基准面 上平面与侧面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 卧式镗床 具 定 额 代号 名称 单件时间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫米) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 粗镗上面各孔 ,镗削余量单边为 25 1 2 000 质合金镗刀 1 塞规 2 精镗上面各孔 ,镗削余量单边为 5 1 000 质合金镗刀 1 塞规 拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 油压泵盖 工序名称 镗 32 孔 工序号 08 技检要求 采用塞规检查各螺纹孔的尺寸大小 ,不合格的产品杜决流入下道工序 基准面 下平面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 卧式镗床 具 定 额 代号 名称 单件时 间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫米) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 钻 箱体侧 面各小孔 并用螺纹塞规控制其大小 15 1 00 质合金镗刀 专用塞规 2 攻丝至 5 1 80 质合金镗刀 专用塞规 拟制 日期 审核 日期 批准 日期 共 页 第 页 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 油压泵盖 工序名称 精磨平面 工序号 08 技检要求 严格控制 的尺寸大小 ,不合格的产品杜决流入 库 基准面 下平面 材料 同时加工零件数 设备 牌号 硬度 名称 型号 00 立式磨床 具 定 额 代号 名称 单件时间(分) 每班次数 每台件数 工人等级 工步号 工步内容 走刀长度(毫米) 走刀次数 切削深度(毫米) 切削速度(米 /秒) 主轴转速(转 /分) 进给量(毫 米 /转) 机动时间(分) 辅助时间(分) 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 1 定位夹紧 2 磨削 111 1 拟制 日期 审核 日期 批准 日期 共 页 第 页 机械加工工艺过程卡 产品型号 零(部)图号 共 页 产品名称 零(部)名称 油压泵盖 第 页 材料牌号 坯种类 铸件 毛坯外形尺寸 每毛坯件数 4000 每台件数 备 注 工序号 工序名称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单件 01 铸造 铸造 02 时效 时效 03 铣 粗 ,精铣 上平 面 至尺寸 式铣床 04 铣 粗 ,精铣 下 平 面 至尺寸 式铣床 专用 05 钻 钻 31 孔 式钻床 专用 06 钻 钻 7 式钻床 专用 07 钻 钻 23 度 4 斜 孔 式钻床 专用 08 钻 扩 孔 式钻床 专用 09 钻 扩 26 孔与 孔 式钻床 专用 10 镗 镗 32 孔 卧式镗床 618T 专用 11 镗 镗 卧式镗床 618T 专用 12 钳 钳工, 去除锐边毛剌 专用 13 时效 去除加工应力 14 磨 精磨底平面 式磨床 专用 15 检验 检验各个成品尺寸 16 入库 入库 设计 (日期) 审核(日期) 标准化 (日期) 会签(日期) 标记 处记 更改文件号 签字 日期 1 目录 1 序言 2 泵盖 加 工 工 艺 规 程 设 计 件的分析 盖 加工的主要问题和工艺过程设计所应采取的相应措施 结 3 专 用 夹 具 设 计 工 上平面镗孔 夹 具 设 计 错误 !未定义书签。 、 精铣 泵盖 上 平 面 夹 具 夹具设计 结 4 结 束语 参考文献 2 1 序言 机械制造工艺学课程设计是在我们 大学基础课,技术基础课以及大部分专业课之后进行的。这是我们进行 课程 设计之前对所学课程的一深入的综合性的连接,也是一次理论联系实际的训练。因此,它在我的大学学习生活中占有十分重要的地位。 对我个人来言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼分析能力 ,提高解决问题的能力,为今后参加祖国的现代化建设打下一个良好的基础。 由于本人的知识,能力有限,设计尚有很多不足之处,恳请老师给予指教。 泵盖加工工艺规程设计 一 . 零件的分析 (一) 零件的作用 题目所给定的零件是液压油泵的泵盖。属于盖体类零件,它和其他零件一起装配液压泵的一个腔体结构用来储存、输送分配液压油。工作中,零件内表面要受到液压力的冲击,因此对零件的刚度有一定的要求,零件的 A 面要与其他零件相配合的表面,要有一定的尺寸精度和形位精度。 (二) 零件的工艺分析 由于此零件是液压 泵零件,起传递动力和液压油分配所以对密封性能要求较高。该零件的几组平面和有表面粗糙读和位置度要求。 2 液 压 油 泵盖 加工工艺规程设计 3 零件的材料为 是典型的二元共晶铝硅合金 , 该合金具有优良的 铸造性能 , 但力学性能和切削加工性能较差。为了改善 金 主 砂型铸造、金属型铸造和精密铸造等。 要加工面: 1) 铣上下平面保证尺寸 43行度误差为 ) 镗 至所要求尺寸,并保证位误差要求 3) 钻 7 5) 钻 3 11 孔 6)钻 23 度斜 4 孔 7)镗 32 孔 至所要求尺寸,并保证位误差要求 ( 2)主要基准面: 1)以 下平 面为基准的加工表面 这一组加工表面包括: 液压油泵盖 表面各 孔、 液压油泵盖 上 表面 2) 以下平面为基准的加工表面 这一组加工表面包括: 主要是 镗 二个 32 孔 压油泵的泵盖 加工的主要问题和工艺过程设计所应采取的相应措施 定毛坯的制造形式 零件的材料 于年产量为 4000 件,达到大批生产的水平,而且零件的轮廓尺寸 较 小 ,铸造表面质量的要求高,故可采用铸造质量稳定的,适合大批生产的金属模铸造。便于铸造和加工工艺过程,而且还可以提高生 产率。 4 面的选择 ( 1)粗基准的选择 对于本零件而言,按照 互为 基准的选择原则,选择本零件的下 表面作为加工的粗基准,可用装夹对肩台进行加紧,利用 底面定位 块支承 和底面作为 主要定位 基准 ,以限制 z、 z、 y、 y、五 个自由度。再以一面定位消除 x、 向自由度,达到定位 ,目的 。 ( 2)精基准的选择 主要考虑到基准重合的问题,和便于装夹,采用 已加工结束的上、下平面 作为精基准。 定工艺路线 表 艺路线方案一 工序 1 粗精铣 上 平 面 工序 2 钻 3 11 孔 工序 3 粗精铣下平面 工序 4 钻 7 工序 5 钻 23 度斜 4 孔 工序 6 扩 并平底 工序 7 扩 26 孔与 序 8 镗 2 32 孔 及镗孔 工序 精磨大平面 5 工序 检验入库 表 艺路线方案二 工序 1 粗精铣上平面 工序 2 粗精铣下平面 工序 3 钻 3 11 孔 工序 4 钻 7 工序 5 钻 23 度斜 4 孔 工序 6 扩 并平底 工序 7 扩 26 孔与 序 8 镗 2 32 孔及镗孔 工序 时效去应力处理 工序 精磨大平面 工序 检 验入库 工艺路线的比较与分析: 第二条工艺路线不同于第一条是将 增加了一道 工序 9, 目的是为了提高后面精加工平面的的精度 ,通过时效处理可以去除在前粗工过程中产生的一系列加工应力,防止在成品以后出出变形,影响精度这个对零件的质量是很有好处的 采用互为基准的原则,先加工上、下两平面,然后以 下 平面为精基准再加工平面上 的 各孔 , 这样便保证了,上、下两平面的平行度要求同时为加 工 两平面 上 6 各孔保证了垂直度要求 。符合先加工面再钻孔的原则。若选 第一 条工艺路线, 加并且毛坯的端面与轴的轴线是否垂直决定 了钻出来的孔的轴 线与轴的轴线是非平行这个问题。所以发现第一 条工艺路线并不可行。 如果选取第二条工艺方案,先镗上、下平面各孔,然后以这些已加工的孔为精基准, 从提高效率和保证精度这两个前提下,发现第 二 个方案比较合理 。所以我决定以第 二 个方案进行生产。具体的工艺过程 见工艺卡片 所示。 械加工余量、工序尺寸及毛坯尺寸的确定 零件的材料 产类型为大批生产。由于毛坯用采用金属模铸造 , 毛坯尺寸的确定如 图 . 由于毛坯及以后各道工序或工步的加工都有加工公差,因此所规定的加工余量其实只是名义上的加工余量,实际上加工余量 有最大加工余量及最小加工余量之分。 由于本设计规定零件为大批量生产,应该采用调整法加工,因此计算最大与最小余量时应按调整法加工方式予以确定。 1)加工 泵盖 的上下平 面,根据参考文献 8表 4表 4虑 3加工2金属模铸造的质量和表面的粗糙度要求,精加工 1 2) 镗 时, 由于粗糙度要求 ,因此考虑加工余量 一次粗加工 2次精加工 可达到要求。 5) 加工 7 时 ,根据参考文献 8表 4虑加工余量 一次钻削加工余量 可达到要求。 6)加工 3 11 孔时,根据参考文献 8表 4虑加工余量 一次钻削 7 加工余量 可达到要求。 7) 镗 2 32 孔 ,粗加工 2金属模铸造的质量和表面粗糙度要求,精加工1达到要求。 定切削用量工序 1:粗、精 下 平面 ( 1)粗铣下平面 加工条件: 工件材料: ,铸造。 机床: 式铣床。 查参考文献 7表 30 34 刀具:硬质合金三面刃圆盘铣刀(面铣刀),材料: 15 100D ,齿数 8Z ,此为粗齿铣刀。 因其单边余量: Z=2以铣削深度 2pa 每齿进给量 根据参考文献 3表 0 /fa m m Z 铣削速度 V :参照参考文献 7表 30 34,取 V m s 。 机床主轴转速 n : 1000Vn d 式( 式中 V 铣削速度; d 刀具直径。 8 由式 床主轴转速 n : 1 0 0 0 1 0 0 0 1 . 3 3 6 0 2 5 4 / m i 1 4 1 0 0 按照参考文献 3表 300 / m 实际铣削速度 v : 3 . 1 4 1 0 0 3 0 0 1 . 5 7 /1 0 0 0 1 0 0 0 6 0m s 进给量 0 . 1 2 8 3 0 0 / 6 0 4 . 8 /a Z n m m s 工作台每分进给量 4 . 8 / 2 8 8 / m i m m s m m a :根据参考文献 7表 40a ( 2)精铣下平面 加工条件: 工件材料: 造。 机床: 式铣床。 参考文献 7表 30 31 刀具:高速钢三面刃圆盘铣刀(面铣刀): 15 100D ,齿数 12,此为细齿铣刀。 精铣该平面的单边余量: Z=1削深度 1pa 每齿进给量 根据参考文献 7表 30 31,取 0 /fa m m Z 铣削速度 V :参照参考文献 7表 30 31,取 V m s 9 机床主轴转速 n ,由式( : 1 0 0 0 1 0 0 0 0 . 3 2 6 0 6 1 / m i 1 4 1 0 0 按照参考文献 7表 75 / 实际铣削速度 v : 3 . 1 4 1 0 0 7 5 0 . 4 /1 0 0 0 1 0 0 0 6 0m s 进给量 由式( : 0 . 1 5 1 2 7 5 / 6 0 2 . 2 5 /a Z n m m s 工作台每分进给量 2 . 2 5 / 1 3 5 / m i m m s m m 粗铣的切削工时 被切削层长度 l :由毛坯尺寸可知 111l , 刀具切入长度 1l : 221 0 . 5 ( ) ( 1 3 )l D D a 220 . 5 ( 1 0 0 1 0 0 4 0 ) ( 1 3 ) 7 刀具切出长度 2l :取 2 走刀次数为 1 机动时间 1 1211 1 1 7 2 1 . 1 3 m i ml l lt f 根据参考文献 5表 查得铣削的辅助时间 1 精铣的切削工时 被切削层长度 l :由毛坯尺寸可知 111l 10 刀具切入长度 1l :精铣时 1 100l D m m 刀具切出长度 2l :取 2 走刀次数为 1 机动时间 2 1221 1 1 1 0 0 2 1 . 0 9 m i ml l lt f 根据参考文献 5表 查得铣削的辅助时间 2 铣下 平 面的总工时为: t= 1 2 1 2序 2:加 工 上 平面,各切削用量与加工上平面相近,因此省略不算,参 照 工序 1执行。 工序 3:粗镗 32孔 机床:卧式镗床 618T 刀具:硬质合金镗刀,镗刀材料: 5切削深度 ,孔径 0 27d 。 进给量 f :根据参考文献表 杆伸出长度取 切削深度为此确定进给量 f mm r 。 切削速度 V :参照参考文献 3表 2 . 4 / 1 4 4 / m i nV m s m 机床主轴转速 n : 1 0 0 0 1 0 0 0 1 4 4 8 0 4 . 5 6 / m i 1 4 2 7 . 5 , 11 按照参考文献 3表 1 0 0 0 / m 实际切削速度 v : 3 . 1 4 3 2 1 0 0 0 2 . 9 8 /1 0 0 0 1 0 0 0 6 0m s 工作台每分钟进给量 0 . 2 1 0 0 0 2 0 0 / m i f n m m 被切削层长度 l : 7l 刀具切入长度 1l : 12 . 5( 2 3 ) 2 6 . 3 330p m mt g k t g 刀具切出长度 2l : 32 取 2 行程次数 i : 1i 机动时间 1 1217 6 . 3 3 4 0 . 2 2 7 m i ml l lt f 查参考文献 1,表 步辅助时间为: 镗下端孔 32床:卧式镗床 618T 刀具:硬质合金镗刀,镗刀材料: 5切削深度 进给量 f :根据参考文献 3表 杆伸出长度取 切削深度为因此确定进给量 0 /f m m r 切削速度 V :参照参考文献 3表 3 . 1 8 / 1 9 0 . 8 / m i nV m s m 机床主轴转速 n : 12 01 0 0 0 1 0 0 0 1 9 0 . 8 1 0 2 9 / m i 1 4 6 1 ,取1 0 0 0 / m 实际切削速度 v ,: 3 . 1 4 3 2 1 0 0 0 3 . 0 9 /1 0 0 0 1 0 0 0 6 2m s 工作台每分钟进给量 0 . 1 5 1 0 0 0 1 5 0 / m i f n m m 被切削层长度 l : 7l 刀具切入长度 1l : 10 . 5( 2 3 ) 2 2 . 8 730p m mt g k t g 刀具切出长度 2l : 32 取 2 行程次数 i : 1i 机动时间 1 1217 2 . 8 7 4 0 . 2 7 9 m i ml l lt f 所以该工序总机动工时 0 . 2 2 7 0 . 2 7 9 0 . 5 0 6 m i 查参考文献 1,表 步辅助时间为: 序 5:粗镗 孔 机床:卧式镗床 618T 刀具:硬质合金镗刀,镗刀材料: 5切削深度 ,毛坯孔径 0 。 进给量 f :根据参考文献表 杆伸出长度取 切削深度为此确定进给量 f mm r 。 切削速度 V :参照参考文献 3表 1 . 9 2 / 1 1 5 / m i nV m s m 13 机床主轴转速 n : 1 0 0 0 1 0 0 0 1 1 5 5 4 6 . 6 3 / m i 1 4 2 0 . 5 , 按照参考文献 3表 600 / m 实际切削速度 v : 3 . 1 4 6 7 6 0 0 1 . 7 5 /1 0 0 0 1 0 0 0 7 1m s 工作台每分钟进给量 0 . 2 6 0 0 1 2 0 / m i f n m m 被切削层长度 l : 17l 刀具切入长度 1l : 12 . 0( 2 3 ) 2 5 . 4 530p m mt g k t g 刀具切出长度 2l : 32 取 2 行程次数 i : 1i 机动时间 1 1211 7 5 . 4 5 4 0 . 1 9 6 m i ml l lt f 查参考文献 1,表 步辅助时间为: 镗下端孔到 床:卧式镗床 618T 刀具:硬质合金镗刀,镗刀材料: 5切削深度 进给量 f :根据参考文献 3表 杆伸出长度取 切削深度为因此确定进给量 0 /f m m r 14 切削速度 V :参照参考文献 3表 2 . 8 6 / 1 7 1 . 7 2 / m i nV m s m 机床主轴转速 n : 01 0 0 0 1 0 0 0 1 7 1 . 7 2 7 7 0 . 2 / m i 1 4 7 1 ,取800 / m 实际切削速度 v ,: 3 . 1 4 2 4 8 0 0 3 . 0 9 /1 0 0 0 1 0 0 0 7 2m s 工作台每分钟进给量 0 . 1 5 8 0 0 1 2 0 / m i f n m m 被切削层长度 l : 17l 刀具切入长度 1l : 10 . 5( 2 3 ) 2 2 . 8 730p m mt g k t g 刀具切出长度 2l : 32 取 2 行程次数 i : 1i 机动时间 1 1211 7 2 . 8 7 4 0 . 2 2 4 m i ml l lt f 所以该工序总机动工时 0 . 1 9 6 0 . 2 2 4 0 . 4 2 m i 查参考文献 1,表 步辅助时间为: 序 6: 加工 3 11 孔 孔的直径为 11工机床为 式钻床,加工工序为钻孔至 11,选用 11 的麻花钻头。 进给量 f :根据参考文献 5表 切削速度 V :参照参考文献 5表 15 由式( 床主轴转速 n : 01 0 0 0 1 0 0 0 0 . 4 3 6 0 1 1 7 4 / m i 1 4 7 ,取900 / m 实际切削速度 V : 0 3 . 1 4 1 1 9 0 0 0 . 3 3 /1 0 0 0 1 0 0 0 6 0m s 被切削层长度 l : 17l 刀具切入长度 1l : 1 7( 1 2 ) 1 2 0 2 4 . 122c t g k c t g m m 刀具切出长度 2l : 02 l 走刀次数为 1 机动时间 12 2 0 4 . 5 0 . 0 4 5 m i 5 3 6 0j l l lt 根据参考文献 5表 查得钻削的辅助时间 1 工序 7: 阶梯孔 孔的直径为 面粗糙度 。加工机床为 式钻床, 加工工序为锪钻,加工刀具为:锪钻孔 15直径锪钻。 1)确定切削用量 确定进给量 f 根据参考文献 7表 28查出 0 . 2 5 0 . 3 1 /f m m r表 ,由于孔深度比 0/ 8 / 1 3 0 . 6, ,故 ( 0 . 2 5 0 . 3 1 ) 1 . 0 0 . 2 5 0 . 3 1 /f m m r 表 。查 式钻床说明书,取 0 /f m m r 。 根据参考文献 7表 28头强度所允许是进给量 1 /f m m r 。由于机床进给 16 机构允许的轴向力 m a x 15690(由机床说明书查出),根据参考文献 7表 28许的进给量 1 f m m r 。 由于所选进给量 f 远小于 f 及 f ,故所选 f 可用。 确定切削速度 v 、轴向力 F、转矩 T 及切削功率 根据表 28插入法得: 1 7 / m , 4732 5 1 T N M表 , 1 mP 由于实际加工条件与上表所给条件不完全相同,故 应对所的结论进行修正。 由参考文献 7表 28 , ,故 1 7 / m i n 0 . 8 8 0 . 7 5 1 1 . 2 2 ( / m i n )v m m 表 01000 1 0 0 0 1 1 . 2 2 / m i n 2 9 8 / m i m m 表 查 床说明书,取 195 / m 。实际切削速度为 0 8 . 5 1 9 5 / m i n 7 . 3 5 / m i 0 0 1 0 0 0dn m m 由参考文献 7表 281 M ,故 4 7 3 2 1 . 0 4 7 3 2 ( )F N N 5 1 . 6 9 1 . 0 5 1 . 6 9T N m N m 校验机床功率 切削功率 /)m M n n k 表( 1 . 2 5 ( 1 9 5 / 2 9 8 ) 1 . 0 0 . 8 2k W k W 17 机床有效功率 4 . 5 0 . 8 1 3 . 6 5E E k W k W P 故选择的钻削用量可用。即 0 13d , 0 /f m m r , 195 / m , 7 / m 相应地 4732, 5 1 T N m, 工序 8:精磨底平面 选用磨床 据机械制造工艺设计手册表 170 选取数据 切削速度 V = m/s 切削深度 进给量 f = mm/r 工序 9: 检 验 结 机械加工工艺规程是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。对加工工艺规程的设计,可以了解了加工工艺对生产、工艺水平有着极其重要的影响。生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现。 18 3 专用夹具设计 为了提高劳动生产率,保证加工质量,降低劳动强度。在加工零件时,需要设计专用夹具。根据任务要求中的设计内容,需要设计加工 铣上平面 夹具 ,泵盖 上顶面镗孔夹具 。 采用 床 , 硬 质合 金端铣刀 铣上平面 进行加工 。 、 精铣 泵盖上 平面 夹具设计 本夹具主要用来粗 、 精铣 泵盖 上平面 。由 于 加工本道工序的工序简图可知。粗 、 精铣 泵盖 上平面 时,粗糙度要求 , 泵盖 上平面与下平面有平行度要求 ,并与 工艺孔轴线分别 垂直度的要求, 本道工序是对 泵盖 上平面进 行粗精加工。因此在本道工序加工时,主要应考虑提高劳动生产率,降低劳动强度。同时应保证加工尺寸精度和表面质量。 位基准的选择 由零件图可知 工艺 孔的轴线所在平面 有垂直度的要求 ,从定位和夹紧的角 度来看,本工序中,定位基准是 下平 面,设计基准 也是要求保证上、下两平面的平行度要求,定位基准与设计基准 重合, 不 需要重新计算上下 平 面的平行度, 便可保证 平行 度的要求。在本工序只需 保证下平面放平就行,保证下平面与两定位板正确贴合就行了 。 削力与夹紧力计算 本夹具是在铣 床 上使用的,用于定位螺钉的不但起到定位用,还用于夹紧,为了保证工件在加工工程中不产生振动,必须对“ 17”六角螺母和 ”11”螺母螺钉施加一定的夹紧力。由计算公式 19 + 1)/2+r) 式( 螺旋轴线作用的夹紧力 用在六角螺母 L作用力的力臂 ( 纹中径 (螺纹升角 ( ) 1螺纹副的当量摩擦 ( ) 2螺杆 (或螺母 )端部与工件 (或压块 )的摩擦角 ( ) r螺杆 (或螺母 )端部与工件 (或压块 )的当量摩擦半径 ( ) 根据参考文献 6其回归方程为 中 栓夹紧力 (N); 矩系数 (1) 用在螺母上的力矩 ( 5 2000=10000N 对刀装置由对刀块来实现,用来确定刀具与夹具的相对位置。 由于本道工序是完成 泵盖 上平面 的粗 、 精铣加工,所以选用直角对刀块。根据80 直角对到刀块的结构和尺寸如图 示。 20 1014737825图 直角对刀块 塞尺选用平塞尺,其结构如图 示。 标记 四周倒圆图 平塞尺 塞尺尺寸如表 示。 表 平塞尺结构尺寸 公称尺寸 H 允差 d C 3 21 具设计及操作的简要说明 本夹具用于在立式铣床上加工 泵盖 上 平面 , 工件以 与此相平行的下平面为及其侧 面和水平面底为定位基准,采用转动 A 型压板夹紧工件。当加工完一边,可松开螺钉、螺母、支承钉如夹具装配图所示。 3 11 孔夹具设计 位基准的选择 在加工 11 孔工序时, 泵盖 上、下两平面及工艺孔已经加工到要 求尺寸。因此选用上平面及与其垂直的任意孔上表面加作为定位基准。符合典型的一面两销定位原理,一共限制了工件的 6 个自由度,符合六点定位法则。工件以一面两销定位时,夹具上的定位元件是:一面两销。其中一面为 泵盖 的 下 表面,两销为短圆柱销 位元件的设计 本工序选用的定位基准为一面两销定位,所以相应的夹具上的定位元件应是一面两销。因此进行定位元件的设计主要是对短圆柱销进行设计根据 参考文献11,可查得短圆柱销的结构和尺寸。 位误差分析 机械加工过程中,产生加工误差的因素有很多。在这些因素中,有 一项因素于机床夹具有关。使用夹具时,加工表面的位置误差与夹具在机床上的对定及工件在夹具中的定位密切相关。为了满足工序的加工要求,必须使工序中各项加工误差之总和等于或小于该工序所规定的工序公差。 本夹具选用的定位元件为一面两销定位。其定位误差主要为: 销与孔的配合 模与销的误差 套与衬套 公式 e=(H/2+h+b) 30/32=见这种定 位方案是可行的。 削力与夹紧力的计算 由于本道工序主要完成 孔的钻 加工。由 参考文献 9得: 钻削力 钻削力矩 22 式中: 11D 2321872553125531 m i nm a xm a x 0 . 8 0 . 62 6 8 0 . 1 5 2 3 2 1 2 0 1 . 7 1 . 9 0 . 8 0 . 61 0 8 0 . 1 5 2 3 2 3 0 0 3T N m m
