目录

 序言.....................................1

零件分析..................................2

工艺规程设计..............................3

夹具设计..................................8

四、设计心得..................................9

五、参考文献.....................................11

序言

　　　　机械制造工艺学课程设计是在学完了机械制造工艺学（含机床夹具设计）和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂零件（杠杆）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案。完成夹具结构设计能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。

一、零件分析

（一）零件的作用

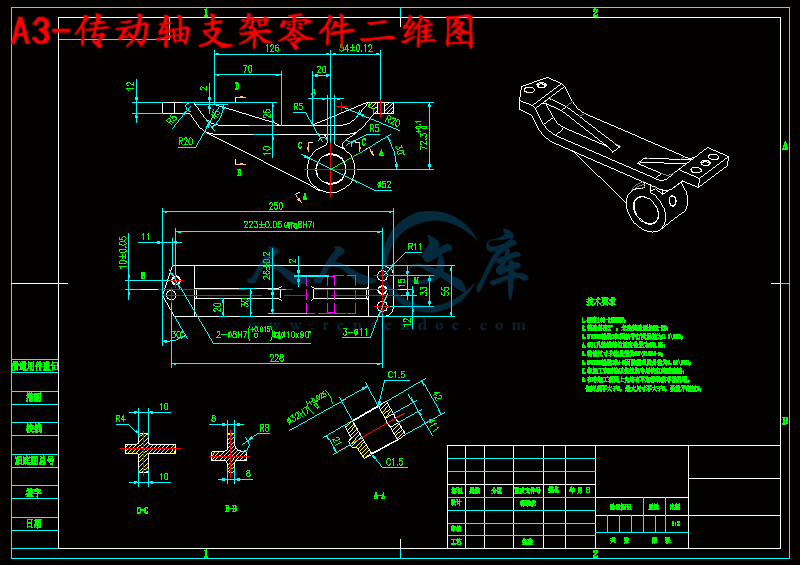

题目给出的零件是机油泵传动轴支架。它的主要的作用是用来支承传动轴、连接油口的。要求零件的配合是符合要求。

(二)零件的工艺分析

   机油泵传动轴支架工艺分析如下：

底面，达到精度。

在地面钻、粗铰、精铰2个的油孔，粗糙度为。并锪的沉空，粗糙度为。钻3个精度为的孔。

粗铣传动轴支撑圆孔两端面，要求，定位尺寸，表面精度达到的要求。钻、扩钻、铰孔，表面精度为。

在上钻表面精度为。

轴线对A面的不平行度在100长度上不大于0.1，对B-B面的不垂直度没100长度上不大于0.05。

其他未注公差尺寸的公差加工表面按Q/SB123-64，非加工表面按Q/SB124-65确定。

二、工艺规程的设计

(一)、确定毛坯的制造形式

    零件的材料HT200。考虑到零件在工作中处于润滑状态，采用润滑效果较好的铸铁。由于年产量为5000件，达到大批生产的水平，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。
