内容简介：

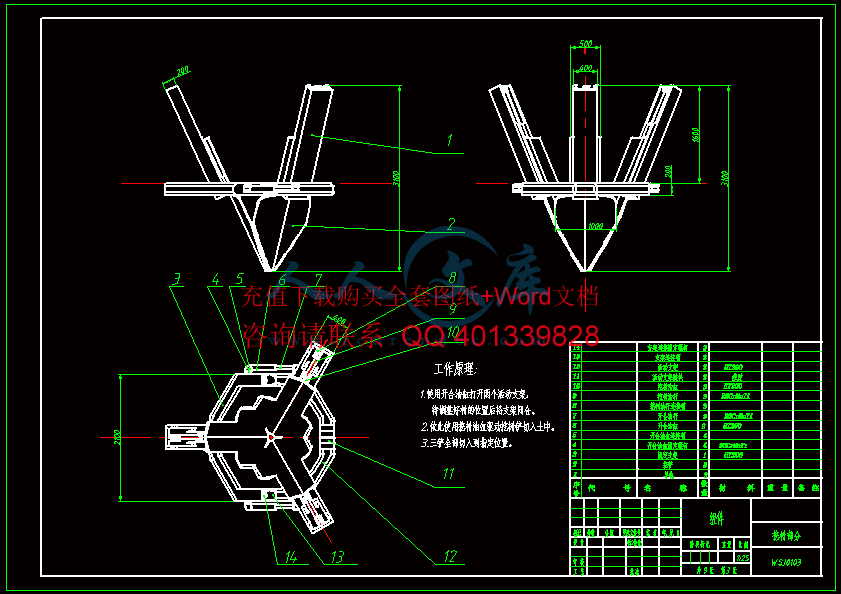

姓名 学号 指导 教师 职称 学历 课题名称 挖树机的工作装置 毕业设计（论文）类型（划） 工程设计 应用研究 开发研究 基础研究 其他 一、 本课题的研究目的和意义： 挖树机的工作装置。根据机械原理和机械设计的理论知识，首先确定安装在平板车上，再进行挖树机的结构设计，分别设计出倾斜推举部分，竖直升降部分，导轨支架部分，挖树铲挖树部分这四个主要机械机构，再根据具体工作要求，确定各部分机构的结构参数和尺寸，这些机构确定之后，再设计液压装置，选择合适 油缸，拟定挖树机的总体结构，在此基础上对各部件进行实体造型设计，绘制挖树机工作装置的装配体、零件的工程图，并根据制造工艺知识，设计具有制造可行性的装置。 通过此次设计使我们巩固、深化、拓宽机械设计的综合知识面，提升创新设计的能力。从设计、选材、绘制装配图和工程图、撰写论文的模具设计过程有个全面的理解和体会。结合以前学的知识，将学习与研究、实践相融合，培养综合分析、自学知识和具体解决问题的能力。在此次的设计中，全面的了解和训练了对国内外园林设备的认识，传动机构的工艺参数设计与计算、挖树铲破土 力的计算分析，液压系统的设计，在工程设计中的实际应用、工程图制作及公差配合的选用。掌握有关挖树机传动机构结构设计、和制造的工艺知识及一般步骤、方法，同时对挖树机的种类和用途及国内外挖树机的发展现状有初步的了解。 该设计类课题是对学生理论学习水平的实践和检验， 培养综合分析和解决专业的一般工程技术问题的独立工作能力；树立规范的设计思想，设计构思和创新思维；掌握工程设计的一般程序规范和方法。加强工程软件的运用以及综合能力的锻炼， 可对以后从事类似的工作有一定的指导性和实践性意义。 二、 文献综述（国内外研究情况及其发展） ： 挖树机有多种分类方式，按照挖掘控制方式可以分为手动和电动 (遥控 )控制；按照挖土铲的数量可以分为 2片、 3片、 4片，甚至更多片；按照挖掘树木的土球直径或树干直径可以分为轻中重型 (因每个厂家的型号略有不同，最大土球直径可达 大树干直径可达 380 按照装载运输时树冠的朝向可以分为朝前、朝后和朝上 3种运载方式；按照汽车底盘可以分为专用底盘和普通底盘 2种，按照底盘动力形式可以分为有动力和无动力 2种，按照挖土铲的形状可以分为直铲和曲铲 2种，等等。 手动控制式视线不佳，不如电动控制 (遥控 )视线好； 2片和 4片挖土铲常用于汽车底盘上， 3片和4片挖土铲多用在工程机械底盘上；树冠朝前 (树根 /土球在车尾 )运载时，下垂的枝叶容易遮挡司机的视线 (如图 9)，并且在挖掘栽植较大树木时容易造成车货总高度超高，树冠向前探出长度过长，虽然捆绑可以减少枝叶的下垂，但容易造成枝叶损伤，并且需要额外的劳动，树冠朝后 (树根 /土球在车辆中部 )运载时则完全可以弥补上述缺陷，而树冠垂直朝上运载方式仅适合较小树木的挖掘移植；直铲一般用于较小树木的挖掘，而曲铲多用于较大树木的挖掘。 挖树机的结构及原理 车载挖树 机挖树装置主要由挖掘机构、液压支腿、树木支撑机构和举升倾斜机构组成。其中，挖掘机构一般包括交替运动的挖土铲、机架、导轨、驱动挖土铲进行挖掘工作的液压系统 (液压缸数量由挖土铲数量决定 )和驱动挖土铲包裹树根的液压系统 (液压缸数量为挖土铲数量 2(挖土铲数量3)或与挖土铲数量相同 (挖土铲数量 3)；液压支腿一般安装在车辆的尾部，以确保挖土铲获得所需要的挖掘力；树木支撑机构位于驾驶室上方，防止挖掘后运输过程中树干及枝叶损坏驾驶室；举升倾斜机构可以使挖掘机构从水平运输位置转变到竖直挖掘 /栽植位置。 三、 本课题的主要研究内容（提纲）和成果形式： 主要研究内容： （ 1） 研究的背景和意义 （ 2）机械化移栽目前存在的主要问题 （ 3） 根据挖树要求，确定整体方案 （ 4）确定上装车型； （ 5）进行挖树机机构设计； （ 6）确定挖树铲的个数与形状； （ 7）确定油缸个数与形式； （ 8）确定工作部分结构与尺寸等工艺参数 （ 9）绘制挖树机的装配体、零件的工程图，装配图中包括配合关系等 成果形式： （ 1） 制挖树机的装配图与零件图； （ 2）用 制挖树机的装配图与零件图； （ 3）按照学校要求的格式编写毕业设计说明书 ； （ 4）制作答辩用的 四、 拟解决的关键问题： 外资料也不多，在收集相关资料有一定的难度； 五、 研究思路、方法和步骤： （ 1）收集相关资料，并对相关理论知识进行复习。 （ 2）合理的构思出挖树机的大致结构。 （ 3）通过对挖树机的想象与理解，用 制出挖树机 的机构图，以及相应的零件图。 (4) 根据使用环境确定液压油缸数量与形式，确定工作装置 尺寸。 （ 4） 制装配图和零件图。 (5)设计论文报告。 六、 本课题的进度安排： 至 2014调研及查找资料，完成开题报告和翻译外文资料 至 2014计传动方式完成挖树机整体设计并绘制三维维零件图和装配图 至 2014计算具体参数，绘制 纸，修改设计图 至 2014撰写、修改论文 至 2014论文送审、展示、答辩 七、 参考文献： 【 1】 成大先主编，机械设计手册 单行本 机械传动，化学工业出版社， 2004 年 1 月 【 2】 西北 工业大学机械原理及机械零件教研室编，机械设计，第八版，高等教育出版社，2006 年 5 月 【 3】 朱家诚主编，机械设计课程设计，合肥工业大学出版社， 2005 年 8 月 【 4】 甘永立主编，几何量公差与检测，上海科学科技出版社， 2008 年 1 月 【 5】 曾亿山主编，液压与气压传动，合肥工业大学出版社， 2008 年 12 月 【 6】 周恩涛主编，液压系统设计元器件选型手册，北京，机械工业出版社， 2007 年 9 月 【 7】 潘陆桃主编，机械制图，中国科学技术大学出版社， 2006 年 9 月 【 8】
