关 键 词：

轴套 设计 数控 加工 工艺

资源描述：

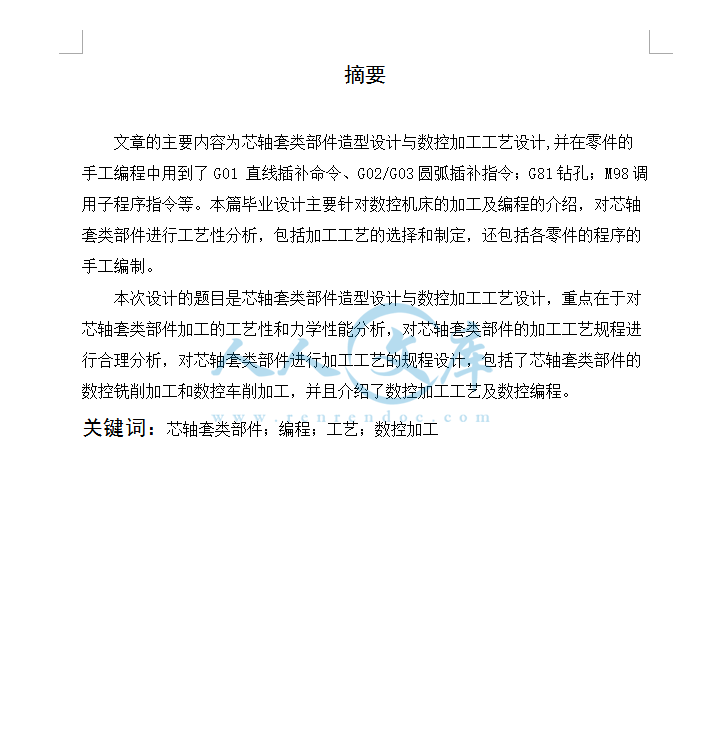

内容简介：

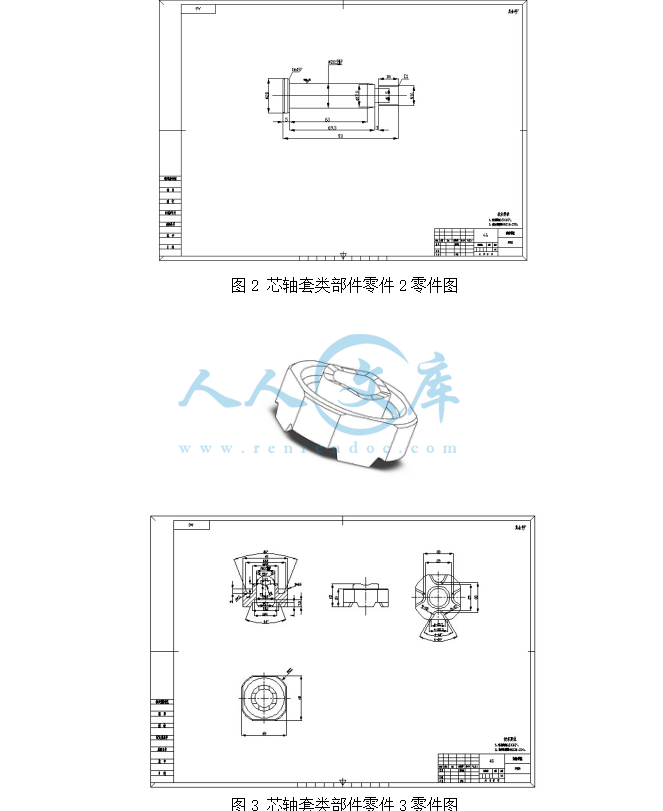

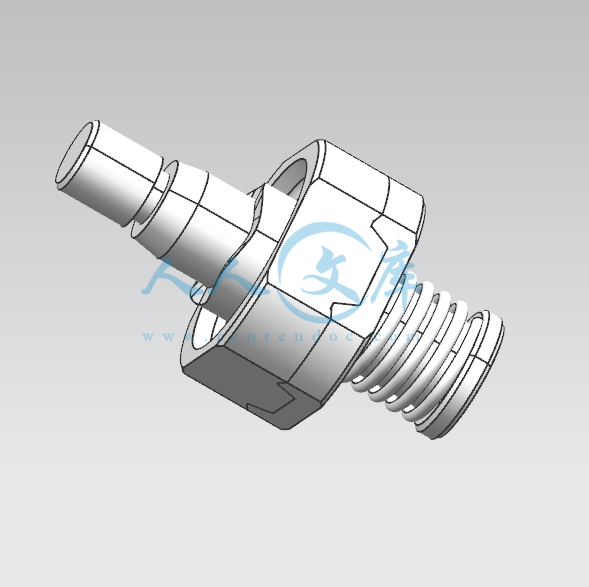

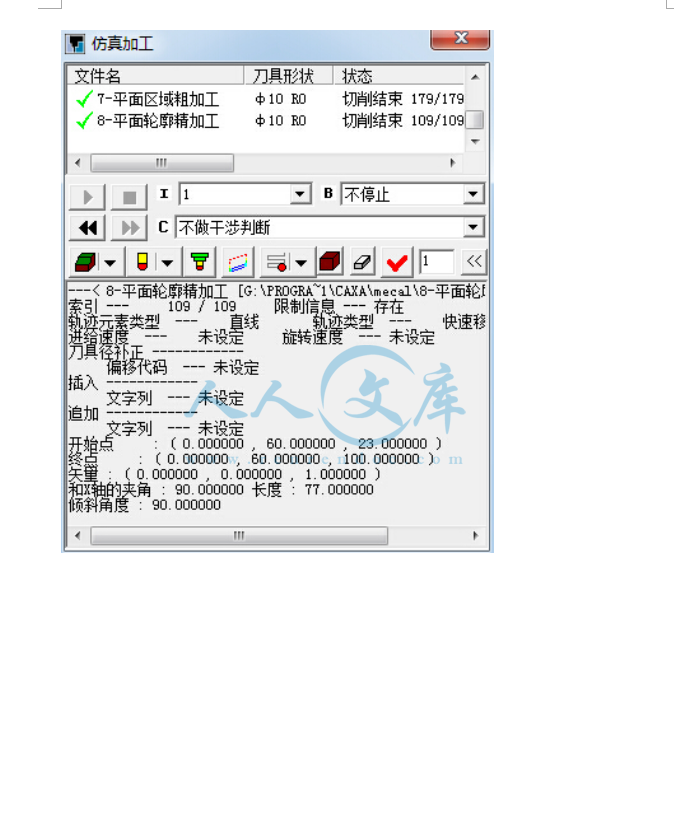

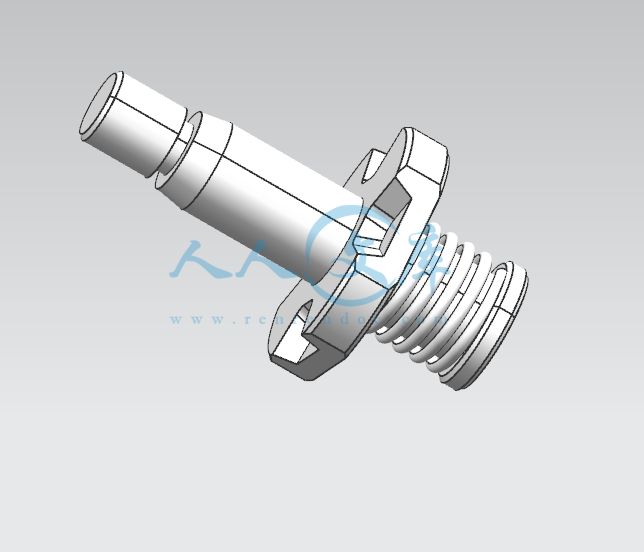

芯轴套 零件 1 机械加工工艺过程卡 机械加工工艺过程卡 零件名称 芯轴套 零件 1 材料 45钢 毛坯尺寸 40 60号 工序名称 工序内容 车间 设备 工装 下料 裁剪毛坯 普车 粗车端面、 28 外圆 金工 车 三爪自定心卡盘 数车 车左端圆锥面 金工 爪卡盘 数车 车右端椭圆弧面 金工 爪卡盘 数车 车 深 6 内孔 金工 爪卡盘 V 数车 车深 圆锥面 金工 爪卡盘 终检 检验各尺寸是否合格 检验室 芯轴套 零件 2 机械加工工艺过程卡 机械加工工艺过程卡 零件名称 芯轴套 零件 2 材料 45钢 毛坯尺寸 35 100号 工序名称 工序内容 车间 设备 工装 下料 裁剪毛坯 普车 粗车 20 外圆长 18 外圆长 18、 宽 3 沟槽以及端面、打中心孔。 金工 车 三爪自定心卡盘 普车 调头装夹，粗车外圆至 28 及倒角 金工 爪自定心卡盘 数车 精 外圆长 圆锥面 金工 爪卡盘、尾座顶尖 数车 车 螺纹 金工 爪卡盘、尾座顶 尖 终检 检验各尺寸是否合格 检验室 芯轴套 零件 3 机械加工工艺过程卡 机械加工工艺过程卡 零件名称 芯轴套 零件 3 材料 45钢 毛坯尺寸 60 30号 工序名称 工序内容 车间 设备 工装 下料 裁剪毛坯 普车 粗车端面、外圆 至 55 及倒角 。 金工 车 三爪自定心卡盘 数车 粗车、 台阶外圆至尺寸 金工 爪卡盘、尾座顶尖 数车 车 544深。 内 圆弧面 金工 爪卡盘、尾座顶 尖 数车 车主视图中下部车 544深。 内圆弧面 金工 爪卡盘、尾座顶尖 V 数车 车主视图中下部 25 深 金工 爪卡盘、尾座顶尖 车 粗车、 内孔至尺寸 金工 爪卡盘、尾座顶尖 铣 铣主视图中顶部 。150 缺 口 金工 钳 、 铣刀 终检 检验各尺寸是否合格 检验室 芯轴套 零件 4 机械加工工艺过程卡 机械加工工艺过程卡 零件名称 芯轴套 零件 4 材料 45钢 毛坯尺寸 60 15号 工序名称 工序内容 车间 设备 工装 下料 裁剪毛坯 普车 粗车端面、外圆 及倒角 金工 车 三爪自定心卡盘 数车 粗车、 内孔至尺寸 金工 爪卡盘、尾
