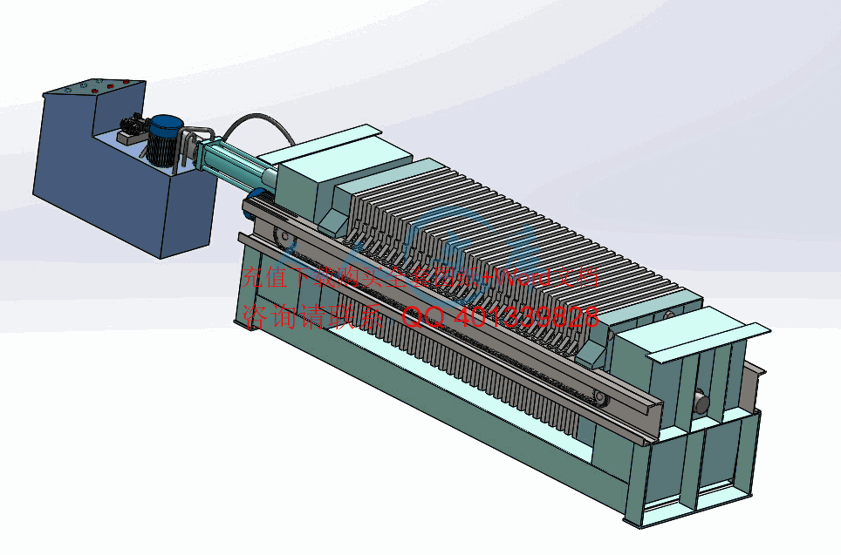

厢式隔膜压滤机的机械结构设计【全套包含CAD图纸三维建模】
收藏
资源目录
压缩包内文档预览：
编号：1255722
类型：共享资源
大小：21.11MB
格式：ZIP
上传时间：2017-06-09
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
180
积分
- 关 键 词：
-
隔膜
压滤
机械
结构设计
全套
包含
包括
包孕
蕴含
cad
图纸
三维
建模
- 资源描述：
-
- 内容简介：
-
毕 业 设 计 （ 论 文 ） 开 题 报 告 题 目 厢式隔膜压滤机的机械结构设计 学 院 机械学院 专 业 机械设计制造及其自动化 姓 名 班 级 学 号 指导教师 一、 选题的依据和意义 近年来，随着我国经济的不断发展，与此格格不入的是，环境越来越差。造纸厂主要是污水量的排放相当大，污染物主要是重金属，对人体危害大。造纸工业是一个产量大、用水多、污染严重的轻工业；水污染在各种工业中，名列前茅；废气、固体废弃物及噪声等污染，也很严重。纸厂造纸前 ,原 料需要用大量碱水来浸泡 就这样就把清澈的水变为酱油色水 ,除气味难闻外 ,水里含碱等很多化学制剂 不能搞任何养殖 空气异味两岸居民难于居住。造纸工业的废水若未经不效处理而排入江河中，废水中的有机物质发酵、氧化、分解，消耗水是的氧气，使鱼类、贝类等水生生物缺氧致死；一些细小的纤维悬浮在水是，容易堵塞鱼鳃，也造成鱼类死亡；废水是的树皮屑、木屑、草屑、腐草、腐浆等沉入水底，淤塞河床，在缓慢发酵中，不断产生毒臭气；废水中还有一些不容易发酵、分解的物质，悬浮在水是， 吸收光线，减少阳光透入河水，妨碍水生植物的光合作用；另外带有一些致癌、致畸、致突变的有毒有害物质。 总之，造纸废水使河水浊黑、恶臭，水草不生，鱼虾灭迹，蚊蝇丛生，蛆虫遍地，严重威胁沿岸居民的身体健康，造成痢疾、肠炎、疥疮等疾病盛行，同时，还不利于农田灌溉和人畜饮水。 造纸工业排放的一些固体废物如腐烂浆料，浆渣、树皮、碎木片、草根、煤灰渣等，占用场地，发酵变质，放出臭气，下雨时，还流出有毒臭水，污染地面水和地下水源。 近几年来，造纸厂中使用的压滤机品种多样，但是存在的问题也很突出。单位产量能耗高， 运行成本高，对细粒级污泥适应性差。因此，设计出一种适合企业，能降低企业运行成本，同时对环境污染少的压滤机很有必要性。 二、 国内外研究动态 、国内压滤机行业现状 (1)我国压滤机行业现状： 压滤机是传统的固液分离设备之一，中国早在公 元前一百多年汉朝淮南王刘安发明豆腐制作过程中就有了最原始压滤机的应用。改革开放以来 3滤机在滤板材质、结构形式、高效能过滤介质、分离效率、自动化水平、功能集成、产品质量和可靠性方面发展迅速，与欧洲发达国家产品性能差距越来越小 ,尤其是近五年时间，高压隔膜压滤机的研 发成功 ,使得我国压滤机的生产数量跃居世界第一。 (2)压滤机行业在我国市场应用前景 ： 近年来，国家对各行各业的环境保护和资源利用要求越来越高，大力提倡节能、减排、清洁生产、绿色制造。压滤机作为环保应用领域的主要使用设备，化工、冶金、煤炭、食品等行业的重要工业装备和后处理设备，市场需求预计将会有较大幅度增长。 (3)压滤机在环保领域的应用 ： 主要是处理城市污水污泥、自来水污泥、工业废水污泥、河道湖泊疏浚污泥。 、国外压滤机行业现状 （ 1）板框式和厢式压滤机： y）研制的。它采用隔膜压榨过滤，过滤速率大，滤饼含水率低，单位面积处理量大。 板水平迭加，板间通过压紧机构相互靠拢，形成 45机配备有一个控制盘和一个高压泵压水站，控制盘内装两个程序，其中之一为滤饼洗涤程序，整个压滤过程分 6个步骤完成。 注浆。矿浆通过给料泵给入歧管，然后均匀分配至每个滤室，直至有足够固体为止。 挤压。 高压泵把水扬送到滤室的隔膜后面，通过隔膜挤压滤饼，减少滤饼体积。 洗涤。需要洗涤时，洗涤液沿与矿浆相同的管道注入， 第二次挤压。洗涤后的滤饼脱水。 吹气。通过矿浆管路通人压缩空气，使滤饼干燥。 排卸。吹气完成后，关闭装置放下压板，压板以相等的距离悬挂。带有滤饼的滤布从一个平板到另一个平板作“ Z”形运动，相当一台运输机将过滤机两边的滤饼卸下。 兰奥托昆普公司燥机，滤饼水分 由 18%20%降到 8% 9纬，我国金川有色金属公司已引进该机，准备在二期工程选矿精矿的脱水中应用。 的设计较新颖 ;全自动隔膜挤压，采用压气喷吹滤饼，快速而有效的闭合系统缩短了停歇时间，简单有效地排卸滤饼，使用了反冲洗的滤布清洗装置和改变过滤方向自动清除滤布的装置。该机的工作过程类似于 用于选矿、选煤、污水处理及水泥等工业部门。 （ 2） 美国制造的。该机有 构相同，后者在滤室上增加了一层橡胶薄膜，用于过滤可压缩物料，前者用于过滤不可压缩物料。 紧机构、滤板和滤布等组成，滤板强度按承受 20kg/国双峰铜钥矿选厂采用 3台 饼水份可降至 8%一 1000;加拿大魁北克省帕蒂诺矿也用 （ 3） 全自动 压滤机是瑞典萨拉国际公司生产的新一代压滤机，采用聚丙烯制成过滤室，重量轻 ;采用强制式液压缸，设计紧凑，占地面积小，滤布易于快速更换 ;对不同的物料可采用不同的压力，可动部件少，维修量小，提高了设备作业率。该机有两种工作方式 :系吹气式垂直板框压滤机，利用压缩空气脱水，工作压力为0. 71 1. 02 为压缩式垂直板框压滤机，利用压缩隔膜脱水，工作压力为 三、研究的基本内容，拟解决的主要问题： 式隔膜压滤机的特点和难点 1、压滤机最主要的部 分，滤布滤板的选择，滤板的密封性很重要，密封性不好，直接会导致喷料，以及运行成本的增多。现在很多企业使用的压滤机就是因为滤板材料的原因，导致过滤效果很差。 2、滤板之间的结构也很重要，要能承受比较高的压力，这样有利于滤饼的含水量低。 3、压紧机构的选择也关系到滤饼的质量。可以采用手动压紧，机械压紧和液压压紧。 究的基本内容及拟解决的主要问题 1、 研究的基本参数：过滤面积 100 ，滤饼厚度 30、研究设计的基本内容： （ 1）、根据密封性的影响，承受压力的选择，找到比较适合的材料作为压滤 机的滤板； （ 2）、想要提高过滤效率，滤室容积很关键，当然不是一味的容积大就好，还要考虑压紧机构的压力控制，以及滤板能承受的压力。 （ 3）废水中化学物品比较多，时而呈现酸性，时而碱性，所以，滤板滤布的耐性也要很不错。 总结基本内容，本 研究要在现有技术成果上，熟悉各种压滤机的工作原理和结构设计内容，分析箱式隔膜压滤机的合理机构结构方案，利用三维软件绘制出符合要求的压滤机总体装配及部分零部件，同时撰写设计说明书。 四、研究步骤、方法及措施： 1、查阅和收集 箱式隔膜压滤机以及其他压滤机相关方面的资料。 2、了解熟悉厢式隔膜压滤机的功能构成与合理结构等方面的内容。 3、 完成厢式隔膜压滤机 的结构设计。 完成不少于 3 张 纸的图幅工作量，包括装配图及部分零件图。 4、撰写和完成毕业设计论文（ 30 页以上）。 五、研究工作进度： 序号 时间 内容 1 1 查阅资料、撰写开题报告及文献综述 2 3 周 确定总体设计方案 3 4 计算机二维装配图设计（ 4 9 周 计算机二维部分零件设计（ 5 10 绘制完成装配图、零件图等图纸 6 12 撰写设计说明书 7 14 周 毕业设计答辩 8 9 10 六、主要参考文献： 1朱海风 ,王辉锋 . 超大产能快速隔膜压滤机的研制与应用 J. 山西煤炭 ,2008,04:232 赵黎 , 李泰 , 刘 启 云 , 李军 . 螺 旋 压 滤 机 的 研 发 及 应 用 J. 纸 和 造纸 ,2013,08:83廉凤君 . 隔膜压滤机的设计和 制 J. 辽宁化工 ,2009,10:7574贾雪明 ,刘春 ,杨 全庆 . 立式全自动隔膜压滤机的研制与应用 J. 过滤与分离 ,2010,03:385. 列浮选精煤脱水隔膜自动压滤机 J. 煤炭工程 ,2010,10:135. 6马述琪 ,朱建平 . 压
