水泥彩瓦成型机的PLC设计【基于plc控制优秀课程毕业设计含8张CAD图纸+带任务书】-jxsj58

水泥彩瓦成型机的PLC设计【基于plc控制】

摘要

彩瓦成型机是水泥彩瓦的主要设备,工序较复杂,用常规控制较难实现,采用了ＰＬＣ进行控制,实现了系统自动、手动控制功能。系统共有26点入,13点出,还有2路压力信号(模拟量)需要采集,采用了南京冠德公司的嘉华JH-120H系列ＰＬＣ,由于系统工艺的复杂性、工艺的特殊性,而且条件的限制，所以采用了先画电器图，再画梯形图的方法来完成整个程序的编写过程的。本书介绍了整个设计的电气控制图，梯形图，时序图，接线图，流程图和PLC程序，该设计运用了灯泡来实现整个实验的模拟过程，在设计过程中，做了许多相关的实验，例如：单按起停电路的PLC设计，十字路口红绿灯的PLC设计。

关键词：彩瓦成型机ＰＬＣ电气控制

Abstract

The tile shaping machine of color is a capital equipment of the color tile of cement, the process is relatively complicated, it is more difficult to realize to control with the routine, having adopted PLC to control, the implementation system controls the function automatically, manually. The system has 26 o'clock in all to enter , 13 is pointed out, No. 2 pressure signal (analog quantity) needs gathering , preceded in good China JH-120H series PLC of Germany company after adopting Nanjing, because of the complexity of the craft of the system, particularity of the craft, and restriction of condition, adopt and draw electric apparatus picture first , draw ladder-shaped method of picture come and finish to write course whole procedure and then. Book this introduce design entirely electric to control and pursue, ladder-shaped picture, chronological chart, wiring diagram, flow chart and PLC procedure, should design and use bulb come and realize whole simulation course of experiment, in the course of designing, have done a lot of relevant experiments , for example: Only according to get up and park PLC of circuit design, crossway lipstick PLC of green light design.

Keyword: Modelling machine of coler tile PLC Control of electricity

摘要 1

Abstract 2

0 引言 4

1 彩瓦成型机的基本工作原理和工作流程 6

２控制系统设计 9

2.1 控制方案 9

2.2 PLC原理的简单介绍 9

2.3 PLC的选择 11

2.4彩瓦成型机PLC系统的可靠性设计 14

3．彩瓦成型机PLC设计的测试、调试 18

结论 20

致谢 22

参考文献 23

【详情如下】【需要咨询购买全套设计请加QQ1459919609】

A0-供料装置简图.dwg

A1-B9912022-梯形图.dwg

A1-彩瓦成型机电气控制线路图.dwg

A2-彩瓦成型机时序图.dwg

A2-彩瓦成型机模拟电路布局图.dwg

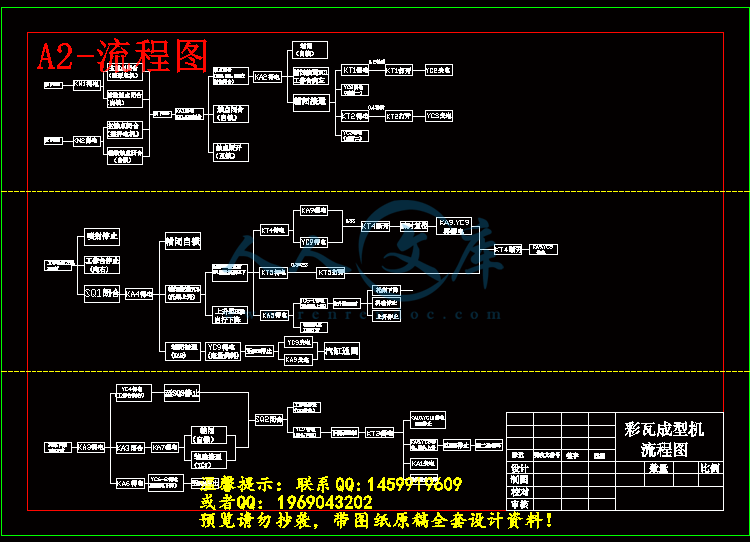

A2-流程图.dwg

A3-彩瓦成型机简图.dwg

A3-接线图.dwg


任务书.doc

任务书封面-2.doc

封面.doc

摘要.doc

文件清单.txt

正文.doc

水泥彩瓦成型机的PLC设计说明书正文【基于plc控制】.doc

程序清单.doc

设计封面.doc











内容简介：: 程序清单地址指令数据 000 401 001 430 002 400 003 503 004 430 005 403 006 431 007 402 008 503 009 431 010 405 011 100 012 404 013 430 014 431 015 503 016 100 017 505 018 507 019 510 020 101 021 100 022 504 023 101 024 100 025 101 026 100 027 406 028 29 504 030 432 031 100 032 101 033 450 034 K 35 451 036 K 37 100 038 101 039 450 040 433 041 100 042 101 043 451 044 434 045 504 046 103 047 100 048 506 049 103 050 456 051 K 010 052 100 053 410 054 456 055 100 056 57 436 059 456 060 104 061 100 062 504 063 506 064 104 065 100 066 104 067 504 068 100 069 411 070 71 506 072 437 073 512 074 100 075 103 076 104 077 505 078 456 079 103 080 455 081 82 110 083 456 084 103 085 453 086 K 87 456 088 506 089 453 090 454 091 455 092 K 93 454 094 K 95 100 096 110 097 100 098 501 099 00 533 101 512 102 102 103 100 104 101 105 505 106 102 107 100 108 101 109 102 110 100 111 407 112 13 505 114 435 115 102 116 105 117 507 118 100 119 105 120 100 121 412 122 105 123 100 124 25 530 126 102 127 106 128 100 129 107 130 106 131 505 132 531 133 106 134 100 135 413 136 37 452 138 531 139 505 140 531 141 511 142 112 143 44 452 145 112 146 505 147 531 148 511 149 112 150 51 452 152 K 002 153 112 154 111 155 100 156 505 157 513 158 111 159 100 160 111 161 100 162 502 163 64 513 165 534 166 452 167 107 168 100 169
