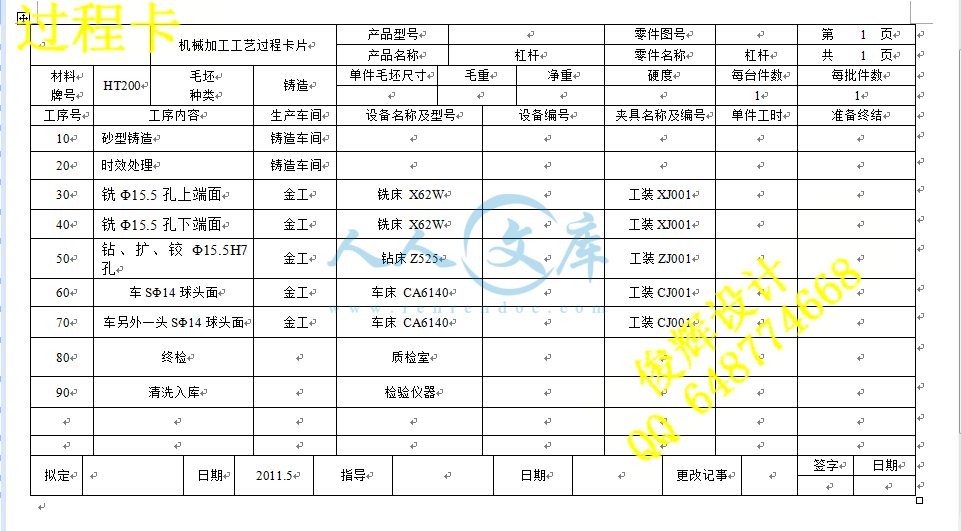

过程卡.doc

杠杆工艺和球面车夹具设计【4张CAD图纸、工艺卡片和说明书】

收藏

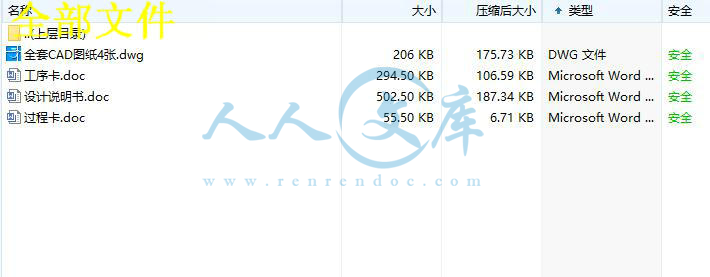

压缩包内文档预览:

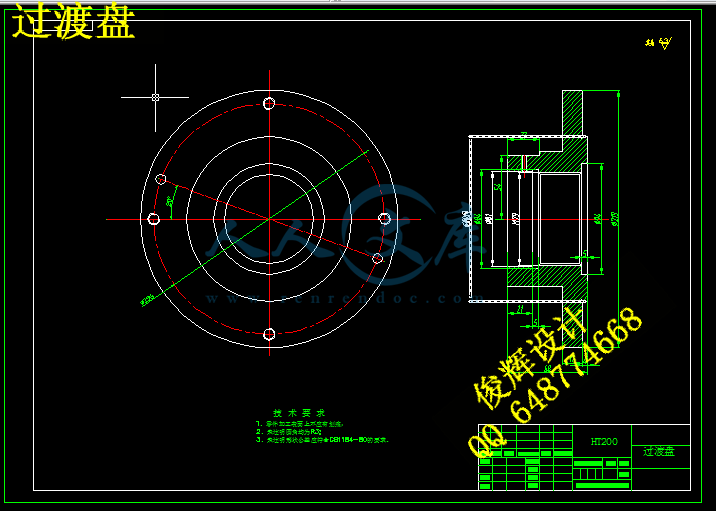

预览图
编号:1601855    类型:共享资源    大小:476.99KB    格式:ZIP    上传时间:2017-08-23 上传人:俊****计 IP属地:江苏
30
积分
关 键 词:
杠杆 工艺 以及 球面 夹具 设计 cad 图纸 卡片 说明书 仿单
资源描述:




本设计杠杆零件加工过程的基础设计的夹具设计。主要加工部位是平面和孔加工。在一般情况下,确保比保证精密加工孔很容易。因此,设计遵循的原则是先加工面后加工孔表面。在零件的夹具设计中,主要是根据零件加工工序要求,分析应限的自由度数,进而根据零件的表面特征选定定位元件,再分析所选定位元件能否限定应限自由度。确定了定位元件后还需要选择夹紧元件,最后就是确定专用夹具的结构形式。

关键词:杠杆零件;工艺;夹具;



毕业设计(论文)外文摘要

The design of the lever part machining process design and fixture design based on. The main processing part is plane and hole machining. In general, to ensure that it is easy to ensure precision hole machining. Therefore, the design principle is first machined surface after processing the hole surface. In parts of fixture design, mainly according to the requirements of machining process, analysis of the degrees of freedom should be restricted, and then according to the characteristics of the selected surface parts of the positioning element, then analysis the selected location of components can be qualified shall be limited degrees of freedom. Determine the positioning components also need to select the clamping element, finally is to determine the structure of fixture.

Keywords: Lever spare parts; technology; fixture;

目  录

1  零件的结构分析 1
1.1零件的工艺分析 1
1.2零件的工艺要求 1
2 工艺规程设计 2
2.1 加工工艺过程 2
2.2确定各表面加工方案 2
2.2.1影响加工方法的因素 2
2.2.2加工方案的选择 3
2.3 确定定位基准 3
2.3.1粗基准的选择 3
2.3.2精基准选择的原则 4
2.4工艺路线的拟订 5
2.4.1工序的合理组合 5
2.4.2工序的集中与分散 5
2.4.3加工阶段的划分 6
2.4.4加工工艺路线方案的比较 7
2.5零件的偏差,加工余量,工序尺寸及毛坯尺寸的确定 9
2.5.1毛坯的结构工艺要求 9
2.5.2零件的偏差计算 9
2.6  确定切削用量及工时定额 10
3车SΦ14球头面夹具设计 16
3.1 车床夹具设计要求说明 16
3.2车床夹具的设计要点 17
3.3 定位机构 19
3.4夹紧机构 19
3.5零件的车床夹具的加工误差分析 20
3.6 确定夹具体结构尺寸和总体结构 21
3.7 零件的车床专用夹具简单使用说明 22
结  论 24
致  谢 25
参考文献 26


1  零件的结构分析
1.1零件的工艺分析

图1-1 杠杆图
杠杆是一个很重要的零件,因为其零件尺寸比较小,结构形状较复杂,但其加工孔和底面的精度要求较高,此外还有杠杆小端面端要求加工,对精度要求也很高。零件的底面、中心孔Φ15.5H7孔粗糙度要求都是,所以都要求精加工。其中心孔Φ15.5H7孔有同轴度公差要求因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它们的加工是非常关键和重要的。
1.2零件的工艺要求
一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。而设计和工艺是密切相关的,又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。
该加工有七个加工表面:平面加工包括零件底面、底部平面;孔系加工包括大、小头孔、小孔。
⑴ 以平面为主有:① 零件底面的粗、精铣加工,其粗糙度要求是;
② 杠杆小端面的粗、精铣加工,其粗糙度要求是。
⑵ 孔系加工有: ①Φ15.5H7钻、扩、铰加工,其表面粗糙度为;
零件毛坯的选择铸造,因为生产率很高,所以可以免去每次造型。单边余量一般在,结构细密,能承受较大的压力,占用生产的面积较小。因其年产量是中批量生产。
上面主要是对零件零件的结构、加工精度和主要加工表面进行了分析,选择了其毛坯的的制造方法为铸造和中批的批量生产方式,从而为工艺规程设计提供了必要的准备。
2 工艺规程设计
2.1 加工工艺过程
由以上分析可知,该零件零件的主要加工表面是平面、孔系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,对于零件来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互关系以各尺寸精度。
由上面的一些技术条件分析得知:零件的尺寸精度,形状精度以及位置关系精度要求都不是很高,这样对加工要求也就不是很高。
2.2确定各表面加工方案
一个好的结构不但应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能保证加工的质量,同时使加工的劳动量最小。设计和工艺是密切相关的,又是相辅相成的。对于我们设计零件的加工工艺来说,应选择能够满足平面孔系和孔加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。在满足精度要求及生产率的条件下,应选择价格较底的机床。
2.2.1影响加工方法的因素
⑴ 要考虑加工表面的精度和表面质量要求,根据各加工表面的技术要求,选择加工方法及分几次加工。
⑵ 根据生产类型选择,在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。如、柴油机连杆小头孔的加工,在小批量生产时,采用钻、扩、铰加工方法;而在大批量生产时采用拉削加工。
⑶ 要考虑被加工材料的性质,例如:淬火钢必须采用磨削或电加工;而有色金属由于磨削时容易堵塞砂轮,一般都采用精细车削,高速精铣等。
⑷ 要考虑工厂或车间的实际情况,同时也应考虑不断改进现有加工方法和设备,推广新技术,提高工艺水平。
⑸ 此外,还要考虑一些其它因素,如加工表面物理机械性能的特殊要求,工件形状和重量等。
选择加工方法一般先按这个零件主要表面的技术要求来选定最终加工方法。再选择前面各工序的加工方法
2.2.2加工方案的选择
⑴ 由参考文献[3]表2.1~12可以确定,平面的加工方案为:粗铣——精铣(),粗糙度为6.3~0.8,一般不淬硬的平面,精铣的粗糙度可以较小。
2 Φ15.5H7的小孔钻铰孔加工方法:
因为孔的表面粗糙度的要求,所以我们采用钻——扩——铰的加工方法。
3 小头S¢14端面的加工方法是:
因孔两侧面表面粗糙度的要求较高,为,所以我们采用粗车——精车。
2.3 确定定位基准
2.3.1粗基准的选择
选择粗基准时,考虑的重点是如何保证各加工表面有足够的余量,使不加工表面与加工表面间的尺寸、位子符合图纸要求。
粗基准选择应当满足以下要求:
⑴ 粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。
⑵ 选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表层保留而细致的组织,以增加耐磨性。
⑶ 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。
⑷ 应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准,必要时需经初加工。
要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证零件在整个加工过程中基本上都能用统一的基准定位。从零件零件图分析可知,主要是选择加工零件底面的装夹定位面为其加工粗基准。
2.3.2精基准选择的原则
⑴ 基准重合原则。即尽可能选择设计基准作为定位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。
⑵ 基准统一原则,应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度,避免基准转换所带来的误差,并且各工序所采用的夹具比较统一,从而可减少夹具设计和制造工作。例如:轴类零件常用顶针孔作为定位基准。车削、磨削都以顶针孔定位,这样不但在一次装夹中能加工大多书表面,而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。
⑶ 互为基准的原则。选择精基准时,有时两个被加工面,可以互为基准反复加工。例如:对淬火后的齿轮磨齿,是以齿面为基准磨内孔,再以孔为基准磨齿面,这样能保证齿面余量均匀。
自为基准原则,有些精加工或光整加工工序要求余量小而均匀,可以选择加工表面本身为基准。例如:磨削机床导轨面时,是以导轨面找正定位的。此外,像拉孔在无心磨床上磨外圆等,都是自为基准的例子。
此外,还应选择工件上精度高。尺寸较大的表面为精基准,以保证定位稳固可靠。并考虑工件装夹和加工方便、夹具设计简单等。
要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证零件在整个加工过程中基本上都能用统一的基准定位。从零件零件图分析可知,它的底平面,适于作精基准使用。但用一个平面和一个孔定位限制工件自由度不够,如果使用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于两侧面,因为是非加工表面,所以也可以用的孔为加工基准。
选择精基准的原则时,考虑的重点是有利于保证工件的加工精度并使装夹准。

内容简介:
湖南农业大学 机械制造 教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 金工 30 铣 杠杆 铸 造 设备名称及型号 铣床 具名称及编号 铣夹具 料 牌号 格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 冷却润滑液 上道工序 时效处理 下道工序 铣 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀 次数 走刀量 切削深度 1 铣 上端面 铣刀 游标卡尺 255 1 拟定 唐星 日期 导 日期 第 1 页 共 5 页 湖南农业大学 机械制造教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 金工 40 铣 杠杆 铸造 设备名称及型号 铣床 具名称及编号 铣夹具 料 牌号 格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 冷却润滑液 上道工序 铣 下道工序 钻扩铰 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 1 铣 下端面 铣刀 游标卡尺 255 1 拟定 唐星 日期 导 日期 第 2 页 共 5 页 湖南农业大学 机械制造教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 金工 50 钻扩铰 杠杆 铸造 设备名称及型号 钻床 具名称及编号 钻夹具 料 牌号 格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 冷却润滑液 上道工序 铣 下道工序 车 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 1 钻、扩、铰 麻花钻 游标卡尺 350 1 拟定 唐星 日期 导 日期 第 3 页 共 5 页 湖南农业大学 机械制造教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 金工 60 车 杠杆 铸造 设备名称及型号 车床 具名称及编号 车夹具 料 牌号 格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 冷却润滑液 上道工序 钻扩铰 下道工序 车 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 1 车 头面 车刀 游标卡尺 400 1 拟定 唐星 日期 导 日期 第 4 页 共 5 页 湖南农业大学 机械制造教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 金工 70 车 杠杆 铸造 设备名称及型号 车床 具名称及编号 车夹具 料 牌号 格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 冷却润滑液 上道工序 车 下道工序 终检 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 1 车 另外一头 头面 车刀 游标卡尺 400 1 拟定 唐星 日期 导 日期 第 3 页 共 5 页 I 毕业设计(论文)说明书 作 者: 学 号: 系 部: 专 业: 题 目: 杠杆工艺和球面车夹具设计 指导者: 评阅者: 年 月 业设计(论 文)中文摘要 本设计 杠杆 零件加工过程的基础 设计的夹具设计 。主要 加工部位是平面和 孔加工。在一般情况下,确保比保证精密加工孔很容易。因此,设计遵循的原则 是先加工面后加工孔 表面。 在零件的夹具设计中,主要是根据零件加工工序要求,分析应限的自由度数,进而根据零件的表面特征选定定位元件,再分析所选定位元件能否限定应限自由度。确定了定位元件后还需要选择夹紧元件,最后就是确定专用夹具的结构形式。 关键词 : 杠杆 零件 ;工艺;夹具; 业设计(论文)外文摘要 T h e d e s i g n o f t h e l e v e r p a r t m a c h i n i n g p r o c e s s d e s i g n a n d f i x t u r e d e s i g n b a s e d o n . T h e m a i n p r o c e s s i n g p a r t i s p l a n e a n d h o l e m a c h i n i n g . I n g e n e r a l , t o e n s u r e t h a t i t i s e a s y t o e n s u r e p r e c i s i o n h o l e m a c h i n i n g . T h e r e f o r e , t h e d e s i g n p r i n c i p l e i s f i r s t m a c h i n e d s u r f a c e a f t e r p r o c e s s i n g t h e h o l e s u r f a c e . I n p a r t s o f f i x t u r e d e s i g n , m a i n l y a c c o r d i n g t o t h e r e q u i r e m e n t s o f m a c h i n i n g p r o c e s s , a n a l y s i s o f t h e d e g r e e s o f f r e e d o m s h o u l d b e r e s t r i c t e d , a n d t h e n a c c o r d i n g t o t h e c h a r a c t e r i s t i c s o f t h e s e l e c t e d s u r f a c e p a r t s o f t h e p o s i t i o n i n g e l e m e n t , t h e n a n a l y s i s t h e s e l e c t e d l o c a t i o n o f c o m p o n e n t s c a n b e q u a l i f i e d s h a l l b e l i m i t e d d e g r e e s o f f r e e d o m . D e t e r m i n e t h e p o s i t i o n i n g c o m p o n e n t s a l s o n e e d t o s e l e c t t h e c l a m p i n g e l e m e n t , f i n a l l y i s t o d e t e r m i n e t h e s t r u c t u r e o f f i x t u r e . K e y w o r d s : L e v e r s p a r e p a r t s ; t e c h n o l o g y ; f i x t u r e ; 录 1 零件的结构分析 . 1 . 1 . 1 2 工艺规程设计 . 2 工工艺过程 . 2 . 2 工方法的因素 . 2 . 3 定定位基准 . 3 . 3 . 4 . 5 . 5 . 5 . 6 . 7 工余量,工序尺寸及毛坯尺寸的确定 . 9 . 9 . 9 确定切削用量及工时定额 . 10 3 车 4球头面夹具设计 . 16 床夹具设计要求说明 . 16 . 17 位机构 . 19 . 19 . 20 定夹具体结构尺寸和总体结构 . 21 件的车床专用夹具简单使用说明 . 22 结 论 . 24 致 谢 . 25 参考文献 . 26 1 1 零件的结构分析 件的工艺分析 图 1杆 图 杠杆 是一个很重要的零件,因为其零件尺寸比较小,结构形状较复杂,但其 加工孔和底面的精度要求较高,此外还有 杠杆 小端面 端要求加工,对精度要求也很高。零件 的底面、 中心 孔 粗糙度要求都是 所以都要求精加工。其 中心孔 有 同轴度 公差要求因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它们的加工是非常关键和重要的。 件的工艺要求 一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够 保证加工质量,同时使加工的劳动量最小。而设计和工艺是密切相关的,又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。 该 加工有 七个 加工 表面 :平面加工包括 零件 底面、 底部 平面;孔系加工包括大、小头孔、小孔。 2 以平面为主 有: 零件 底面的粗、精铣加工,其粗糙度要求是 a ; 杠杆 小 端面 的粗、精铣加工,其粗糙度要求是 a 。 孔系加工有 : 、扩、铰 加工 ,其表面粗糙度 为 a ; 零件 毛坯的选择 铸造 ,因为生产率很高,所以可以免去每次造型 。 单边余量一般在 13结构细密,能承受较大的压力,占用生产的面积较小。因其年产量是中批量生产 。 上面主要是对零件零件的结构、加工精度和主要加工表面进行了分析,选择了其毛坯的的制造方法为铸造和中批的批量生产方式,从而为工艺规程 设计提供了必要的准备。 2 工艺规程设计 工工艺过程 由以上分析可知, 该 零件 零件的主要加工表面是平面、孔系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,对于 零件 来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互关系 以 各尺寸精度。 由上面的一些技术条件分析得知: 零件 的尺寸精度,形状精度以及位置关系精度要求都 不是很高,这样对加工要求也就不是很高。 定各表面加工方案 一个好的结构不但应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能 性,要便于加工,要能保证加工的质量,同时使加工的劳动量最小。设计和工艺是密切相关的,又是相辅相成的。对于我们设计 零件 的加工工艺来说,应选择能够满足平面孔系和 孔 加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。在满足精度要求及生产率的条件下,应选择价格较底的机床。 响 加工方法的因素 要考虑加工表面的精度和表面质量要求,根据各加工表面的技术要求,选择加工方法及分几次加工。 根据生产类型选择, 在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。如、柴油机连杆小头孔的加工,在小批量生产时,采用钻、扩、铰加工方法;而在大批量生产时采用拉削加工。 3 要考虑被加工材料的性质,例如:淬火钢必须采用磨削或电加工;而有色金属由于磨削时容易堵塞砂轮,一般都采用精细车削,高速精铣等。 要考虑工厂或车间的实际情况,同时也应考虑不断改进现有加工方法和设备,推广新技术,提高工艺水平。 此 外,还要考虑一些其它因素,如加工表面物理机械性能的特殊要求,工件形状和重量等。 选择加工方法一般先按这个零件主要表面的技术要求来选定最终加工方法。再选择前面各工序的加工方法 工方案的选择 由参考文献 3表 12 可以确定,平面的加工方案为:粗铣 精铣( 79T ),般不淬硬的平面,精铣的粗糙度可以较小。 2 小孔 钻铰 孔加工方法: 因 为孔的表面粗糙度的要求 a ,所以我们采用钻 扩 铰的加工方法。 3 小头 S 14端面的加工方法是: 因 孔 两侧面表面粗糙度的要求较高,为 a ,所以我们采用粗 车 精 车 。 定定位基准 基准的选择 选择粗基准时,考虑的重点是如何保证各加工表面有足够的余量,使不加工表面与加工表面间的尺寸、位子符合图纸要求。 粗基准选择应当满足以下要求: 粗基准的选择应以加工表面为粗基准。目 的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。 选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表 4 层保留而细致的组织,以增加耐磨性。 应选择加工余量 最小的表面作为粗基准。这样可以保证该面有足够的加工余量。 应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准,必要时需经初加工。 要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证 零件 在整个加工过程中基本上都能用统一的基准定位。从 零件 零件图分析可知,主要是选择加工 零件 底面的装夹定位面为其加工粗基准。 基准选择的原则 基准重合原则。即尽可能选择设计基准作为定 位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。 基准统一原则,应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度,避免基准转换所带来的误差,并且各工序所采用的夹具比较统一,从而可减少夹具设计和制造工作。例如:轴类零件常用顶针孔作为定位基准。车削、磨削都以顶针孔定位,这样不但在一次装夹中能加工大多书表面,而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。 互为基准的原则。选择精基准时,有时两个被加工面, 可以互为基准反复加工。例如:对淬火后的齿轮磨齿,是以齿面为基准磨内孔,再以孔为基准磨齿面,这样能保证齿面余量均匀。 自为基准原则, 有些精加工或光整加工工序要求余量小而均匀,可以选择加工表面本身为基准。例如:磨削机床导轨面时,是以导轨面找正定位的。此外,像拉孔在无心磨床上磨外圆等,都是自为基准的例子。 此外,还应选择工件上精度高。尺寸较大的表面为精基准,以保证定位稳固可靠。并考虑工件装夹和加工方便、夹具设计简单等。 要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证 零件 在整个加工过程中基本上都能用统一的基 准定位。从 零件 零件图分析可知,它的底平面,适于作精基准使用。但用一个平面和一个孔定位限制工件自由度不够,如果使用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于两侧面,因为是非加工表面,所以也可以用 44 的孔为加工基准。 5 选择精基准的原则时,考虑的重点是有利于保证工件的加工精度并使装夹准。 艺路线的拟订 对于中批量生产的零件,一般总是首先加工出统一的基准。 零件 的加工的第一个工序也就是加工统一的基准。具体安排是先以孔和面定位 粗、精加工 零件 底面 底部 平面。 后续工序安排应当遵循粗精分开和先面后孔的原则。 序的合理组合 确定加工方法以后,就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。确定工序数的基本原则: 工序分散原则 工序内容简单,有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少,产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。 工序集中原则 工序数目少,工件装,夹次数少,缩短了工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少,大量生产可采用高效率的专用机床,以提高生产率。但采用复杂的专用设备和工艺装备,使成本增高,调整维修费事,生产准备工作量大。 一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。但由于不采用专用设备,工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。 加工工序完成以后,将工件清洗干净。清洗是在 80 90 c 的含 打及 硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于 序的集中与分散 制订工艺路线时,应考虑工序的数目,采用工序集中或工序分散是其两个不同的原则。所谓工序集中,就是以较少的工序完成零件的加工,反之为工序分散。 6 工序集中的特点 工序数目少,工件装夹次数少,缩短了 工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少,大量生产可采用高效率的专用机床,以提高生产率。但采用复杂的专用设备和工艺装备,使成本增高,调整维修费事,生产准备工作量大。 工序分散的特点 工序内容简单,有利选择最合理的切削用量。便于采用通用设备,简单的机床工艺装备。生产准备工作量少,产品更换容易。对工人的技术水平要求不高。但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。 工序 集中与工序分散各有特点,必须根据生产类型。加工要求和工厂的具体情况进行综合分析决定采用那一种原则。 一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。但由于不采用专用设备,工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。 由于近代计算机控制机床及加工中心的出现,使得工序集中的优点更为突出,即使在单件小批生产中仍可将工序集中而不致花费过多的生产准备工作量,从而可取的良好的经济效果。 工阶段的划分 零件的加工质量要求较高时,常把整个加工过程划分为几个阶段: 粗加工阶段 粗加工的目的是切去绝大部分多雨的金属,为以后的精加工创造较好的条件,并为半精加工,精加工提供定位基准,粗加工时能及早发现毛坯的缺陷,予以报废或修补,以免浪费工时。 粗加工可采用功率大,刚性好,精度低的机床,选用大的切前用量,以提高生产率、粗加工时,切削力大,切削热量多,所需夹紧力大,使得工件产生的内应力和变形大,所以加工精度低,粗糙度值大。一般粗加工的公差等级为 糙度为 100 m。 半精加工阶段 半精加工阶段是完 成一些次要面的加工并为主要表面的精加工做好准备,保证 7 合适的加工余量。半精加工的公差等级为 面粗糙度为 精加工阶段 精加工阶段切除剩余的少量加工余量 ,主要目的是保证零件的形状位置几精度 ,尺寸精度及表面粗糙度 ,使各主要表面达到图纸要求 可防止或减少工件精加工表面损伤。 精加工应采用高精度的机床小的切前用量,工序变形小,有利于提高加工精度精加工的加工精度一般为 面粗糙度为 m。 此外,加工阶段划分后,还便于合理的安排热处理工序。由于热处理性质的不同,有的需安排于粗加工之前,有的需插入粗精加工之间。 但须指出加工阶段的划分并不是绝对的。在实际生活中,对于刚性好,精度要求不高或批量小的工件,以及运输装夹费事的重型零件往往不严格划分阶段,在满足加工质量要求的前提下,通常只分为粗、精加工两个阶段,甚至不把粗精加工分开。必须明确划分阶段是指整个加工过程而言的,不能以某一表面的加工或某一工序的性质区分。例如工序的定位精基准面,在粗加工阶段就要加工的很准确,而在精加工阶段可以安排钻小空之类的 粗加工。 工工艺路线方案的比较 在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下,成批量生产可以考虑采用专用机床,以便提高生产率。但同时考虑到经济效果,降低生产成本,拟订 三 个加工工艺路线方案。 方案一: 0 铸造 砂型铸造 0 时效 时效处理 0 铣 铣 40 铣 铣 下端面 50 钻孔 钻、扩、铰 60 车 车 4 球头面 70 车 车另外一头 4球头面 80 终检 终检 90 入库 清洗入库 8 方案二: 0 铸造 砂型铸造 0 时效 时效处理 0 铣 铣 40 铣 铣 下端面 50 钻孔 钻、扩、铰 60 铣 铣 4 球头面 70 铣 铣 另外一头 4球头面 80 终检 终检 90 入库 清洗入库 加工工艺路线方案的论证: 从前两步工序可以看出: 方案 把粗、精加工都安排在一个工序中, 以便装夹、安装工件。 再看后面的工序, 方案 把粗、精加工分在两个不同的工序中,而 方案都在一个工序中,这样不但有利于工件的安装,且在设 计专用夹具时也可以减少工件的安装次数。 方案 2中其工序较为集中,如粗、精加工都安排在一个工序中,以便装夹、安装工件。 由以上分析:方案 1为合理、经济的加工工艺路线方案。具体的工艺过程如下表: 方案一: 0 铸造 砂型铸造 0 时效 时效处理 0 铣 铣 40 铣 铣 下端面 50 钻孔 钻、扩、铰 60 车 车 4 球头面 70 车 车另外一头 4球头面 80 终检 终检 90 入库 清洗入库 9 件的偏差,加工余量,工序尺寸及毛坯尺寸的确定 零 件 的 毛坯 采用的是 造 制造,其材料是 生产类型为中批量生产,采用 铸造 毛坯。 坯的结构工艺要求 零件 为锻造件,对毛坯的结构工艺性有一定要求: 由于 铸造 件尺寸精度较高和表面粗糙度值低,因此零件上只有与其它机件配合的表面才需要进行机械加工,其表面均应设计为非加工表面。 为了使金属容易充满模膛和减少工序, 铸造 件外形应力求简单、平直的对称,尽量避免 铸造 件截面间差别过大,或具有薄壁、高筋、高台等结构。 铸造 件的结构中应避免深孔或多孔结构。 铸造 件的整体结构应力求简单。 工艺基准以设计基准相一致。 便于装夹、加工和检查。 结构要素统一,尽量使用普通设备和标准刀具进行加工。 在确定毛坯时,要考虑经济性。虽然毛坯的形状尺寸与零件接近,可以减少加工余量,提高材料的利用率,降低加工成本,但这样可能导致毛坯制造困难,需要采用昂贵的毛坯制造设备,增加毛坯的制造成本。因此, 毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。在毛坯的种类 形状及尺寸确定后,必要时可据此绘出毛坯图。 件 的偏差计算 零件 底平面和 底部 平面的偏差及加工余量计算 底平面加工余量的计算。根据工序要求,其加工分粗、精铣加工。各工步余量如下: 粗铣:由参考文献 4表 11 19。其余量值规定为 2取 3 3可知其粗铣时精度等级为 铣平面时厚度偏差取 精铣:由参考文献 3表 59,其余量值规定为 小孔的偏差及加工余量计算 10 参照参考文献 3表 3 2, 3 25,13和参考文献 18表 1 8,可以查得: 孔 照参考文献 3表 47,表 48。确定工序尺寸及加工余量为: 加工该孔的工艺是:钻 扩 铰 确定切削用量及工时定额 工序 30 铣 上端面 ( 1) 选择切削深度:参考 中 107 页可知切削深度 2) 选择进给量 :参考 中 108 表 3择每齿进给量 3) 选择切削速度:查 中 113 页表 3取 v=s ( 4) 确定刀具参数:根据 中 270 页表 5择 D=100数 Z=12 ( 5)确定机床主轴转速: 按机床选取 际切削速度 : s/4.3 w ( 6)计算切削工时 由 文献 10中 2表 7得 2. 精铣 上端面 (1) 选择切削深度:参考 文献 10表 知切削深度 2) 选择进给量:参考 文献 10表 取每齿进给量 3) 选择切削速度: 参考 文献 10 表 取 v=s (4) 确定刀具参数: 参考 文献 10 选择刀具 D=100数 Z=12,d=32,B=50 (5) 确定机床主轴转速: 按机床选取: 5r/际切削速度: m i n/ 0 0 0s D 5 0 fM i n/ 00 sm in/1 ( 6)计算切削工时 查 文献 10表 工序 40 铣 下端面 ( 1) 选择切削深度 : 参考 文献 10表 知 2) 选择进给量: 参考 文献 10表 择每齿进给量 3) 选择切削速度: 参考 文献 10 表 取 v=s ( 4) 确定机床主轴转速: 按机床选取 际切削速度: (5)计算切削工时: 工序 50 钻、扩、铰 机床:立式钻床 具:根据参照参考文献 3表 9 选高速钢锥柄麻花钻头。 进给量 f :根据参考文献 3表 38,取 。 切削速度 V :参照参考文献 3表 41,取 V m s 。 机床主轴转速 n : 1 0 0 0 1 0 0 0 0 . 4 8 6 0 5 3 9 . 5 3 / m i 1 4 1 7 , 按照参考文献 3表 31,取 630 / m 所以实际切削速度 v : 3 . 1 4 1 7 6 3 0 0 . 5 6 /1 0 0 0 1 0 0 0 6 0m s r / m i i n/ 0 0 0 ss/601000 4.3 w 0 F M 2 切削工时 被切削层长度 l : 42l 刀具切入长度 1l : 1 17( 1 2 ) 1 2 0 1 5 . 9 622c t g k c t g m m m m 刀具切出长度 2l : 12 取 2 走刀次数为 1 机动时间14 2 6 3 0 . 2 5 m i 3 3 6 3 0 扩孔 刀具:根据参照参考文献 3表 31 选择硬质合金锥柄麻花扩孔钻头。 片型号: 削深度m m进给量 f :根据参考文献 3表 52,取 f m m r 。 切削速度 V :参照参考文献 3表 53,取 V m s 。 机床主轴转速 n : 1 0 0 0 1 0 0 0 0 . 4 4 6 0 4 2 6 . 7 8 / m i 1 4 1 9 . 7 按照参考文献 3表 31,取 500 / m 所以实际切削速度 v : 3 . 1 4 1 9 . 7 5 0 0 0 . 5 2 /1 0 0 0 1 0 0 0 6 0m s 切削工时 被切削层长度 l : 42l 刀具切入长度 1l 有: 11 1 9 . 7 1 7( 1 2 ) 1 2 0 2 2 . 8 6 322c t g k c t g m m m m 刀具切出长度 2l : 12 ,取 2 走刀次数为 1 机动时间24 2 3 3 0 . 1 6 m i 6 5 0 0 铰孔 刀具:根据参照参考文献 3表 54,选择硬质合金锥柄机用铰刀。 13 s/ in/ 0 01 0 01 9 41 0 0 0 m m。 进给量 f :根据参考文献 3表 58, 取 。 切削速度 V :参照参考文献 3表 60,取 。 机床主轴转速 n : 1 0 0 0 1 0 0 0 0 . 3 2 6 0 3 0 5 . 7 3 / m i 1 4 2 0 按照参考文献 3表 31取 315 / m 实际切削速度 v : 3 . 1 4 2 0 6 0 0 0 . 6 3 /1 0 0 0 1 0 0 0 6 0m s 切削工时 被切削层长度 l : 42l 刀具切入长度 1l , 01 2 0 1 9 . 7( 1 2 ) 1 2 0 2 2 . 0 922c t g k c t g m m 刀具切出长度 2l : 12 取 2 走刀次数为 1 机 动时间34 2 2 . 0 9 3 0 . 0 7 m i 1 5 该工序的加工机动时间的总和是0 . 2 5 0 . 1 6 0 . 0 7 0 . 4 8 m i 工序 60 车 4 球头面 加工条件:工件材料: 件 机床: 具:端面车刀 材料: 杆尺寸: 16圆车 刀 材料: 杆尺寸: 16. 粗车 ( 1) 选择切削深度:参考文献 10知 2) 选择进给量:参考 文献 10 取每齿进给量 r ( 3) 选择切削速度:参考 文献 10 4) 确定机床主轴转速: 按机床选取 速度 00r/际切削速度 m in/ 4 601 0 0 01 0 0 0s 4 m 7 6j 5)计算切削工时 2. 半精车 (1)选择切削深度: 参考文献 10知 (2)选择进给量: 参考文献 10 r (3)选择切削速度: 参考文献 10v=s (4)确定机床主轴转速: 按机床选取 转速 60r/际切削速度: (5)计算切削工时 3. 精车 ( 1) 选择切削深度: 参考文献 10可知 2) 选择进给量 : r ( 3) 选择切削速度:根据已知条件:按机 床选取切削速度 v=s ( 4) 确定机床主轴转速 按机床选取实际转速 60r/际切削速度 ( 5) 计算切削工时 工序 70 车 另外一头 4 球头面 加工条件:工件材料: 件 m i n/ dw in/ 0 0 1601941 0 0 0 i 7 6j 6j 5 s/ in/ 0 01 0 01 9 41 0 0 0 7 6j 具:端面车刀 材料: 杆尺寸: 16圆车刀 材料: 杆尺寸: 16. 粗车 ( 1) 选择切削深度:参考文献 10知 2) 选择进给量:参考 文献 10 取每齿进给量 r ( 3) 选择切削速度:参考 文献 10 4) 确定机床主轴转速: 按机床选取 速度 00r/际切削速度 ( 5)计算切削工时 2. 半精车 (1)选择切削深度: 参考文献 10知 (2)选择进给量: 参考文献 10 r (3)选择切削速度: 参考文献 10v=s (4)确定机床主轴转速: 按机床选取 转速 60r/际切削速度: (5)计算切削工时 3. 精车 m in/ 4 601 0 0 01 0 0 0s i n/ dw 6j 6 ( 1) 选择切削深度: 参考文献 10可知 2) 选择进给量 : r ( 3) 选择切削速度:根据已知条件:按机 床选取切削速度 v=s ( 4) 确定机床主轴转速 按机床选取实际转速 60r/际切削速度 ( 5) 计算切削工时 3 车 4 球头面 夹具设计 床夹具设计要求说明 车床夹具主要用于加工 车 4球头面 夹具 。 因而车床夹具的主要特点是工件加工表面的中心线与机床主轴的回转轴线同轴 。 ( 1) 安装在车床主轴上的夹具 。 这类夹具很多,有通用的三爪卡盘 、 四爪卡盘,花盘,顶尖等,还有自行设计的心轴;专用夹 具通常可分为心轴式 、 夹头式 、卡盘式 、 角铁式和花盘式 。 这类夹具的特点是加工时随机床主轴一起旋转,刀具做进给运动 定心式车床夹具 在定心式车床夹具上,工件常以孔或外圆定位,夹具采用定心夹紧机构 。 角铁式车床夹具 在车床上加工壳体 、 支座 、 杠杆 、 接头等零件的回转端面时,由于零件形状较复杂,难以装夹在通用卡盘上,因而须设计专用夹具 。 这种夹具的夹具体呈角铁状,故称其为角铁式车床夹具 。 m in/ 0 0 1601941 0 0 0 i 7 6j 7 花盘式车床夹具 这类夹具的夹具体称花盘,上面开有若干个 T 形槽,安装定位元件 、 夹紧元件和分度元件等辅助元件,可加工形状复杂工件的外圆 和内孔 。 这类夹具不对称,要注意平衡 。 ( 2) 安装在托板上的夹具 。 某些重型 、 畸形工件,常常将夹具安装在托板上 。刀具则安装在车床主轴上做
