摘要

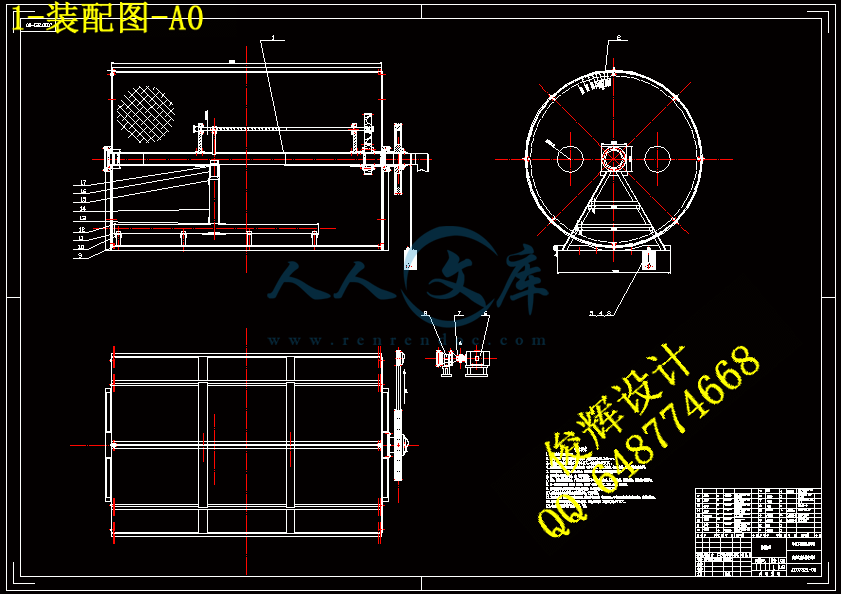

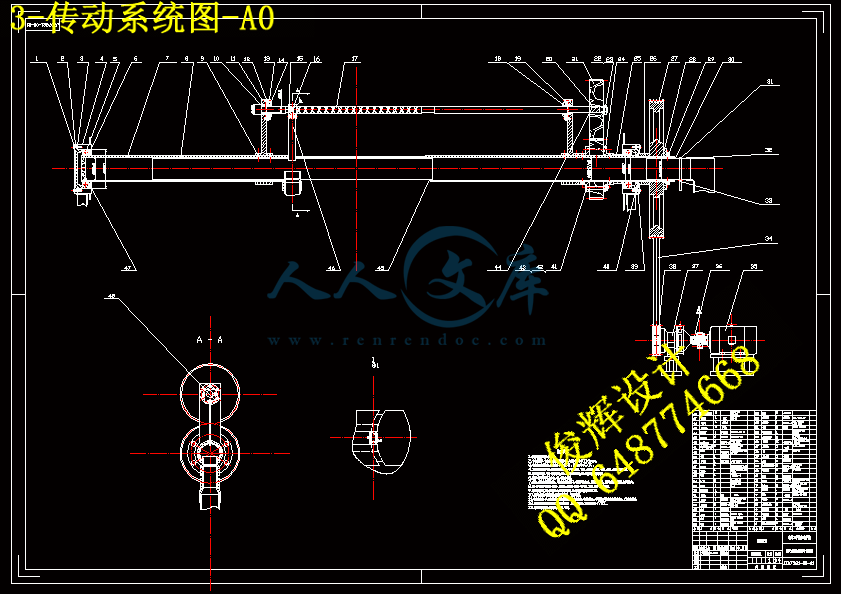

内吸式滤尘器主要除去空气中的纤尘和粉尘。除尘空间是一个长3000mm，直径2000mm的圆笼，含尘空气透过围在圆笼内的滤布由内往外吹，灰尘就被留在了滤布的内表面。为了防止火灾，滤料为WS-1非织造复合滤料。在工作过程中，圆笼是固定不动的。圆笼中心有一个空心轴，电机通过减速器和带轮的减速，速度由每分钟1390r/min变为4.2r/min,带轮装在主轴上，这样主轴的转速就为4.2r/min。轴上装有有吸嘴架，吸嘴架可以跟着主轴做圆周运动，同时吸嘴架和一个丝杠连接，丝杠装在主轴上，主轴通过传动比1:1的齿轮使丝杠自转，即丝杠以相同的转速自转和公转。这样吸嘴架就能在实现圆周运动的同时实现轴向移动。圆笼内环境比较复杂，不可能有效的传递电信号，同时，空气中又有很多易燃的粉尘，所以不能设计电机正反转装置。要想实现吸嘴架的自动往复运动，必须使用往复丝杠，往复丝杠是立体凸轮副的一种形式，就是在丝杠上加工两条螺距相同、旋向相反的螺纹槽，两端用过渡曲线连接。丝杠在旋转过程中，螺旋槽的侧面推动置于螺旋槽内的滑块作轴向往复运动。当丝杠匀速旋转时，滑块除了完成换向动作外还作匀速直线运动。刻下螺距相同但旋向相反的螺纹槽，在螺纹两端的位置用过渡圆弧连接。这样就能实现自动反向，，不需要电机的反转。吸嘴架上有四个吸嘴，每个吸嘴之间的距离是750mm，吸嘴的最大位移为750mm，刚好可以在3000mm的范围内吸尘。
关键词：滤尘器、 往复丝杆、圆笼、吸嘴.
Abstract
.This filter is mainly to remove the dust in the air . Filter space is a 3000mm long, 2000mm diameter circle cage, the air with dust through the cloth which glued to the round cage from inside to outside，the dust was left on the inner surface of cloth. To prevent fire, cloth material is WS-1.While the filter is working .Round cage is stationary. There has a hollow shaft in the center of the circle cage, through the deceleration of gear and pulley. Motor speed is reduced from the 1390r/min to 4.2r/min, pulley mounted on the spindle, so the speed of the spindle is 4.2r/min. Shaft fitted with a nozzle holder, nozzle holder can be a circular motion, while the nozzle holder and a screw connection, screw mounted on the spindle, spindle gear through the gear ratio of 1:1 to the screw rotation, the screw The same speed rotation and revolution .This nozzle holder will be able to achieve both circular motion and axial movement .The environment in the circular cage is complex, in which we cannot transfer electrical signals effectively .There are a lot of inflammable dust in the air, we cannot design the motor reversing device .To achieve the automatic reciprocating motion of nozzle holder. We must use the reciprocating screw, reciprocating screw is a form of three-dimensional cam vice, that is, the same screw pitch on the processing of the two, spin thread to the opposite slot, both ends of the connection with the transition curve. Screw in the rotation process, the spiral groove on the side to promote the slider placed spiral groove for axial reciprocating motion. Uniform when the screw rotates, the slider moves in addition to complete things, to make for uniform linear motion. Carved the same pitch but in the opposite thread rotation slot, the position of both ends of the thread connection with the transition arc. This would automatically reverse, do not need to reverse the motor. There are four nozzles in the nozzle holder, the distance between each nozzle is 750mm, and the maximum displacement of the nozzle is 750mm .Three thousand millimeters is just within in the vacuum.
Key words: dust filter、reciprocating screw、round cage、nozzle.
目录
第一章 绪论 1
1.1纺织滤尘器的现实意义 1
1.2纺织滤尘器的的发展和展望 3
1 .2.1外吸式和内吸式滤尘设备 3
1.2.2 平板式除尘器 4
1.2.3 蜂窝式滤尘器 4
1.2.4 鼓式除尘设备 5
1.3 内吸式滤尘器简介 6
第二章． 内吸式滤尘器整体方案设计 7
2.1方案设计 7
2.1.1传动布置方案 8
2.1.2设备的工作条件 9
2.1.3原始数据 9
2.1.4要求 9
2.2内吸式滤尘器的结构设计 9
2.3各参数的选择与计算 10
2.3.1内吸式滤尘器各部位转速. 11
2.3.2带轮传动装置设计 11
2.3.3 齿轮的选择 15
2.3.4 轴的设计 15
2.4丝杠的设计 19
2.4.1选择丝杠的材料 19
2.4.2螺距和过渡曲线的确定 19
2.4.3滑块的设计 22
2.4.4过渡曲线槽宽的修正 24
2.5 圆笼的设计 25
第三章 减速器和电机 26
3.1 减速器的选择和特点 26
3.2 电动机的选择和特点 26
结束语 27
参考文献 28
致 谢 29
第一章 绪论
1.1纺织滤尘器的现实意义
在过去的半个世纪里，纺织业在中国既是传统产业，也是优势产业。随着中国的经济腾飞，纺织工业在中国经济所占比重越来越少。纺织工业部也被取消了，但纺织工业作为一个大产业在中国的整个经济结构中仍占有重要地位，持续为国民经济作出巨大的贡献。
纺织工业对中国的巨大意义从以下几个方面可以看出来：
第一个就是对国民经济的意义，1999年我国纺织工业出口顺差达320亿美元，占全国外贸顺差的70％。而全国的贸易顺差占GDP的比重是29%，纺织的贸易顺差占到全国贸易顺差的百分之60%，据了解，从2001年到2008年，全国货物贸易顺差83%是纺织创造的。由此可见我国纺织业的巨大经济意义
第二个就是民生，据2000年数字统计，我国纺织业产业工人有1300万，占全国产业工人13％，固定资产占全国的11.4％；它是一个劳动密集型产业，从棉花，农民种植，一直到我们的服装，家用纺织品和产业用纺织品，这个产业链是非常长的。对有众多人口的中国来说，意义重大。
第三就是出口竞争，我国纺织品的竞争力是很强的，从下表1可以看出我国纺织品贸易占世界纺织品贸易的比重。虽然在2008受到金融危机影响，中国纺织品服装的出口曾出现负增长。但自2008年下半年以来，政府有关部门连续4次提高了纺织品服装的出口退税率，从11%提高到16%。同时随着全球经济复苏，中国纺织品服装出口呈现较快的恢复性增长，2010年1-7月，我国纺织品出口额达1128.2亿美元，同比增长23.2%。说明我国的纺织业是很有竞争力的。
表5? 全球贸易格局基本情况
2001年 2005年 2007年 2008年
全球 3436 4815 5862 6121
中国 535 1152 1712 1852
印度 109 169 195 211
印尼 77 83 97 100
日本 67 74 76 79
墨西哥 101 94 74 69
巴基斯坦 67 107 112 111
泰国 55 68 72 75
土耳其 106 189 228 230
美国 175 174 167 169
欧盟27国 1141.18 1559.39 1869.50 1925.82
俄罗斯 8.88 6.52 7.04 7.00
然而，辉煌的背后也有隐忧，新世纪以来，随着高科技的发展和国际需求环境的改变，我国纺织业存在的问题越来越明显：纺织设备落后陈旧，从业人员技术水平不高，缺乏高新技术产品等等。我国政府也很重视这个问题，提出了关于纺织业发展的十二五总体构想。“十二五”期间，我国纺织业不再将量的增长是为重点。劳动生产率的提高；渠道建设，设计体系完整对应品牌建设；加大技术纺织品发展力度将是纺织行业的发展思路。高性能、高仿真、功能性新型材料发展及应用；回收再利用技术；系统集成技术是未来纺织行业发展的方向，以人为本观念发展理念；低碳、节能环保的发展模式；新型能源产业的发展都将给纺织行业带来新的发展空间。
我本次设计的课题是内吸式滤尘器，是纺织滤尘器的一种。它对纺织工业的发展十分重要，因为纺织厂使用机械设备对纺织材料的加工生产过，由于对纺织原料的开松、除杂、气力输送、分梳、牵伸、加捻、络整、织造的过程中，均会有落棉、杂质、短绒等的产生，这这些杂质需要借助于除尘系统及时分离回收并处理，否则一方面会影响纺织工艺的正常生产，影响产品的质量，增加生产成本；另一方面会恶化车间环境，影响职工的身心健康。同时，除尘系统又是耗能大户，于较大的节能挖潜余地。因此，对于除尘系统这一块儿还要好好的研究，多加创新尽量合理确定各车间工艺排风的参数，正确设计除尘系统和选择除尘设备，才能充分发挥出尘设备的效能，及时分离可回用纤维，高效过滤系统中的尘杂，保证车间的正常生产工作，同时降低能耗，实现低碳环保的纺织标准。我对这次设计十分的重视，很希望通过我的努力学习最终不但能完成毕业设计，还能有一些新的想法。做出自己的以一点贡献。
1.2纺织滤尘器的的发展和展望
2 0世纪 7 O年代以前 ，我国纺织除尘技术相对落后，除尘装置仅有沉降室、 大布袋等简单形式， 后来出现 了尘笼加小布袋的除尘装置 ，但它们普遍存在设备简 陋 、 性能较差、 处理风量少、 系统阻力大、 能耗高以及效 率低等弊端。改革开放以后， 我国不断引进、 学习、 消化 和改进国外纺织除尘技术， 使我国的纺织除尘技术和产 品得到长足的发展。2 0世纪 9 0年代后逐步走向自主研 究、 开发创的道路， 研制出了适合中国国情、 具有中国特色的纺织除尘产品， 尤其是二级除尘设备， 使我国的纺织除尘技术赶上和达到了国际先进水平⑴。
我国纺织二级除尘技术的发展历程大致可以分为 三个阶段： 2 0世纪 8 0年代，以外吸式和内吸式滤尘为 代表； 2 0 世纪 9 0 年代， 以平板式和蜂窝式滤尘为代表； 2 0 世纪 9 0年代末， 以鼓式和圆笼滤尘为代表 。
