目 录
1 引 言 1
2 技术任务书（JR） 2
2.1 设计的依据 2
2.2 产品的用途及使用范围 2
2.3 主要技术指标和重要技术参数 2
2.4 主要工作原理 3
2.5 已经考虑过的若干方案的比较 3
2.6 关键问题及其解决办法 4
2.7 机构的功能及特点 5
3 设计计算说明书 （SS） 5
3.1 草坪播种机结构的方案设计 5
3.1.1 传动比的确定 5
3.1.2 动力参数计算 6
3.2 圆锥齿轮的设计计算 6
3.2.1 选择材料，热处理方式及精度等级 6
3.2.2 按齿面接触疲劳强度设计 7
3.2.3计算齿轮的主要尺寸 8
3.2.4验算轮齿弯曲疲劳强度 9
3.3 轴的设计计算 10
3.3.1轴Ⅰ的设计 10
3.3.2 轴Ⅱ的设计 13

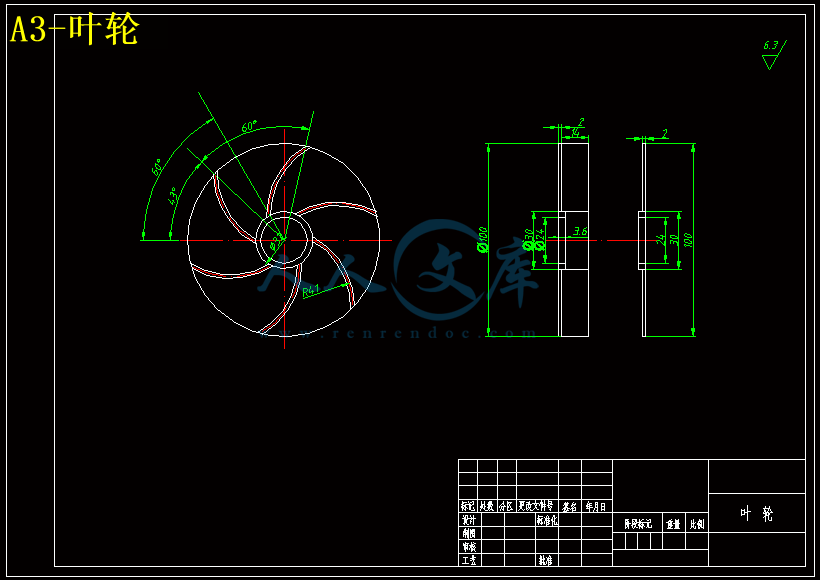

3.4 叶轮的设计 16
3.4.1 结构尺寸设计 16
3.4.2 驱动叶轮所需功率L 17
3.5 地轮的构造 18
3.6 零件的设计计算 18
3.6.1 丝杆的设计 18
3.6.2 键连接的选择及计算 19
4 使用说明书（SM） 19
4.1 使用前注意事项 19
4.2 播种时应注意的事项 19
5 标准化审核报告（BS） 20
5.1 产品图样的审查 20
5.2产品技术文件的审查 20
5.3 标注件的使用情况 20
5.4 审查结论 21
6 结 论 21
6.1 机构的创新点 21
6.2 制造价格及应用范围 21
参 考 文 献 22
致 谢 23
1 引 言
时间转瞬即逝，转眼之间四年的大学生涯就要结束了，回首四年的学习生活，我感到自己的收获无比丰富。四年来，我不仅认真学习了各门基础课，而且更加系统地掌握了多门专业技术课，在每次的课程设计中，我都认真对待，努力钻研。这样，通过四年的锻炼不断地提高了我的设计、绘图、识图能力。可以说，大学里的理论基础，不但使我学会了分析问题、解决问题的能力，而且更强化了我的知识结构。尤其幸运的是，我不只一次地深入工厂实习，把学到的知识应用于实习现场的具体工作中，提高了自己的动手能力，为我今后步入工作岗位打下了更好的实践基础。
本次设计的目的是培养自己初步掌握独立从事专业技术工作的能力，提高自己从事工艺和工艺装备设计的水平，使我初步掌握从事本专业科学研究工作的能力。通过毕业设计不但培养了我运用各种工具书的方法和技巧，同时也培养了我独立思考问题、解决问题的能力。通过翻阅查找各种工具书，扩大了视眼，丰富了自己的知识范围。
本次设计我是有充分准备的。我不仅准备了四年的时间来掌握各门专业课学习，而且我多次深入工厂实习，更主要的是设计期间不断地从网上、图书馆收集大量的资料，寻找各种解决问题的方法。所以说本设计我是有充分准备的，它是与生产实际相结合。它也将成为我走上工作岗位的一次重要演习，为我今后的工作打下坚实的基础。
草坪播种机设计是一个典型的机械系统设计。 提高农业的机械化和自动化程度，是实现农业现代化的重要一环。用现代化设备装备我国农业工厂，已成为一项迫切的重要任务。
实现草坪播种作业机械化的好处：节约劳动力，提高生产率和草坪质量，节约原材料和降低成本，降低劳动强度和改善环境卫生，保证操作的安全，减少草籽的浪费等。草坪播种作业机械化、自动化目前正向着高速化、通用性、可靠性、费用低、流水线自动化控制、采用新的机械工具等六个方向发展。
2 技术任务书（JR）
2.1 设计的依据
目前在我国已有专用草坪播种机械, 但是价格很高。通常对于播种面积不算太大, 又不是专业经营草坪种植业的单位或个人, 就没有必要专门买一台草坪播种机, 这样就给草坪播种带来很大的困难。为了解决这一问题, 经过多次对市场调查和研究, 决定设计一种简易草坪播种机。
2.2 产品的用途及使用范围
草坪是高度培育的特殊草地, 随着草坪面积的扩大, 品质的提高, 草坪业逐渐由单一的人工作业向半机械化、机械化、自动化过渡, 草坪作业的机械化已成为十分重要的课题。专用的草坪播种机还处于起步阶段, 草坪草种子细小,用手撒的方法不仅不易将种子撒匀, 且工作效率低, 不能满足建坪建设的要求。
通过市场调研，决定设计一种由地轮驱动的离心式草坪播种机，该机由种子箱、机架、传动装置、叶轮等部分组成, 一人即可操作, 播种者双手推动播种机，种子箱下的旋转叶轮便会把种子吹出去, 下种口的大小可调, 播种量的多少调节下种速度。此播种机体积小、质量轻、结构简单、灵活耐用, 不受地形、环境和气候的影响, 不仅适用于大面积建坪, 更适用于在复杂的场地下建坪使用。
2.3 主要技术指标和重要技术参数
计划设计播种机的主要设计参数：
1）外形尺寸：519mm380mm800mm
2）功率：417W
3）轮子转速：64r/min
4）力矩：=62224N·mm
5）净质量：≤40kg
6）变速要求：单级
7）叶轮半径：0.1m
2.4 主要工作原理

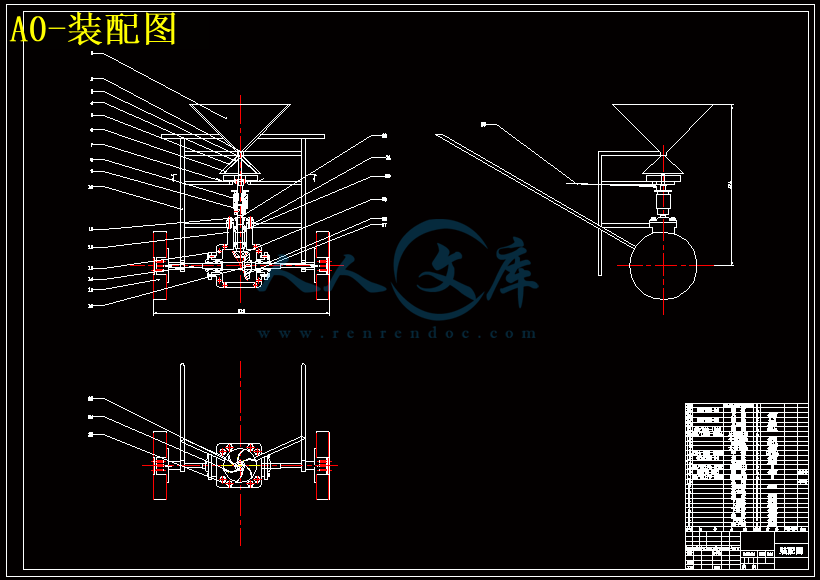

本次设计的手推式播种机主要利用轮子运动传动变速箱中的锥齿轮实现飞轮的高速运动的功能。播种机工作时由人推动机器行走，驱动地轮带动安装在齿轮箱内的一对锥齿轮转动，固定在被动锥齿轮轴上的叶轮在锥齿轮的驱动下高速旋转。种子箱内的种子靠重力通过种子箱底部的落种口经过丝杆和圆锥下料筒下落到转动的叶轮边缘，在叶轮风力的作用下撒布于地表。在被动锥齿轮轴伸入种子箱底部的端头，安装有搅种装置，可将种子顺利落入撒种盘。撒种量可通过改变落种口开度来调节。
