摘要
“保护生态环境，实现可持续发展”现在已经成为我们国家在谋求经济快速发展过程中所要遵循的基本方针。面对土地沙漠化面积的迅速扩大和沙尘暴的肆虐一年更盛一年，国家除了实施大规模的防沙治沙工程和全面退耕还草的重大举措之外，在农业方面则一直在积极倡导和推广应用保护性耕作技术。
小麦免耕播种机采用的是“动力圆盘断草、与动力圆盘贴合的夹持式开沟器同位分层播种” 在已覆有秸杆的地中能一次性完成行方向秸杆切断、同位分层播种和中后镇压等多项作业的保护性耕作机具。
本文设计了一种新型免耕播种机，采用无动力双圆盘式开沟器，机具结构简单，使用方便，具有碎土作用强，不缠草以及具有播种深度精度高，播种均匀，一次作业能完成6行播种，利于种子的生长，满足在免耕播种后，对麦田行向杂草予于锄除。
关键词：保护性耕作机具；开沟器；免耕播种机
Abstract
“Ecological environment protection and sustainable development” become the basic policy of our country which now in the economy fast developing process must be followed. Facing the land desertification area's rapid expansion and the sand storm, the country not only implement the large-scale against sand to control the sands the project but also take back from agriculture grass's major step comprehensively, positively has been initiating and promotes the application protection culivation technique in the agricultural aspect.
The wheat exempts plows the seeder to use is “the power disc breaks the grass and with power disc fitting clamp type furrow opener isotopic lamination sowing seeds” after duplicate had in the straw place can disposable form a line the direction straw cut-off, isotopic lamination sowing seeds and the suppression and so on many work protection tillage implements.
I designed a new exempts in the wheat field work. Using the no power double circular disc type furrow opener, the structure is simple and easy to be operated, which broke earth strongly and does not entangle the grass, as well as has the sowing depth precision to be high, sowing seeds is even, The catcher no-tillage planter can complete 6 sowing seeds, the seed can grows better.
Keywords: Protection tillage machine; Furrow opener; Exempts plows the seeder
目 录
1 绪论 1
1.1 引言 1
1.2 背景及原理介绍 1
1.3 论文的主要工作和意义 2
1.4 总体方案的确定 3
2 动力性能的设计与校核 4
2.1 丰收180型拖拉机的配套适应性计算 4
2.2 拖拉机液压提升能力计算 6
2.3 机组操向稳定性计算 7
2.4 坡道极限倾翻角计算 8
3 主要部件的设计 9
3.1 轴的设计 9
3.1.1 传动轴的设计 9
3.1.2 轴的计算与校核 10
3.1.3 键的选择与校核 16

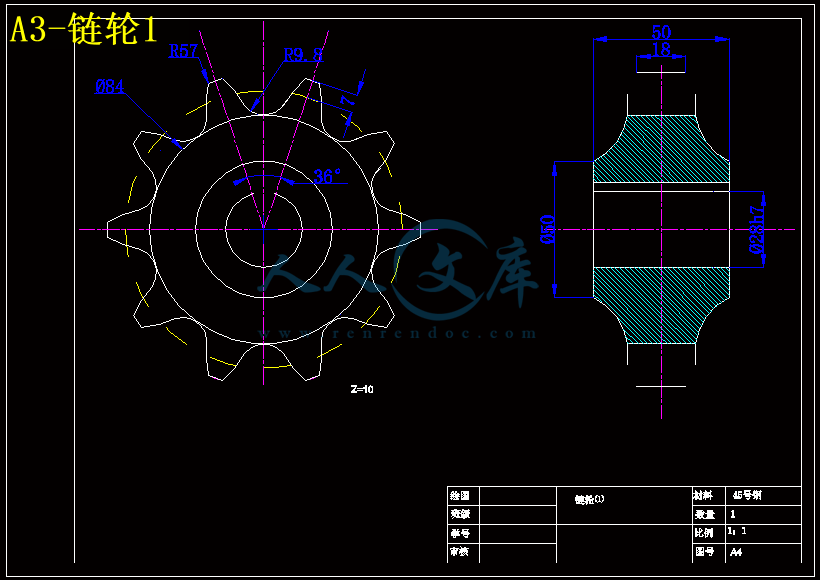

3.2 链轮的设计 18
3.2.1 链轮的计算 18
3.2.2 链轮的材料 25
3.3链的选择 25
3.4 开沟器的设计 25
3.5 侧传动箱的设计 26
3.5.1 链轮材料的选择 28
3.6 播种部分的传动设计 28
3.6.1 传动方式的选择 28
3.6.2 链传动比 29
3.7 播种施肥器总成 29
4 总结 30
致 谢 31
参考文献 32
附录 33
附录1 33
附录2 40
1 绪论
1.1 引言
土壤资源应该受到保护，才能够满足今后若干代人的需求并减少沙尘暴对畜健康的危害。这一认识促进了内蒙古自治区作物种植体系的发展。内蒙古自治区目前的限制条件包括：(1)需要通过土地耕作来除草；(2)秸秆回收作为家用燃料、牲畜饲料和垫圈草料；(3)缺少合适的播种机和收获机；(4)休闲地自由放牧；(5)耕作体系中缺少可供应饲料和改善土壤肥力的饲草作物；(6)保护性耕作技术推广不足；(7)小型农业单位应用保护性耕作面临着风险。
1999年，通过加拿大国际发展署，加拿大和中国建立了保护性耕作体系的合作开发项目。中国农业部制定了一个保护性耕作的大型计划，鼓励几个农业机械研究所设计，测试，最终生产出直播机械。在该项目中，加拿大向中国提供了一台小型播种机，作为保护性耕作技术的示例，可用于进一步完善以符合内蒙古的条件。该播种机由加拿大萨斯卡彻温省斯韦福克瑞特市的法波公司生产，用34KW(45马力)拖拉机带动。播种机安装了可拆换的圆盘式开沟器和凿式开沟器，承受200N(450磅)的弹簧压力，带可调节的镇压轮，还使用了亚马逊牌既可排种又可施肥的排种器。
但在田间试验中法波牌播种机存在的问题很突出。
1. 播种机对于大多数农田和拖拉机来说还是太大，大多数小地块上的拖拉机只有10KW至18KW。
2. 播种机为三点悬挂式，但与大多数中国产拖拉机悬挂装置不配套。
3. 开沟器无法沿不平整的土地行走，造成播种深度和随后的出苗差异太大。由于圆盘的材料问题圆盘式开沟器在中国还很难生产。
4. 分开的镇压装置使镇压和回土的土壤不平，还有种深不一致的问题。
5. 播种机的设计对中国生产商来说比较复杂和昂贵。亚马逊牌种肥并施机构难以保养，价格较高。
在2002年，研究人员对一种新型直播机的潜力表示了认同，认为它能解决法波播种机遇到的问题。本文研究的目的是改进播种机的设计：
1.2 背景及原理介绍
在秸秆覆盖地中免耕种植最大的问题就是易发生拥挤，而且目前可见到的几种防堵的方法和举措（如无动力滚动盘、开沟器两侧指盘拨草轮、鸭咀式穴播器等）在使用效果上尚存在种种的不足。
秸秆覆盖地小麦免耕播种机采用的是“动力圆盘断草、与动力圆盘贴合的夹持式开沟器同位分层施肥播种”的方法，高速回转的动力圆盘能形成有效的切断能力，就如同圆盘式割草机和砂轮切割机一样，从而解决了无动力圆盘机体重，切割迟钝，性能不可靠的问题；夹持式同位分层开沟器与动力圆盘结合在一起能很好的防止未切断的秸秆在开沟器上缠挂，可达到不出现堵塞的要求。
2MBF-6型秸杆覆盖地小麦免耕施肥播种机是一种在已覆有秸杆的地中能一次性完成行方向秸杆切断、同位分层施肥播种和中后镇压等多项作业的保护性耕作机具，整体形式与配置如图1-1所示
