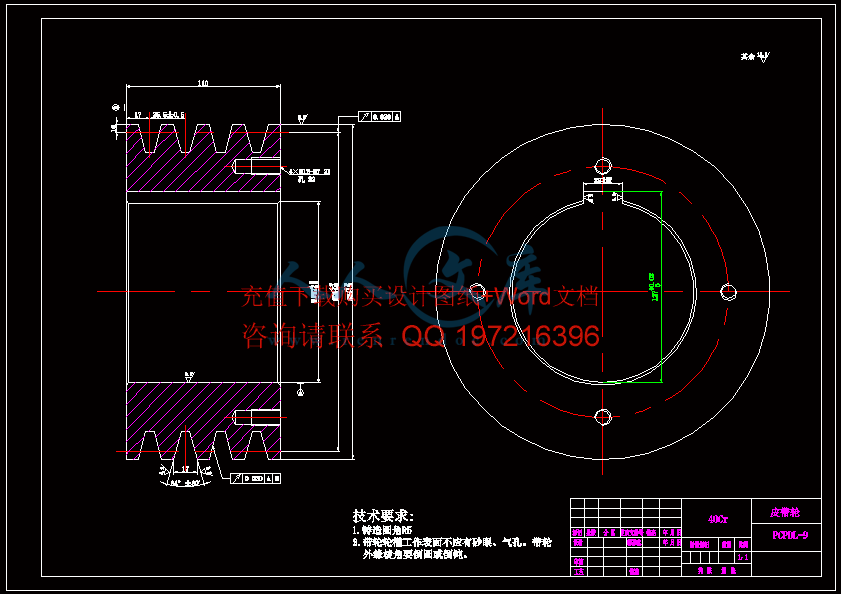

破碎 设计 全套 cad 图纸

资源描述：

内容简介：

毕业设计（论文） 开题报告 一、 课题题目及来源 ： 课题题目： 锤式破碎机的设计 课题来源： 国家自然科学基金项目 二、 课题研究的意义和国内外研究现状： 2 1 课题研究的意义 料的破碎是许多行业产品生产中不可缺少的工艺过程。由于物料的物理性质和结构差异很大 ,为适应各种物料的要求 ,破碎机的品种也是五花八门的。就金属矿选矿而言 ,破碎是选矿厂的首道工序 ,为了分离有用矿物 ,不但分为粗碎、中碎、细碎 ,而且还要磨矿。因为磨矿是选矿厂的耗能大户 ,为了节能和提高生产效率 ,所以提出了 “ 多碎少磨 ” 的技术原则。这使破碎机向细碎、粉碎 和高效节能方向发展。另外随着工业自动化的发展 ,破碎机也向自动化方向迈进。随着开采规模的扩大 ,破碎机也在向大型化发展 ,如粗碎旋回破碎机的处理能力已达 6000t/h。至于新原理和新方式的破碎尚在研究试验中 ,暂时还不能用于生产。 对粗碎而言 ,目前还没有研制出更新的设备以取代传统的颚式破碎机和旋回式破碎机 ,主要是利用现代技术 ,予以改进、完善和提高耐磨性 ,达到节能、高效、长寿的目的。细碎方面新机型更多些。总的来看 ,值得提出的有 :颚式破碎机、圆锥破碎机、冲击式破碎机和辊压机 2 2国内研究 现状 根据参考文献 1知我国胡景坤和徐小荷研究颗粒的粉碎时 得出结论，静压粉碎效率为100%，单次冲击效率在 35% 40左右。为了节约能量，提高粉碎效率，应多用静压粉碎，少用冲击粉碎。 在各种金属、非金属、化工矿物原料及建筑材料的加工过程中，粉碎作业要消耗巨大的能量，而且又是个低效作业。物料粉碎过程中，由于作业中产生发声、发热、振动和摩擦等作用，使能源大量消耗。因而多年来界内人士一直在研究如何达到节能、高效地完成 破碎 过程。 目前破碎理论、工艺和 设备的研究主要着重于： (1)研究在破碎中节能、高效的理论，也力求找出新 理论突破人们已熟知的破碎三大理论； (2)研究新的非机械力的高能或多力场联合作用的破碎设备，目前还没见有工业化的设备，只是研究阶段； (3)改进现有设备，这方面经常是根据用户自己需要来进行，而不见市场上大规模生产或研制新设备。 2 3 国外研究现状 物料破碎是一个历史悠久的话题。早在 20 世纪 50 年代艾利斯 时， 查尔默斯公司就开始大规模研究破碎工作， 60 年代得出具有重大意义的结论。随着研究的深入，人们熟知了高功率的破碎作业，可以用来改善能源 效率和降低生产成本。 B H 研究单颗粒破碎时发现，在空气中一次破碎的碎片撞击金属板时明显地产生二次破碎，一次破碎的碎片具有的动能占全部破碎能量的 45。如能充分利用二次破碎能量，则可提高破碎效率。也有人指出，较小的持续负荷比短时间的强大冲击更有希望破碎物料。目前 “ 料层粉碎的理论 ” 已为粉碎界的公认，根据料层粉碎理论研制的新设备有美国诺德伯格公司的旋盘圆锥破 碎机、俄 罗斯的惯性圆锥破碎机等。 三 课题研究的主要内容和方法，研究过程中的主要问题和解决办法： 3 1 1 课 题研究的主要内容 1了解锤式破碎机 的基本 结构和 原理 2 锤式破碎机 总体设计方案 3 锤式破碎机 的机构结构设计 3 1 2 课题研究 的主要 方法 1. 学习 破碎机 的结构 型式、运动学等知识。查阅资料，了解穿刺机构的最新研究成果 成必要的 刚度 分配计算 3.式破碎机 的设计方面知识，以及动力设备知识，并设计相关方案； 4. 用 设计软件完成 锤式破碎机 的 总体 设计 3 2 研究过程中的主要问题和解决方法 要问题 1 因此在设计过程中主要考虑主轴、锤头、轴承的受力情况，从 而设计合适的主轴 。 的结构设计 合适的主轴 因此在设计过程中主要考虑主轴、锤头、轴承的受力情况，从 而设计合适的主轴 。 如何设计内部的动力传动等 图 对 锤式破碎机 的各个模块零件进行二维 制图 决方法 式破碎机 相关的文献并学习相关知识； 终解决所遇到的难题。从而顺利完成此次毕业设计所规定的任务。 四 课题研究所需的参考文献 1. 李洪 沈阳辽宁科学技术出版社， 1999 2. 于鹏军 山机械， 2002 3. 唐敬麟 化学工业出版， 2000 4. 周恩浦 中南矿冶学院学报，1983： 28 30 5. 德 选矿机械，1987 年： 42 44 6. 980 7. , NC 994 8 C
