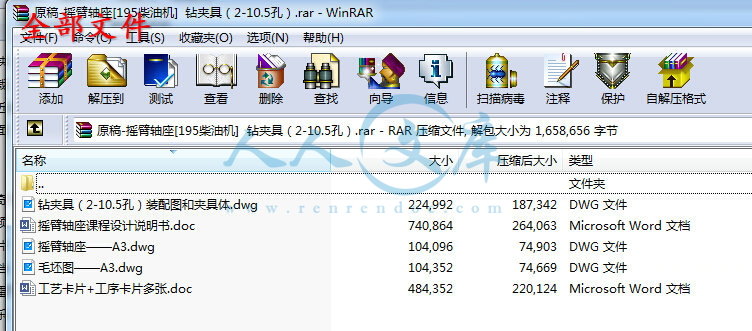

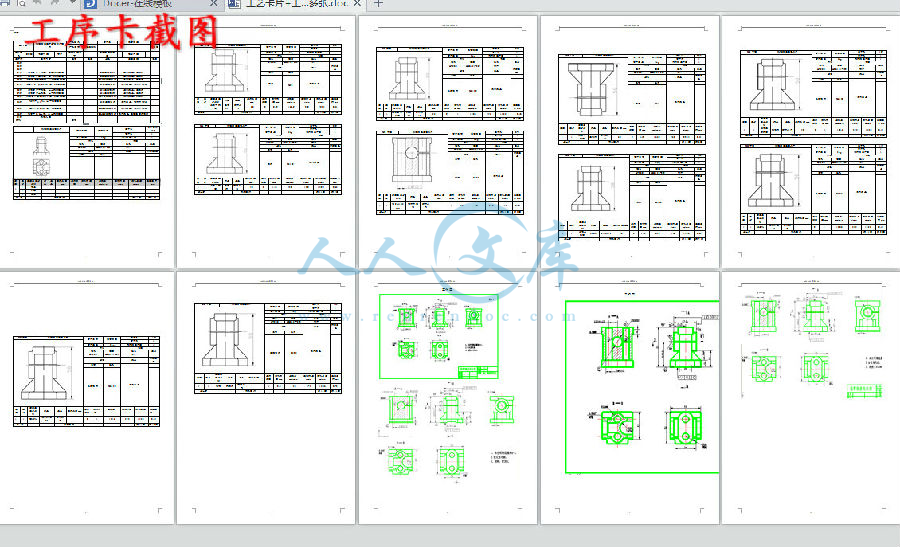

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

内容摘要

　　　本次课程设计课题是摇臂轴座（195柴油机）加工工艺规程设计，设计中综合应用了工程图学，机械设计，机械制造工程学，机械几何精度设计等相关课程知识。本课程设计在摇臂轴座（195柴油机）工艺规程设计过程中，详细的分析了摇杆轴支座的加工工艺，通过工艺方案的比较与分析选择得到了符合技术要求的工序，形成了机械加工工艺过程卡和机械加工工序卡。

序言

　　机械加工工艺是实现产品设计，保证产品质量、节约能源、降低成本的重要手段，是企业进行生产准备，计划调度、加工操作、生产安全、技术检测和健全劳动组织的重要依据，也是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保证。

本次课程设计是在学习了《机械制造技术基础》的基础上，为了进一步巩固所学知识，并且在我们进行毕业设计之前对所学各科课程进行一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，我们进行了本次课程设计。

　　通过本次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，能够更深入理解课本知识，并能够很好的应用到实际工作之中，为以后更好地胜任我的工作岗位打好基础。同时，在课程设计过程中，我们认真查阅资料，切实锻炼了我们自我学习的能力。

　　由于能力有限，设计尚有诸多不足之处，恳请老师给予批评指正。

目录

一、零件的分析 1

1、零件的作用 1

2、零件的工艺分析 1

二、工艺规程定性设计 1

1、定位基准的选择 1

2、制定加工工艺路线 2

三、工艺规程定量设计 4

1、机械加工余量、工艺尺寸及毛坯尺寸的确定 4

2、切削余量及基本工时的确定 4

2.1 机械加工余量确定 4

2.2确定切削用量及基本工时 5

四、机械加工工艺过程 10

1、机械加工工艺过程卡 10

2．摇杆轴支座机械加工工序卡 12

五、心得体会 23

参考文献 23

一、零件的分析
