后桥壳体双面钻组合机床总体及左主轴箱设计
43页 17000字数+说明书+开题报告+任务书+实习报告+13张CAD图纸
中英文摘要.doc
主轴.dwg
主轴箱装配一览.dwg
任务书.doc
传动轴.dwg
传动齿轮.dwg
前盖补充加工图.dwg
加工示意图.dwg
后桥壳体双面钻组合机床总体及左主轴箱设计开题报告.doc
后桥壳体双面钻组合机床总体及左主轴箱设计说明书.doc

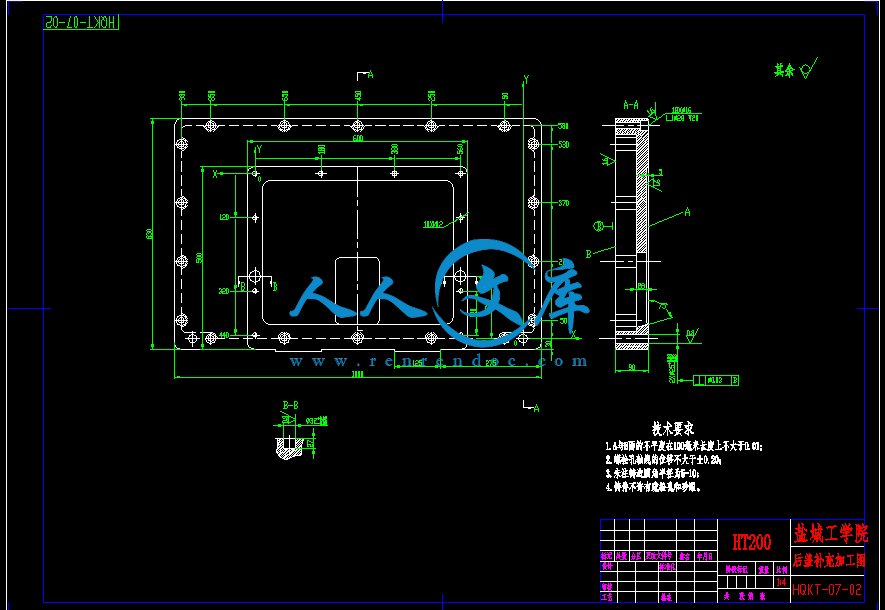

后盖补充加工图.dwg
实习报告.doc

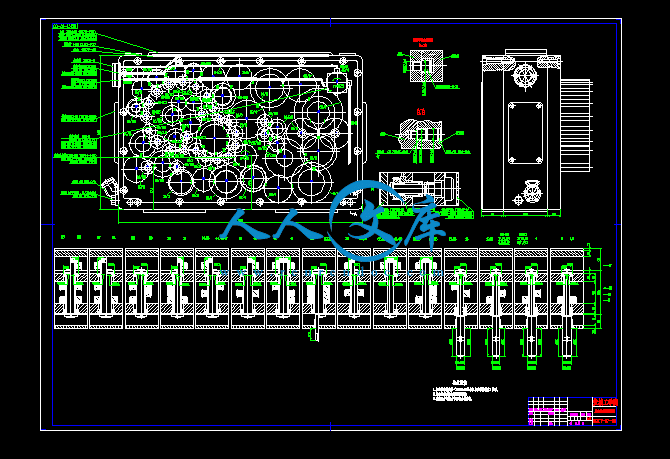

左主轴箱总装配图.dwg
机床尺寸联系图.dwg
生产率计算卡.doc
申报表.doc
箱体补充加工图.dwg
被加工零件工序图.dwg
说明书封面.doc
轴套.dwg
防油套.dwg
目 录
1 前言1
2 组合机床总体设计3
2.1 总体方案论证3
2.1.1加工对象工艺性的分析3
2.1.2 机床配置型式的选择3
2.1.3 定位基准的选择4
2.1.4 滑台型式的选择4
2.2 切削用量的确定及刀具选择4
2.2.1 切削用量选择4
2.2.2 计算切削力、切削扭矩及切削功率6
2.3 组合机床总体设计—三图一卡9
2.3.1 被加工零件工序图9
2.3.2 加工示意图10
2.3.3机床尺寸联系总图13
2.3.4 机床生产率计算卡16
3 组合机床左主轴箱设计18
3.1 绘制多轴箱设计原始依据图18
3.2 主轴结构型式的选择及动力计算19
3.2.1 主轴型式的选择19
3.2.2 主轴直径和齿轮模数的初步确定19
3.3 左主轴箱的传动设计和计算20
3.4 传动系统设计20
3.4.1 拟定传动路线20
3.4.2 确定各轴间传动比22
3.4.3 确定各轴齿轮齿数及传动轴位置24
3.4.4 各传动轴直径的确定26
3.5 左主轴箱坐标计算、绘制坐标检查图26
3.5.1 计算传动轴的坐标26
3.5.2 绘制坐标检查图28
3.6 轴、齿轮的校核29
3.6.1 齿轮的校核29
3.6.2轴的校核31
4 左主轴箱体及其附件的选择设计35
4.1左主轴箱的选择设计35
4.2 左主轴箱上的附件材料的设计35
5.结论36
致 谢37
参考文献38
附 录39
后桥壳体双面钻组合机床总体及左主轴箱设计
摘 要：后桥壳体是需要大量生产的零件。为了提高加工精度和生产效率，需要设计组合机床来改善加工情况。本课题设计的是后桥壳体双面钻组合机床。该组合机床设计包括总体设计和部件设计两部分。总体设计包括机床配置型式的确定、结构方案的选择以及“三图一卡”的绘制。部件设计为左主轴箱设计，其中主轴箱设计包括绘制主轴箱设计原始依据图、确定主轴和齿轮、完成动力计算、设计传动系统。主轴箱根据变速箱体所需要加工孔的数量、位置来确定切削用量和主轴类型，采用1000mm×630mm的通用主轴箱。同时借助钻套引导麻花钻从而保证被加工孔的位置。设计过程中尽量使用了标准零部件，设计出的组合机床结构简单，操作方便，加工精度高，减轻了劳动强度，提高了加工效率，具有较好的经济性。
关键词：后桥壳体；钻孔；组合机床；主轴箱
- 内容简介：
-
毕业设计任务书课题： 后桥壳体双面钻组合机床总体及左主轴箱设计专 业 机械设计制造及其自动化学 生 姓 名 陶 峥 班 级 B机制052班 学 号 0510110204 指 导 教 师 吴 进 专 业 系 主 任 刘 道 标 发 放 日 期 2009年2月26日 一、设计内容设计一台加工后桥壳体的双面钻组合机床，具体进行总体设计和左主轴箱设计。主要内容有：1总体设计1）制定工艺方案，确定机床配置型式及结构方案。2）三图一卡设计，包括：(a) 被加工零件工序图， (b) 加工示意图，(c) 机床联系尺寸图， (d) 生产率计算卡，(e) 有关设计计算、校核。2主轴箱设计(a) 主轴箱装配图，(b) 主轴箱零件图，(d) 有关计算、校核等。二、设计依据1课题来源：盐城市超越组合机床有限公司2产品名称：后桥壳体3被加工零件：机体（附零件图）4工件材料：HT2005加工内容：左面锪平425深3mm,1510.2深23，710.2深23，28.5深18，右面锪平525深3mm,68.5深15,2210.2深23。表面粗糙度均。为3.2微米；6. 生产纲领：大批大量。7. 批量：本机床设计、制造一台。三、设计要求1机床应能满足加工要求，保证加工精度；2机床应运转平稳，工作可靠，结构简单，装卸方便，便于维修、调整； 3机床尽量能用通用件（中间底座可自行设计）以便降低制造成本；4机床各动力部件用电气控制。5设计图样总量：折合成A0幅面在3张以上；工具要求：应用计算机软件绘图。过程要求：装配图需提供手工草图。6毕业设计说明书相关要求7查阅文献资料10篇以上，并有不少于3000汉字的外文资料翻译；8到相关单位进行毕业实习，撰写不少于3000字实习报告；9撰写开题报告 四、毕业设计物化成果的具体内容及要求1、毕业设计说明书要求： 按教务处毕业设计（论文）格式规范统一编排、打印，字数不少于2万字。 1）毕业设计说明书 1 份2）被加工零件工序图 1 张3）加工示意图 1 张4）机床联系尺寸图 1 张5）生产率计算卡 1 张6）主轴箱装配图 1 张7）主轴箱部分零件图 若干张（待指定）2、外文资料翻译（英译中）要求1）外文翻译材料中文字不少于3000字。2）内容必须与毕业论文课题相关；3）所选外文资料应是近10年的文章，并标明文章出处。五、 毕业设计（论文）进度计划起讫日期工作内容备 注2月26日2月28日布置任务 3月1日3月14日调查研究，毕业实习3月15日3月31日方案论证，总体设计4月1日4月14日技术设计（部件设计）4月14日5月14日工作设计（零件设计）5月15日5月31日撰写毕业设计说明书6月1日6月2日毕业设计预答辩6月3日6月9日修改资料6月10日6月11日评阅材料6月12日6月13日毕业答辩6月14日6月15日材料整理装袋六、 主要参考文献：1. 丛凤廷组合机床设计（第二版）M上海：上海科技出版社，19942. 谢家瀛组合机床设计参考手册M北京：机械工业出版社，19943. 大连组合机床研究所组合机床设计（第一分册）M.北京：机械工业出版社，19754. 大连组合机床研究所组合机床设计参考图册M北京：机械工业出版社，19755. 姚永明非标准设备设计M上海：上海交通大学出版社，19996. 金振华组合机床及其调整与使用M北京：机械工业出版社，19907. 东北重型机械学院机床夹具设计手册（第二版）M上海：上海科技出版社，19888. 刘文剑夹具工程师手册M哈尔滨：黑龙江科技出版社，19879. 杨黎明机床夹具设计手册M北京：国防工业出版社，199610. 李儒荀刀具理与计设计原算M江苏：江苏科学技术出版社，198511. 范忠仁刀具工程师手册M黑龙江：黑龙江科学技术出版社，198512. 王珺干式加工刀具设计及刀具材料的选择J机械研究与应用，2004，（02）：30-3413. 王宏组合机床镗模及拖架的改进J机械研究与应用，2002，（09）： 53-5414. 肖
