　　　根据塑料制品的要求，了解塑件的用途，分析塑件的工艺性、尺寸精度等技术要求，选择塑件制件尺寸。本模具采用一模两件，侧浇口进料，注射机采用海天160XB型号，设置冷却系统，CAD和UG绘制二维总装图和零件图，选择模具合理的加工方法。附上说明书，系统地运用简要的文字，简明的示意图和和计算等分析塑件，从而作出合理的模具设计。关键词：机械设计；模具设计；CAD绘制二维图；UG绘制3D图，注射机的选择

摘要I

第1章绪论3

1.1塑料简介3

1.2注塑成型及注塑模3

第2章塑料材料分析5

2．1 塑料材料的基本特性5

2．2 塑件材料成型性能5

2．3 塑件材料主要用途5

第3章塑件的工艺分析7

3．1 塑件的结构设计7

3．2 塑件尺寸及精度8

3．3 塑件表面粗糙度9

3．4 塑件的体积和质量9

第4章注射成型工艺方案及模具结构的分析和确定10

4．1、注射成型工艺过程分析[5]10

4．2 浇口种类的确定10

4．3 型腔数目的确定11

4．4 注射机的选择和校核11

4.4.1 注射量的校核11

4.4.2 塑件在分型面上的投影面积与锁模力的校核12

4．4．3、模具与注射机安装模具部分相关尺寸校核12

第5章注射模具结构设计14

5．1 分型面的设计14

5．2 型腔的布局14

5．3 浇注系统的设计15

5．3．1 浇注系统组成15

5．3．2 确定浇注系统的原则15

5．3．3 主流道的设计15

5．3．4 分流道的设计17

5．3．5 浇口的设计17

5．3．6 冷料穴的设计17

5．4 注射模成型零部件的设计[7]18

5．4．1 成型零部件结构设计18

5．4．2 成型零部件工作尺寸的计算19

5．5 排气结构设计19

5．6 脱模机构的设计20

5．6．1 脱模机构的选用原则20

5．6．2 脱模机构类型的选择20

5．6．3 推杆机构具体设计20

5．7 注射模温度调节系统21

5．7．1 温度调节对塑件质量的影响21

5．7．2 冷却系统之设计规则22

5．8 模架及标准件的选用22

5．8．1 模架的选用22

5．9 侧向抽芯机构类型选择22

第6章模具材料的选用23

6．1 成型零件材料选用28

6．2 注射模用钢种28

总结29

致谢30

参考文献31

3．1 塑件的结构设计

（1）、脱模斜度

由于注射制品在冷却过程中产生收缩，因此它在脱模前会紧紧的包住模具型芯或型腔中突出的部分。为了便于脱模，防止因脱模力过大拉伤制品表面，与脱模方向平行的制品内外表面应具有一定的脱模斜度。脱模斜度的大小与制品形状、壁厚及收缩率有关。斜度过小，不仅会使制品尺寸困难，而且易使制品表面损伤或破裂，斜度过大时，虽然脱模方便，但会影响制品尺寸精度，并浪费原材料。通常塑件的脱模斜度约取0.5～1.5，根据文献[1]，塑件材料ABS的型腔脱模斜度为0.35～130/，型芯脱模斜度为30/～1

（2）、塑件的壁厚

塑件的壁厚是最重要的结构要素，是设计塑件时必须考虑的问题之一。塑件的壁厚对于注射成型生产具有极为重要的影响，它与注射充模时的熔体流动、固化定型时的冷却速度和时间、塑件的成型质量、塑件的原材料以及生产效率和生产成本密切相关。一般在满足使用要求的前提下，塑件的壁厚应尽量小。因为壁厚太大不仅会使原材料消耗增大，生产成本提高，更重要的是会延缓塑件在模内的冷却速度，使成型周期延长，另外还容易产生气泡、缩孔、凹陷等缺陷。但如果壁厚太小则刚度差，在脱模、装配、使用中会发生变形，影响到塑件的使用和装配的准确性。选择壁厚时应力求塑件各处壁厚尽量均匀，以避免塑件出现不均匀收缩等成型缺陷。塑件壁厚一般在1～4，最常用的数值为2～3。该管连接件壁厚均匀，周边和底部壁厚均为3左右。（3）、塑件的圆角

　　为防止塑件转角处的应力集中，改善其成型加工过程中的充模特性，增加相应位置模具和塑件的力学角度，需要在塑件的转角处和内部联接处采用圆角过度。在无特殊要求时，塑件的各连接角处均有半径不小于0.5～1的圆角。一般外圆弧半径大于壁厚的0.5倍，内圆角半径应是壁厚的0.5倍。

　　该塑料件表面圆角半径和内部转弯处圆角为1。

（4）、孔

　　　塑料制品上通常带有各种通孔和盲孔，原则上讲，这些孔均能用一定的型芯成型。但当孔太复杂时，会使熔体流动困难，模具加工难度增大，生产成本提高，困此在塑件上设计孔时，应尽量采用简单孔型。由于型芯对熔体有分流作用，所以在孔成型时周围易产生熔接痕，导致孔的强度降低，故设计孔时孔时孔间距和孔到塑件边缘的距离一般都尖大于孔径，孔的周边应增加壁厚，以保证塑件的强度和刚度。

3．2 塑件尺寸及精度

　　塑料制品外形尺寸的大小主要取决于塑料品种的流动性和注射机规格，在一定的设备和工艺条件下流动性好的塑料可以成型较大尺寸的制品，反正成型出的制品尺寸就比较小。从节约材料和能源的角度出发，只要能满足制品的使用要求，一般都应将制品的结构设计的尽量紧凑，以便使制品的外形尺寸玲珑小巧些。该塑件的材料为ABS，流动性较好，适用于不同尺寸的制品。

　　塑件的尺寸精度直接影响模具结构的设计和模具的制造精度。为降低模具的加工难度和模具的制造成本，在满足塑件要求的前提下尽量把塑件的尺寸精度设计得低一些。由于塑料与金属的差异很大，所以不能按照金属零件的公关等级确定精度等级。根据我国目前的成型水平，塑件尺寸公差可以参照文献[2]表3-2塑件的尺寸与公关（SJ1372-1978）的塑料制件公差数值标准来确定。根据任务书和图纸要求，本次产品尺寸均采用MT3级精度，未注采用MT5级精度。

3．3 塑件表面粗糙度

　　塑件的表面要求越高，表面粗糙度越低。这除了在成型时从工艺上尽可能避免冷疤、云纹等疵点来保证外，主要是取决于模具型腔表面粗糙度。塑料制品的表面粗糙度一般为Ra 0.02～1.25之间，模腔表壁的表面粗糙度应为塑件的1/2，即Ra 0.01～0.63。模具在使用过程中由于型腔磨损而使表面粗糙度不断增加，所以应随时给以抛光复原。

　　该塑件外部需要的表面粗糙度比内部要高许多，为Ra0.2，内部为0.4。

3．4 塑件的体积和质量

　　本次设计中，塑件的质量和体积采用3D测量，在UG软件中，使用塑模部件验证功能，可以测得塑件的质量（ABS的密度为1.05），即可以得出该塑件制品的体积为质量为89克。






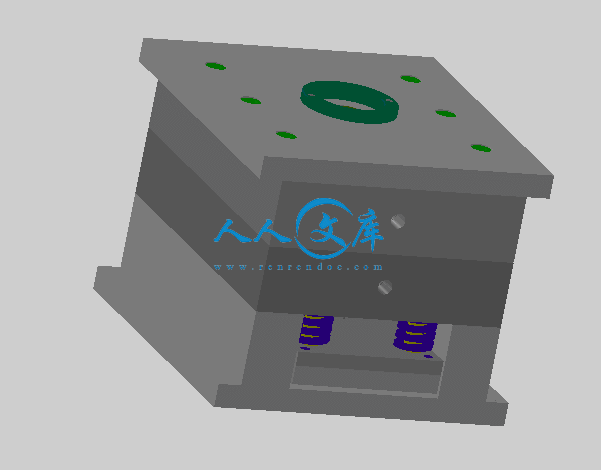

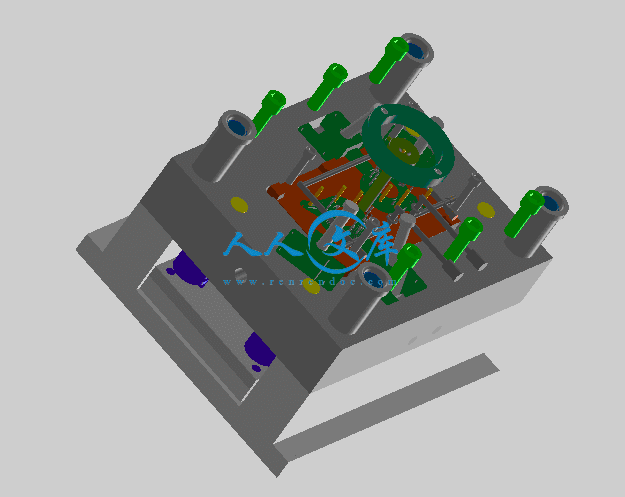

内容简介：: 毕业设计（论文）任务书（2012 届）题目（中文）：空调蜗轮塑料模设计（英文）：The plastic mould Design of Air-conditioning worm wheel系部机械工程系专业班级机械设计制造及其自动化学生姓名学号指导教师系负责人 (签章) 日期：年月日一、毕业设计（论文）的主要内容与具体要求1背景随着中国经济和社会的飞速发展，对汽车外观和内部装饰的要求越来越高。汽车的内饰件主要是塑料件，因此注塑模具的质量是影响汽车内饰的重要因素，研究汽车内饰件的模具设计具有现实意义。本设计要求采用ug软件进行空调蜗轮塑料模具设计。通过对空调蜗轮进行零件结构、模具结构、浇注系统、抽芯机构、冷却系统、工作原理的分析，来完成整个注塑模具的设计。2任务根据三维模型设计该零件的塑料模，完成塑料模的三维及二维装配图、成型零件的零件图；并选择注塑机型号；编写型腔曲面加工的数控程序；撰写设计说明书；翻译外文资料。 3工作环境计算机、UG软件、AutoCAD软件、塑料模设计手册、数控加工工艺手册 4成果形式二维装配图1张(A1)，零件图2张（A4）,说明书1份，型腔数控加工程序清单。5按时完成总装图、部件装配图、零件工作图，总量达到校系规定要求。编写设计计算说明书，字数、格式符合校系规定。编写开题报告。翻译规定字数的外文资料。二、毕业设计（论文）进度安排起讫日期工作内容备注第1周第2周第3周第4周第5周第6周第7周第8周第9周第10周第11周第12周检索文献资料，外文翻译。编写开题报告。确定模具结构方案。确定主要结构尺寸及结构，画出总装配图草图。画出正式装配图，画出零件工作图。整理编写设计计算说明书。准备答辩及参加答辩三、所需的资料和主要参考文献1叶久新.塑料成型工艺及模具设计.北京：机械工业出版社，20092塑料模具技术手册编委会.塑料模具技术手册M.北京.机械工业出版社，19973王孝培.塑料成型工艺及模具简明手册M.北京：机械工业出版社，20004洪慎章.实用注塑成型及模具设计M.北京：机械工业出版社，20065中国模具设计大典编委会.中国模具设计大典：第2卷M.南昌：江西科学技术出版社，2003注：1. 本任务书一式两份，须双面打印。由指导教师填写并经所在系审核确认后交系部；2. 本任务书一份须与学生的毕业设计（论文）一并存档，另一份系部存档；3. 指导教师、学生可各执一份复印件，供检查论文进度时使用。课题：空凋蜗轮塑料模设计材料：ABS收缩率：1.005模数：一出二产品尺寸：75.21x55x9.15脱模斜度：1型腔尺寸：35x120x190型芯尺寸：40x120x190模架型号: CI-2735-A70-B80-C80模架尺寸：350x320x280单个投影面积：2097mm2单个质量：8.9g总投影面积：2097x2+150=4344锁模力：4344x30x1.1*0.001=143KN总注塑量:8.9*2+5=22.8g模架类型：大水口模架，两板模浇注系统：侧进浇成型系统：前后模仁成型，行位抽芯排气系统：分型面自然排气冷却系统：前后模仁环绕式冷却水路顶出系统：顶针顶出，普通顶针和有托顶针抽芯系统：倒扣距离：1.22滑块斜度：20斜导柱配合零件分析：该塑件为空凋蜗轮，产品尺寸：75.21x55x9.15，中间为55mm圆形实体结构，包含同心圆25.3mm空心结构，圆环区域含有骨位与120涡轮直齿，圆环外含有35扇形尖角结构。涡轮直齿部分含有两个成倒扣的小圆柱，直径均小于1mm，长度为1.22mm，此处需要进行抽芯机构的设计，将其中一个倒扣排位与模具水平或垂直方向对齐，另一个倒扣做斜向抽芯。本设计中，只要注塑机满足的最小模具安装大于320X350X280即可，因为模具产品投影面积小，质量小，所以锁模力和注塑量要求很低。模具的模架较大，主要是因为行位占用较大空间导致整体模具结构外形尺寸大。注塑机：海天160XBHTF海天注塑机技术参数 2 型号参数单位1602B螺杆直径mm45理论注射容量cm3320注射重量PSg291注射压力Mpa159注射行程mm201螺杆转速r/min0230料筒加热功率KW9.3锁模力KN1600拉杆内间距(水平垂直)mm455455允许最大模具厚度mm500允许最小模具厚度mm180移模行程mm420移模开距(最大)mm920液压顶出行程mm140液压顶出力KN33液压顶出杆数量PC5油泵电动机功率KW18.5油箱容积l240机器尺寸(长宽高)m5.41.452.05机器重量t5最小模具尺寸(长宽)mm320320体积 = 8.4362158e+03 公厘3曲面面积 = 1.0749380e+04 公厘2密度 = 1.0500000e-03 公斤 / 公厘3质量 = 8.8580265e+00 公斤根据 PRT_CSYS_DEF 坐标边框确定重心:X Y Z -7.1188328e+02 -8.8319219e+01 6.2189884e+02 公厘相对于PRT_CSYS_DEF 坐标系统边框之惯性。 (公斤 * 公厘2)惯性张量:Ixx Ixy Ixz 3.4980197e+06 -5.5729283e+05 3.9208791e+06Iyx Iyy Iyz -5.5729283e+05 7.9170384e+06 4.8630304e+05Izx Izy Izz 3.9208791e+06 4.8630304e+05 4.5624718e+06重心的惯性(相对 PRT_CSYS_DEF 坐标系统边框) (公斤 * 公厘2)惯性张量:Ixx Ixy Ixz 3.0105321e+03 -3.6233786e+02 -7.4099555e+02Iyx Iyy Iyz -3.6233786e+02 2.0730821e+03 -2.2955795e+02Izx Izy Izz -7.4099555e+02 -2.2955795e+02 4.3254158e+03主惯性力矩 (公斤 * 公厘2)I1 I2 I3 1.8530494e+03 2.8959185e+03 4.6600621e+03从PRT_CSYS_DEF 定向至主轴的旋转矩阵: 0.40967 -0.81730 -0.40519 0.88883 0.45759 -0.02434 0.20531 -0.35017 0.91391从PRT_CSYS_DEF 定向至主轴的 ROTATION ANGLES(度):相对 x y z 的夹角 1.526 -23.903 63.378 相对主轴的回旋半径：R1 R2 R3 1.4463554e+01 1.8081093e+01 2.2936511e+01 公厘上海师范大学天华学院 2012 届毕业设计（论文）开题报告设计（论文）题目空凋蜗轮塑料模设计学生姓名学号专业、班级系部机械系指导教师姓名一、课题的作用和意义自汽车空调问世以来，主要采用氟利昂CFC-12(R12)为制冷剂。由于氟利昂对大气臭氧层的破坏作用，1997年12月，在日本召开的气候变化框架条约第三次缔约方会议上，明确规定了限制排放的6种气体，HFC被包括在内。车用蜗轮制冷无氟空调是一种既不用R12，也不用HFC-134a或其他替代化学物的空调装置，从而彻底满足了环保要求。所以，随着对空调的要求提高，对空调蜗轮的要求也逐步提高，保证环保的前提下，还要提高空调自身的制冷性。本课题提出了对空调蜗轮塑料模的设计，具体通过对空调蜗轮零件结构、模具结构、浇注系统、抽芯机构、冷却系统、工作原理的分析，来完成整个注塑模具的设计。对改善和提高空调性能具有重要意义。二、国内外的现状和发展趋势等情况现阶段蜗轮空调具有很多优点，比如体积小、环保、重量小，效率高等。由于氟利昂禁用的问题，空调蜗轮越来越备受青睐。与此同时，蜗轮制冷设备在国内外都有了较快的发展，并具有教广阔的前景。与其配套的塑料模具行业发展也具有较好前景。近年来，以安徽、河北为代表的黄三角地区塑料模具发展速度相当快。据国际模具及五金塑胶产业供应商协会负责任罗百辉介绍，塑料模具在整个模具行业中所占的比重约为30%，随着汽车、家电、电子通讯、各种建材的迅速发展，预计未来的模具市场中，塑料模具总量的比例仍将逐步提高，且发展大于其他模具。全球主要模具生产国包括亚洲地区的日本、韩国与大陆，以及美洲地区的美国、欧洲地区的德国。技术先进国家如日本、美国、德国等，对于高精度与复合性模具开发，不论在设计能力或制造技术上，均有领先的地位，同时也拥有训练精良的技术研发人才。尽管中国模具工业发展迅速，但在模具制造周期、模具精度、寿命和生产能力等方面，与国际平均水平和发达国家仍有差距，这些差距都是我国急需解决的问题。国内模具材料的热处理技术、材质的微量元素的控制技术及冶炼技术均有待提高，国内的模具零件标准化率约为20%，这些技术都存在或大或小的不足。在加工设备、模具制造工艺和测量技术上，我国和德国，日本相比都存在较大差距。工业发达国家模具加工在线检测已普遍应用，这方面我们的差距也很大。三、设计方案与计划1、方案：1）塑料分析：根据空调蜗轮所需要的力学性能以及工艺性能，综合价格等因素来确定熟料材料。2）模架的选择：通过UG对零件的综合分析后确定相应的标准模架。3）注塑机的选择：通过分析确定最大注塑量、最大注塑压力、最大锁模力、最大成型面积、安装尺寸等来确定注塑机。 4）分型面的确定：分型面的选择关系着整个设计的成败，通过对制件的机构分析选择一个正确的分型面，以及排布好型腔位置。5）浇注系统的设置：根据制件的形状结构等特点，在经济的情况下还得确保产品的质量，这部分主要设计主流道、分流道、浇口和冷却系统。6）脱模机构的设计。7）模具型腔设计计算。8）排气系统的设计：为了保证产品质量必须设置需要的排气系统，避免产生气泡，熔接痕等。9）温度调节系统：根据冷却时间，冷却面积以及冷却水体积等因素设计温度调节系统。10）模具与注射机有关参数的校核。2、计划：第一周查找资料，外文资料翻译，拟开题报告第二周第五周确定设计方案、开题分析三维模型，初选注塑机，材料等第六周第八周确定模具结构，完成设计，完成开模3D图，绘制2D总装配图以及若干2D零件图第九周第十周编写型腔曲面加工数控程序；完成模拟仿真第十一周第十二周撰写设计说明书，准备答辩学生姓名 _（签名）日期：年月日指导教师评语：（建议填写内容：对学生提出的方案给出评语，明确是否同意开题，提出学生完成上述任务的建议、注意事项等）指导教师 _（签名）日期：年月日注：1. 本开题报告，须双面打印。由学生填写并经指导老师审核、评价；2. 本开题报告一式两份，一份须与学生的毕业设计（论文）一并存档，一份作系部存档用。30南京工程学院毕业设计说明书（论文）南京工程学院毕业设计说明书(论文)作者：学号：学院：江苏财经职业技术学院专业：数控加工与模具设计题目：车用无氟空调塑料模设计指导者：评阅者： 2012 年 12 月淮安29摘要根据塑料制品的要求，了解塑件的用途，分析塑件的工艺性、尺寸精度等技术要求，选择塑件制件尺寸。本模具采用一模两件，侧浇口进料，注射机采用海天160XB型号，设置冷却系统，CAD和UG绘制二维总装图和零件图，选择模具合理的加工方法。附上说明书，系统地运用简要的文字，简明的示意图和和计算等分析塑件，从而作出合理的模具设计。关键词：机械设计；模具设计；CAD绘制二维图；UG绘制3D图，注射机的选择南京工程学院毕业设计说明书（论文）目录摘要I第1章绪论31.1塑料简介31.2注塑成型及注塑模3第2章塑料材料分析521 塑料材料的基本特性522 塑件材料成型性能523 塑件材料主要用途5第3章塑件的工艺分析731 塑件的结构设计732 塑件尺寸及精度833 塑件表面粗糙度934 塑件的体积和质量9第4章注射成型工艺方案及模具结构的分析和确定1041、注射成型工艺过程分析51042 浇口种类的确定1043 型腔数目的确定1144 注射机的选择和校核114.4.1 注射量的校核114.4.2 塑件在分型面上的投影面积与锁模力的校核12443、模具与注射机安装模具部分相关尺寸校核12第5章注射模具结构设计1451 分型面的设计1452 型腔的布局1453 浇注系统的设计15531 浇注系统组成15532 确定浇注系统的原则15533 主流道的设计15534 分流道的设计17535 浇口的设计17536 冷料穴的设计1754 注射模成型零部件的设计718541 成型零部件结构设计18542 成型零部件工作尺寸的计算1955 排气结构设计1956 脱模机构的设计20561 脱模机构的选用原则20562 脱模机构类型的选择20563 推杆机构具体设计2057 注射模温度调节系统21571 温度调节对塑件质量的影响21572 冷却系统之设计规则2258 模架及标准件的选用22581 模架的选用2259 侧向抽芯机构类型选择224第6章模具材料的选用2361 成型零件材料选用2862 注射模用钢种28总结29致谢30参考文献31第1章绪论模具制造是国家经济建设中的一项重要产业，振兴和发展我国的模具工业，日益受到人们的重视和关注。“模具是工业生产的基础工艺装备”也已经成为广大业内人士的共识。在电子、汽车、电机、电器、仪器、仪表、家电和通信等产品中，60%80%的零部件都要依靠模具成形。用模具生产制件所具备的高精度、高复杂程度、高一致性、高生产率和低消耗，是其它加工制造方法所不能比拟的。模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。模具工业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域。1.1 塑料简介塑料是以树脂为主要成分的高分子材料，它在一定的温度和压力下具有流动性。可以被模塑成型为一定的几何形状和尺寸，并在成型固化后保持其既得形状而不发生变化。塑料有很多优异性能，广泛应用于现代工业和日常生活，它具有密度小，质量轻，比强度高，绝缘性能好，介电损耗低，化学稳定性高，减摩耐磨性能好，减振隔音性能好等诸多优点。另外，许多塑料还具有防水、防潮、防透气、防辐射及耐瞬时烧蚀等特殊性能1。塑料以从代替部分金属、木材、皮革及无机材料发展成为各个部门不可缺少的一种化学材料，在国民经济中，塑料制作已成为各行各业不可缺少的重要材料之一。1.2 注塑成型及注塑模将塑料成型为制品的生产方法很多，最常用的有注射，挤出，压缩，压注，压延和吹塑等。其中，注射成型是塑料成型加工中最普遍采用的方法。除氟塑料外，几乎的有的热塑性塑料都可以采用此方法成型。它具有成型周期短，能一次成型外形复杂、尺寸精度较高、易于实现全自动化生产等一系列优点。因此广泛用于塑料制件的生产中，其产口占目前塑料制件生产的30%左右。但注射成型的设备价格及模具制造费用较高，不适合单件及批量较小的塑料件的生产。要了解注射成型和注射模，首先得了解注射机的一些基本知识，注射机是注射成型的主要设备，依靠该设备将粒状塑料通过高压加热等工序进行注射。注射机为热塑性或热固性塑料注射成型所用的主要设备，按其外形可分为立式、卧式、直角式三种，由注射装置、锁模装置、脱模装置，模板机架系统等组成。注射成型是根据金属压铸成型原理发展而来的，其基本原理是利用塑料的可挤压性和可模塑性。首先将松散的粒状或粉状成型物料从注射机的料斗送入高温的机筒内加热熔融塑化，使之成为粘流态熔体，然后在柱塞或螺杆的高压推动下，以很大的流速通过料筒前端的喷嘴注射进入温度较低的闭合模具中，经过一段保压冷却定型时间后，开启模具便可以从模腔中脱出具有一定形状和尺寸的塑料制品。注射成型生产中使用的模具叫注射模，它是实现注射成型生产的工艺装备。注射模的种类很多，其结构与塑料品种、塑件的复杂程度和注射机的种类等很多因素有关，其基本结构都是由动模和定模两大部分组成的。定模部分安装在注射机的固定板上，动模部分安装在注射机的移动模板上，在注射成型过程中它随注射机上的合模系统运动。注射成型时动模部分与定模部分由导柱导向而闭合。一般注射模由成型零部件、合模导向机构、浇注系统、侧向分型与抽芯机构、推出机构、加热和冷却系统、排气系统及支承零部件组成2 。注射模、塑料原材料和注射机通过注射成型工艺联系在一起。注射成型工艺的核心问题就是采用一切措施以得到塑化良好的塑料熔体，并把它注射到型腔中去，在控制条件下冷却定型，使塑件达到所要求的质量。注射机和模具结构确定以后，注射成型工艺条件的选择与控制便是决定成型质量的主要因素。注射成型有三大工艺条件，即：温度、压力、时间。在成型过程中，尤其是精密制品的成型，要确立一组最佳的成型条件决非易事，因为影响成型条件的因素太多，有制品形状、模具结构、注射装备、原材料、电压波动及环境温度等。塑料模具的设计不但要采用CAD技术，而且还要采用计算机辅助工程（CAE）技术。这是发展的必然趋势。注塑成型分两个阶段，即开发/设计阶段（包括产品设计、模具设计和模具制造）和生产阶段（包括购买材料、试模和成型）。传统的注塑方法是在正式生产前，由于设计人员凭经验与直觉设计模具，模具装配完毕后，通常需要几次试模，发现问题后，不仅需要重新设置工艺参数，甚至还需要修改塑料制品和模具设计，这势必增加生产成本，延长产品开发周期。目前国际市场上主要流行的，运用范围最广的注射模流动模拟分析软件有澳大利亚的MOLDFLOW、美国的CFLOW、华中科技大学的H-FLOW等。其中MOLDFLOW软件包括三个部分：MOLDFLOW PLASTICS ADVISERS （产品优化顾问，简称MPA），MOLDFLOW PLASTICS INSIGHT （注射成型模拟分析，简称MPI），MOLDFLOW PLASTICS XPERT （注射成型过程控制专家，简称MPX）。采用CAE技术，可以完全代替试模，CAE技术提供了从制品设计到生产的完整解决方案，在模具制造加工之前，在计算机上对整个注射成型过程进行模拟分析，准确预测熔体的填充、保压、冷却情况，以及制品中的应力分布、分子和纤维取向分布、制品的收缩和翘曲变形等情况，以便设计者能尽早发现问题，及时修改制件和模具设计，而不是等到试模以后再返修模具。这不仅是对传统模具设计方法的一次突破，而且对减少甚至避免模具返修报废、提高制品质量和降低成本等，都有着重大的技术经济意义3。第2章塑料材料分析21 塑料材料的基本特性ABS是由丙烯、丁二烯、苯乙烯三种单体共聚而成的。这三种组分的各自特性，使ABS具有良好的综合理学性能。丙烯腈使ABS有良好的耐腐蚀性、耐热性及表面硬度，丁二烯使ABS坚韧，苯乙烯使ABS有良好的加工性和染色性能。ABS价格便宜原料易得，是目前产量最大、应用范围最广的工程塑料之一。是一种良好的热塑性塑料。 ABS无毒，无气味，呈微黄色，成型的塑料有较好的光泽，、不透明，密度为1.02-1.05。既有较好的抗冲击强度和一定的耐磨性，耐寒性，耐油性，耐水性，化学稳定性和电气性能。水、无机盐、碱、酸类对ABS几乎没有影响， ABS不溶于大部分醇类及烃类溶剂，但与烃长期接触会软化溶胀，在酮，醛，酯，氯代烃中会溶解或形成乳浊液。ABS表面受冰醋酸，植物油等化学药品的侵蚀时会引起应力开裂， ABS有一定的硬度，他的热变形温度比聚苯乙烯、聚氯乙烯、聚酰胺等高，尺寸稳定性较好，易于成型加工，经过调色配成任何颜色。其缺点是耐热性不高，连续工作温度为70左右，热变形温度约为93耐气候性差，在紫外线作用下ABS易变硬发脆。ABS的性能指标：密度 1.021.05（），收缩率，熔点，弯曲强度80Mpa，拉伸强度3549Mpa，拉伸弹性模量1.8Gpa，弯曲弹性模量1.4Gpa，压缩强度1839Mpa，缺口冲击强度1120，硬度6286HRR，体积电阻系数，收缩率范围内。ABS的热变形温度为93118，制品经退火处理后还可提高10左右。ABS在-40时仍能表现出一定的韧性，可在-40100的温度范围内使用。22 塑件材料成型性能ABS易吸水，使成型塑件表面出现斑痕、云纹等缺陷。因此，成型加工前应进行干燥处理；ABS在升温时黏度增高，黏度对剪切速率的依赖性很强，因此模具设计中大都采用点浇口形式，成型压力较高，塑件上的脱模斜度宜稍大；易产生熔接痕，模具设计时应该注意尽量减小浇注系统对料流的阻力；在正常的成型条件下，壁厚、熔料温度对收缩率影响及小。要求塑件精度高时，模具温度可控制在5060，要求塑件光泽和耐热时，模具温度应控制在6080。ABS比热容低，塑化效率高，凝固也快，故成型周期短。23 塑件材料主要用途ABS在机械工业上用来制造空调涡轮、泵业轮、轴承、把手、管道、管连接件、蓄电池槽、冷藏库和冰箱衬里等，汽车工业上用ABS制造汽车挡泥板、扶手、热空气调节导管等，还可用ABS夹层板制小轿车车身。ABS还可用来制造水表壳，纺织器材，电器零件、玩具、电子琴及收录机壳体、食品包装容器，农药喷雾器及家具等。第3章塑件的工艺分析在模具设计之前需要对塑件的工艺性如形状结构、尺寸大小、精度等级和表面质量要进行仔细研究和分析，只有这样才能恰当确定塑件制品所需的模具结构和模具精度。圆柱空调涡轮如图所示，具体结构和尺寸详见图纸，该塑件结构中等复杂程度，生产量大，要求较低的模具成本，成型容易，精度要求不高。图（1）3D视图31 塑件的结构设计（1）、脱模斜度由于注射制品在冷却过程中产生收缩，因此它在脱模前会紧紧的包住模具型芯或型腔中突出的部分。为了便于脱模，防止因脱模力过大拉伤制品表面，与脱模方向平行的制品内外表面应具有一定的脱模斜度。脱模斜度的大小与制品形状、壁厚及收缩率有关。斜度过小，不仅会使制品尺寸困难，而且易使制品表面损伤或破裂，斜度过大时，虽然脱模方便，但会影响制品尺寸精度，并浪费原材料。通常塑件的脱模斜度约取0.51.5，根据文献1，塑件材料ABS的型腔脱模斜度为0.35130/，型芯脱模斜度为30/1（2）、塑件的壁厚塑件的壁厚是最重要的结构要素，是设计塑件时必须考虑的问题之一。塑件的壁厚对于注射成型生产具有极为重要的影响，它与注射充模时的熔体流动、固化定型时的冷却速度和时间、塑件的成型质量、塑件的原材料以及生产效率和生产成本密切相关。一般在满足使用要求的前提下，塑件的壁厚应尽量小。因为壁厚太大不仅会使原材料消耗增大，生产成本提高，更重要的是会延缓塑件在模内的冷却速度，使成型周期延长，另外还容易产生气泡、缩孔、凹陷等缺陷。但如果壁厚太小则刚度差，在脱模、装配、使用中会发生变形，影响到塑件的使用和装配的准确性。选择壁厚时应力求塑件各处壁厚尽量均匀，以避免塑件出现不均匀收缩等成型缺陷。塑件壁厚一般在14，最常用的数值为23。该管连接件壁厚均匀，周边和底部壁厚均为3左右。（3）、塑件的圆角为防止塑件转角处的应力集中，改善其成型加工过程中的充模特性，增加相应位置模具和塑件的力学角度，需要在塑件的转角处和内部联接处采用圆角过度。在无特殊要求时，塑件的各连接角处均有半径不小于0.51的圆角。一般外圆弧半径大于壁厚的0.5倍，内圆角半径应是壁厚的0.5倍。该塑料件表面圆角半径和内部转弯处圆角为1。（4）、孔塑料制品上通常带有各种通孔和盲孔，原则上讲，这些孔均能用一定的型芯成型。但当孔太复杂时，会使熔体流动困难，模具加工难度增大，生产成本提高，困此在塑件上设计孔时，应尽量采用简单孔型。由于型芯对熔体有分流作用，所以在孔成型时周围易产生熔接痕，导致孔的强度降低，故设计孔时孔时孔间距和孔到塑件边缘的距离一般都尖大于孔径，孔的周边应增加壁厚，以保证塑件的强度和刚度。32 塑件尺寸及精度塑料制品外形尺寸的大小主要取决于塑料品种的流动性和注射机规格，在一定的设备和工艺条件下流动性好的塑料可以成型较大尺寸的制品，反正成型出的制品尺寸就比较小。从节约材料和能源的角度出发，只要能满足制品的使用要求，一般都应将制品的结构设计的尽量紧凑，以便使制品的外形尺寸玲珑小巧些。该塑件的材料为ABS，流动性较好，适用于不同尺寸的制品。塑件的尺寸精度直接影响模具结构的设计和模具的制造精度。为降低模具的加工难度和模具的制造成本，在满足塑件要求的前提下尽量把塑件的尺寸精度设计得低一些。由于塑料与金属的差异很大，所以不能按照金属零件的公关等级确定精度等级。根据我国目前的成型水平，塑件尺寸公差可以参照文献2表3-2塑件的尺寸与公关（SJ1372-1978）的塑料制件公差数值标准来确定。根据任务书和图纸要求，本次产品尺寸均采用MT3级精度，未注采用MT5级精度。 33 塑件表面粗糙度塑件的表面要求越高，表面粗糙度越低。这除了在成型时从工艺上尽可能避免冷疤、云纹等疵点来保证外，主要是取决于模具型腔表面粗糙度。塑料制品的表面粗糙度一般为Ra 0.021.25之间，模腔表壁的表面粗糙度应为塑件的1/2，即Ra 0.010.63。模具在使用过程中由于型腔磨损而使表面粗糙度不断增加，所以应随时给以抛光复原。该塑件外部需要的表面粗糙度比内部要高许多，为Ra0.2，内部为0.4。34 塑件的体积和质量本次设计中，塑件的质量和体积采用3D测量，在UG软件中，使用塑模部件验证功能，可以测得塑件的质量（ABS的密度为1.05），即可以得出该塑件制品的体积为质量为89克。第4章注射成型工艺方案及模具结构的分析和确定41、注射成型工艺过程分析5根据塑件的结构、材料及质量，确定其成型工艺过程为：第一步：为使注射过程顺利和保证产品质量，应对所用的设备和塑料作好以下准备工作。（1）、成型前对原材料的预处理根据注射成型对物料的要求，检验物料的含水量，外观色泽，颗粒情况并测试其热稳定性，流动性和收缩率等指标，对原材料进行适当的预热干燥，ABS材料吸水率极低，成型前一般不必进行干燥处理。如有需要，可在70 80 下干燥24 h。（2）、料筒的清洗在初用某种塑料或某一注射机之前，或者在生产中需要改变产品、更换原料、调换颜色或发现塑料中有分解现象时，都需要对注射机（主要是料筒）进行清洗或拆换。柱塞式注射机料筒的清洗常比螺杆式注射机困难，因为柱塞式料筒内的存料量较大而不易对其转动，清洗时必须拆卸清洗或者采用专用料筒。对螺杆式通常是直接换料清洗，也可采用对空注射法清洗。（3）、脱模剂的选用脱模剂是使塑料制件容易从模具中脱出而敷在模具表面上的一种助剂。一般注射制件的脱模，主要依赖于合理的工艺条件与正确的模具设计。在和产上为了顺利脱模，常用的脱模剂有：硬脂酸锌，液体石蜡（白油），硅油，对ABS材料，可选用硬脂酸锌，因为此脱模剂除聚酰胺塑料外，一般塑料都可使用。第二步: 注射成型过程完整的注射过程表面上共包括加料、塑化、注射入模、稳压冷却和脱模几个步骤，但实际上是塑化成型与冷却两个过程。第三步：制件的后处理注射制件经脱模或机械加工后，常需要进行适当的后处理，目的是为了消除存在的内应力，以改善和提高制件的性能及尺寸稳定性。制件的后处理主要有退火和调湿处理。该塑料制件材料为ABS，就采用退火处理13小。42 浇口种类的确定注射模的浇注系统是指模具中从注射机喷嘴开始到型腔为止的塑料流动通道。其作用是将塑料熔体充满型腔并使注射压力传递到各个部分。浇注系统设计的好坏对塑件性能、外观及成型难易程度影响很大。它由主流道、分流道、浇口及冷料穴组成。其中浇口的选择与设计恰当与否直接关系到制品能否完好的成型。由于本设计中空调涡轮塑件外表面质量要求较高，所以选用侧浇口。侧浇口直接在中间的圆端面处进，空调涡轮组装后，浇口被遮挡起来。侧浇口主流道需要设置钩针，分流道与产品相连，顶出产品包含流道连接在一起。43 型腔数目的确定因为本设计中采用侧浇口，且塑件的尺寸不大，为提高塑件成功概率，并从经济型的角度出发，节省生产成本和提高生产效率，采用一模二腔，进行加工生产。44 注射机的选择和校核由于采用一模二腔，需要至少注射量为8.9x2=17.8g，流道水口废料5g，总注塑量达到22.8g，再根据工艺参数（主要是注射压力），综合考虑各种因素，选定注射机为海天160XB。注射方式为螺杆式，其有关性能参数为：海天HTF160XBHTF海天注塑机技术参数 2 型号参数单位160B螺杆直径mm45理论注射容量cm3320注射重量PSg291注射压力Mpa159注射行程mm201螺杆转速r/min0230料筒加热功率KW9.3锁模力KN1600拉杆内间距(水平垂直)mm455455允许最大模具厚度mm500允许最小模具厚度mm180移模行程mm420移模开距(最大)mm920液压顶出行程mm140液压顶出力KN33液压顶出杆数量PC5油泵电动机功率KW18.5油箱容积l240机器尺寸(长宽高)m5.41.452.05机器重量t5最小模具尺寸(长宽)mm3203204.4.1 注射量的校核模具设计时，必须使得在一个注射成型的塑料熔体的容量或质量在注射机额定注射量的80%以内。校核公式为：式中 -型腔数量 -单个塑件的体积（） -浇注系统所需塑料的体积（）本设计中：n=1 8.9 =5 M=28.9+5=22.5g注塑机额定注塑量为22.5g注射量符合要求4.4.2 塑件在分型面上的投影面积与锁模力的校核注射成型时塑件的模具分型面上的投影面积是影响锁模力的主要因素。如果这一数值超过了注射机所允许的最大成型面积，则成型过程中会出现涨模溢料现象，必须满足以下关系。式中 n -型腔数目 -单个塑件在模具分型面上的投影面积 -浇注系统在模具分型面上的投影面积 n=2 =2097 =150 =22097+150=4344注射成型时为了可靠的锁模，应使塑料熔体对型腔的成型压力与塑件和浇注系统在分型面上的投影面积之和的乘积小于注射机额定锁模力。即：（）P F式中： P塑料熔体对型腔的成型压力（MPa）F注射机额定锁模力（N）其它意义同上根据教科书表5-1，型腔内通常为20-40MPa，一般制品为24-34MPa，精密制品为39-44MP（）P=4344301.1=14300N=143KN1600KN锁模力符合要求443、模具与注射机安装模具部分相关尺寸校核（1）、模具厚度（闭合高度）模具闭合高度必须满足以下公式式中 -注射机允许的最大模厚 -注射机允许的最小模厚本设计中模具厚度为280mm 180H500，符合要求（2）、开模行程（S）的校核模具开模后为了便于取出制件，要求有足够的开模距离，所谓开模行程是指模具开合过程中动模固定板的移动距离。注塑机的开模行程是有限的，设计模具必须校核所选注射机的开模行程，以便与模具的开模距离相适应。对于卧式注射机，其开模行程与模具厚度有关，对于多分型面注射模应有：式中 -推出距离 -包括浇注系统凝料在内的塑件高度 =（水口料的长度+2030）本设计中 =500 = 90 mm =90+30=120 mm总的开模距离需要H=120mm以上经计算，符合要要求。（3）、顶出装置的校核在设计模具推出机构时，需校核注射机顶出的顶出形式，要注意在两侧顶出时模具推板的面积应能覆盖注射机的双顶杆，注射机的最大顶出距离要保证能将塑件从模具中脱出。海天160XB型注射机为两侧推出机构。经检查能满足将模具脱出的要求。第5章注射模具结构设计51 分型面的设计将模具适当地分成两个或几个可以分离的主要部分，它们的接触表面分开时能够取出塑件及浇注系统凝料，当成型时又必须接触封闭，这样的接触表面称为分型面，它是决定模具结构的重要因素，每个塑件的分型面可能只有一种选择，也可能有几种选择。合理地选择分型面是使塑件能完好的成型的先决条件。选择分型面时，应从以下几个方面考虑：1）分型面应选在塑件外形最大轮廓处；2）使塑件在开模后留在动模上；3）分型面的痕迹不影响塑件的外观；4）浇注系统，特别是浇口能合理的安排；5）使推杆痕迹不露在塑件外观表面上；6）使塑件易于脱模。综合考虑各种因素，并根据本模具制件的外观特点，受用平面分型面，并选择在塑件的最大平面处，开模后塑件留在动模一侧，分型面的选择52 型腔的布局型腔的布局与浇注系统的布置密切相关,型腔的排布应使每个型腔都通过浇注系统从总压力中均等的分得所需的压力,以保证塑料熔体均匀地充满每个型腔,使各型腔的塑件内在质量均一稳定。这就要求型腔与主流道之间的距离尽可能短，同时采用平衡流道。型腔布局由图所示。由于本设计中塑件是上下两部分配合装配使用，需要相同的注射工艺参数，以达到高的成功率，模具采用侧浇口，并采用对称式布局，以求达到良好的浇注质量。图（4）型腔布局方式53 浇注系统的设计浇注系统是指注射模中从主流道始端到型腔之间的熔体进料通道，浇注系统可分为普通流道浇注系统和无流道凝料浇注系统两类，本设计中采用普通点浇口浇注系统。正确设计浇注系统对获得优质的塑料制品极为重要。531 浇注系统组成普通流道浇注系统的组成一般包括以下几个部分。1主浇道 2第一分浇道 3第二分浇道 4第三分浇道5浇口 6型腔 7冷料穴532 确定浇注系统的原则在设计浇注系统时应考虑下列有关因素：a)、塑料成型特性：设计浇注系统应适应所用塑料的成型特性的要求，以保证塑件质量。b)、模具成型塑件的型腔数：设置浇注系统还应考虑到模具是一模二腔或一模多腔，浇注系统需按型腔布局设计。c)、塑件大小及形状：根据塑件大小，形状壁厚，技术要求等因素，结合选择分型面同时考虑设置浇注系统的形式、进料口数量及位置，保证正常成型，还应注意防止流料直接冲击嵌件及细弱型芯受力不均以及应充分估计可能产生的质量弊病和部位等问题，从而采取相应的措施或留有修整的余地。d)、塑件外观：设置浇注系统时应考虑到去除、修整进料口方便，同时不影响塑件的外表美观。e)、冷料：在注射间隔时间，喷嘴端部的冷料必须去除，防止注入型腔影响塑件质量，故设计浇注系统时应考虑储存冷料的措施6。 533 主流道的设计流道是浇注系统中从注射机喷嘴与模具相接触的部分开始，到分流道为止的塑料熔体的流动通道。（1）、主流道的尺寸设计中选用的注射机为海天160XB，其喷嘴直径为3.5，喷嘴球面半径为16，根据图（6），主流道各具体尺寸如下：浇注系统与定位环、浇口套（2）、主流道衬套的形式选用如图所示类型的衬套，这种类型可防止衬套在塑料熔体反作用下退出定模。将主流道衬套和定位球设计成两个零件，然后配合固定在模板上，衬套与定模板的配合采用。图（7）主流道衬套及其固定形式（3）、主流道衬套的固定主流道衬套的固定，采用2个M5X20的螺丝直接锁附固定。534 分流道的设计分流道是指主流道末端与浇口之间这一段塑料熔体的流动通道，分流道应能满足良好的压力传递和保持理想的填充状态。本设计中由于塑件排布比较紧凑,且采用侧浇口。如图所示。主流道和点浇口的位置535 浇口的设计浇口又叫进料口，是连接分流道与型腔的通道。它有两个功能：一是对塑料熔体流入型腔起着控制作用；另一个是当注射压力撤销后封锁型腔，使型腔中尚未固化的塑料不会倒流。常向的浇口形式有直接浇口，侧浇口，点式浇口，扇形浇口，圆盘式浇口，环形浇口等。浇口的位置选择原则：浇口的位置与塑件的质量有直接影响。在确定浇口位置时，应考虑以下几点： 1. 熔体在型腔内流动时，其动能损失最小。要做到这一点必须使 1)流程(包括分支流程)为最短； 2)每一股分流都能大致同时到达其最远端； 3)应先从壁厚较厚的部位进料； 4)考虑各股分流的转向越小越好。2. 有效地排出型腔内的气体。根据浇口选用原则和为保证塑件表面质量及美观效果，采用侧浇口。浇口一般尺寸如CAD图所示，根据此图结合实际选用适当值。536 冷料穴的设计主流道的末端需要设置冷料穴以往上制品中出现固化的冷料。因为最先流入的塑料因接触温度低的模具而使料温下降，如果让这部分温度下降的塑料流入型腔会影响制品的质量，为防止这一问题必须在没塑料流动方向在主流道末端设置冷料穴以便将这部分冷料存留起来。冷料穴一般开设在主流道对面的动模板上，其标称直径与主流道直径相同或略大一些，这里取为，最终要保证冷料体积小于冷料穴体积。冷料穴的z形式有多种，这里采用倒锥形的冷料穴拉出主流道凝料的形式。它与推杆配用，开模时倒锥形的冷料穴通过内部的冷料先将主流道凝料拉出定模，最后在推杆的作用下将冷料和和主流道凝料随制品一起被顶出动模。如上图（8）所示。54 注射模成型零部件的设计7模具闭合时用来填充塑料成型制品的空间称为型腔。构成模具型腔的零部件称成型零部件。一般包括凹模、凸模、型环和镶块等。成型零部件直接与塑料接触，成型塑件的某些部分，承受着塑料熔体压力，决定着塑件形状与精度，因此成型零部件的设计是注射模具的重要部分。成型零部件在注射成型过程中需要经常承受温度压力及塑料熔体对它们的冲击和摩擦作用，长期工作后晚发生磨损、变形和破裂，因此必须合理设计其结构形式，准确计算其尺寸和公差并保证它们具有足够的强度、刚度和良好的表面质量。541 成型零部件结构设计成型零部件结构设计主要应在保证塑件质量要求的前提下，从便于加工、装配、使用、维修等角度加以考虑。1）、凹模的设计凹模也称为型腔，是用来成型制品外形轮廓的模具零件，其结构与制品的形状、尺寸、使用要求、生产批量及模具的加工方法等有关，常用的结构形式有整体式、嵌入式、镶拼组合式和瓣合式四种类型。本设计中采用整体式凹模，其特点是结构简单，牢固可靠，不容易变形，成型出来的制品表面不会有镶拼接缝的溢料痕迹，还有助于减少注射模中成型零部件的数量，并缩小整个模具的外形结构尺寸。不过模具加工起来比较困难，要用到数控加工或电火花加工。型腔3D图2）、凸模的设计本设计中零件结构较为简单，深度不大，但经过对塑件实体的仔细观察研究发现，塑件采用的是整体式型芯。这样的型芯加工方便，便于模具的维护，型芯与动模板的配合可采用。型芯3D图542 成型零部件工作尺寸的计算成型零部件工作尺寸是指成型零部件上直接决定塑件形状的有关尺寸，主要有型腔和型芯的径向尺寸，型腔的深度尺寸和型芯的高度尺寸，型芯和型芯之间的位置尺寸，以及中心距尺寸等。在模具设计时要根据塑件的尺寸及精度等级确定成型零部件的工作尺寸及精度等级。影响塑件尺寸精度的主要因素有塑件的收缩率，模具成型零部件的制造误差，模具成型零部件的磨损及模具安装配合方面的误差。这些影响因素也是作为确定成型零部件工作尺寸的依据。由于按平均收缩率、平均制造公差和平均磨损量计算型芯型腔的尺寸有一定的误差（因为模具制造公差和模具成型零部件在使用中的最大磨损量大多凭经验决定），这里就只考虑塑料的收缩率计算模具盛开零部件的工作尺寸。塑件经成型后所获得的制品从热模具中取出后，因冷却及其它原因会引起尺寸减小或体积缩小，收缩性是每种塑料都具有的固有特性之一，选定ABS材料的平均收缩率为0.5%，刚计算模具成型零部件工作尺寸的公式为：式中 A 模具成型零部件在常温下的尺寸 B 塑件在常温下实际尺寸成型零部件工作尺寸的公差值可取塑件公差的1/31/4，或取IT78级作为模具制造公差。在此取IT8级，型芯工作尺寸公差取IT7级。模具型腔的小尺寸为基本尺寸，偏差为正值；模具型芯的最大尺寸为基本尺寸，偏差为负值，中心距偏差为双向对称分布。各成型零部件工作尺寸的具体数值见图纸。55 排气结构设计排气是注射模设计中不可忽视的一个问题。在注射成型中，若模具排气不良，型腔内的气体受压缩将产生很大的背压，阻止塑料熔体正常快速充模，同时气体压缩所产生的热使塑料烧焦，在充模速度大、温度高、物料黏度低、注射压力大和塑件过厚的情况下，气体在一定的压缩程度下会渗入塑料制件内部，造成气孔、组织疏松等缺陷。特别是快速注射成型工艺的发展，对注射模的排气系统要求就更为严格。在塑料熔体充模过程中，模腔内除了原有的空气外，还有塑料含有的水分在注射温度下蒸发而成的水蒸气、塑料局部过热分解产生的低分子挥发性气体，塑料中某些添加剂挥发或化学反应所生成的气体。常用的排气方式有利用配合间隙排气，在分型面上开设排气槽排气，利用推杆运动间隙排气等。由于本次设计中模具尺寸不大，本设计中采用间隙排气的方式，而不另设排气槽，利用间隙排气，以不产生溢料为宜，其值与塑料熔体的粘度有关。56 脱模机构的设计塑件从模具上取下以前还有一个从模具的成型零部件上脱出的过程，使塑件从成型零部件上脱出的机构称为脱模机构。主要由推出零件，推出零件固定板和推板，推出机构的导向和复位部件等组成。561 脱模机构的选用原则（1）使塑件脱模时不发生变形（略有弹性变形在一般情况下是允许的，但不能形成永久变形）；（2）推力分布依脱模阻力的的大小要合理安排；（3）推杆的受力不可太大，以免造成塑件的被推局部产生隙裂；（4）推杆的强度及刚性应足够，在推出动作时不产生弹性变形；（5）推杆位置痕迹须不影响塑件外观；562 脱模机构类型的选择推出机构按其推出动作的动力来源分为手动推出机构，机动推出机构，液压和气动推出机构。根据推出零件的类别还可分为推杆推出机构、套管推出机构、推板推出机构、推块推出机构、利用成型零部件推出和多元件综合推出机构等。本设计中采用推板加推杆推出机构使塑料制件顺利脱模。563 推杆机构具体设计（1）、推杆布置该塑件采用了2mm大小有托推杆，3mm的直推杆，其分布情况如图（10）所示，这些推杆均匀的分布在产品边缘处，使制品所受的推出力均衡。图（10）推杆布置（2）、推杆的设计本设计中采用台肩形式的圆形截面推杆，设计时推杆的直径根据不同的设置部位选用不同的直径，见图（0）。推杆端平面不应有轴向窜动。推杆与推杆孔配合一般为，其配合间隙不大于所用溢料间隙，以免产生飞边，ABS塑料的溢料间隙为。 57 注射模温度调节系统在注射模中，模具的温度直接影响到塑件的质量和生产效率。由于各种塑料的性能和成型工艺要求不同，对模具温度的要求也不相同。一般注射到模具内的塑料粉体的温度为左右，熔体固化成为塑件后，从左右的模具中脱模、温度的降低是依靠在模具内通入冷却水，将热量带走。对于要求较低模温（一般小于）的塑料，如本设计中的聚苯乙烯ABS，仅需要设置冷系统即可，因为可以通过调节水的流量就可以调节模具的温度。模具的冷却主要采用循环水冷却方式，模具的加热有通入热水、蒸汽，热油和电阻丝加热等。571 温度调节对塑件质量的影响注射模的温度对于塑料熔体的充模流动、固化成型、生产效率以及制品的形状和尺寸精度都有影响，对于任一个塑料制品，模具温度波动过大都是不利的。过高的模温会使塑件在脱模后发生变形，若延长冷却时间又会使生产率下降。过低的模温会降低塑料的流动性，使其难于充模，增加制品的内应力和明显的熔接痕等缺陷。模具冷却水路图 572 冷却系统之设计规则设计冷却系统的目的在于维持模具适当而有效率的冷却。冷却孔道应使用标准尺寸，以方便加工与组装。设计冷却系统时，模具设计者必须根据塑件的壁厚与体积决定下列设计参数：冷却孔道的位置与尺寸、孔道的长度、孔道的种类、孔道的配置与连接、以及冷却剂的流动速率与热传性质。(1) 冷却管路的位置与尺寸塑件壁厚应该尽可能维持均匀。冷却孔道最好设置是在凸模块与凹模块内，设在模块以外的冷却孔道比较不易精确地冷却模具。通常，钢模的冷却孔道与模具表面、模穴或模心的距离应维持为冷却孔道直径的12倍，冷却孔道之间的间距应维持35倍直径。冷却孔道直径通常为612 mm（7/169/16英吋），在此取6mm。 58 模架及标准件的选用581 模架的选用1、确定模具的基本类型注射模具的分类方式很多，此处是介绍的按注射模具的整体结构分类所分的典型结构如下：单分型面注射模、双分型面注射模、带有活动成型零件的模、侧向分型抽芯注射模、定模带有推出机构的注射模、自动卸螺纹的注射模、热流道注射模。2、模架的选择根据对塑件的综合分析，确定该模具是单分型面的模具，由GB/T12556.1-12556.2-1990塑料注射模中小型模架可选择CI型的模架，其基本结构如下：DI型模具定模采用两块模板，动模采用一块模板，又叫两板模，大水口模架，适合侧浇口，潜伏式浇口，采用斜导柱侧抽芯的注射成形模具。由分型面分型面的选择而选择模具的导柱导套的安装方式，经过考虑分析，导柱导套选择选正装。根据所选择的模架的基本型可以选出对应的模板的厚度以及模具的外轮廓尺寸，经过计算可以知道该模具是一模二腔的模具，而型腔之间的距离在20-30mm之间，把型腔排列成一模二腔可侧得长为190mm，宽为120mm，模架的长L=190+复位杆的直径+螺钉的直径+型腔壁厚350mm，模架的宽W=120+复位杆的直径+型腔壁厚270mm。根据内模仁的尺寸，在计算完模架的长宽以后，还需要考虑其他螺丝导柱等零件对模架尺寸的影响，在设计中避免干涉。在此，由于有斜导柱侧抽芯机构，还需要考虑侧抽芯对模具设计中模架外形尺寸的影响。所以就取BL=270x350的模架，塑件的厚度为7.5mm，塑件的全部胶位都留在定模部分，该模具型腔结构简单，型芯、型腔的固定是固定总高度的加30-50mm，B板的厚度取80mm，满足强度要求，A板为70mm，C板为120mm（C的选择应考虑推出机构的推出距离是否满足推出的高度）在本设计中，因为采用龙记的DCI4040标准模架，其标准模脚的高度为80mm，完全满足顶出要求。综上所述所选择的模架的型号为：LKM CI-2735-A70-B80-C8058 侧向抽芯机构类型选择一般指的模具的行位机构，即凡是能够获得侧向抽芯或侧向分型以及复位动作来拖出产品倒扣，低陷等位置的机构。下图列出模具的常用行位结构。1.从作用位置分为下模行位、上模行位、斜行位（斜顶） 2.从动力来分，为机动侧向行位机构和液压（气压）侧向行位机构。斜导柱侧向抽芯机构设计计算是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。如图所示： 1、侧向分型与抽芯机构的类型（1）手动抽芯（2）液压或气动抽芯（3）机动抽芯2、抽心距：S=H+(3-5)其中,S为抽芯机构需要行走的总距离，H为通过测量出来的产品抽芯距离（可以通过3D或2D进行实际测量）3-5MM为产品抽芯后的安全距离本设计中，抽芯距离小，抽芯5-8mm即可。3、抽芯力：将塑料制品从包紧的侧型芯上脱出时所需克服的阻力称为抽芯力。抽芯力F=PA(fcos+sin)p-塑料制品收缩对型芯单位面积的正压力，通常取812Mpa;A-塑料制品包紧型芯的侧面积，f-磨擦系数，取0.10.2 -脱模斜度，一般就是几度而已。F-单位为N本设计中，抽芯的倒扣圆柱非常之小，抽芯力可以忽略，在此不做计算斜导柱抽芯机构（1）斜导柱抽芯机构的结构及其设计1）斜导柱的设计斜导柱的结构设计A、斜导柱的形状，在此套模具中，我们采用标准的斜导柱形式，含有胚头示。可以直接购买标准件。B、斜导柱的材料：45钢、T8、T10或者20钢经渗碳处理，淬火硬度在55HRC以上，表面粗糙度为Ra0.8mRa1.6m。C、斜导柱与其固定的模板之间采用过渡配合H7/m6。D、斜导柱倾斜角的确定：通常取1520，一般不大于25E、斜导柱的长度计算：F、斜导柱直径的计算：查表（2）滑块的设计滑块设计的要点在于滑块与侧向型芯连接以及注射成型时制品尺寸的准确性和移动的可靠性，滑块分为整体式和组合式两种。滑块材料常用45钢或T8、T10等制造，要求硬度在HRC40以上。（3）导滑槽设计1）导滑槽与滑块导滑部分采用间隙配合，一般采用H8/f8。2）滑块的滑动配合长度通常要大于滑块宽度的1.5倍，而保留在导滑槽内的长度不应小于导滑配合长度的2/3，3）导滑槽材料通常用45钢制造，调质至HRC 28HRC32，（4）滑块定位装置设计，由于我们采用的是后模行位的形式，根据生产的实际情况，采用行位压板的方式，主要作用为固定与导向
