压缩机活塞组件设计【6张图纸】【课程】

压缩机活塞组件设计

13页  1700字数+说明书+4张CAD图纸

压缩机活塞组件设计说明书.doc

活塞.dwg

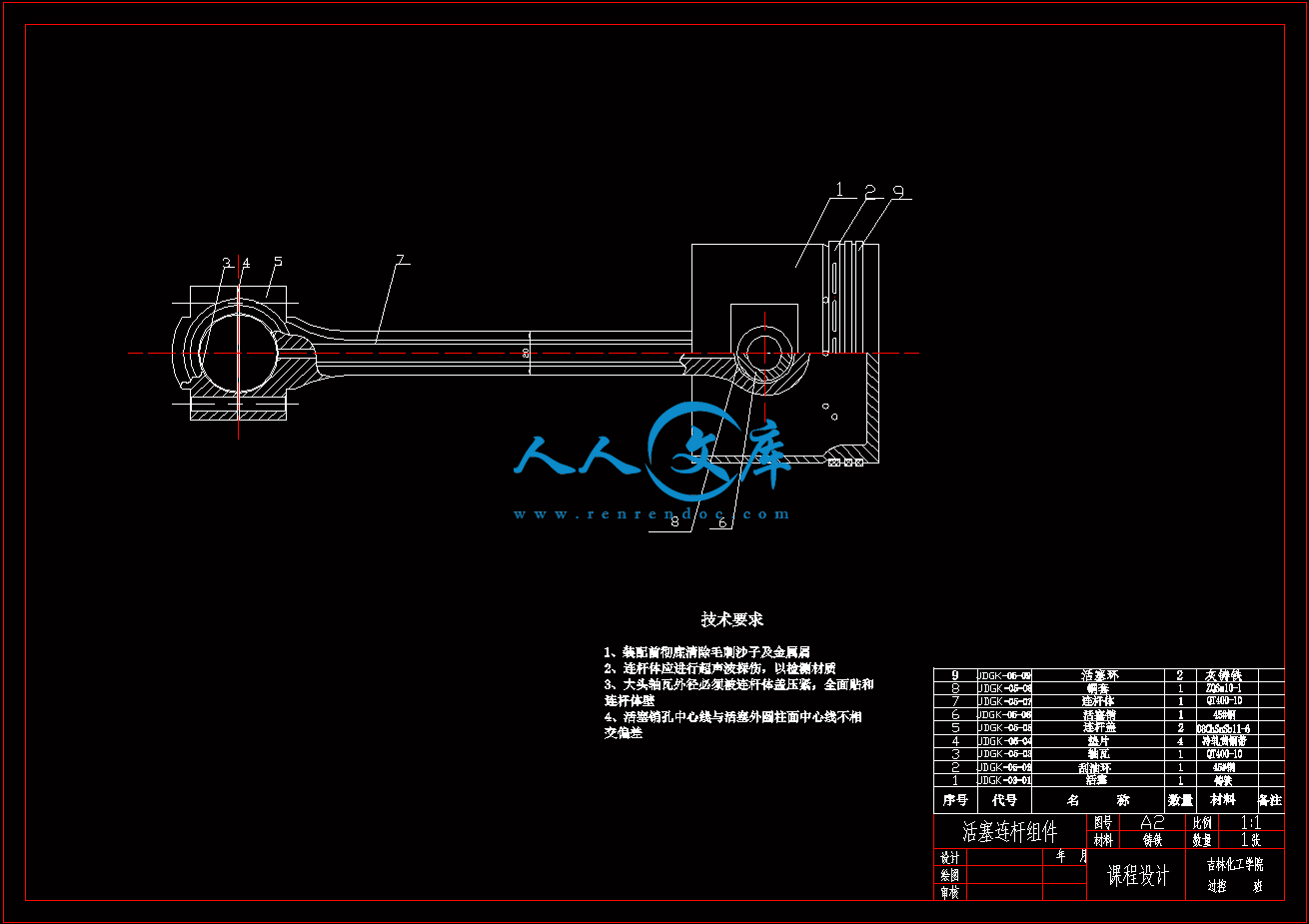

装配图.dwg

连杆.dwg

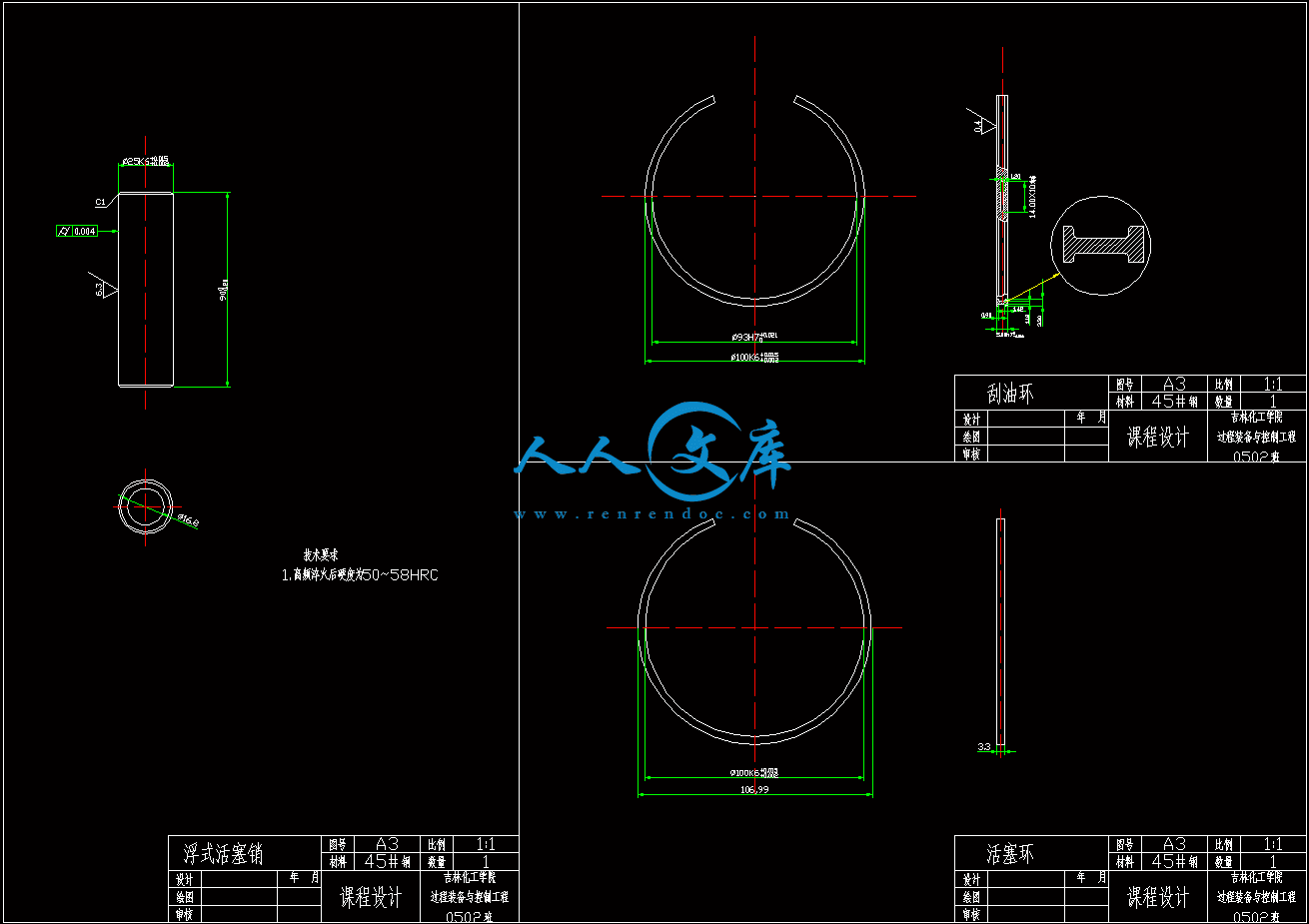

销柱_活塞环_刮油环.dwg

目录

前言………………………………………………………………… 1

目录………………………………………………………………… 2

第一章  结构计算……………………………………… 3

第二章  结构的校核……………………………………… 4

第三章  连杆的计算……………………………………… 6

第四章  连杆的校核……………………………………… 8

设计小结…………………………………………………………… 14

参考文献…………………………………………………………… 15

前 言

　　　本次课程设计于2008年11月中旬开始，经历了两周时间的设计，时间仓促，设计任务较重。设计过程中或多或少的存在一些错误。希望审阅者提出宝贵意见，以便及时改正，力争达到合格要求。

　　　本次设计的内容：明确课程设计的目的、内容和进行方式，设备设计的一般过程，课程设计中注意的一些问题。具体的设计过程是审阅题目要求，计算，核算，制图，最后修改，总结等。整个过程都要求严谨、求实，经过细心计算、校核，具有一定参考价值。

结构计算

1活塞的结构形式

  承压面轴向宽度：H=（0.3---2）D. 二级缸

　　 活塞直径:

选取  活塞环尺寸；

     二级

     径向厚度

     轴向高度

     参考资料结构计算

1活塞的结构形式

  承压面轴向宽度：H=（0.3---2）D. 二级缸

　　 活塞直径:

选取  活塞环尺寸；

     二级

     径向厚度

     轴向高度

2活塞环材料

活塞环材料选取：灰铸铁。

结构形式：采用直开口形整体式活塞环：

环槽宽度H=4.5mm

则支撑环高度：

 ----吸气温度；----排气温度

　=（20+273）=334K

　334-273=61

Π级

所以支撑环高度h取4.5合理。

3活塞环数目

　　=，选取2个活塞环。

4校核

　　作用在摩擦件投影面上的单位压力。

　　　―――气体压力平均值．

　　　　　　　　Ｑ―――张力环的张力．　　　本设计取消张力环．

　　　　　　（Ｋ＝１.４）为进气压力．

　　二级缸：

活塞平均速度

　　所以环数目足够，N=2。

H-----环槽的轴向宽度。

K-----安全系数。K=1.2~1.3   K=1.25

-----轴向热胀系数  =

-----初始温度

             -----活塞环工作温度

             其中    ----吸气温度

　　[1] 《过程流体机械》  姜培正   化学工业出版社

　　 [2] 机械设计课程设计》  唐增宝  常建娥     华中科技大学出版社

　　[3] 《活塞式压缩机设计》   机械工业出版社
