　　　工件的年生产量是确定机床夹具总体方案的重要依据之一。如工件的年生产量很大，可采用多工件加工、机动夹紧或自动化程度较高的设计方案，采用此方案时，机床夹具的结构较复杂，制造成本较高；如工件的年生产量不大，可采用单件加工，手动夹紧的设计方案，以减小机床夹具的结构复杂程度及夹具的制作成本。如5万件以上夹具复杂用全自动化的设备，5000件小批量生产用手动设备。

1.2生产条件

1、卧式铣床：X6012、X60（6H80Γ）、X60W（6H80）、X602、X61（6H81Γ）、X6H81、X6030、X6130、X2、（6H82Γ）、X62W（6H82）、X6232、X6232A、X63、（6H83Γ）X63W、6H83Y、6H83、B1-169A、6H81A、FU2A、4FWA、FA5H、FA5U、IAE、X3810。

2、立式铣床：X50、X51（6H11）、X52、X52k（6H12）、X53、X53k（6H13）、X53T（FA5V）、X5430A、X50T、X5350、XS5040、X518、6П10、F1-250、F2-250、FA4AV、652、VF222、FSS、FB40V、6H13П，FYA41M、4MK-V、UF/05-135、6A54、ΓФ300、ΓФ173M-12。

3、数控立式铣床：XsK5040Ⅲ。

4、键槽铣床：x920（692A）、4205、XZ9006、ДФ60A。

5、万能工具铣：x8119（678M）、x8126（679）、x8140、680。一、认真执行《金属切削机床通用操作规程》有关规定。

（1）台式铣床：小型的用于铣削仪器、仪表等小型零件的铣床。

（2）悬臂式铣床：铣头装在悬臂上的铣床，床身水平布置，悬臂通常可沿床身一侧立柱导轨作垂直移动，铣头沿悬臂导轨移动。

（3）滑枕式铣床：主轴装在滑枕上的铣床，床身水平布置，滑枕可沿滑鞍导轨作横向移动，滑鞍可沿立柱导轨作垂直移动。

（4）龙门式铣床：床身水平布置，其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上，可沿其导轨移动。通常横梁可沿立柱导轨垂向移动，工作台可沿床身导轨纵向移动。用于大件加工。

（5）平面铣床：用于铣削平面和成型面的铣床，床身水平布置，通常工作台沿床身导轨纵向移动，主轴可轴向移动。它结构简单，生产效率高。

（6）仿形铣床：对工件进行仿形加工的铣床。一般用于加工复杂形状工件。

（7）升降台铣床：具有可沿床身导轨垂直移动的升降台的铣床，通常安装在升降台上的工作台和滑鞍可分别作纵向、横向移动。

（8）摇臂铣床

　　　摇臂装在床身顶部，铣头装在摇臂一端，摇臂可在水平面内回转和移动，铣头能在摇臂的端面上回转一定角度的铣床。

（9）床身式铣床：工作台不能升降，可沿床身导轨作纵向移动，铣头或立柱可作垂直移动的铣床。

1.3零件工艺分析

本次课设是要为此图1-3-1中的槽的夹具，最终实现将工件定位，更加精确和方便的完成铣漕工作，并保证能夹紧工件，

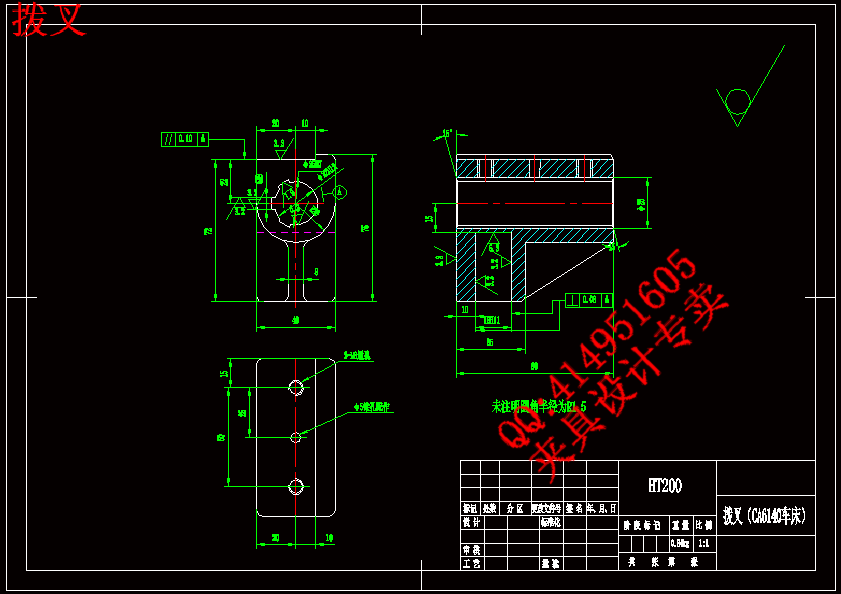

全部文件.gif 拨叉.gif




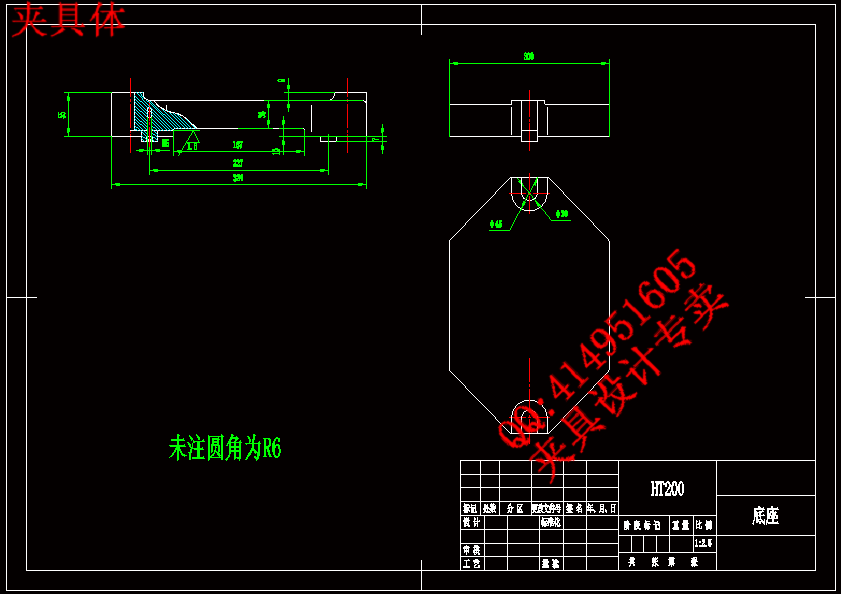

装配图.gif 夹具体.gif

========================================

有疑问可以咨询QQ：414951605或1304139763

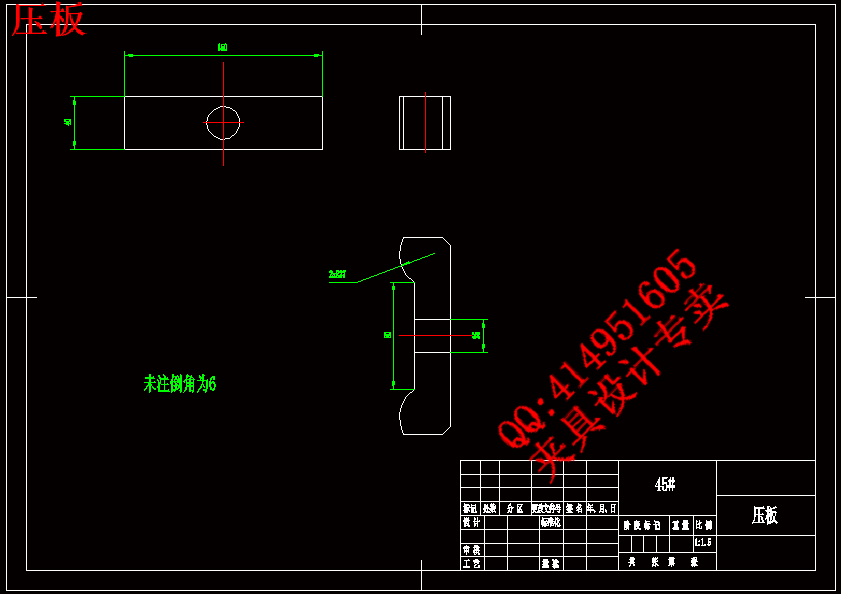

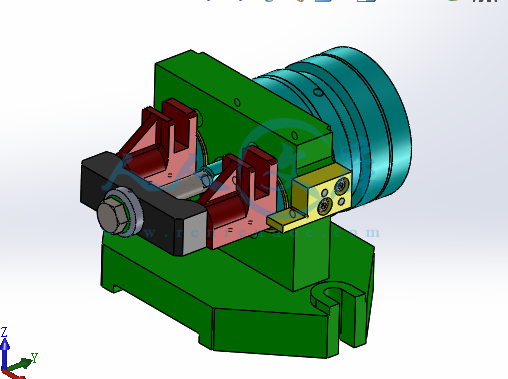

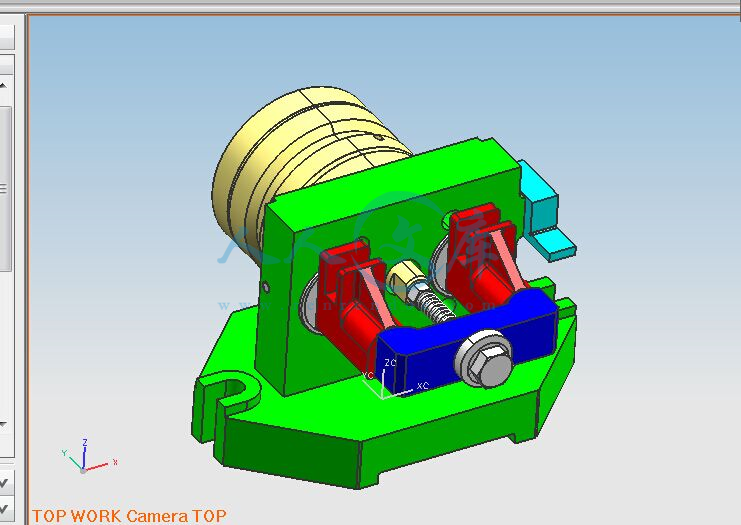

以下提供三维装配图截图，购买可以得到组成装配图上零件的所有三维源文件，

此三维源文件请联系QQ单独购买获得






内容简介：: 机械制造基础课程设计设计题目：制定拨叉零件的加工工艺设计铣尺寸18H11槽的铣床夹具班级：机械03-1班学生：张盛岩指导教师：敖晓春哈尔滨理工大学2006-9-25目录设计任务书一、零件的分析(3)二、工艺规程设计(3) （一）、确定毛坯的制造形式(3) （二）、基面的选择(3)（三）、制订工艺路线(3)（四）、机械加工余量、工序尺寸及毛坯尺才的确定(4)（五）、确定切削用量及基本工时(5)三、夹具设计(11)四、参考文献(13) 哈尔滨理工大学机械制造工艺及夹具课程设计任务书设计题目：制定拨叉F零件的加工工艺，设计铣尺寸18H11槽的铣床夹具设计要求：1.中批生产；2.尽量选用通用设备。设计内容：1.填写设计任务书； 2.制订一个中等零件的加工工艺过程，填写工艺过程卡和工序卡各一张； 3.设计指导教师指定的工序夹具，绘制全套夹具图纸，要求用计算机绘图； 4.编写设计说明书一份，按照毕业论文的格式写，要求打印文稿。班级：机械03-1班学生：张盛岩指导教师：敖晓春 2006年9月25日一、零件的分析（一）零件的工艺分析拨叉这个零件从零件图上可以看出，它一共有两组加工表面，而这二组加工表面之间有一定的位置要求，现将这二组加工表面分述如下：1以25mm孔为中心的加工表面。这一组加工表面包括：25H7mm的l六齿花键孔及倒角，尺寸为80与花键孔垂直的两端面，尺寸为18H11与花键孔垂直的通槽。2 与25mm花键孔平行的表面。这一组加工表面包括：与花键孔中心轴线相距22的上表面，与上表面垂直的二个M8通孔和一个 5锥孔。这两组加工表面之间有着一定的位置要求，主要是：1 上表面与25mm花键孔中心线平行度为0.10；2 18H11通槽两侧面与与25mm花键孔中心线的垂直度为0.08。由以上分析可知，对于这二组加工表面而言，我们可以先加工其中一组表面，然后借助于专用夹具进行另一组表面的加工，并且保证它们之间的位置精度要求。二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200，考虑到该零件在车床中的受力并保证零件的工作可靠性，零件为中批生产，而且零件的尺寸不大，因此，毛坯可采用金属模砂型铸造。（二）基面的选择基准面选择是工艺规程设计中的重要工作之一。基面选择的正确与合理，可以使加工质量得到保证，生产效率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。粗基准的选择：以上下表面和两侧面作为粗基准，以消除，三个自由度，用以消除，三个自由度，达到完全定位。对于精基准而言，根据基准重合原则，选用设计基准作为精基准。（三）制订工艺路线制订工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求得到合理的保证。在生产纲领为中批生产的条件下，可以考虑采用万能性机床配以专用夹具来提高生产效率。除此以外，还应当考虑经济效率，以便使生产成本尽量下降。 1.工艺路线方案一工序铣端面。工序钻、扩花键底孔22mm。工序内花键孔倒角。工序拉花键孔。工序铣上、下表面。工序钻2M8孔，5mm锥孔。工序铣通槽18H11。工序攻螺纹2M8。工序去毛刺。工序检查。2.工艺路线方案二工序铣端面。工序钻、扩花键底孔22mm。工序内花键孔倒角。工序铣上、下表面。工序钻2M8孔，5mm锥孔。工序铣通槽18H11。工序拉花键孔。工序攻螺纹2M8。工序去毛刺。工序检查。工艺方案的比较与分析：上述两个工艺方案的特点在于：方案一是先拉花键孔，再以该花键孔为基准加工其余平面；方案二是先加工上下面，再加工花键孔。两相比较可以看出，方案一可以避免加工上表面和槽的设计基准和加工基准不重合的问题，而方案而不能，所以选用方案一作为零件的加工工序。（四）机械加工余量、工序尺寸及毛坯尺寸的确定 “拨叉”零件材料为HT200，毛坯重量约为1.00Kg，生产类型为中批生产，采用金属砂型铸造。根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 铣端面考虑左端面的粗糙度Ra为3.2，参照机械制造工艺设计手册以下简称“手册”，表143，确定工序尺寸为 Z=3.0mm，其中粗加工的加工余量Z=2.0mm，精加工的加工余量Z=1.0mm。右端面没有粗糙度要求，只要求粗加工，所以余量定位3.0。2. 花键孔（6-25H722H126H11）。要求花键孔为外径定心，故采用拉削加工。内孔22H12：钻孔：20扩钻：22 2Z=2.0拉花键孔（6-25H722H126H11）花键孔要求外径定心，花键内径拉削时的加工余量为孔的公差0.17。3铣表面根据“手册”表149，取上表面的机械加工余量为4.0，下表面的余量为3.0。粗铣上表面 Z=3.0精铣上表面的台阶面 Z=1.0粗铣下表面 Z=3.04. 铣通槽18H11粗铣16 2Z=4.0半精铣18 2Z=2.0毛坯制造尺寸及技术要求见毛坯图。（五）确定切削用量及基本工时工序：铣端面。1）粗铣左端面=0.25mm/Z (表3-28)=0.35m/s（21m/min） (表3-30)采用高速三面刃铣刀，d=175mm,齿数Z=16。 n=0.637r/s (38.2r/min)按机床选取n=31.5r/min=0.522r/s （表417）故实际切削速度=0.29m/s切削工时 l=75mm，l=175mm，l=3mm t= =121.2s=2.02min 2）粗铣右端面粗铣右端面的进给量、切削速度和背吃刀量与粗铣左端面的切削用量相同。切削工时l=45mm，l=175mm，l=3mm t= =106.8s=1.78min 3）精铣左端面 =0.10mm/Z (表3-28)=0.30m/s（18m/min） (表3-30)采用高速三面刃铣刀，d=175mm,齿数Z=16。 n=0.546r/s (32.76r/min)按机床选取n=31.5r/min=0.522r/s （表417）故实际切削速度=0.29m/s切削工时 l=75mm，l=175mm，l=3mm t= =302.92s=5.05min工序：钻、扩花键底孔1）钻孔 20f=0.75mm/rK=0.750.95=0.71/s (表338) =0.35m/s （21m/min）（表342） n=5.57r/s (334r/min) 按机床选取 n=338r/min=5.63r/s 故实际切削速度 =0.35m/s 切削工时 l=80mm，l= 10mm，l=2mm t= =23s （0.4min）2）扩孔 22f=1.07 (表354) =0.175m/s （10.5m/min） n=2.53r/s (151.8r/min) 按机床选取 n=136r/min=2.27r/s 故实际切削速度 =0.16m/s 切削工时 l=80mm，l= 3mm，l=1.5mm t= =35s （0.6min）工序：倒角1.0715 f=0.05/r (表317) =0.516m/s （参照表321） n=6.3r/s (378r/min) 按机床选取 n=380r/min=6.33r/s 切削工时 l=2.0mm，l= 2.5mm， t= =14s （0.23min）工序：拉花键孔单面齿升 0.05 （表386） v=0.06m/s （3.6m/min）（表388）切削工时（表721） t=式中：h单面余量1.5（由 22 25）； l拉削表面长度80；考虑标准部分的长度系数，取1.20； K考虑机床返回行程的系数，取1.40； V切削速度3.6m/min； S拉刀同时工作齿数 Z=L/t。 t拉刀齿距， t=(1.251.5)=1.35=12 Z=L/t=80/126齿 t=0.15min (9s)工序：铣上、下表面 1）粗铣上表面的台阶面 =0.15mm/Z (表3-28)=0.30m/s（18m/min） (表3-30)采用高速三面刃铣刀，d=175mm,齿数Z=16。 n=0.546r/s (33r/min)按机床选取n=30r/min=0.5r/s （表417）故实际切削速度=0.27m/s切削工时 l=80mm，l=175mm，l=3mm t= =215s=3.58min 2）精铣台阶面 =0.07mm/Z (表3-28)=0.25m/s（18m/min） (表3-30)采用高速三面刃铣刀，d=175mm,齿数Z=16。 n=0.455r/s (33r/min)按机床选取n=30r/min=0.5r/s （表417）故实际切削速度=0.27m/s切削工时 l=80mm，l=175mm，l=3mm t= =467s=7.7min 3）粗铣下表面保证尺寸75 本工步的切削用量与工步1）的切削用量相同切削工时 l=40mm，l=175mm，l=3mm t= =181.7s=3.03min 工序：钻2-M8底孔（ 6.80） f=0.36/r (表338) =0.35m/s （参照表342） n=16.39r/s (983.4r/min) 按机床选取 n=960r/min=16r/s 故实际切削速度=0.34m/s切削工时（表75） l=9.5mm，l= 4mm，l=3 t= =2.86 （0.048min）工序：铣槽18H11 1）粗铣 =0.10/s(表3-28)=0.30m/s（21m/min） (表3-30)采用粗齿直柄立铣刀，d=16mm,齿数Z=3。 n=5.97/s (358.2/min)按机床选取n=380r/min=6.33/s （表416）故实际切削速度=0.32/s切削工时 l=34mm，l=2mm，l=0mm t= =19s 因为要走刀两次，所以切削工时为38s。 2）精铣通槽=0.07/s(表3-28)=0. 25m/s（15m/min） (表3-30)采用细齿直柄立铣刀，d=12mm,齿数Z=5。 n=6.63s (397.8min)按机床选取n=380r/min=6.33/s （表416）故实际切削速度=0.24s切削工时 l=35mm，l=2mm，l=0mm t= =16s因为走刀两次，所以切削工时为64s。：攻螺纹2M8 v=0.35m/s (表342) n=13.9 (834min) 按机床选取n=850r/min=14.2s 故实际切削速度=0.357m/s。三、专用夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。（二）提出问题利用本夹具主要用来钻 22花键底孔。在加工本工序是，其他重要表面都还未加工，因此，在本道工序加工时，主要考虑如何保证底面的定位，如何降低劳动强度、提高劳动生产率，而精度则不是主要问题。（三）夹具设计1. 定位基准的选择由零件图可知，为了定位误差为零，选择零件的上下表面为主要定位基准面。2切削力及夹紧力计算刀具：高速钢钻头，直径d=20mm，f=0.71mm/r 钻头转速 n=5.63r/s工件材料：灰铸铁 HB=210则：切屑扭矩 M=10 （表336） =225.63200.711.05910 =53.86（Nm）轴向力 F=588.60200.711.059 =9478.8（N）其中 K=K=()=()=1.059切削功率 P=2Mn10 =23.1453.865.6310 =1.90 KW由零件定位、装夹方式可知，只有钻削时产生的轴向力能引起零件的松动。由夹紧机构产生的实际夹紧力应满足下式： P=KF式中，安全系数为基本安全系数1.5；为加工性质系数1.1；为刀具钝化系数1.2；为断续切削系数1.2。所以（N）所需的实际夹紧力为22521.6N是比较大的，为了使得整个夹具结构紧凑，决定选用铰链夹紧机构。结构形式：型单臂铰链夹紧机构夹紧时，臂的最小允许倾斜角：=15扩力比：i=3.14 活塞杆的最大拉力为： F=22521.6/3.14=7172.5N计算驱动气缸直径： F=p=7172.5式中：p压缩空气单位压力，取p=0.4MPa。 D=151按标准，取气缸直径D=150.此时，当压缩空气压力p=0.4MPa时，驱动气缸的拉力 F=7068N,则铰链机构的放大倍数i可降至： i=3.19此时，臂的最小允许倾角在20到25之间，取放大倍数为3.41。实际的夹紧力应为： P=70683.41=24101.9N这远远大于所需的22521.6N的夹紧力，因此工作是可靠的。3 位误差分析定位尺寸几公差的确定。夹具的主要是底面的一侧及顶面，并且要求不是很高，可以满足。4 夹具设计及操作的简要说明如前所述，在设计夹具时，应该注意提高劳动生产率。为此，应首先着眼于采用何种夹紧装置以减少更换工件的辅助时间。本夹具设计时，尽量使夹具体简单，紧凑。四、参考文献1.机械制造工艺学课程设计指导书机械工业出版社赵家齐编2.机械制造工艺设计手册机械工业出版社王绍俊编3.机床夹具设计哈尔滨工业大学出版社王启平编 - 15 -序言机械制造工艺学课程设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己末来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。由于能力所限，设计尚有许多不足之处，恳请老师给予指导。一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换挡，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。（二）零件的工艺分析拨叉是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，其加工内花键的精度要求较高，此外还有上端面要求加工，对精度要求也很高。其底槽侧边与花键孔中心轴有垂直度公差要求，上端面与花键孔轴线有平行度要求。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。（三）零件的工艺要求一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。其加工有四组加工：内花键孔；粗精铣上端面；粗精铣18H11底槽；钻、铰2-M8通孔，并攻丝。（1）以为主要加工面，拉内花键槽，槽数为6个，其粗糙度要求是底边，侧边，内孔粗糙度。（2）另一组加工是粗精铣上端面，表面粗糙度要求为。（3）第三组为粗精铣18H11底槽，该槽的表面粗糙度要求是两槽边，槽底的表面粗糙度要求是。（4）钻并攻丝2-M8。（四）毛坯的选择拨叉毛坯选择金属型浇铸，因为生产率很高，所以可以免去每次造型。单边余量一般在，结构细密，能承受较大的压力，占用生产的面积较小。并且此零件为中批或大批生产。二、工艺规程设计（一）工艺加工过程由以上分析可知。该拨叉零件的主要加工表面是平面、内花键和槽系。一般来说，保证平面的加工精度要比保证内花键的加工精度容易。因此，对于拨叉来说，加工过程中的主要问题是保证内花键的尺寸精度及位置精度，处理好内花键和平面之间的相互关系以及槽的各尺寸精度。由上工艺分析知，上端面与槽边均与花键轴有位置度公差，所以，保证内花键高精度是本次设计的重点、难点。（二）确定各表面加工方案一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时是加工的劳动量最小。设计和工艺是密切相关的，又是相辅相成的。对于设计拨叉的加工工艺来说，应选择能够满足内花键加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。在满足精度要求及生产率的条件下，应选择价格较底的机床。1、在选择各表面、内花键及槽的加工方法时，要综合考虑以下因素（1）要考虑加工表面的精度和表面质量要求，根据各加工表面的技术要求，选择加工方法及分几次加工。（2）根据生产类型选择，在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。（3）考虑被加工材料的性质。（4）考虑工厂或车间的实际情况，同时也应考虑不断改进现有加工方法和设备，推广新技术，提高工艺水平。（5）此外，还要考虑一些其它因素，如加工表面物理机械性能的特殊要求，工件形状和重量等。选择加工方法一般先按这个零件主要表面的技术要求选定最终加工方法。再选择前面各工序的加工方法。2、上端面与孔的加工（1）查简明机械加工工艺手册表5-3平面加工方案可以确定，上端面的加工方案为：粗铣精铣，经济加工精度等级，加工表面粗糙度为6.30.8um，适用于一般不淬硬的平面（端铣的粗糙度可以较小）。（2）加工内花键前的预制孔加工查简明机械加工工艺手册表5-2孔加工方案，由于预制孔的精度为H12，所以确定预制孔的加工方案为：一次钻孔，由于在拉削过程中才能保证预制孔表面精度，所以，在加工内花键前预制孔的精度可适当降低。（3）内花键的加工通过拉刀实现花键的加工，由于拉削的精度高，所以能满足花键表面精度，同时也能保证预制孔表面精度。（4）2-M8螺纹孔的加工加工方案为：钻，攻丝。（三）确定定位基准1、粗基准的选择选择粗基准时，考虑的重点是如何保证各加工表面有足够的余量，使不加工表面与加工表面间的尺寸、位置符合图纸要求。粗基准选择应当满足以下要求：（1）粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面，则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。（2）选择加工余量要求均匀的重要表面作为粗基准。例如：机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准，加工床身的底面，再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量，使表层保留而细致的组织，以增加耐磨性。（3）应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。（4）应尽可能选择平整、光洁、面积足够大的表面作为粗基准，以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准，必要时需经初加工。（5）粗基准应避免重复使用，因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。要从保证孔与孔、孔与平面、平面与平面之间的位置，能保证拨叉在整个加工过程中基本上都能用统一的基准定位。从拨叉零件图分析可知，选择拨叉的后端面作为拨叉加工粗基准。2、精基准的选择精基准选择的原则（1）基准重合原则。即尽可能选择设计基准作为定位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。（2）基准统一原则，应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度，避免基准转换所带来的误差，并且各工序所采用的夹具比较统一，从而可减少夹具设计和制造工作。例如：轴类零件常用顶针孔作为定位基准。车削、磨削都以顶针孔定位，这样不但在一次装夹中能加工大多书表面，而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。（3）互为基准的原则。选择精基准时，有时两个被加工面，可以互为基准反复加工。例如：对淬火后的齿轮磨齿，是以齿面为基准磨内孔，再以孔为基准磨齿面，这样能保证齿面余量均匀。自为基准原则。有些精加工或光整加工工序要求余量小而均匀，可以选择加工表面本身为基准。例如：磨削机床导轨面时，是以导轨面找正定位的。此外，像拉孔在无心磨床上磨外圆等，都是自为基准的例子。此外，还应选择工件上精度高。尺寸较大的表面为精基准，以保证定位稳固可靠。并考虑工件装夹和加工方便、夹具设计简单等。要从保证孔与孔、孔与平面、平面与平面之间的位置，能保证拨叉在整个加工过程中基本上都能用统一的基准定位。从拨叉零件图分析可知，它的内花键槽，适于作精基准使用。选择精基准的原则时，考虑的重点是有利于保证工件的加工精度并使装夹准。（四）工艺路线的拟订对于大批量生产的零件，一般总是首先加工出统一的基准。拨叉的加工的第一个工序也就是加工统一的基准。具体安排是：先加工预制孔，再以预制孔定位粗、精加工拨叉上端面、底槽、M8螺纹孔及锥孔。后续工序安排应当遵循粗精分开和先面后孔的原则。1、工序的合理组合确定加工方法以后，就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。确定工序数的基本原则：（1）工序分散原则工序内容简单，有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少，产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多，生产面积大，工艺路线长，生产管理复杂。（2）工序集中原则工序数目少，工件装，夹次数少，缩短了工艺路线，相应减少了操作工人数和生产面积，也简化了生产管理，在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少，大量生产可采用高效率的专用机床，以提高生产率。但采用复杂的专用设备和工艺装备，使成本增高，调整维修费事，生产准备工作量大。一般情况下，单件小批生产中，为简化生产管理，多将工序适当集中。但由于不采用专用设备，工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。加工工序完成以后，将工件清洗干净。清洗是在的含0.4%1.1%苏打及0.25%0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于。2、工序的集中与分散制订工艺路线时，应考虑工序的数目，采用工序集中或工序分散是其两个不同的原则。所谓工序集中，就是以较少的工序完成零件的加工，反之为工序分散。（1）工序集中的特点工序数目少，工件装，夹次数少，缩短了工艺路线，相应减少了操作工人数和生产面积，也简化了生产管理，在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少，大量生产可采用高效率的专用机床，以提高生产率。但采用复杂的专用设备和工艺装备，使成本增高，调整维修费事，生产准备工作量大。（2）工序分散的特点工序内容简单，有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少，产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多，生产面积大，工艺路线长，生产管理复杂。工序集中与工序分散各有特点，必须根据生产类型。加工要求和工厂的具体情况进行综合分析决定采用那一种原则。一般情况下，单件小批生产中，为简化生产管理，多将工序适当集中。但由于不采用专用设备，工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。由于近代计算机控制机床及加工中心的出现，使得工序集中的优点更为突出，即使在单件小批生产中仍可将工序集中而不致花费过多的生产准备工作量，从而可取的良好的经济效果。3、加工阶段的划分零件的加工质量要求较高时，常把整个加工过程划分为几个阶段：（1）粗加工阶段粗加工的目的是切去绝大部分多余的金属，为以后的精加工创造较好的条件，并为半精加工，精加工提供定位基准，粗加工时能及早发现毛坯的缺陷，予以报废或修补，以免浪费工时。粗加工可采用功率大，刚性好，精度低的机床，选用大的切前用量，以提高生产率、粗加工时，切削力大，切削热量多，所需夹紧力大，使得工件产生的内应力和变形大，所以加工精度低，粗糙度值大。一般粗加工的公差等级为IT11IT12。粗糙度为Ra=80100m。（2）半精加工阶段半精加工阶段是完成一些次要面的加工并为主要表面的精加工做好准备，保证合适的加工余量。半精加工的公差等级为IT9IT10。表面粗糙度为Ra=101.25m。（3）精加工阶段精加工阶段切除剩余的少量加工余量,主要目的是保证零件的形状位置几精度,尺寸精度及表面粗糙度,使各主要表面达到图纸要求.另外精加工工序安排在最后,可防止或减少工件精加工表面损伤。精加工应采用高精度的机床小的切前用量，工序变形小，有利于提高加工精度精加工的加工精度一般为IT6IT7，表面粗糙度为Ra101.25m。（4）光整加工阶段对某些要求特别高的需进行光整加工，主要用于改善表面质量，对尺度精度改善很少。一般不能纠正各表面相互位置误差，其精度等级一般为IT5IT6,表面粗糙度为Ra1.250.32m。此外，加工阶段划分后，还便于合理的安排热处理工序。由于热处理性质的不同，有的需安排于粗加工之前，有的需插入粗精加工之间。但须指出加工阶段的划分并不是绝对的。在实际生活中，对于刚性好，精度要求不高或批量小的工件，以及运输装夹费事的重型零件往往不严格划分阶段，在满足加工质量要求的前提下，通常只分为粗、精加工两个阶段，甚至不把粗精加工分开。必须明确划分阶段是指整个加工过程而言的，不能以某一表面的加工或某一工序的性质区分。例如工序的定位精基准面，在粗加工阶段就要加工的很准确，而在精加工阶段可以安排钻小空之类的粗加工。4、加工工艺路线方案的比较在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下，成批量生产可以考虑采用专用机床，以便提高生产率。但同时考虑到经济效果，降低生产成本，拟订两个加工工艺路线方案。见下表：表1.1加工工艺路线方案比较表工序号方案方案工序内容定位基准工序内容定位基准010前后端面底面和侧面前后端面底面和侧面020钻预制孔底面和侧面钻预制孔底面和侧面030粗、精铣上端面已加工预制孔和侧面拉内花键 25H7已加工预制孔和侧面040粗、精铣18H11底槽已加工预制孔和侧面粗、精铣18H11底槽内花键和侧面050钻2-M8、锥孔，通孔，攻丝已加工预制孔和侧面粗、精铣上端面内花键和侧面060拉内花键 25H7已加工预制孔和侧面钻2-M8、锥孔，通孔，攻丝内花键和侧面070去毛刺，清洗去毛刺，清洗080检验检验加工工艺路线方案的论证：方案、主要区别在于在加工上端面及以下工序时，所选定位基准不同，方案选用预制孔为主要定位基准，方案选用花键作主要定位基准，考虑到花键的加工精度最高，并且防止钻孔时对花键的表面精度有所损坏，所以选择第一种加工方案。由以上分析：方案为合理、经济的加工工艺路线方案。具体的工艺过程如下表：表1.2加工工艺过程表工序号工种工作内容说明010铸造金属型浇铸铸件毛坯尺寸：长：宽：高：预制孔、底槽不铸出020热处理退火去应力退火030铣前后端面专用夹具装夹；立式升降台铣床（X5032）040钻钻预制孔专用夹具装夹；立式钻床（）050铣粗、精铣上端面专用夹具装夹；立式升降台铣床（X5032）060铣铣底槽18H11，深35mm专用夹具装夹；立式升降台铣床（X5032）070钻、铰、攻丝钻通孔6.7mm攻M8螺纹专用夹具装夹；摇臂钻床组合攻丝机080拉拉内花键专用夹具装夹；卧式拉床（L6120）090去毛刺清洗100检验入库（五）拨叉的偏差，加工余量，工序尺寸及毛坯尺寸的确定拨叉的制造采用的是金属型浇铸，其材料是HT200，生产类型为中大批量生产，采用铸造毛坯。1、毛坯的结构工艺要求（1）拨叉为铸造件，对毛坯的结构工艺有一定要求：、铸件的壁厚应合适、均匀，不得有突然变化。、铸造圆角要适当，不得有尖棱、尖角。、铸件的结构要尽量简化，并要有合理的起模斜度，以减少分型面、型芯。并便于起模。、加强肋的厚度和分布要合理，以免冷却时铸件变形或产生裂纹。、铸件的选材要合理，应有较好的可铸性。（2）设计毛坯形状、尺寸还应考虑到：、各加工面的几何形状应尽量简单。、工艺基准以设计基准相一致。、便于装夹、加工和检查。、结构要统一，尽量使用普通设备和标准刀具进行加工。在确定毛坯时，要考虑经济性。虽然毛坯的形状尺寸与零件接近，可以减少加工余量，提高材料的利用率，降低加工成本，但这样可能导致毛坯制造困难，需要采用昂贵的毛坯制造设备，增加毛坯的制造成本。因此，毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。在毛坯的种类形状及尺寸确定后，必要时可据此绘出毛坯图。2、拨叉的偏差计算（1）预制孔及花键孔的偏差及加工余量计算加工预制孔时，由于铸造是没铸出，且为一次钻出，通过拉削后保证花键尺寸，预制孔尺寸，查机械加工工艺手册表2.3-54，得花键拉削余量为0.70.8mm，取0.8mm，即预制孔加工到，一次拉削到设计要求，查机械加工工艺手册表1.12-11，得花键偏差为（2）拨叉上端面的偏差及加工余量计算根据工序要求，其加工分粗、精铣加工。各工步余量如下：粗铣：参照机械加工工艺手册第1卷表3.2-23。其余量值规定为，现取。表3.2-27粗铣平面时厚度偏差取。精铣：参照机械加工工艺手册表2.3-59，其余量值规定为。铸造毛坯的基本尺寸为根据机械加工工艺手册表2.3-11,铸件尺寸公差等级选用CT7，再查表2.3-9可得铸件尺寸公差为毛坯的名义尺寸为：毛坯最小尺寸为：毛坯最大尺寸为：粗铣后最大尺寸为：粗铣后最小尺寸为：精铣后尺寸与零件图尺寸相同，即保证尺寸72mm，表面与花键轴的平行度公差为0.1mm。（3）18H11（）槽偏差及加工余量：铸造时槽没铸出，参照机械加工工艺师手册表21-5，得粗铣其槽边双边机加工余量2Z=2.0mm，槽深机加工余量为2.0mm，再由参照参考文献1表21-5的刀具选择可得其极限偏差：粗加工为，精加工为。粗铣两边工序尺寸为：；粗铣后毛坯最大尺寸为：；粗铣后毛坯最小尺寸为：16+0=16mm；粗铣槽底工序尺寸为：33mm；精铣两边工序尺寸为：，已达到其加工要求：。（4）、2-M8螺纹偏差及加工余量：参照机械加工工艺手册表2.2-2，2.2-25,2.3-13和互换性与技术测量表1-8，可以查得：钻孔的精度等级：，表面粗糙度，尺寸偏差是查机械加工工艺手册表2.3-47，表2.3-48，表2.3-71。确定工序尺寸及加工余量为：加工该组孔的工艺是：钻攻丝钻孔：攻丝：攻2-M8螺纹孔。（六）确定切削用量及基本工时（机动时间）工序1：铣削前后端面机床：立式升降台铣床（X5032）刀具：查金属机械加工工艺人员手册表10-40，选高速钢镶齿套式面铣刀，加工到前后端面的距离为80mm。每齿进给量：根据金属机械加工工艺人员手册表14-69，取。铣削速度：查金属机械加工工艺人员手册表14-71得机床主轴转速：查金属机械加工工艺人员手册，取实际铣削速度：进给量：工作台每分钟进给量：前端面被切削长度：由毛坯尺寸可知：前端面的刀具切入长度：刀具切出长度：走刀次数:1机动时间：后端面被切削长度：由毛坯尺寸可知：后端面的刀具切入长度：刀具切出长度：走刀次数：2机动时间:工序2：钻预制孔机床：立式钻床刀具：查机械加工工艺手册表3.3-9，选高速钢直柄长麻花钻，钻预制孔到。进给量：查机械加工工艺手册表3.1-2，取切削速度：根据机械加工工艺手册表14-36，得机床主轴转速：按照机械加工工艺手册表3.1-36，取所以实际切削速度：切削工时被切削层长度：刀具切入长度：刀具切出长度：取走刀次数为1机动时间：工序3：粗、精铣上端面机床：立式升降台铣床刀具：查金属机械加工工艺人员手册表10-40，选高速钢镶齿套式面铣刀，加工到前后端面的距离为80mm。，规格为：，齿数为10齿。（1）、粗铣上端面铣削深度：每齿进给量：根据金属机械加工工艺人员手册表14-69，取。铣削速度：查金属机械加工工艺人员手册表14-71得机床主轴转速：查金属机械加工工艺人员手册，取实际铣削速度：进给量：工作台每分钟进给量：被切削层长度：由毛坯尺寸可知刀具切入长度：刀具切出长度：取走刀次数为1机动时间：2精铣上端面切削深度：根据实用机械加工工艺师册表11-91查得：每齿进给量,取，根据实用机械加工工艺师册表11-94 查得切削速度机床主轴转速：按照机械加工工艺手册表3.1-74取实际切削速度：进给量：工作台每分进给量：被切削层长度：由毛坯尺寸可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：本工序机动时间工序4：粗、精铣18H11底槽机床：立式升降台铣床刀具：根据实用机械加工工艺师手册表21-5选用高速钢镶齿三面刃铣刀。外径160mm，内径40mm，刀宽粗铣16mm，精铣18mm，齿数为18齿。（1）、粗铣16槽铣削深度：每齿进给量：查机械加工工艺手册表2.4-75，得，取。铣削速度：查机械加工工艺师手册表30-33，得机床主轴转速：查机械加工工艺手册表3.1-74取实际切削速度：进给量：工作台每分进给量：被切削层长度：由毛坯尺寸可知刀具切入长度：=81mm刀具切出长度：取走刀次数1次机动时间：2精铣18槽切削深度：根据机械加工工艺手册表查得：进给量,查机械加工工艺手册表2.4-82得切削速度，机床主轴转速：，查机械加工工艺手册表3.1-74取实际切削速度：进给量：工作台每分进给量：被切削层长度：由毛坯尺寸可知，刀具切入长度：=81mm刀具切出长度：取走刀次数为1机动时间：本工序机动时间工序5：钻孔并攻丝机床：摇臂钻床刀具：根据参照机械加工工艺手册表4.3-9硬质合金锥柄麻花钻头。1钻孔钻孔前铸件为实心，根据上文所的加工余量先钻孔到再攻丝，所以。钻削深度：进给量：根据机械加工工艺手册表2.4-38，取切削速度：参
