摩擦辊与传动部件设计【14张CAD图纸】【优秀】

摩擦辊与传动部件设计

20页 6900字数+说明书+答辩稿+14张CAD图纸【详情如下】

右盖.dwg

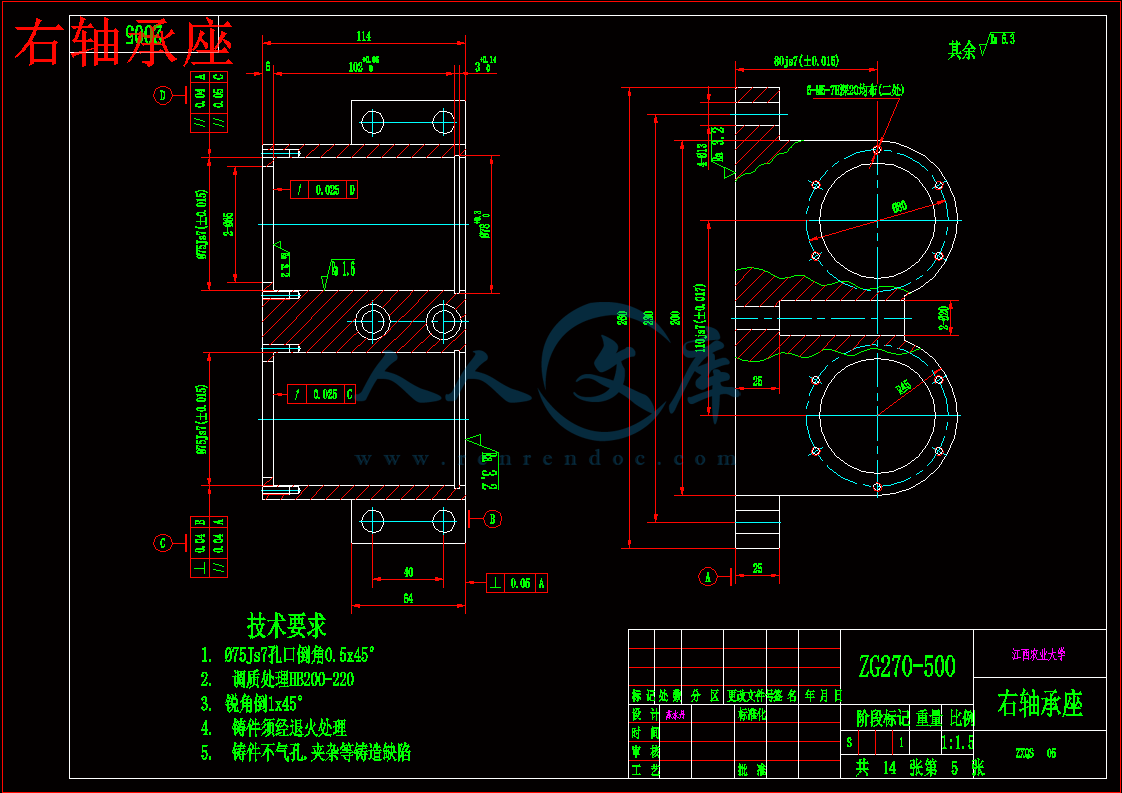

右轴承座.DWG

大齿轮1.dwg

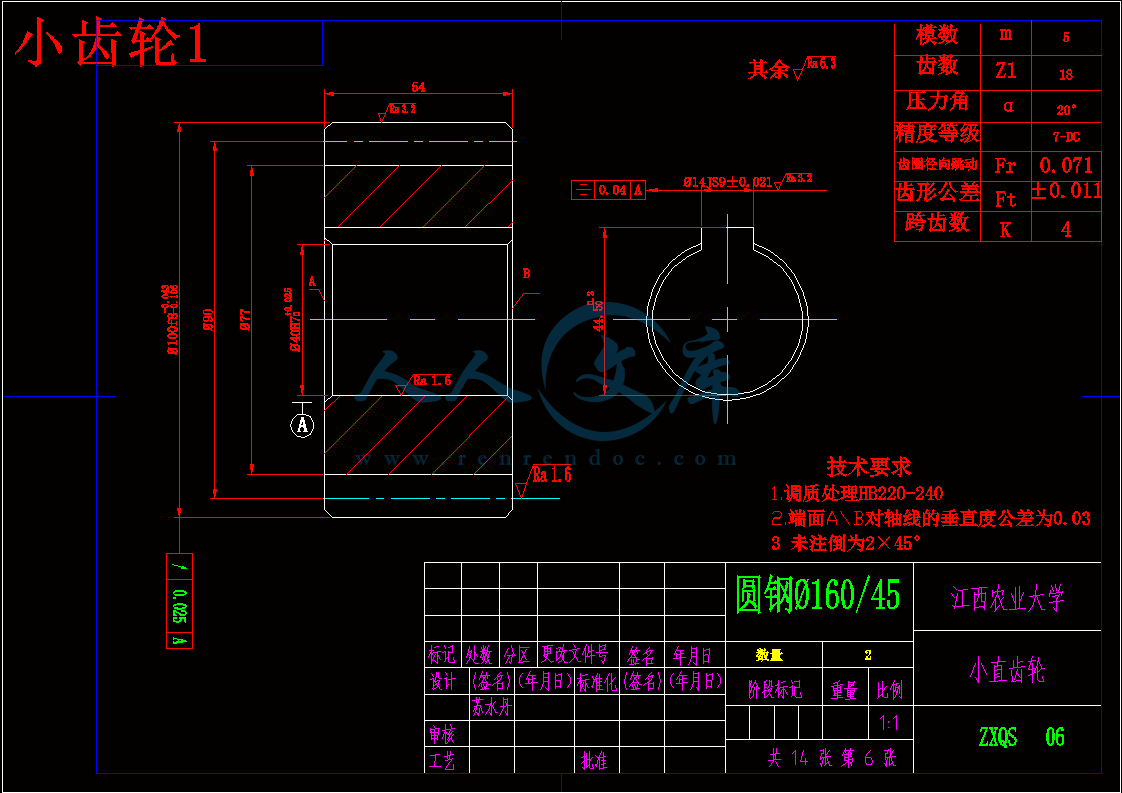

小齿轮1.dwg

左盖.dwg

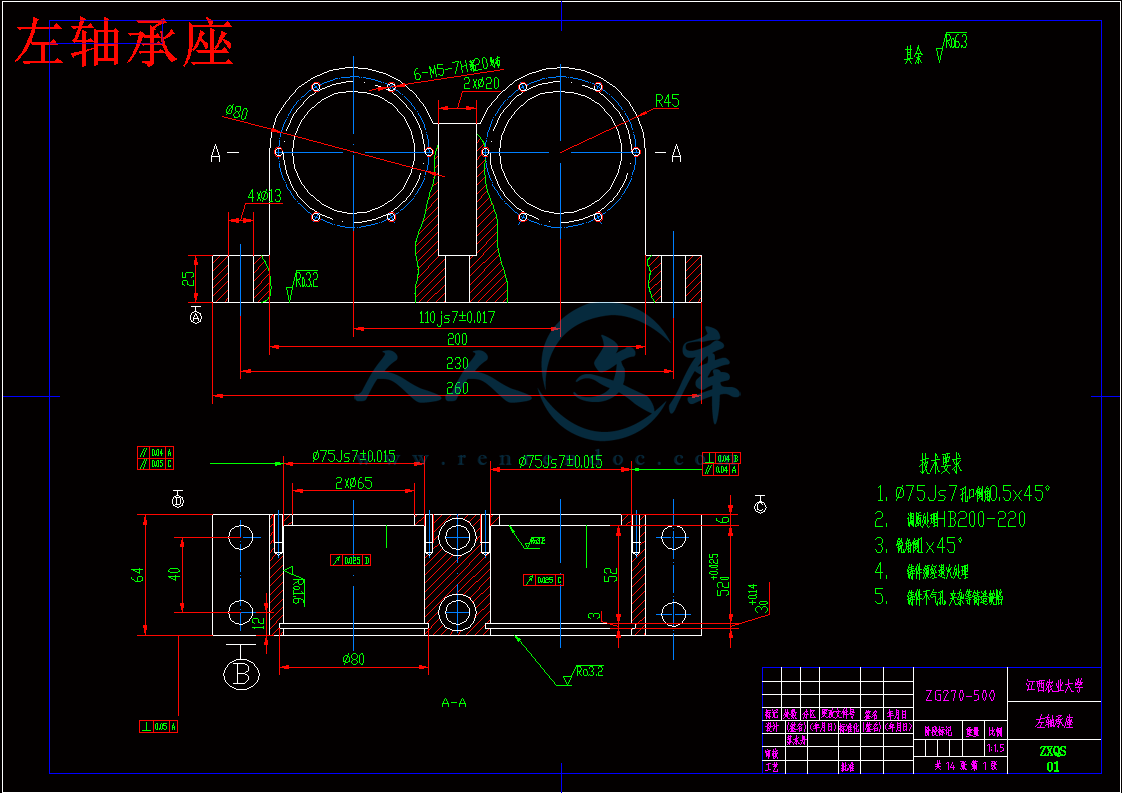

左轴承座.dwg

摩擦辊与传动部件设计答辩稿.ppt

摩擦辊与传动部件设计论文.doc

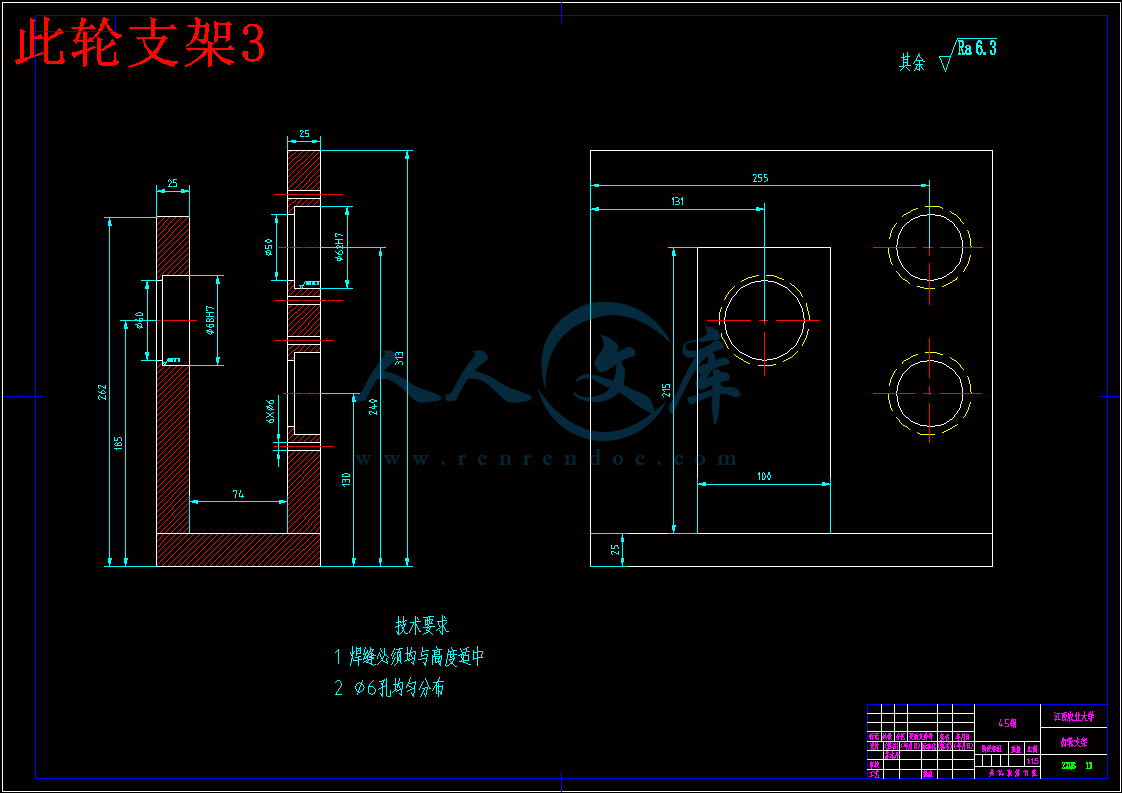

此轮支架3.dwg

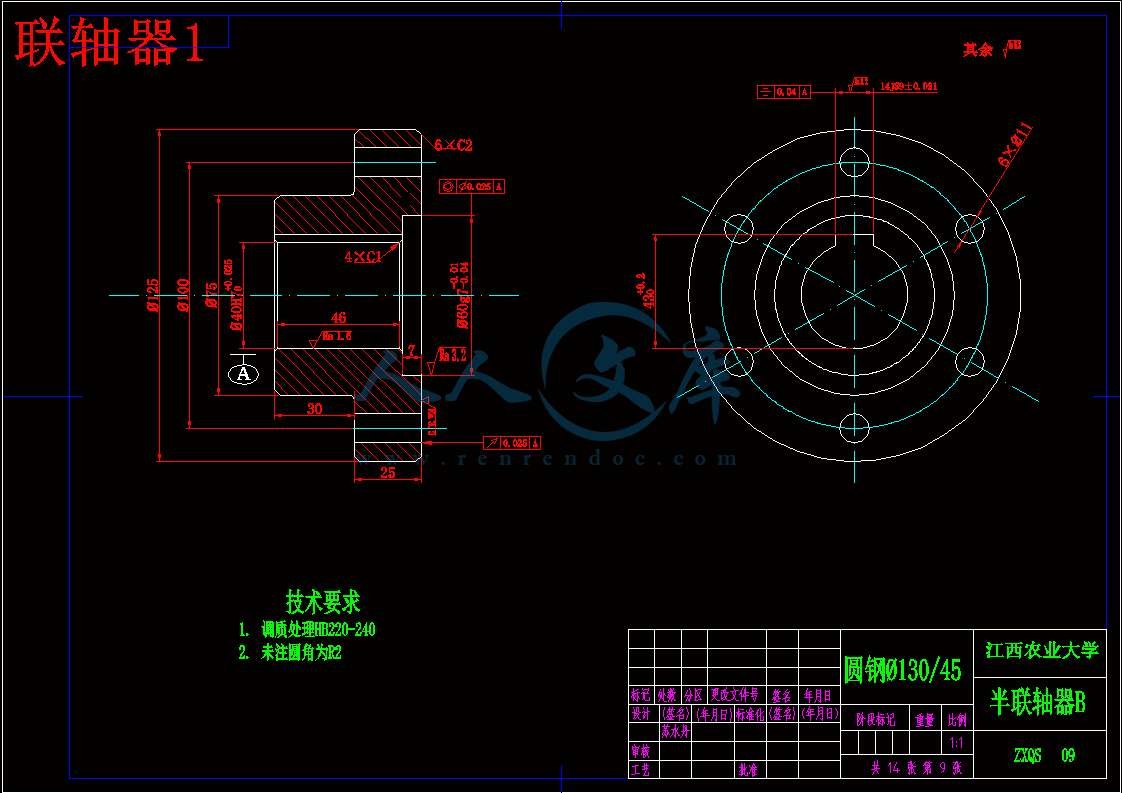

联轴器1.dwg

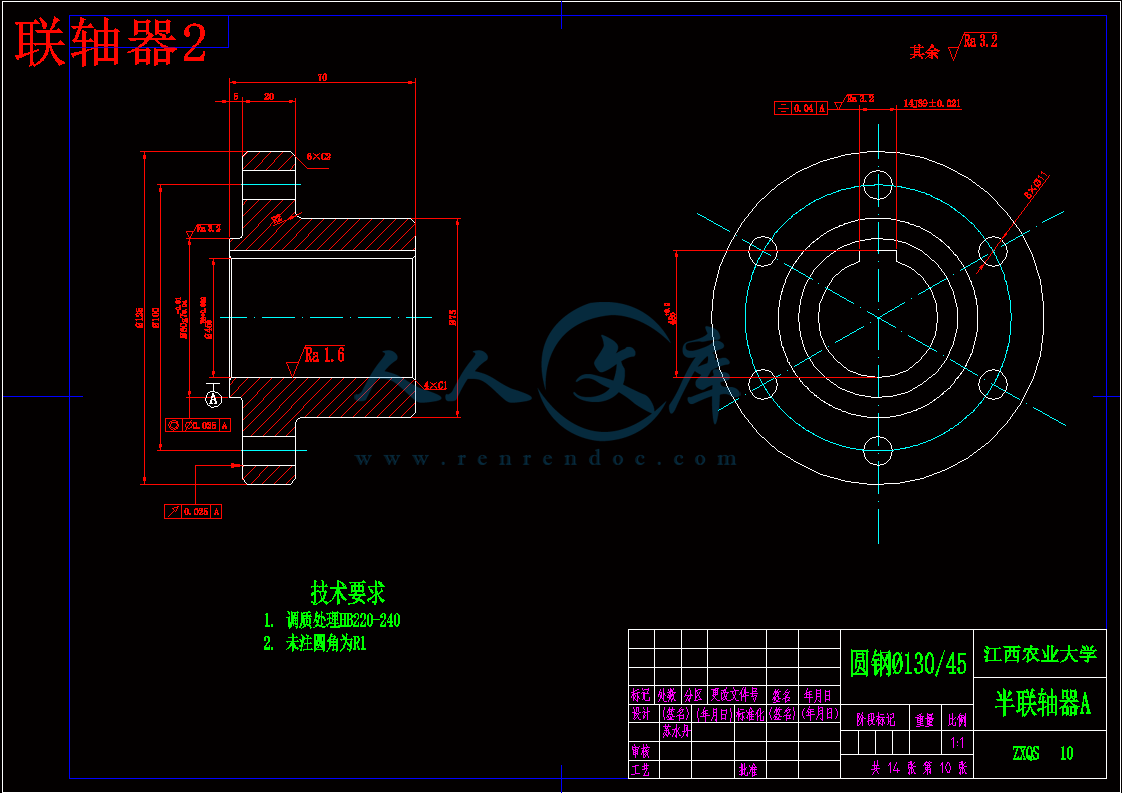

联轴器2.dwg

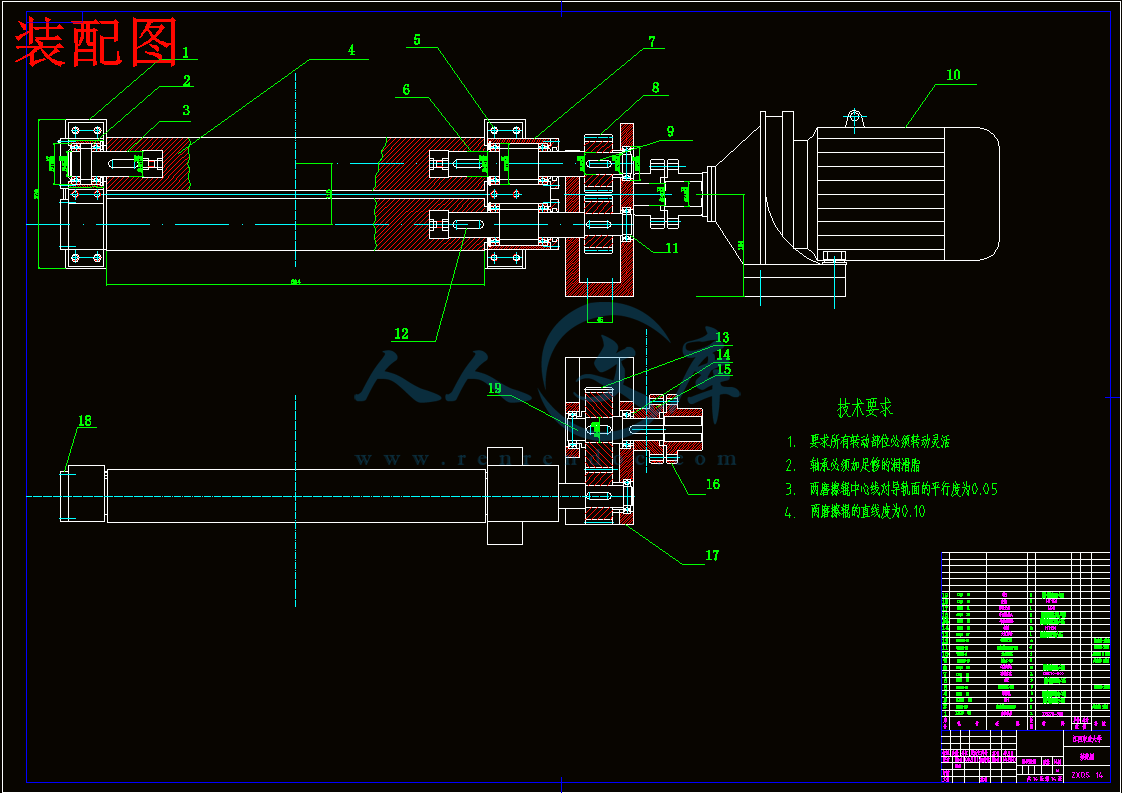

装配图.dwg

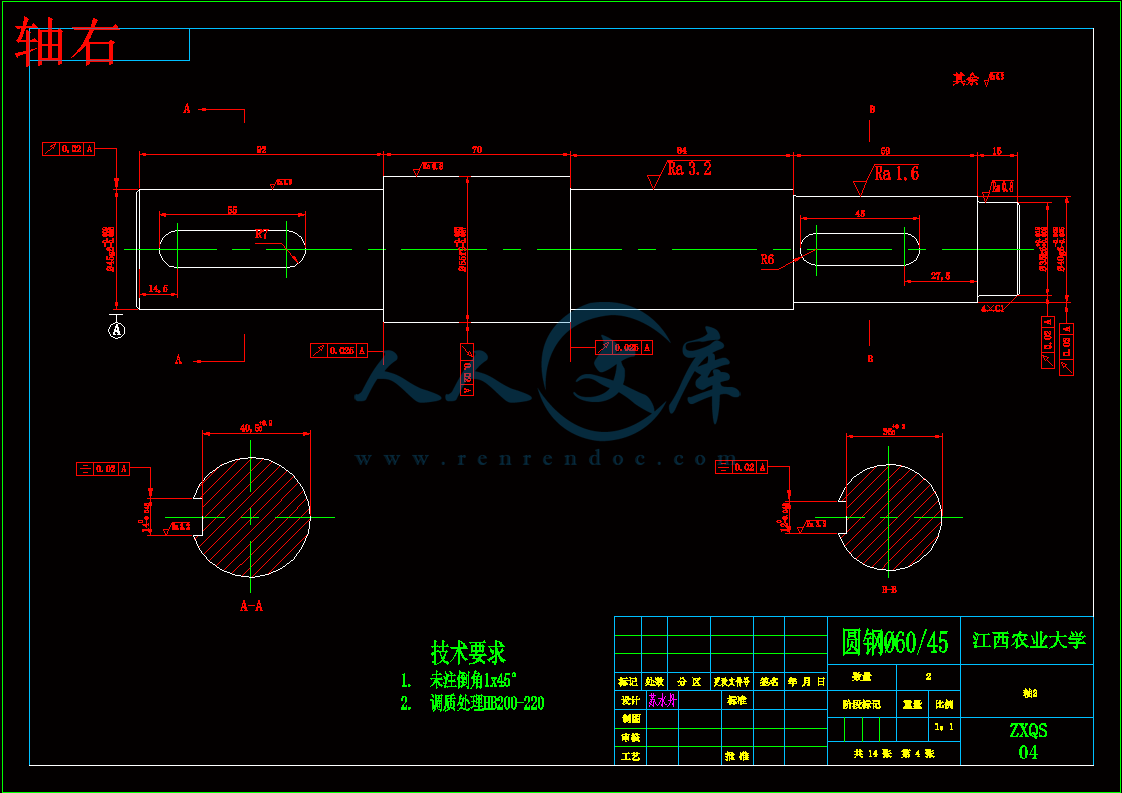

轴右.dwg

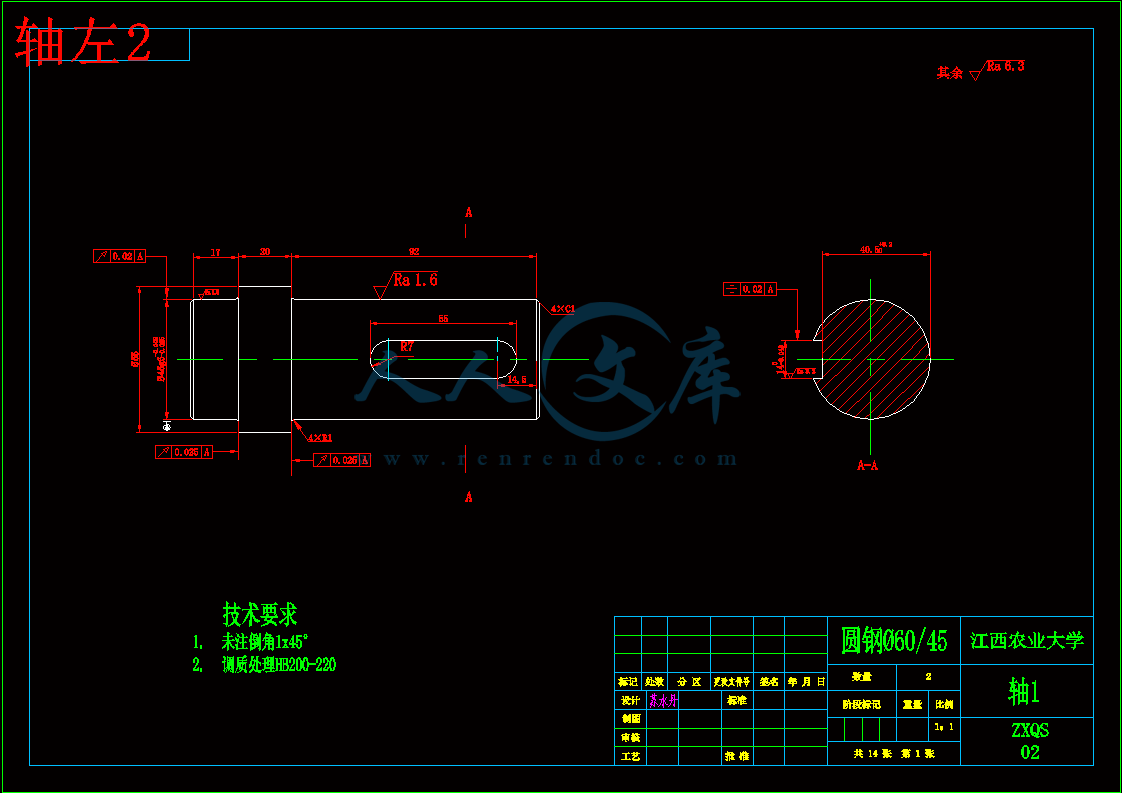

轴左2.dwg

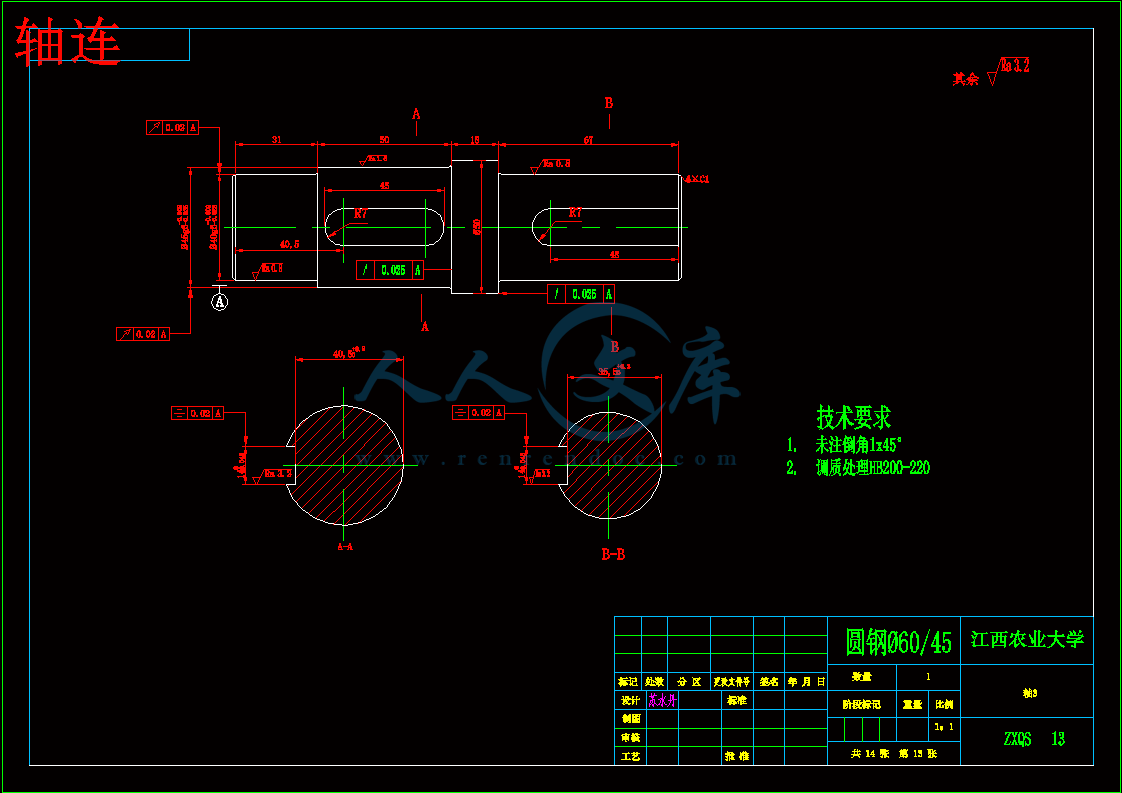

轴连.dwg

2002摩檫辊.DWG

目录

摘要1

1  旋切机的总体介绍3

1.1  旋切机的功用介绍3

1.2  旋切机的原理介绍3

1.3  旋切机的结构组成4

2  电机的选择5

3.  联轴器的选择5

4   齿轮设计与校核6

4.1  选定齿轮类型，精度等级，材料6

4.2 齿轮的校核6

           4.2..1 按齿根弯曲疲劳强度校核：6

   4.2.2 按齿面接触疲劳强度校核8

4.3 大小齿轮的尺寸9

5  齿轮支架的设计10

6  轴承的选用10

6.1 滚动轴承类型的选择10

6.2轴承寿命的校核11

6.3 轴承的润滑12

6.4 滚动轴承材料选用要求12

6.5 滚动轴承的预紧12

6.6滚动轴承的密封13

6.7 轴承的安装和拆卸13

6.8 经济性要求13

7  轴承座的设计13

8  摩擦辊的设计13

9  轴14

10  键15

10.1 轴1上的键15

10.2  轴2上的键16

致   谢17

参考文献18

摘要

随着现代人类的生活质量与生活水平的不短提高为，人们对于自身的起居环境与家具的审美要求越来越高，使得室内装潢的要求也越来越高，因此装潢的材料也就相应的提高了，旋切机是一种用来把竹木材加工成薄的贴片的机器，加工出来的薄贴片纹理美观，漂亮，常用于装饰家具。它由床身，底座，刀架座和液压系统四部分组成。

关键字    旋切机       薄贴片

Abstract

With the short and improve quality of life and standard of living of modern humans, people's aesthetic requirements for the living environment and the furniture itself is more and more high, the interior decoration requirements are also getting higher and higher, so the decoration materials are also improved accordingly, rotary cutting machine is a kind of to the bamboo timber a thin patch machine。Bamboo veneer is a machine used to process bamboo into a thin patch of machinery, processing by the thin texture patch beautiful, often used to decorate furniture。It consists of bed, base, tool holder and the hydraulic system 。

Key word :   Bamboo veneer       Thin patches

1  旋切机的总体介绍

1.1  旋切机的功用介绍

竹木旋切机主要是利用三根摩擦棍在摩擦力的作用下带动夹在摩擦棍中间的木材旋转，然后利用在木材切线方向的刀具将木材切成厚度均匀、连续的木片。竹木旋切机的发明，给木材的合理高效利用带来了极大的便利。利用旋切机切下的木片，我们可以将它作为各种家具、器具、甚至汽车内饰件等的表面装饰。这样就实现的木材价值利用的最大化，并且发挥了木材纹理的美观性。对于我们中国这种森林资源匮乏的国家，竹木旋切机在缓解木材资源的匮乏是非常有价值的。

　　　如图所示，周围三实线圆代表三根摩擦棍，中间紫色双点划线为加工木料。三根摩擦棍的直径大小、转动角速度的大小均相等，而他们各自的转动方向如图所示。待加工木料在三根摩擦棍的挤压和转动产生的摩擦力的作用下向按如图所示的方向转动。而刀具则安装在的木料转动的切线方向上，通过刀具与木料的相对运动实现对木料的切割。其中图中的摩擦棍1、2的动力由同一个电机提供，中间通过齿轮传动实现动力的传递。他们安装在一个固定机座上。而摩擦棍3的动力则由另一个电机提供，动力传输通过链传动实现。它和刀具的位置保持固定，并且它被安装在另一个通过液压控制的可以在导轨上移动的机座上，利用机座位置的改变实现切割不同直径的木料时的运动进给。1.3  旋切机的结构组成

　　　旋切机的总体结构如下图所示。

　　　1为底架，主要由槽钢和肋板构成。通过地脚螺栓与地面接触，起固定和支撑整机的作用。

　　　2为摩擦棍架及齿轮传动系统，主要由座板和齿轮等构成。通过螺栓和焊接与底架连接，其作用为支撑和固定摩擦棍、及摩擦棍相关的传动系统，提供动力传递。

　　　3摩擦棍，主要由棍底座、摩擦棍、棍轴、轴承等构成。其通过螺栓与摩擦棍架连接，主要作用为支撑摩擦棍。

　　　4为电机及链传动系统，主要由电机、链条、链轮等构成。其与电机底5座通过螺栓连接，为右侧单棍提供动力源及动力传递。

　　　5为电机底座，主要由一些座板和肋板构成。其通过螺栓与刀架连接，布置在刀架的上方。其作用为支撑电机和固定右侧单棍。

　　　6为刀架部分，主要由刀架及两侧支撑板构成。其布置在导轨上，可以在导轨上滑动，起支撑刀具和确定刀具位置的作用。

　　　7为液压系统，其与刀架和底座相连，作用是为适应不同直径的木料的切割，通过该系统的提供动力来精确的控制和改变刀架的位置

　　　8为矩形导轨，由上下导轨面构成，其主要作用为支撑刀架和约束刀架的运动轨迹。通过本次毕业设计，我觉得自己学到了不少东西。归纳起来，主要有以下几点：

在大学四年里我所学的都是机械理论基础知识，而对其实际应用与实践却知道的很少。生活中更是难得接触加工、设计、生产等。但是通过了这次毕业设计，在龚水泉老师的耐心的指导下，我学到了很多以前不知道的机械类知识。

  2.熟悉了要进行一项设计需要的必要步骤。学校的毕业设计能是将理论知识与实际经验及实践想结合的过程、巩固机械理论知识与培养创新意识相结合。我通过了本次系统的毕业设计，更加了解了机械产品的全体设计。通过了这些对相信我在以后的工作和学习当中会发挥很到的作用与价值。

3.学会了该怎样去查阅相关资料与利用机械设计手册。由于课堂的局限性，上课所学习的知识是不够全面，作为一名机械设计专业的学生，由于专业特点自己要经常查阅资料借鉴别人在设计与加工过程中的宝贵经验，一个人不可能什么都学过，什么都懂，所以，在你的设计过程中需要用到很多自己以前没学过的知识时，就需要有目的性的查阅相关资料，然后加以借鉴及参考，用来提高自己的应用能力，而且还能够增长自己的见识，学到最新的专业知识。

4.毕业设计是对以前学过的机械理论知识做整体消化与利用过程，并对理论更加的理解。

5.毕业设计培养了我仔细、耐心和实事求是的科学态度。并且同学与之间友谊互助相互帮忙也这次在毕业设计当中得到了很好的体现。

参考文献

【1】何铭新、钱可强、徐祖茂主编，机械制图（第6版）.高等教育出版社，2010.7

【2】机械设计师手册编写组编.机械设计师手册.机械工业出版社，1989

【3】濮良贵，纪名刚主编.机械设计（第八版）.高等教育出版社，2006

【4】郑文纬、吴克坚主编.机械原理（第七版）.高等教育出版社，2011

【5】于永泗，齐民主编.机械工程材料（第八版）.大连理工大学出版社，2010

【6】刘泽九，贺士荃，刘晖编著.联轴器选用手册.化学工业出版社，2001

【7】邓星钟主编.机电传动控制.华中科技大学出版社（第四版），2007

【8】乔世民主编.机械制造基础.高等教育出版社，2003

【9】刘鸿文主编.材料力学（第五版）. 高等教育出版社，2010

【10】王伯平主编 互换性与测量技术基础（第3版），机械工业出版社2008

【11】余桂英、郭纪林主编 AutoCAD 2008基础教程 ，大连理工大学出版社2008
