机械制造装备设计课程设计师在学完了机械制造装备设计和大部分专业课，并进行了生产实习的基础上进行的又一个实践性的教学环节。这次设计使我们能综合运用机械制造装备设计中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来的从事工作打下了良好的基础。

一、零件的工艺分析及生产类型的确定

1.零件的作用

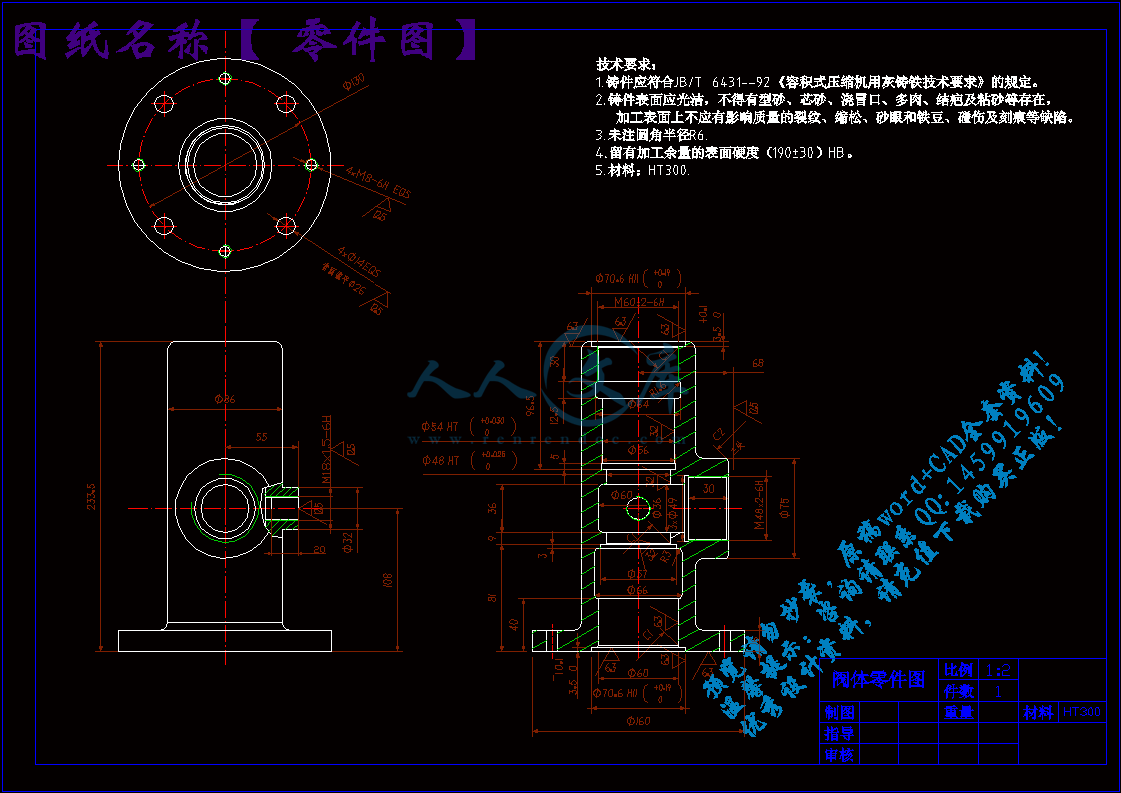

题目所给定的零件是容积式压缩机的阀体，如图1所示。它是将阀内介质压缩，一端连接压缩活塞，一端与输出口螺纹连接。通过阀体内的活塞的往复运动，压缩介质，产生压缩作用。

图1

2.零件的工艺分析

通过对该零件的重新绘制，对零件进行分析，该零件属于类回转体零件，主体部分以中心轴为回转中心，但是在外圆上附有两个尺寸不同的凸台，二者轴线之间角度为90度，回转中心在同一径向平面上。该工件两端的沉孔和内腔的壁精度要求高，内腔壁的精度为7级，且粗糙度要求为3.2，要求高。零件两端的沉孔精度为11级。

该零件属于类回转体的，两个端面和内腔需要加工，各表面的加工精度和表面粗糙度能够通过机械加工获得。首先加工两个端面，其中大端面为设计基准，内腔各尺寸以轴线和大端面为设计基准，要求较高的精度，且内腔尺寸较大，可采用镗削加工。大端的各个孔，位置分布均匀，且大端厚度不大，便于对空的加工。总的来说，该零件的工艺性较好。

3.零件的生产类型

根据设计要求可知：Q=8000件/年，且零件总体尺寸适中，为轻型零件，生产类型为成批生产。

六、夹具设计

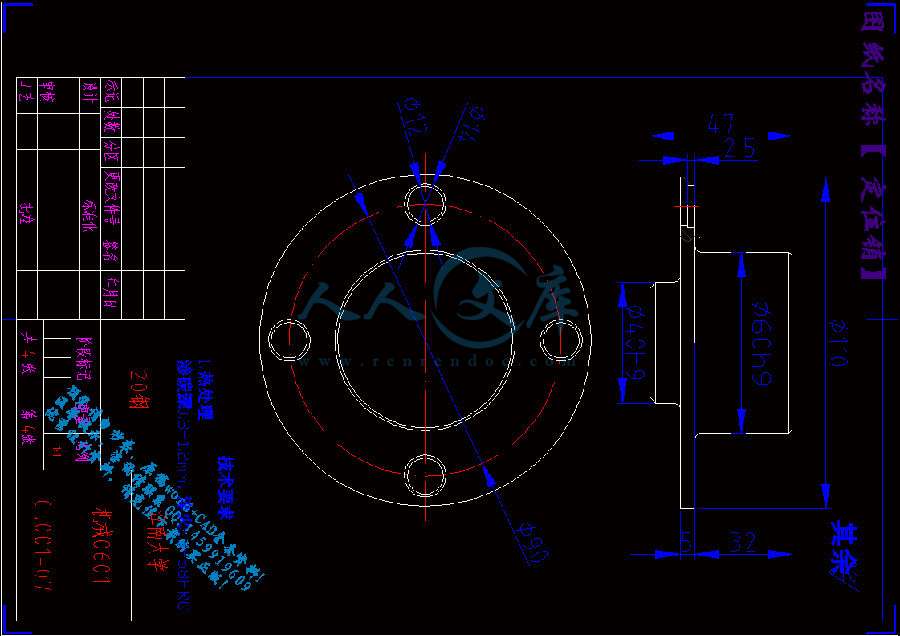

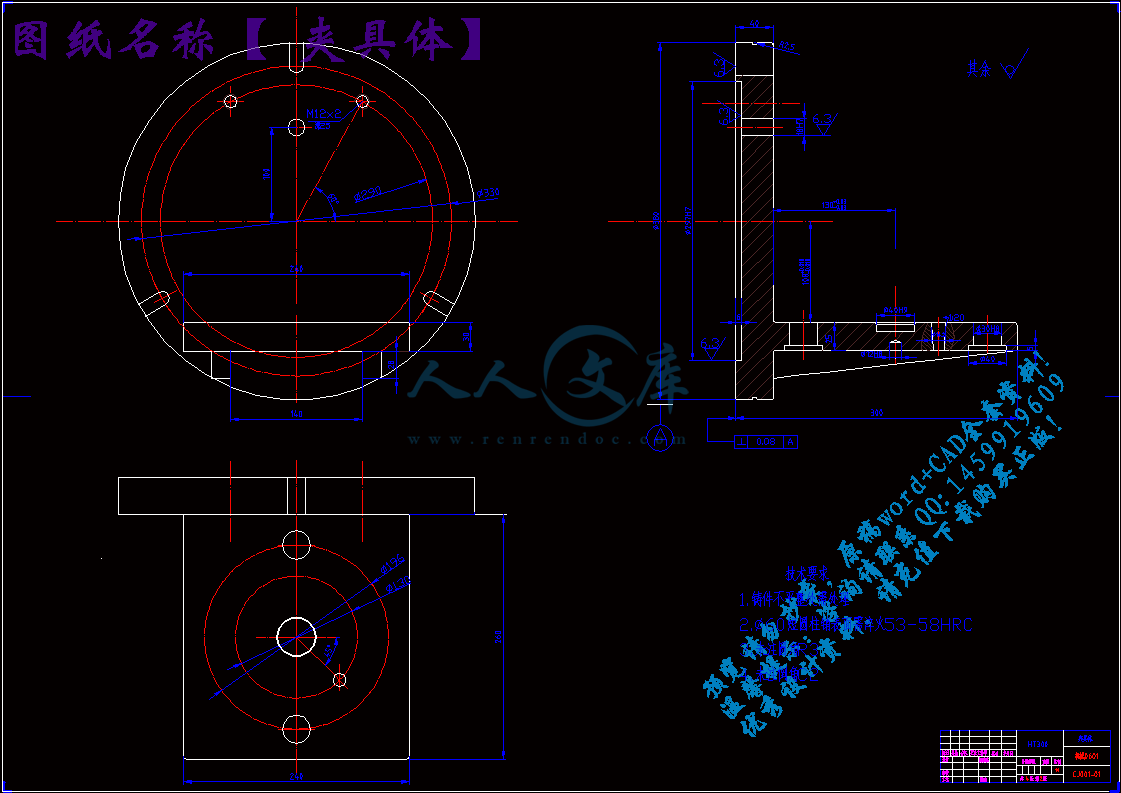

本夹具是工序五使用的加工大凸台内孔、端面和小凸台内孔、端面的车床专用夹具，在C620-1车床上加工，进行精镗内孔、内槽，端面和倒角的加工。所设计的夹具装配图和零件图如附图所示

八、参考文献

1.崇凯. 机械制造技术基础课程设计指南. 北京：化学工业出版社，2006.12

2.王凡. 实用机械制造工艺设计手册.北京：机械工业出版社，2008.5

3.李旦. 机械加工工艺手册：第一卷.2版.北京：机械工业出版社，2006.12

4.吉卫喜.机械制造技术基础.北京：高等教育出版社，2008.6

5.冯辛安.机械制造装备设计（第2版）. 北京：机械工业出版社，2005.12












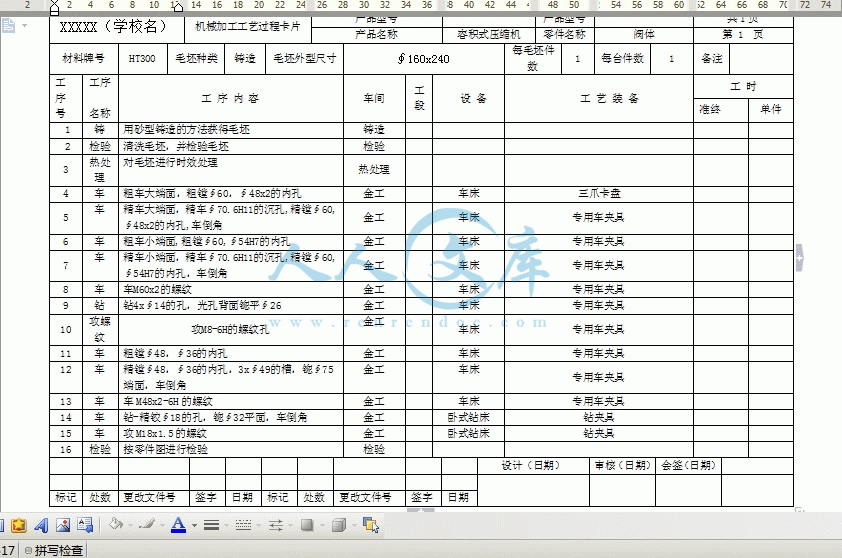

内容简介：: 机械制造装备设计课程设计目录序言 3一、零件的工艺分析及生产类型的确定 3二、选择毛胚，确定毛胚尺寸，设计毛坯图 4三、选择加工方法，制定工艺路线 6四、工序设计 7五、确定切削用量及时间 7 六、夹具设计 10七、设计小结 11八、参考文献 12序言机械制造装备设计课程设计师在学完了机械制造装备设计和大部分专业课，并进行了生产实习的基础上进行的又一个实践性的教学环节。这次设计使我们能综合运用机械制造装备设计中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来的从事工作打下了良好的基础。一、零件的工艺分析及生产类型的确定1.零件的作用题目所给定的零件是容积式压缩机的阀体，如图1所示。它是将阀内介质压缩，一端连接压缩活塞，一端与输出口螺纹连接。通过阀体内的活塞的往复运动，压缩介质，产生压缩作用。2.零件的工艺分析通过对该零件的重新绘制，对零件进行分析，该零件属于类回转体零件，主体部分以中心轴为回转中心，但是在外圆上附有两个尺寸不同的凸台，二者轴线之间角度为90度，回转中心在同一径向平面上。该工件两端的沉孔和内腔的壁精度要求高，内腔壁的精度为7级，且粗糙度要求为3.2，要求高。零件两端的沉孔精度为11级。该零件属于类回转体的，两个端面和内腔需要加工，各表面的加工精度和表面粗糙度能够通过机械加工获得。首先加工两个端面，其中大端面为设计基准，内腔各尺寸以轴线和大端面为设计基准，要求较高的精度，且内腔尺寸较大，可采用镗削加工。大端的各个孔，位置分布均匀，且大端厚度不大，便于对空的加工。总的来说，该零件的工艺性较好。3.零件的生产类型根据设计要求可知：Q=8000件/年，且零件总体尺寸适中，为轻型零件，生产类型为成批生产。二、选择毛坯，确定毛坯尺寸，设计毛坯图1.选择毛坯根据零件图要求，零件材料为HT300，形状简单，故采用铸件毛坯。由于零件的生产类型为成批生产，故采用砂型铸件，效率高，同时保证了毛坯尺寸，便于加工。2.确定机械加工余量、毛坯尺寸和公差根据金属加工工艺及工装设计第6页的表格内容，确定零件的公差等级CT为13级，加工余量等级MA为H级。根据表1-9，根据零件尺寸和精度等级，确定铸件毛坯的单边和双边毛坯加工余量。根据各加工表面的加工余量和零件尺寸，确定毛坯的尺寸。对于毛坯尺寸直径小于30mm的孔，在毛坯上应为实心。根据金属加工工艺及工装设计第6页表1-9，查得零件两端和孔为双边加工余量，而外圆上的两个凸台的高度均为单边加工余量。根据零件尺寸，双边加工余量中，确定孔的每边加工余量为4.5mm，两端面每边加工余量为7mm，单边加工余量中，确定大小凸台高度方向的加工余量分别为6.5mm和4.5mm。零件其余部分无需加工，故无加工余量。综上所述，确定毛坯尺寸见表1，具体参见毛坯图附图。表1 阀体零件毛坯（铸件）尺寸零件尺寸（mm）单面加工余量（mm）毛坯尺寸（mm）233.57247.5604.55148H724.53954H74.545M604.545686.574.5M484.536554.559.5M184.504144.504M84.503.设计毛坯图根据零件尺寸，确定外圆叫半径为3mm，内圆角半径为3mm，是圆角尺寸能保证各表面的加工余量。确定分模位置零件为类回转体零件，结构简单。为便于起模，分模位置选在零件的中心周线上，分型面为过零件轴心和大凸台轴线的面。热处理方式采用时效处理，消除毛坯内部应力，以保证加工精度。综上所述，具体毛坯见毛坯图附图。三、选择加工方法，制定工艺路线1.定位基准选择该零件为类回转类零件，故选择外圆为粗基准。由大端面和内腔孔轴线为设计基准，故遵循“基准重合”原则，采用大端面和内孔及端面的小孔为精基准。2.零件表面加工方法的选择（1）大端面表面粗糙度要求高，尺寸较大，且为回转类，故采用车削加工，为保证精度要求，进行粗车和精车。（2）小端面采用车削加工，外圆定位，为保证精度，进行粗车和精车。（3）两端面的沉孔由于精度高，为10级精度，尺寸适中，故采用车削，且为精车加工。（4）内腔各孔内腔各孔精度高，为7级精度，尺寸适中，故采用精镗加工，保证精度。（5）凸台端面采用车床加工，同时进行车螺纹，小凸台的螺纹孔直接打孔而成。（6）大端面孔进行钻削加工，在钻床上打孔，攻螺纹孔。 3.制定工艺路线加工工艺路线为有端面至内腔，按照先加工基准面级先粗后精的原则，零件的加工工艺路线确定，具体工艺路线见附加工工级过程卡。四、工序设计工序一、二为大端面的加工和内腔的加工，工序三、四位小端面和内腔的加工，工序五、六为凸台的加工，工序七位凸台上孔的加工，工序八位大端面上孔的加工。具体附卡的加工工艺过程卡和加工工序卡。五、确定工序内容工序卡一上的工序为加工大端面和内腔的加工。 1.加工机床的确定根据零件的尺寸和加工精度的要求，确定车床加工采用车床C620-1。 2.加工刀具和夹具的确定零件材料为HT300，故选用刀具材料为YG6刀具。工步一 YG6 90端面车刀。工步二 YG6 镗刀。工步三 YG6 镗刀。3.确定切削用量（1）背吃刀量大端面由于粗加工余量为6mm，故背吃刀量选择为6/2=3mm。内孔60mm 粗加工余量为4.25mm，加工一次，故背吃刀量为4.25mm。内孔mm 粗加工余量为4.35mm，加工一次，故故背吃刀量为4.35mm。（2）进给量f 根据机械制造技术基础课程设计附表4.12，附表4.13，查得本工序中个工步进给量f。工步一：粗车大端面进给量f=1mm/r 工步二：粗镗内孔60mm 进给量f=0.5mm/r 工步三：粗镗内孔 mm 进给量f=0.5mm/r （3）切削速度根据机械制造技术基础课程设计附表4.12，根据工件材料、切削深度和进给量，初步确定各工步的切削速度。工步一 =60m/min 工步二 =71m/min 工步三 =71m/min 根据公式n=，计算出初定的机床转速，然后根据所选机床的各级转速，确定各个工步的机床转速。工步一 n=150r/min 工步二 n=380r/min 工步三 n=470r/min 根据确定的机床转速，根据公式V= 再次确定各个工步的精确切削速度：工步一 =60.29m/min 工步二 =71m/min 工步三 =70.40m/min 4.确定工时定额根据公式=+/500确定工件的工时定额。其中=计算出基本时间，然后根据一定得比例，分别计算出、各个参数。其中=（15%-20%）=（2%-7%）=（2%-4%）=（3%-5%）根据以上公式，确定出各个工步的工时定额：机动时间辅助时间综上所述，各个工步的工时定额如下：工步一 =86.4s工步二 =20.4s工步三 =20.4工序卡一各个主要参数确定，具体见附卡工序卡一。其他工序卡参数确定方法相同，不再详细列出，具体数据见附卡工序卡。六、夹具设计本夹具是工序五使用的加工大凸台内孔、端面和小凸台内孔、端面的车床专用夹具，在C620-1车床上加工，进行精镗内孔、内槽，端面和倒角的加工。所设计的夹具装配图和零件图如附图所示。有关说明如下。（1）定位方案工件以加工过的小端面为设计基准，故采用一面两孔定位，以小端面和内腔孔，其中小端面定位，消除3个自由度，以内腔孔定位消除2个自由度，以侧面大孔定位，消除1个自由度，共限制了6个自由度。（2）加紧机构根据零件结构和定位方案，工件在夹具通过液压装置加紧即可满足要求。侧孔轴向右伸出顶紧工件，再用液压装置将孔的定位套模压紧工件的上表面即可。（3）夹具与机床的连接元件全部采用螺栓连接，可保证机床的稳定情。（4）夹具体工件的定位元件与加紧元件由夹具体连接起来，保证了定位精度和加紧的可靠性，实现全部功能。（5）使用说明安装工件时，松开勾形压板上的紧固螺母，压板上升，自动转过90度，此时放下零件，然后插入菱形定位销，保证定位，然后旋下螺母，使两个压板联动加紧。加工完一个凸台后，松开压板，拔下菱形定位销，使工件旋过90度，再次用菱形定位销定位，压紧压板，进行另一个凸台的加工。（6）机构特点该夹具结构简单，操作方便，联动加紧精度高，定位准确，加紧可靠。同时采用销定位，旋转定位准确，精度高。夹具结构紧凑，同时能够和机床紧凑连接，连接方便。七、设计小结经过了为时十天的课程设计，使我对一个零件从毛坯、工艺、工序到夹具的设计，经历了一个零件的设计的全部过程，从中学习了毛坯设计，工艺、工序设计的相关知识，实践了夹具的设计，使学到的理论知识得到了应用，体会到了一个机械设计师的工作过程，同时隐约体会到了一些将来参加工作的感觉。感谢在设计过程老师对我的指导和帮助，使我真正学到了很多，谢谢老师！八、参考文献黄健求机械设计制造基础北京机械工业出版社陈立德. 机械制造技术基础课程设计. 北京：高等教育出版社机械设计手册夹具设计手册夹具设计图册 - 11 -机械加工工序卡片产品型号零件图号1产品名称容积式压缩机零件名称阀体共4页第1页车间工序号工序名称材料牌号1粗车端面，镗内孔HT300毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件247.516011设备名称设备型号设备编号同时加工件数卧式车床C620-11夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时 (s)准终单件137.37工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时(s)r/minm/minmm/rmm机动辅助1粗车大端面，保证尺寸241.5mmYG6 90端面车刀15060.291327214.42粗镗内孔60mm至尺寸59.5mmYG6 镗刀380710.54.251173.43粗镗内孔mm至47.7mmYG6 镗刀47070.400.54.351173.4 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号1产品名称容积式压缩机零件名称阀体共4页第2页车间工序号工序名称材料牌号1精车端面，镗内孔HT300毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件247.516011设备名称设备型号设备编号同时加工件数卧式车床C620-11夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时 (s)准终单件158.60工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时(s)r/minm/minmm/rmm机动辅助1精车大端面，保证尺寸244.5mmYG6 90端面精车刀18592.940.5115911.82精车的沉孔至尺寸，车倒角YG6 内孔精车刀480106.410.51.752387.63精镗内孔60mm至尺寸YG6 镗刀600113.040.50.2511024精镗内孔mm至尺寸，车倒角YG6 镗刀760114.550.50.251112.2 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号1产品名称容积式压缩机零件名称阀体共4页第3页车间工序号工序名称材料牌号1车螺纹HT300毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件247.516011设备名称设备型号设备编号同时加工件数卧式车床C620-11夹具编号夹具名称切削液装用车夹具工位器具编号工位器具名称工序工时 (s)准终单件14.35工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时(s)r/minm/minmm/rmm机动辅助1车内螺纹M602-6HYG6 螺纹车刀2304521.082112.2 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号1产品名称容积式压缩机零件名称阀体共5页第5页车间工序号工序名称材料牌号1粗镗内孔HT300毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件247.516011设备名称设备型号设备编号同时加工件数卧式车床Z5251夹具编号夹具名称切削液专用车夹具工位器具编号工位器具名称工序工时 (s)准终单件60.35工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时(s)r/minm/minmm/rmm机动辅助1精镗45.835mm至尺寸YG6 内孔精镗刀48069.08 0.50.51124.8精车内槽3 x 49mm至尺寸精车槽刀37056.930.253130.6锪75mm平面至尺寸75100直柄平底锪钻7617.900.237.51316.2车倒角至尺寸YG6 内孔精镗刀48069.08 0.50.5110.2 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号1产品名称容积式压缩机零件名称阀体共5页第4页车间工序号工序名称材料牌号1钻孔，锪平HT300毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件247.516011设备名称设备型号设备编号同时加工件数钻床Z5251夹具编号夹具名称切削液专用钻夹具工位器具编号工位器具名称工序工时 (s)准终单件36工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时(s)r/minm/minmm/rmm机动辅助1钻414孔，深16mm高速钢14直柄麻花钻136059.790.2712042锪平孔背面26mm 26100直柄平底锪钻27222.20.1513181.6 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号产品型号共1页产品名称容积式压缩机零件名称阀体第 1 页材料牌号HT300毛坯种类铸造毛坯外型尺寸160x247.5每毛坯件数1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件1铸用砂型铸造的方法获得毛坯铸造2检验清洗毛坯，并检验毛坯检验3热处理对毛坯进行时效处理热处理4车粗车大端面，粗镗60，48x2的内孔金工车床三爪卡盘5车精车大端面，精车70.6H11的沉孔,精镗60,48x2的内孔,车倒角金工车床专用车夹具6车粗车小端面,粗镗60,54H7的内孔金工车床专用车夹具7车精车小端面，精车70.6H11的沉孔,精镗60,54H7的内孔，车倒角金工车床专用车夹具8车车M60x2的螺纹金工车床专用车夹具9钻钻4x14的孔，光孔背面锪平26金工车床专用车夹具10攻螺纹攻M8-6H的螺纹孔金工车床专用车夹具11车粗镗48，36的内孔金工车床专用车夹具12车精镗48，36的内孔，3x49的槽，锪75端面，车倒角金工车床专用车夹具13车车M48x2-6H的螺纹金工车床专用车夹具14车钻-精铰18的孔，锪32平面，车倒角金工卧式钻床钻夹具15车攻M18x1.5的螺纹金工卧式钻床钻夹具16检验按零件图进行检验检验设计（日期）审核（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期XXXXX（学校名）机械加工工艺过程卡片产品型号产品型号共1页产品名称容积式压缩机零件名称阀体第 1 页材料牌号HT300毛坯种类铸造毛坯外型尺寸160x240每毛坯件数1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件1铸用砂型铸造的方法获得毛坯铸造2检验清洗毛坯，并检验毛坯检验3热处理对毛坯进行时效处理热处理4车粗车大端面，粗镗60，48x2的内孔金工车床三爪卡盘5车精车大端面，精车70.6H11的沉孔,精镗60,48x2的内孔,车倒角金工车床专用车夹具6车粗车小端面,粗镗60,54H7的内孔金工车床专用车夹具7车精车小端面，精车70.6H11的沉孔,精镗60,54H7的内孔，车倒角金工车床专用车夹具8车车M60x2的螺纹金工车床专用车夹具9钻钻4x14的孔，光孔背面锪平26金工车床专用车夹具10攻螺纹攻M8-6H的螺纹孔金工车床专用车夹具11车粗镗48，36的内孔金工车床专用车夹具12车精镗48，36的内孔，3x49的槽，锪75端面，车倒角金工车床专用车夹具13车车M48x2-6H的螺纹金工车床专用车夹具14车钻-精铰18的孔，锪32平面，车倒角金工卧式钻床钻夹具15车攻M18x1.5的螺纹金工卧式钻床钻夹具16检验按零件图进行检验检验设计（日期）审核（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械制造装备设计课程设计目录序言 3一、零件的工艺分析及生产类型的确定 3二、选择毛胚，确定毛胚尺寸，设计毛坯图 4三、选择加工方法，制定工艺路线 6四、工序设计 7五、确定切削用量及时间 7 六、夹具设计 10七、设计小结 11八、参考文献 12序言机械制造装备设计课程设计师在学完了机械制造装备设计和大部分专业课，并进行了生产实习的基础上进行的又一个实践性的教学环节。这次设计使我们能综合运用机械制造装备设计中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来的从事工作打下了良好的基础。一、零件的工艺分析及生产类型的确定1.零件的作用题目所给定的零件是容积式压缩机的阀体，如图1所示。它是将阀内介质压缩，一端连接压缩活塞，一端与输出口螺纹连接。通过阀体内的活塞的往复运动，压缩介质，产生压缩作用。图12.零件的工艺分析通过对该零件的重新绘制，对零件进行分析，该零件属于类回转体零件，主体部分以中心轴为回转中心，但是在外圆上附有两个尺寸不同的凸台，二者轴线之间角度为90度，回转中心在同一径向平面上。该工件两端的沉孔和内腔的壁精度要求高，内腔壁的精度为7级，且粗糙度要求为3.2，要求高。零件两端的沉孔精度为11级。该零件属于类回转体的，两个端面和内腔需要加工，各表面的加工精度和表面粗糙度能够通过机械加工获得。首先加工两个端面，其中大端面为设计基准，内腔各尺寸以轴线和大端面为设计基准，要求较高的精度，且内腔尺寸较大，可采用镗削加工。大端的各个孔，位置分布均匀，且大端厚度不大，便于对空的加工。总的来说，该零件的工艺性较好。3.零件的生产类型根据设计要求可知：Q=8000件/年，且零件总体尺寸适中，为轻型零件，生产类型为成批生产。二、选择毛坯，确定毛坯尺寸，设计毛坯图1.选择毛坯根据零件图要求，零件材料为HT300，形状简单，故采用铸件毛坯。由于零件的生产类型为成批生产，故采用砂型铸件，效率高，同时保证了毛坯尺寸，便于加工。2.确定机械加工余量、毛坯尺寸和公差根据金属加工工艺及工装设计第6页的表格内容，确定零件的公差等级CT为13级，加工余量等级MA为H级。根据表1-9，根据零件尺寸和精度等级，确定铸件毛坯的单边和双边毛坯加工余量。根据各加工表面的加工余量和零件尺寸，确定毛坯的尺寸。对于毛坯尺寸直径小于30mm的孔，在毛坯上应为实心。根据金属加工工艺及工装设计第6页表1-9，查得零件两端和孔为双边加工余量，而外圆上的两个凸台的高度均为单边加工余量。根据零件尺寸，双边加工余量中，确定孔的每边加工余量为4.5mm，两端面每边加工余量为7mm，单边加工余量中，确定大小凸台高度方向的加工余量分别为6.5mm和4.5mm。零件其余部分无需加工，故无加工余量。综上所述，确定毛坯尺寸见表1，具体参见毛坯图附图。表1 阀体零件毛坯（铸件）尺寸零件尺寸（mm）单面加工余量（mm）毛坯尺寸（mm）233.57247.5604.55148H724.53954H74.545M604.548.84686.574.5M484.536.84554.559.5M184.504144.504M84.503.设计毛坯图根据零件尺寸，确定外圆叫半径为3mm，内圆角半径为3mm，是圆角尺寸能保证各表面的加工余量。确定分模位置零件为类回转体零件，结构简单。为便于起模，分模位置选在零件的中心周线上，分型面为过零件轴心和大凸台轴线的面。热处理方式采用时效处理，消除毛坯内部应力，以保证加工精度。综上所述，具体毛坯见毛坯图附图。三、选择加工方法，制定工艺路线1.定位基准选择该零件为类回转类零件，故选择外圆为粗基准。由大端面和内腔孔轴线为设计基准，故遵循“基准重合”原则，采用大端面和内孔及端面的小孔为精基准。2.零件表面加工方法的选择（1）大端面表面粗糙度要求高，尺寸较大，且为回转类，故采用车削加工，为保证精度要求，进行粗车和精车。（2）小端面采用车削加工，外圆定位，为保证精度，进行粗车和精车。（3）两端面的沉孔由于精度高，为10级精度，尺寸适中，故采用车削，且为精车加工。（4）内腔各孔内腔各孔精度高，为7级精度，尺寸适中，故采用精镗加工，保证精度。（5）凸台端面采用车床加工，同时进行车螺纹，小凸台的螺纹孔直接打孔而成。（6）大端面孔进行钻削加工，在钻床上打孔，攻螺纹孔。 3.制定工艺路线加工工艺路线为有端面至内腔，按照先加工基准面级先粗后精的原则，零件的加工工艺路线确定，具体工艺路线见附加工工级过程卡。四、工序设计工序一、二为大端面的加工和内腔的加工，工序三、四位小端面和内腔的加工，工序五、六为凸台的加工，工序七位凸台上孔的加工，工序八位大端面上孔的加工。具体附卡的加工工艺过程卡和加工工序卡。五、确定工序内容工序卡一上的工序为加工大端面和内腔的加工。 1.加工机床的确定根据零件的尺寸和加工精度的要求，确定车床加工采用车床C620-1。 2.加工刀具和夹具的确定零件材料为HT300，故选用刀具材料为YG6刀具。工步一 YG6 90端面车刀。工步二 YG6 镗刀。工步三 YG6 镗刀。3.确定切削用量（1）背吃刀量大端面由于粗加工余量为6mm，故背吃刀量选择为6/2=3mm。内孔60mm 粗加工余量为4.25mm，加工一次，故背吃刀量为4.25mm。内孔mm 粗加工余量为4.35mm，加工一次，故故背吃刀量为4.35mm。（2）进给量f 根据机械制造技术基础课程设计指南表5-114，表5-115，查得本工序中个工步进给量f。工步一：粗车大端面进给量f=1mm/r 工步二：粗镗内孔60mm 进给量f=0.5mm/r 工步三：粗镗内孔 mm 进给量f=0.5mm/r （3）切削速度根据机械制造技术基础课程设计指南表5-121，根据工件材料、切削深度和进给量，初步确定各工步的切削速度。工步一 =60m/min 工步二 =71m/min 工步三 =71m/min 根据公式n=，计算出初定的机床转速，然后根据所选机床的各级转速，确定各个工步的机床转速。工步一 n=150r/min 工步二 n=380r/min 工步三 n=470r/min 根据确定的机床转速，根据公式V= 再次确定各个工步的精确切削速度：工步一 =60.29m/min 工步二 =71m/min 工步三 =70.40m/min 4.确定工时定额根据公式=+/500确定工件的工时定额。其中=计算出基本时间，然后根据一定得比例，分别计算出、各个参数。其中=（15%-20%）=（2%-7%）=（2%-4%）=（3%-5%）根据以上公式，确定出各个工步的工时定额：机动时间辅助时间综上所述，各个工步的工时定额如下：工步一 =86.4s工步二 =20.4s工步三 =20.4工序卡一各个主要参数确定，具体见附卡工序卡一。其他工序卡参数确定方法相同，不再详细列出，具体数据见附卡工序卡。六、夹具设计本夹具是工序五使用的加工大
