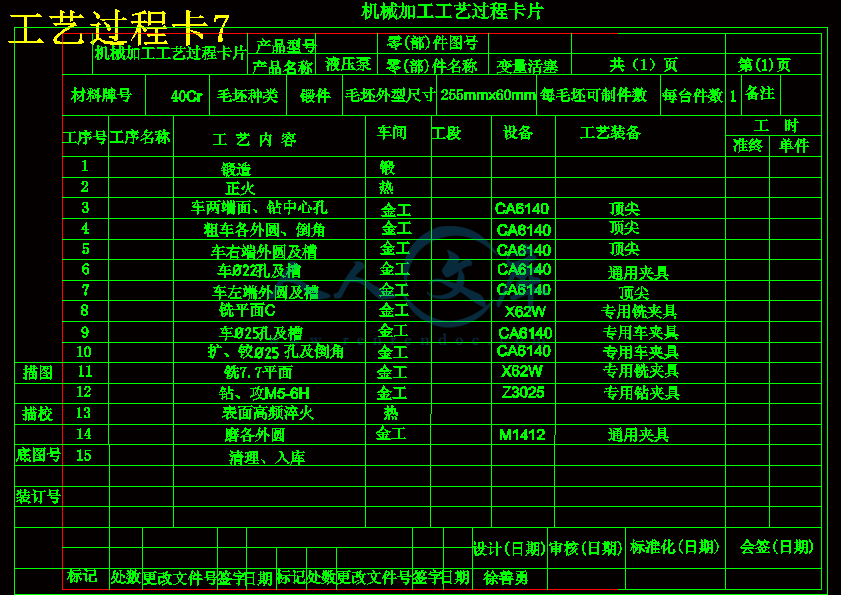

工序卡13张

工序卡6 (2).dwg---(点击预览)

压缩包内文档预览：

编号：298370 类型：共享资源大小：1.41MB 格式：RAR 上传时间：2014-07-23 上传人：上*** IP属地：江苏

30
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 液压泵变量活塞Ⅰ 零件工装设计钻孔Φ25 cad图纸

资源描述：

液压泵变量活塞Ⅰ零件的工装设计【钻孔Φ25】

38页 14000字数+说明书+申报表+开题报告+22张CAD图纸【详情如下】

压板.dwg

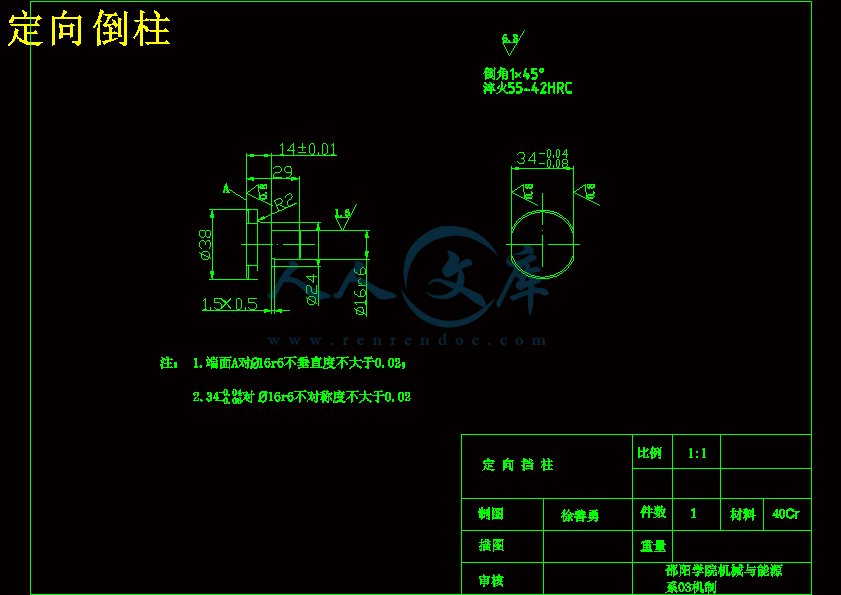

大V形快.dwg

定向倒柱.dwg

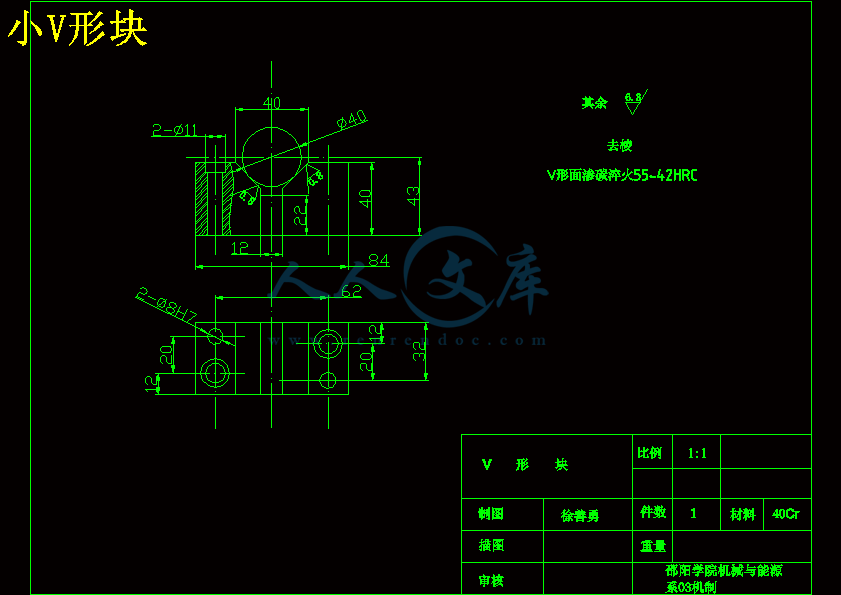

小V形块.dwg

工序卡13张

工程图.dwg

模体.dwg

液压泵变量活塞Ⅰ零件的工装设计开题报告.doc

液压泵变量活塞Ⅰ零件的工装设计论文.doc

申报表.doc

衬套.dwg

说明书.doc

连叉.dwg

钻孔Φ25夹具装配图.dwg












摘要Ⅰ　

SummaryⅡ

1 绪论1

1.1 CAD技术的发展历程及趋势1

1.1.1 CAD简介1

1.1.2 CAD技术的发展历程1

1.1.3 CAD技术的发展趋势4

1.2 Pro/ENGINEER简介5

2 基于Pro/E的液压泵变量活塞Ⅰ零件的三维建模7

2.1 建立零件的毛坯模型8

2.2 零件的三维建模8

3 液压泵变量活塞Ⅰ零件的工艺规程设计15

3.1零件的分析15

3.1.1零件的作用15

3.1.2零件的工艺分析15

3.2工艺规程设计15

3.2.1确定毛坯的制造形式和机械加工余量15

3.2.2基准的选择16

3.2.3制定工艺路线17

3.3 加工设备及刀、夹、量具的设计19

3.4 加工工序的设计20

3.5 夹具的设计22

3.5.1确定设计方案22

3.5.2定位元件的设计23

3.5.3夹紧装置的设计25

3.5.4计算夹紧力并确定螺杆直径25

3.5.5夹具的设计26

4 结论28

参考文献 29

致谢30

摘要

　　　本次设计，通过运用Pro/E软件建立零件的三维实体模型，并完成了工程图的生成和尺寸的标注。使用Pro/E软件能够迅速的将模型创建出来，同时还能够形象的看到每一个特征是通过何种方式创建出来。工艺规程的制定是一个重要的部分，根据零件的加工要求和实际的需要，制定的工艺规程也合理，能够运用到实际生活中去，并能够提高生产效率，带来经济效益。根据零件加工工序9设计出来的专用夹具，符合设计的要求，而且能够带来装卸的方便性，保证零件的加工精度，满足零件加工的需要。

　　关键词: Pro/E；实体；工序；工程图

Summary

　　　A design, pass three entity models of make use of the Pro/ E software establishment spare partses, and completed the engineering diagram born to mark with size.Use the software of Pro/ E can quickly of establish out model, at the same time can still the image see each characteristic is to pass what way establish out.The establishment of the craft rules distance is an important part, processing the request and actual demands according to the spare parts, the craft rules distance of the establishment is also reasonable, can make use of to go to in the real life, and can raise the rate of production, bringing the economic performance.According to the appropriation tongs that the spare parts processes the work preface 9 designs to come out, meet the request of design, and can bring to pack the convenience for unload, guaranteeing that the spare parts processes the accuracy, satisfying the demand that spare parts process.　　

Keyword: Pro/ E;Entity;Work preface;Engineering diagram

第1 章绪论

1.1 CAD技术的发展历程及趋势

1.1.1 CAD简介

CAD（计算机辅助设计，Computer Aided Design）；是指工程技术人员以计算机为工具，应用自身的知识和经验，对产品进行包括方案构思总体设计、工程分析、图形编辑和技术文档整理等一切设计活动的总称。

CAD是一个设计的过程，它是“在计算机环境下完成产品创造、分析和修改，以达到预期设计目标”的过程。

一般认为，CAD系统具有几何建模、工程分析、模拟仿真、工程绘图等主要功能。就目前CAD技术可实现的功能而言，CAD作业过程在设计人员进行产品概念设计的基础上从事产品的几何造型，完成产品几何模型的建立；提取模型中的相关数据进行工程分析和计算，例如有限元分析、仿真模拟等；根据计算结果决定对设计结果的修改，满意后编辑全部设计文档，输出工程图的一个完整过程。从CAD作业过程可以看出，CAD技术也是一项产品建模技术，它是将产品的物理模型转化为计算机内部的数据模型，以供后续的产品开发活动所共享，驱动产品生命周期的全过程。

一个功能完备的CAD系统包括设计数据库、应用程序库和多功能交互图形库。产品设计数据库储存有各类标准规范、计算公式、经验曲线等产品设计信息；应用程序库包括有常规的设计程序，优化方法、有限元分析、可靠性分析等通用和专用的设计分析和计算程序；多功能交互图形库用于图形处理，工程图绘制、标准零部件图库的建立等图形处理作业。

在CAD系统中，若加入人工智能技术，用计算机模拟人类专家解决问题的思路和方法进行设计过程中的推理和决策。可大大提高设计过程自动化水平，对产品进行功能设计、总体方案设计等产品的概念设计的过程，以实现对产品设计全过程提供有力的支持。

1.1.2 CAD技术的发展历程

CAD技术起源于美国，它经历一个由二维设计技术向三维设计技术发展的过

　　　Pro/ENGINEER是美国参数技术公司（PTC）推出的新一代CAD/CAE/CAM软件，它具有基于特征全参数、全相关，单一数据库特点，自推出以来，由于强大的功能它很快得到业内人士的普遍欢迎，并迅速成为当今世界最为流行的CAD软件之一。目前，Pro/ENGINEER已成为易学易用的百万级CAD/CAE/CAM应用软件，并风靡世界各地。在中国，自20世纪90年代中期以来，许多大型企业开始选用Pro/ENGINEER，至今该软件已拥有相当大的用户群。同时国内许多大学也纷纷运用Pro/ENGINEER作为教学和研究开发的基础软件平台。

　　　参数化实体造型技术是Pro/ENGINEER系统的核心技术，其主要特点是基于、全尺寸约束、尺寸驱动设计修改及全数据相关。

　　　基于特征：将某些具有代表性实体几何形状定义为特征，并将其所有尺寸存为可变参数，以此为基础来进行更为复杂的几何形体构造。222

　　　全尺寸约束：将形状尺寸联合起来考虑，通过尺寸约束实现对几何形状的控制。造型必须以完整的尺寸参数为出发点（全约束），不能漏标尺寸（欠约束），不能多标尺寸（过约束）。

　　　尺寸驱动设计修改：通过编辑尺寸数值来驱动几何形状的改变。

　　　全数据相关：尺寸参数的修改导致其他相关模块中的相关尺寸得以全盘更新。采用参数化技术的好处在于它彻底改变了自由建模的无约束状态，几何形状均以尺寸的形式被有效控制，如打算修改零件形状，只需编辑一下尺寸的数值，即可实现形状的改变。尺寸驱动已经成为当今造型系统的基本功能，无此功能的造型系统已基本不存在了。Pro/ENGINEER与传统的仅提供绘图工具的CAD系统有着极大的不同。前者提供了一个完整的机械产品解决方案，包括工业设计、机械设计、模具设计，加工制造，机构分析、有限元分析和产品数据库管理，基本包括产品生命周期的管理等。

Pro/ENGINEER是建立在单一数据库的CAD/CAM/CAE软件，它不像一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库，就是工程中的数据全部来自一个数据库，使得多个独立用户可以同时为一个产品的造型而工作。换言之，在整个设计过程中的任何一处发生参数改动，可以反应至整个设计过程　　　的相关环节，此种功能称之为全相关。举例来说，如果二维工程图有所改变，零件的三维模型会相应改变，NC加工路径也会自动更新。单一数据库技术和全相关功能，为并行工程的实施提供了一个很好的软件平台。

　　第2章基于Pro/E的液压泵变量活塞Ⅰ零件的三维建模

2．1 建立零件的毛坯模型

　　　在工具栏中点击“新建”按钮，出现新增对话框，在类型下选取“零件”并取名“maopei”。单击“确定”按钮，进如草绘环境界面，如图2-1 。单击菜单管理器上（如图2-2）的“特征”、“创建”、“加材料”、“旋转”、“完成”、“完成”，选“Top平面”、“正向”、“缺省”，依次在菜单管理器中单击“360”、“完成”，最后在伸出项：旋转对话框中单击“确定”，完成的三维实体模型如图2-3：　　　液压泵变量活塞是一个很重要的零件。它的加工要求较高，尤其两外圆的精度很高，既要保证间隙0.015mm~0.025mm，又要保证与件701相配合。

　　　活塞两端的截面积不等，由P=F×S知,缸内油的压强通过活塞来控制,进而调节油的流量,而七槽用于减少油的摩擦及挤压.

3.1.2 零件的工艺分析

　　　由液压件厂加工的要求,材料是40Cr,该材料是合金调质钢,调质后强度比碳钢高,用于制造在重载荷作用下同时受冲击载荷作用的一些重要零件,要求零件具有高强度、高韧性相结合的良好综合性能。

　　　该零件的主要加工表面有：φ55外圆、φ40外圆、φ54外圆、φ39外圆、φ25孔、7.7平面及平面C。

　　　φ55外圆与φ40外圆圆柱度都为0.0025mm，φ55外圆与φ40外圆轴心线的同轴度为0.006mm，且两端保证间隙0.015mm~0.025mm，保证与件701相配合；φ55外圆与φ40外圆要求经济精度公差等级为IT6，经济粗糙度Ra值为0.1mm；φ22孔与φ25孔钻孔后要求有退刀槽，以保证加工精度，不留毛刺。

3.2 工艺规程设计

3.2.1 确定毛坯的制造形式和机械加工余量

　　　根据零件材料确定为锻件，生产纲领为中批量生产。毛坯锻造方法选用模锻件，是在锻锤或压力机上通过专用锻模而锻制成形的锻件。它的的精度和表面质量均比自由锻造好，可以使毛坯形状更接近工件形状，加工余量小。同时由于模锻件的材料纤维组织分布好，锻制件的机械强度高。而且模锻件的生产效率高，需要专用的模具，因此，主要适用于批量较大的中小型零件。

　　　由参考文献[1]表2.3-5，用查表法确定各表面的总余量如表2-1所示。

　　　表2-1加工表面总余量（mm）　　　　　　　　　　　　　　　　

参考文献

[1]李洪主编.机械加工工艺师手册[M].北京:北京出版社,1990

[2]杨叔之.机械加工工艺师手册[M].北京:机械工业出版社,2001

[3]孟少农主编. 机械加工工艺师手册[M].北京:机械工业出版社,1991

[4]陈宏钧主编.典型零件机械加工生产实例[M].北京:机械工业出版社,2004

[5]刘友才,肖继德主编.机床夹具设计[M].北京:机械工业出版社,1991

[6]郑秀本主编.机械制造工艺学[M].北京:机械工业出版社,1991

[7]王绍俊主编. 机械制造工艺设计手册[M].北京:机械工业出版社,1987

[8]林清安. Pro/ENGINEER2001零件设计范例练习基础篇[M]．清华大学出版社，2003

[9]嘉木工作室．Pro/E实体建模实例教教程[M]．机械工业出版社,2003

[10]薛源顺．机床夹具设计[M]．机械工业出版社，1999

[11]张宏星,赵星．ＣＡＤ技术及系统研究概述[J]．机械工程师，2004

[12]李健，唐忠明等．基于特征的产品装配建模系统[J]．制造业自动化,2000

[13]马长青，王瑞雪等．三维CAD技术及其系统开发[J]．机械,2004

[14]窦建玲．产品创新设计与现代CAD技术[J]．现代制造工程,2004

[15]原彬．基于Pro/E的柴油机连杆加工过程仿真[J].中国制造工业信息化,2004

[16]孙林夫．三维CAD 关键技术及应用[J]，中国制造工业信息化,2003

[17]王隆太．机械CAD/CAM技术[M]．机械工业出版社，2005

[18] 李健，唐忠民，等.基于特征的产品装配建模系统[J].制造工业自动化，2000，22

内容简介：: 邵阳学院毕业设计（论文）开题报告书课题名称基于Pro/E 的液压泵变量活塞零件的CAD/工艺/工装设计学生姓名学号院（系）、专业机械制造工艺与设备指导教师 2006年 2月 28 日一、课题的来源、目的意义（包括应用前景）、国内外现状及水平课题来源：根据维克液压件有限公司提供的液压泵变量活塞零件，运用先进的设计技术和方法，对该零件进行基于过程的产品设计，使产品开发从设计到加工真正实现了数据的无缝集成。目的意义：Pro/ENGINEER作为PTC全球发行的首套用于产品开发的“全方位”一体化产品设计和开发系统(PDS)，其单一数据库、参数化、基于特征、全相关及工程数据再利用等概念改变了MDA的传统观念，被广泛地应用于机械电子、工业造型、航空航天与家电等领域，已成为“信息化带动工业化”的重要工具软件。学习使用Pro/E，通过所学专业知识，在老师指导下，按时完成本次设计，培养我们综合运用基础理论，基本知识和基本技能，提高分析解决实际问题的能力，使我们树立正确的设计思想，有严肃认真的科学态度，严谨求实的工作作风。国内外现状及水平：国内外工艺发展状况：传统的工艺设计是由工艺设计人员根据产品的特点和企业所拥有的制造资源和环境，用手工方法来编制产品制造工艺规程和相关的工艺文件。随着产品生命周期的缩短，多品种、小批量生产的需求，这种传统工艺设计方法，越来越不适应激烈的市场竞争形势。因此，计算机辅助进行产品制造工艺设计受到人们的普遍重视，尤其在CAD/CAM技术走向集成化、智能化发展的今天，计算机辅助工艺设计（Computer Aided Process Planning，CAPP）已成为制造技术的一个重要组成部分。CAPP技术的研究和发展起源于20世纪60年代。1969年挪威推出了世界上第一个CAPP系统AUTOPROS，并于1973年商品化。美国20世纪60年代末70年代初着手于CAPP的研究，并于1976年由CAMI公司推出颇具影响力的Automated Process Planning系统。中国最早进行这项研究工作的是同济大学，他们在1982年研制成功了TOJICAPP系统，并通过了原国家教委组的鉴定，并于1985年在国际CIRP会议上正式发表。随后北京理工大学也研制出适用于车辆中回转体零件设计的BITCAPP系统，北京航空航天大学发表了BHCAPP系统，还有一些高校和工厂合作研制的CAPP系统也相继获得成功。从20世纪60年代至今短短的40多年期间，CAPP技术有了较大的发展，先后推出了由低级到高级不同层次、不同类型的CAPP系统，如交互式CAPP、派生式CAPP、创成式CAPP、智能型CAPP等。这些CAPP系统适用于不同的对象和不同的生产方式，在实际生产制造过程中发挥了重要的作用。随着CAD/CAM技术向集成化、智能化方向发展，CAPP技术已从早期面向零件的工艺编程过程逐步发展成为面向产品的工艺过程编制，甚至发展到今天的面向企业的CAPP。机床夹具的现状及发展方向：夹具最早出现在1787年，随着科学技术的巨大进步及社会生产力的迅速提高，夹具已从一种辅助工具发展成为门类齐全的工艺装备。机床夹具的现状：国际生产研究协会的统计表明，目前中小批多品种生产的工件品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场激烈的竞争。然而一般企业都仍习惯于大量采用传统的专用夹具，在一个具有中等生产能力的工厂中，约拥有1300015000套专用夹具，而夹具的实际磨损量仅为15%左右。特别近年来，数控机床（NC）、加工中心（MC）、成组技术（GT）、柔性制造系统（FMS）等技术的应用，对机床夹具提出了新的要求：（1）能迅速方便地装备新产品的投产，以缩短生产准备周期，降低生产成本。（2）能装夹一组具有相似性特征的工件。（3）适用于精密加工的高精度机床夹具。（4）采用各种现代化制造技术的新型机床夹具。（5）采用以液压泵站等动力源的高效夹具装置，以进一步提高劳动生产率。（6）提高机床夹具的标准化程度。现代机床夹具的发展方向主要表现为：精密化、高效化、柔性化、标准化等4个方面。计算机辅助设计（CAD）是一个正在发展的技术领域，世界上有许多设计系统，已经在运行或者正在研究开发之中。传统的机床夹具需要检索许多资料并花费许多绘图时间，设计的效率低且成本高。机床夹具设计往往还需借助于设计者的经验。机床夹具CAD技术的开发和应用，既可缩短设计周期，又能促进机床夹具的标准化和系统化。机床夹具的CAD软件包括夹具结构软件和夹具绘图软件等。设计时按工件形状尺寸绘出轮廓，然后绘制定位和夹紧装置的相关视图。通常在计算机数据库中还可存放典型元件和装置的图形、数据以及相关的标准、资料等数据。传统的组合夹具设计主要依靠手工完成，CAD 设计系统主要采用以交互式为主的半创成式设计方法。现在，大量三维实体造型软件崛起，如Pro / E 、Solidworks、UG、Solidedge 等，推动了设计领域的新革命，由于这些三维软件，不仅仅可创建三维实体模型，还可利用设计出三维模型进行模拟装配和静态干涉检查、机构分析、动态干涉检查、动力学分析、强度分析等。同时由于组合夹具的组件全部是标准件，而且数量有限，易于储存和检索等特点，使建立组合夹具站成为可能。若将计算机辅助设计应用到组合夹具设计中，尤其是将Pro / E 应用到组合夹具设计中，则可使组合夹具的设计非常快捷，装配生产率得以显著提高。二、课题研究的主要内容、研究方法或工程技术方案和准备采取的措施课题研究的主要内容：1、运用 Pro/E软件建立零件的三维实体模型，并完成工程图的生成和尺寸的标注；2、制定零件的加工工艺规程并编制机械加工工序卡一套；3、设计其中一道工序的夹具图纸一套；4、撰写15000字以上的说明书（打印稿），格式和内容符合邵阳学院的统一格式和规范要求。研究方法：1、运用Pro/E软件，对该零件进行基于过程的产品设计；2、根据相关数据，运用Pro/E软件对液压泵变量活塞进行三维实体建模；3、根据加工工艺要求，选择一个工序，设计夹具；准备采取的措施：1、进入维克液压件有限公司对该零件进行调研；2、搜索和统计相关资料和数据；3、运用Pro/E进行参数化设计；4、设计出产品；5、结合维克液压件有限公司的实际零件进行分析。三、现有基础和具备的条件1、专业资深指导老师一位2、个人电脑一台3、Pro/E软件一套4、Pro/E参考资料（自购）3本5、图书馆参考资料若干参考资料：1陈立德. 机械设计基础M.高等教育出版社,20002徐圣群. 简明机械加工手册M.上海科学技术出版社，19973左健明. 液压与气压传动M. 机械工业出版社，19994杨裕根. 现代工程图学M. 北京邮电大学工业出版社，20035王启平. 机械制造工艺学M.哈尔滨工业大学出版社，清华大学出版社，20026林清安. Pro/ENGINEER2001零件设计基础篇(上) M 清华大学出版社，20037林清安. Pro/ENGINEER2001零件设计基础篇(下) M 清华大学出版社，20038林清安. Pro/ENGINEER2001零件设计范例练习基础篇M 清华大学出版社，20039嘉木工作室 Pro/E实体建模实例教教程机械工业出版社M10薛源顺机床夹具设计M机械工业出版社，199911张宏星,赵星技术及系统研究概述J机械工程师，200412李健，唐忠明等基于特征的产品装配建模系统J制造业自动化,200013马长青，王瑞雪等三维CAD技术及其系统开发J机械,200414窦建玲产品创新设计与现代CAD技术J现代制造工程,200415原彬基于Pro/E的柴油机连杆加工过程仿真J，中国制造工业信息化,200416孙林夫三维CAD 关键技术及应用J，中国制造工业信息化,200317王隆太机械CAD/CAM技术机械工业出版社M，2005 18网站：中国学术期刊网，清华大学镜像网站，2002 四、总的工作任务，进度安排以及预期结果设计（论文）进度表：阶段阶段内容起止时间前期熟悉课题、调研、收集资料、方案拟订220-315中期1、完成翻译及实体模型的建立和二维图的生成2、制定零件的加工工艺规程并编制机械加工工序卡一套；3、设计其中一道工序的夹具图纸一套； 316-416后期实现夹具工作过程的动态仿真；417-515答辩准备撰写说明书，刻录光盘516-610答辩610五、指导教师审查意见指导教师（签名）年月日六、教研室审查意见教研室主任（签名）年月日七、院（系）审查意见院（系）主任（签名）年月日邵阳学院毕业设计(论文)目录摘要Summary1 绪论11.1 CAD技术的发展历程及趋势11.1.1 CAD简介11.1.2 CAD技术的发展历程1 1.1.3 CAD技术的发展趋势41.2 Pro/ENGINEER简介52 基于Pro/E的液压泵变量活塞零件的三维建模72.1 建立零件的毛坯模型82.2 零件的三维建模83 液压泵变量活塞零件的工艺规程设计153.1零件的分析153.1.1零件的作用153.1.2零件的工艺分析153.2工艺规程设计15 3.2.1确定毛坯的制造形式和机械加工余量153.2.2基准的选择163.2.3制定工艺路线173.3 加工设备及刀、夹、量具的设计19 3.4 加工工序的设计20 3.5 夹具的设计223.5.1确定设计方案223.5.2定位元件的设计233.5.3夹紧装置的设计253.5.4计算夹紧力并确定螺杆直径253.5.5夹具的设计264 结论28参考文献 29致谢30摘要本次设计，通过运用Pro/E软件建立零件的三维实体模型，并完成了工程图的生成和尺寸的标注。使用Pro/E软件能够迅速的将模型创建出来，同时还能够形象的看到每一个特征是通过何种方式创建出来。工艺规程的制定是一个重要的部分，根据零件的加工要求和实际的需要，制定的工艺规程也合理，能够运用到实际生活中去，并能够提高生产效率，带来经济效益。根据零件加工工序9设计出来的专用夹具，符合设计的要求，而且能够带来装卸的方便性，保证零件的加工精度，满足零件加工的需要。关键词: Pro/E；实体；工序；工程图SummaryA design, pass three entity models of make use of the Pro/ E software establishment spare partses, and completed the engineering diagram born to mark with size.Use the software of Pro/ E can quickly of establish out model, at the same time can still the image see each characteristic is to pass what way establish out.The establishment of the craft rules distance is an important part, processing the request and actual demands according to the spare parts, the craft rules distance of the establishment is also reasonable, can make use of to go to in the real life, and can raise the rate of production, bringing the economic performance.According to the appropriation tongs that the spare parts processes the work preface 9 designs to come out, meet the request of design, and can bring to pack the convenience for unload, guaranteeing that the spare parts processes the accuracy, satisfying the demand that spare parts process.Keyword: Pro/ E;Entity;Work preface;Engineering diagram第1 章绪论1.1 CAD技术的发展历程及趋势1.1.1 CAD简介 CAD（计算机辅助设计，Computer Aided Design）；是指工程技术人员以计算机为工具，应用自身的知识和经验，对产品进行包括方案构思总体设计、工程分析、图形编辑和技术文档整理等一切设计活动的总称。 CAD是一个设计的过程，它是“在计算机环境下完成产品创造、分析和修改，以达到预期设计目标”的过程。一般认为，CAD系统具有几何建模、工程分析、模拟仿真、工程绘图等主要功能。就目前CAD技术可实现的功能而言，CAD作业过程在设计人员进行产品概念设计的基础上从事产品的几何造型，完成产品几何模型的建立；提取模型中的相关数据进行工程分析和计算，例如有限元分析、仿真模拟等；根据计算结果决定对设计结果的修改，满意后编辑全部设计文档，输出工程图的一个完整过程。从CAD作业过程可以看出，CAD技术也是一项产品建模技术，它是将产品的物理模型转化为计算机内部的数据模型，以供后续的产品开发活动所共享，驱动产品生命周期的全过程。一个功能完备的CAD系统包括设计数据库、应用程序库和多功能交互图形库。产品设计数据库储存有各类标准规范、计算公式、经验曲线等产品设计信息；应用程序库包括有常规的设计程序，优化方法、有限元分析、可靠性分析等通用和专用的设计分析和计算程序；多功能交互图形库用于图形处理，工程图绘制、标准零部件图库的建立等图形处理作业。在CAD系统中，若加入人工智能技术，用计算机模拟人类专家解决问题的思路和方法进行设计过程中的推理和决策。可大大提高设计过程自动化水平，对产品进行功能设计、总体方案设计等产品的概念设计的过程，以实现对产品设计全过程提供有力的支持。1.1.2 CAD技术的发展历程CAD技术起源于美国，它经历一个由二维设计技术向三维设计技术发展的过程，早期的二维机械CAD技术实际上是计算机辅助绘图（Computer Aided Prafting），它只是起到了一个电子图版的作用，因为二维机械CAD技术没能很好地解决设计中最别扭的几个问题，机构几何关系和运动关系的分析讨论问题、设计的更新与修改问题、设计工程管理问题等，所以二维机械CAD没有起到真正的计算机辅助设计的作用。于是人们渴望三维CAD技术的出现。到目前为止，三维CAD技术的发展经历了四次技术革命。第一次技术革命是曲面造型系统。20世纪60年代出现的三维CAD系统只是极为简单的线框式系统，由于缺乏形体的表面信息，CAM及CAE均无法实现。进入70年代后，世界发达国家的汽车及飞机工业飞速发展，此时在飞机和汽车制造中遇到了大量的自由曲面问题，由于当时制作出来的样品与设计者想象的形状有很大差异，于是出现的曲面造型系统CATIA为人类带来了第一次CAD技术革命，CATIA改变了以往只能借助油泥模型里近似表达曲面的工作方式使人们可以用计算机进行曲线、曲面的处理操作。它的出现首次实现了计算机完整扫描产品零件主要信息的功能，同时也使得CAM技术的开发有了现实的基础，但是曲面造型技术只能描述零件形体的表面信息，难以准确表达零件的其他特性，如质量、重心、转动惯量等，对CAE技术十分不利，而且该时期的造型技术基本上是以表面及线框造型技术为代表的无约束自由造型技术。由于软件操作复杂，价格极其昂贵，中小企业根本无力问津，因此难以得到普及。于是1979年，美国的SDRC公司推出了世界上第一个基于实体造型技术的大型CAD/CAM软件I-DEAS。实体造型技术是CAD技术上的第二次技术革命。由于实体造型技术能够准确表达零件的全部属性，在理论上有助于统一CAD、CAE、CAM的模型表达，给设计带来了极大的方便，然而带来了数据计算量的极度膨胀。在当时硬件条件下，实体造型的计算及显示速度很慢，因而实体造型技术没有迅速在整个行业中全面推广。在以后，美国的CV公司最先在曲面算法上取得了突破，计算速度提高较大，另外，由于CV公司提出了集成各种软件为企业提供了全方位解决方案，采取了将软件的运行平台向价格较低的小型机转移的有利措施，一跃成为CAD领域的领导者。进入20世纪80年代中期后，参数技术公司PTC（Parametric Technology Corp），开始研制被命名为Pro/ENGINEER的参数化软件。“参数化”技术的出现，使僵硬的曲面、实体造型技术获得了“智能化”弹性修改的魅力，充分体现出其在许多通用件、零部件设计上的简便易行的优势，因而赢得了众多中小企业的亲眯，使得它在20世纪90年代前后几乎成为CAD业界的标准，称之为CAD技术的第三次革命。PTC（Parametric Technology Corp）的Pro/E主导了这一潮流。参数化造型技术特点是：基于特征、全尺寸约束、尺寸修改、全数据相关。只要按照系统规定的方式去操作，系统保证生成的设计的正确性及效率性，否则系统拒绝操作。其造型过程类似模拟工程师读图样的过程，由关键尺寸、形体尺寸、定位尺寸一直到参考尺寸，无一遗漏全部看懂（输入计算机）后，形体自然在脑子里（在屏幕上）形成。Pro/ENGINEER也于1990前后成为CAD业界的标准。早期的Pro/E软件性能低，只能完成简单的工作，但由于第一次实现了尺寸驱动零件设计修改，使人们看到了它给设计者带来的方便性。80年代末，计算机技术迅速发展，硬件成本大幅度下降，CAD技术硬件平台成本从二十几万美元降到几万美元，许多中小企业也开始有能力使用CAD技术。由于他们的设计工作量并不大，零件形状也不复杂，更重要的是他们无钱投资大型高档软件，因此他们把目光投向了中低档的Pro/E软件。PTC也正是因为瞄准了这一中档市场，才迎合众多中小企业在CAD上的需求，一举取得成功。进入90年代，参数化技术变的比较成熟起来，充分体现出其在许多通用件，零部件设计上存在的简便易行的优势。PTC也因此先行挤占了低端AutoCAD市场，继而，PTC公司又试图进入高端CAD市场，与CATIA、SDRC、CV、UG等群雄在汽车及飞机制造业市场逐鹿。目前，PTC在CAD市场份额排名也名列前茅。SDRC公司的开发人员以参数化技术为蓝本，提出了一种比参数化技术更为先进的实体造型技术变量技术。作为今后的开发方向，它保留了参数化技术基于特征、全数据相关、尺寸驱动设计修改的优点，但在约束定义方面做了根本性的改变，将参数化技术中所需定义的尺寸“参数”进一步区分为形状约束和尺寸约束。操作者可先决定所感兴趣的形状，然后再给出一些必要的尺寸，尺寸是否注全，不影响后续操作。同时又克服了它的许多不利之处，它的成功应用，将为CAD技术的发展提供更大的空间和机遇，目前被视为CAD技术的第四次技术革命。SDRC的IDEASMaster Series堪称该技术的代表作。变量化技术不仅可以做到尺寸驱动，也可以实现约束驱动，即由工程关系来驱动几何形状的改变。三维CAD技术符合人的设计思维习惯，整个设计可以完全在三维模型上讨论，直观形象。另外，应用三维CAD设计能建立充分和完整的设计数据库，并以此为基础，进一步进行应力/应变分析、质量属性分析、空间运动分析、装配干涉分析、模具设计与NC可加工性分析、高效率及高正确率的二维工程图生成、外观效果和造型效果评价等工作，因而三维CAD技术才是真正意义上的计算机辅助设计技术（Computer Aided Design）。1.1.3 CAD技术的发展趋势围绕创新设计能力的提高和网络计算环境的普及，CAD技术的发展趋势主要围绕以下七个方面：标准化：除了CAD支撑软件逐步实现工业标准，面向标准构件（零部件库）标准化方法也已成为CAD技术的必备内容，是向着合理化的程度设计的应用方向发展。并行化：并行化是机械设计的大趋势，CAD技术提供对并行设计的支撑是CAD技术的一个重要发展方向。集成化：集成化主要体现在CAX/PDM/ERP技术经过集成，形成企业一体化的技术或系统，进而打主动企业信息化的进程。自动化：传统的CAD系统已经实现了自动化进行结构分析，但这些还远远不够，至少还包括这样几个方面，自动设计方案，自动获取资料，三维实体的自动重建。必须推出的是CAD技术的发展目标不是实现“完全的自动化”，而是以一种符合设计人员习惯的方式，帮助他们完成设计工作。开放性：CAD系统目前广泛建立在开放式操作系统（Windows窗口系统、UNIX平台、LINUX平台）之上；此外，各种成熟的CAD系统还为终端用户提供了3次开发环境，使用户可根据需要定制自己的CAD系统。网络化：网络技术是计算机技术和翻译技术相互渗透而又紧密结合产物，CAD的智能化特性主要体现在CAD系统本身的智能化特性、人机智能交互接口、设计工程和设计结果的智能显示。因此我们发现智能CAD技术发展的必然方向，知识工程与CAD技术的有机集成是实现智能CAD的必然途径，智能CAD系统是基于知识驱动的CAD系统。1.2 Pro/ENGINEER简介Pro/ENGINEER是美国参数技术公司（PTC）推出的新一代CAD/CAE/CAM软件，它具有基于特征全参数、全相关，单一数据库特点，自推出以来，由于强大的功能它很快得到业内人士的普遍欢迎，并迅速成为当今世界最为流行的CAD软件之一。目前，Pro/ENGINEER已成为易学易用的百万级CAD/CAE/CAM应用软件，并风靡世界各地。在中国，自20世纪90年代中期以来，许多大型企业开始选用Pro/ENGINEER，至今该软件已拥有相当大的用户群。同时国内许多大学也纷纷运用Pro/ENGINEER作为教学和研究开发的基础软件平台。参数化实体造型技术是Pro/ENGINEER系统的核心技术，其主要特点是基于、全尺寸约束、尺寸驱动设计修改及全数据相关。基于特征：将某些具有代表性实体几何形状定义为特征，并将其所有尺寸存为可变参数，以此为基础来进行更为复杂的几何形体构造。222全尺寸约束：将形状尺寸联合起来考虑，通过尺寸约束实现对几何形状的控制。造型必须以完整的尺寸参数为出发点（全约束），不能漏标尺寸（欠约束），不能多标尺寸（过约束）。尺寸驱动设计修改：通过编辑尺寸数值来驱动几何形状的改变。全数据相关：尺寸参数的修改导致其他相关模块中的相关尺寸得以全盘更新。采用参数化技术的好处在于它彻底改变了自由建模的无约束状态，几何形状均以尺寸的形式被有效控制，如打算修改零件形状，只需编辑一下尺寸的数值，即可实现形状的改变。尺寸驱动已经成为当今造型系统的基本功能，无此功能的造型系统已基本不存在了。Pro/ENGINEER与传统的仅提供绘图工具的CAD系统有着极大的不同。前者提供了一个完整的机械产品解决方案，包括工业设计、机械设计、模具设计，加工制造，机构分析、有限元分析和产品数据库管理，基本包括产品生命周期的管理等。Pro/ENGINEER是建立在单一数据库的CAD/CAM/CAE软件，它不像一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库，就是工程中的数据全部来自一个数据库，使得多个独立用户可以同时为一个产品的造型而工作。换言之，在整个设计过程中的任何一处发生参数改动，可以反应至整个设计过程的相关环节，此种功能称之为全相关。举例来说，如果二维工程图有所改变，零件的三维模型会相应改变，NC加工路径也会自动更新。单一数据库技术和全相关功能，为并行工程的实施提供了一个很好的软件平台。第2章基于Pro/E的液压泵变量活塞零件的三维建模 21 建立零件的毛坯模型在工具栏中点击“新建”按钮，出现新增对话框，在类型下选取“零件”并取名“maopei”。单击“确定”按钮，进如草绘环境界面，如图2-1 。单击菜单管理器上（如图2-2）的“特征”、“创建”、“加材料”、“旋转”、“完成”、“完成”，选“Top平面”、“正向”、“缺省”，依次在菜单管理器中单击“360”、“完成”，最后在伸出项：旋转对话框中单击“确定”，完成的三维实体模型如图2-3：图2-1 图2-2 图2-32.2 零件的三维建模第一步：新建文件单击窗口上部工具栏中的“创建新对象”按钮，打开新建对话框，在名称栏中输入“Huosai”作为文件名，单击“确定”按钮，打开“新文件”选项，进入草绘环境界面，如图2-4所示。图2-4第二步：以拉伸方式创建加材料特征在菜单管理器当中依次单击“特征”、“创建”、“加材料”、“旋转”、“完成”、“单侧”、“完成”后，点Top平面，再单击“正向”“缺省”，进入二维草图绘制界面，绘制草绘图如图2-5所示。图2-5然后点击，在菜单管理器当中依次单击“360”、“完成”、“确定”后，完成的模型如图2-6：图2-6第三步：以旋转方式创建切减材料特征槽（1）在菜单管理器当中依次单击“特征”、“创建”、“切减材料”、“旋转”、“完成”，接受缺省选项，选Top平面，再点击“正向”、“缺省”，进入二维草图绘制界面，绘制草绘图如图2-7所示。图2-7点击，在菜单管理器当中点击“360”、“完成”，再从切剪：旋转对话框中点击“缺定”按钮。（2）复制槽：在菜单管理器当中依次点击“复制”、“移动”、“完成”，选取平移的特征后，点击“完成”、“平移”、“曲线/边/轴”，用查询方式选取A-1（轴）：F5（伸出项），点击查询列表中“接受”按钮，再点击“反向”、“正向”。从草绘界面输入偏距距离为5，点击，在菜单管理器当中依次点击“完成”、 “移动”、 “完成”，从组元素对话框中点击“确定“按钮。（3）阵列槽：在菜单管理器当中依次点击“阵列”，选取上一次复制的特征后，点击“完成”，在草绘环境界面中输入尺寸增量5，点击“完成”，完成小外圆处的槽如图2-8。图2-8（4）以同样的方式创建大外圆处的槽，完成的特征如图2-9。图2-9第四步：以旋转方式创建切减材料特征孔22孔在菜单管理器当中依次单击“特征”、“创建”、“切减材料”、“旋转”、“完成”，接受缺省选项，选Top平面，再点击“正向”、“缺省”，进入二维草图绘制界面，绘制草绘图如图2-10所示。点击，在菜单管理器当中依次单击“正向”、“360”、“完成”后，在切剪：旋转对话框中点击“确定”按钮，创建的特征如图2-11。图2-10 图2-11第五步：以拉伸方式创建切减材料特征平面C。在菜单管理器当中依次单击“特征”、“创建”、“切减材料”、“旋转”、“完成”，接受缺省选项，选取直径为54的外圆的截面为草绘平面，再点击“正向”、“缺省”，进入二维草图绘制界面，绘制草绘图如图2-12所示。点击，在菜单管理器当中依次单击“正向”、“至曲面”、“完成”，选取直径为55的外圆的右段截面，创建的特征如图2-13。图2-12图2-13第六步：以拉伸方式创建切减材料特征7.7平面在菜单管理器当中依次单击“特征”、“创建”、“切减材料”、“拉伸”、“完成”，接受缺省选项，再点击“完成”、“产生基准”、“偏距”、选取Front为参考平面，绘制草绘图如图2-14所示。点击，在菜单管理器当中依次单击“正向”、“完成”，输入值7.7。在切剪：拉伸对话框中点击“确定”按钮，创建的特征如图2-15。图2-14图2-15第七步：以拉伸方式创建切减材料特征M5-6H孔在菜单管理器当中依次单击“特征”、“创建”、“切剪材料”、“拉伸”、“完成”，接受缺省选项，再点击“完成”，选取7.7平面，点击“正向”、“缺省”，进入二维草图绘制界面，绘制草绘图如图2-16所示。图2-16点击，在菜单管理器当中点击“完成”，输入深度值12，在切剪：拉伸对话框中点击“确定”按钮，创建的特征如图2-17。图2-17第八步：以螺旋扫描方式创建螺纹特征在菜单管理器当中依次单击“特征”、“创建”、“切剪材料”、“高级”、“完成”、“ 螺旋扫描”、“完成”，接受缺省选项，再点击“完成”、“产生基准”、“穿过”、“A-11轴”、“完成”、“正向”，进入二维草图绘制界面，绘制草绘图如图2-18所示。点击，输入节距值为1，绘制草绘图如图2-19所示。点击，在菜单管理器当中点击“正向”，在切剪：螺旋扫描对话框中点击“确定”按钮，创建的特征如图2-20。图2-18 图2-19 图2-20第九步：以旋转方式创建切减材料特征孔25孔在菜单管理器当中依次单击“特征”、“创建”、“切减材料”、“旋转”、“完成”，接受缺省选项，选Top平面，再点击“正向”、“缺省”，进入二维草图绘制界面，绘制草绘图如图2-21所示。点击，在菜单管理器当中依次单击“正向”、“360”、“完成”后，在切剪：旋转对话框中点击“确定”按钮，创建的特征如图2-22。图2-21图2-22第十步：进行倒角在菜单管理器当中依次单击“特征”、“创建”、“边”、“45d”，输入倒角尺寸为1，点击，再选取倒角的边，点击倒角对话框中“确定”按钮，完成的模型如图2-23。如图2-23 上述是完成的产品即是变量活塞，完成这个零件要分十步。可以知道在Pro/E当中如何绘制这种零件的。它可以带来很多方便，也很形象让人知道实体是怎么来的。第十一步：创建剖视图在菜单管理器当中依次单击“特征”、“创建”、“偏距”、“完成”输入截面名称A，创建的截面如图2-24。同理也要创建截面名称B，创建的截面如图2-25。图2-24 图2-25第十二步：进入工程图模式在工具栏上点击“新建”、“绘图”、输入名称“Huosai”，再点击“确定”。在新制图对话框中如图2-26，在缺省模型中点“浏览”选中刚创制的“HUOSAI. PRT”，在指定模版中点击“空”，在标准大选A4。单击“确定”，进入工程图模式如图2-27。图2-26 图2-27 第十三步：创建三视图（1）在菜单管理器当中依次单击“视图”、“增加视图”、“截面”、“部分视图”、“完成”，接受其它缺省选项，再点击“完成”，在定位对话框中选取参照1：水平轴，单击“确定”，选取截面名称A，单击“完成”，在窗口图框内的左上角单击，放置视图。（2）在菜单管理器当中依次单击“增加视图”、“截面”、“部分视图”、“完成”，接受其它缺省选项，再点击“完成”，选取截面名称B，单击“完成”，在窗口图框内的右上角单击，放置视图。（3）在菜单管理器当中依次单击“增加视图”、“投影”、“完成”，在绘图区域中选择绘制的视图的中心点将出现俯视图。（4）在菜单管理器当中依次单击“增加视图”、“一般”、“完成”，在绘图区域中选择绘制的视图的中心点将出现三维模型图。最后创建的工程图如图2-28。图2-28第3章液压泵变量活塞零件的工艺规程设计3.1 零件的分析3.1.1 零件的作用液压泵变量活塞是一个很重要的零件。它的加工要求较高，尤其两外圆的精度很高，既要保证间隙0.015mm0.025mm，又要保证与件701相配合。活塞两端的截面积不等，由P=FS知,缸内油的压强通过活塞来控制,进而调节油的流量,而七槽用于减少油的摩擦及挤压.3.1.2 零件的工艺分析由液压件厂加工的要求,材料是40Cr,该材料是合金调质钢,调质后强度比碳钢高,用于制造在重载荷作用下同时受冲击载荷作用的一些重要零件,要求零件具有高强度、高韧性相结合的良好综合性能。该零件的主要加工表面有：55外圆、40外圆、54外圆、39外圆、25孔、7.7平面及平面C。55外圆与40外圆圆柱度都为0.0025mm，55外圆与40外圆轴心线的同轴度为0.006mm，且两端保证间隙0.015mm0.025mm，保证与件701相配合；55外圆与40外圆要求经济精度公差等级为IT6，经济粗糙度Ra值为0.1mm；22孔与25孔钻孔后要求有退刀槽，以保证加工精度，不留毛刺。 3.2 工艺规程设计 3.2.1 确定毛坯的制造形式和机械加工余量根据零件材料确定为锻件，生产纲领为中批量生产。毛坯锻造方法选用模锻件，是在锻锤或压力机上通过专用锻模而锻制成形的锻件。它的的精度和表面质量均比自由锻造好，可以使毛坯形状更接近工件形状，加工余量小。同时由于模锻件的材料纤维组织分布好，锻制件的机械强度高。而且模锻件的生产效率高，需要专用的模具，因此，主要适用于批量较大的中小型零件。由参考文献1表2.3-5，用查表法确定各表面的总余量如表2-1所示。表2-1加工表面总余量（mm）加工表面基本尺寸加工余量值A面轮廓尺寸2504B面轮廓尺寸250455外圆55554外圆54539外圆39540外圆405由参考文献1表2.3-9可得锻件的主要尺寸的公差如表2-2所示。表2-2 主要毛坯尺寸（mm）主要面尺寸零件尺寸总余量毛坯尺寸A面轮廓尺寸2504254A面轮廓尺寸250425455外圆5556054外圆5455939外圆3954440外圆405453.2.1 基准的选择定位基准有粗基准和精基准之分。零件开始加工时，所有面均未加工，只能毛坯面作定位基准。这种以毛坯面作定位基准的称为粗基准；以后加工必须以加工的表面作定位基准，以加工的表面作定位基准的称为精基准。3.2.1.1 精基准的选择原则选择精基准时，重点考虑是如何减少工件的定位误差，保证工件的加工精度，同时，也要考虑工件装卸方便、夹具结构简单，一般遵守下列原则：（1）基准统一的原则（2）基准重合原则（3）自为基准原则（3）互为基准原则（4）装夹方便原则以上几项原则，每项原则只能说明一个方面的问题，理想的情况是使基准既“重合”又“统一”。同时又能使定位稳定、可靠，操作方便，夹具结构简单。但实际运用中往往出现相互矛盾的情况，就要从技术和经济方面进行综合分析，抓住主要的矛盾，进行合理分析。因此，由液压泵变量活塞的加工要求及精度，应选两端面上的中心孔为精基准，符合基准重合原则，即轴心线作为设计基准，两端面上的中心孔为定位基准，遵循基准重合原则，同时，又较好的保证各个加工面的位置精度，各工序所用夹具定位方式统一，可减少夹具的设计、制造工作量，遵循基准统一原则。3.2.1.2 粗基准的选择原则选择粗基准时，重点考虑如何保证加工面都能分配到合理的加工余量，保证加工面与不加工面的位置尺寸和位置精度，同时还要为后续工序提供可靠精基准。具体选择应遵循下列原则：（1）为了保证零件各个加工面都能分配到足够的加工余量，应选加工余量小的面为粗基准。（2）为了保证零件加工面与不加工面的相对位置要求，应选不加工面为粗基准。（3）为了保证零件重要表面加工余量均匀，应选重要表面为粗基准。（4）为了使定位可靠、稳定，应选毛坯尺寸和位置比较可靠平整光洁面作粗基准。（5）粗基准应尽量避免重复使用，特别在同一尺寸方向上只允许装夹使用一次。因此分析活塞零件的加工要求及精度，应选54外圆为粗基准，依次在两端车端面及打中心孔。3.2.2 制定工艺路线根据各表面的加工要求和各种加工方法能达到的经济精度，确定各表面的加工方法如下：各外圆都需要粗车、精车、粗磨的加工方法，以达到经济粗糙度为0.1mm 的要求；25孔采用在车床上钻孔，再扩、铰，以便达到经济粗糙度为1.6mm的要求，然后在车床上车退刀槽；22孔在车床上先钻孔，再车退刀槽。因为以顶尖孔定位，可粗车、精车出各外圆，在一次装夹下，加工出来保证加工精度。根据先面后孔，先主要表面后次要表面和先粗加工后精加工的原则，将各外圆先粗车出来，再精车，最后磨各外圆。25孔先钻出来，在热处理后再进行扩、铰孔，以达到尺寸的要求。初步拟订加工工艺路线如下：工序号工序内容1锻造2正火3车两端面、钻中心孔4粗车各外圆、倒角5车右端各外圆及槽6车左端各外圆及槽7钻22孔、切槽40.58铣平面C9车25孔、切槽40.510铣7.7平面11扩、铰 25孔12钻、螺纹孔13热处理：淬火HRC4014粗磨各外圆15检验16入库上述方案遵循了工艺路线拟订的一般原则，但某些工序有些问题还值得进一步讨论。工序7应在工序6之前完成。因为钻22孔在车床上进行，当工序5完成之后就加工22孔。工序12应安排在工序10后。因为铣7.7平面后，可在钻床上加工螺纹孔并攻丝。工序11应安排在工序14后。因为热处理之前扩、铰25孔，热处理之后25孔易变形，影响加工精度。工序号工序内容1锻造2正火3车两端面、打中心孔4粗车各外圆，留2余量，倒角5以中心孔定位，车右端各外圆及槽，留磨削余量0.36在车床上车22孔，切槽40.57精车左端外圆及槽，留磨削余量0.38铣平面C9用专用夹具装夹，车25孔及槽，倒角10铣7.7平面11钻，攻M5-6H12热处理，淬火HRC4013磨各外圆至图纸尺寸14扩铰25孔15清理，入库值得注意的，原来安排在钻床上钻25孔，不能保证孔的中心线与左端面尺寸为（1050.1）mm，应放在车床上加工孔，提高工件的精度。3.3 加工设备及刀、夹、量具的选择因为生产为中批量生产，故以通用机床、专用夹具为主，可以提高生产效率，夹具的精度与工序的加工精度。工件在各机床间的传递均由人工完成。刀具是影响切削加工的重要工具，合理的选用刀具是保证产品质量和提高切削效率的重要条件。在选择刀具型式和结构时，应考虑以下主要因素：1. 生产性质2.机床类型3.工艺方案4.工件的形状和尺寸5.加工精度6.加工表面的粗糙度7.工件的材料8.生产率常用的刀具材料主要是高速钢和硬质合金金刚两大类。应选用硬质合金刚材料的刀具。车端面、倒角、车槽都可以用CA6140车床加工完成（参考文献3：表96）。选择YT15硬质合金车刀（参考文献3：表1820）、通用夹具、游标卡尺。铣7.7的平面。选择X62W卧式铣床（参考文献1：表3.173）。选择直径D为23mm硬质合金螺旋齿直柄立铣刀（参考文献3：表21-21）、专用夹具和游标卡尺。钻螺纹孔并攻丝。所加工的最大钻孔直径5mm，选用摇臂钻床Z3025（参考文献1：表3.130）。钻孔用锥柄麻花钻（参考文献3：表202），采用专用夹具。攻螺纹选用摇臂钻，采用机用丝锥（参考文献1：表4.6-3）、丝锥夹头、专用夹具和螺纹塞规。铣平面C。选择X62W卧式铣床（参考文献1：表3.173）。选择与工序4相同的刀具，采用专用夹具及游标卡尺。钻22孔并切槽40.5。用CA6140车床加工完成（参考文献：表96）。选用锥柄麻花钻（参考文献3：表202）、采用通用夹具及游标卡尺、塞规。钻、扩、铰25孔。用CA6140车床加工完成（参考文献3：表96）。选用锥柄麻花钻（参考文献3：表202），选用锥柄机用铰刀。扩孔选用高速钢锥柄扩孔钻（参考文献3：表2023）。选用专用夹具、快换夹头、游标卡尺、塞规。磨各外圆选用外圆磨床M1412（参考文献2：表1416）选用专用夹具、游标卡尺。3.4 加工工序设计1. 车端面、车槽及倒角查文献1:3.22，车外圆加工余量：粗车加工余量为2.5mm，精车的加工余量为2.3mm，又根据表2-1加工表面总余量知。查文献2:1-10，硬质合金车刀粗车外圆的进给量0.4mm/r，精车进给量为0.2mm/r。又由参考文献2：表1-12取110m/min，实际的切削速度是通过机床转速来实现的计算式为：用ngyong 根据机床主轴变速表可知，实际主轴转速为560r/min，故实际切削速度为：同理可计算40外圆，实际的切削速度是通过机床转速来实现的，计算式为。其实际主轴转速为710r/min。故实际切削速度为:按上述的方法所选择的切削用量，校核其切削功率是小于机床许用功率。2工序10铣7.7平面及工序8铣平面C工序由于锻件的要求铣C平面加工余量为7mm，参考文献1表2.4-73，取粗铣的每齿进给量为0.2mm/z，粗铣走刀一次，。参考文献1表3.1-74，取粗铣的主轴转速为118r/min，选定铣刀直径D为23mm，相应的切削速度为，校核机床功率，参考文献1表2.4-96的切削功率为，取z=10个齿，代入得。参考文献1表3.1-73的机床功率为7.5kw，若取效率为0.85，则7.50.85=6.375kw6.62kw，机床功率足够。铣7.7平面，选择铣刀直径为10mm，相应切削速度为：3工序6钻22孔及工序9车25孔、工序14扩、铰25孔钻22孔因一次钻出，故其钻削余量为，25孔的扩、铰余量参考文献1表2.3-48取，由此可算出。各工步的余量如下表2-3表2-3个工步余量（mm）加工表面加工方法余量22孔钻孔1125孔钻孔11.2525孔扩孔0.925孔铰孔0.1由参考文献1表11-10，并参考CA6140机床说明书，取钻22孔的进给量f=0.4mm/r。钻25孔的进给量f=0.45mm/r。参考文献2表11-12，用插入法求得钻22孔的切削速度V=0.25m/s=15m/min。由此计算出转速为：，按机床实际转速取n=200r/min，则实际切削速度为，同理：用插入法求得钻25孔的V=0.3m/s=18m/min，由此算出转速为，按机床实际转速取，则实际的切削速度为扩24.3孔，参考文献1表24-50，并参考机床实际进给量，取f=0.3mm/s（因扩的是盲孔，所以进给量取得较小）。参考文献4表3-54，扩孔的切削速度为，故取,由参此算出转速。按机床实际转速取n=140r/min。参考文献1表2.4-58，取铰孔的进给量取ff04-58m/rin =0.3mm/r（因铰的是盲孔，所以进给量取的较小）。参考文献1表2.4-60，铰孔的切削速度为v=0.3m/s=18m/min，由此算出转速，按机床实际转速取250r/min，则实际切削速度为。4工序11钻螺纹孔并攻丝由于钻螺纹孔一次钻出，故其钻削余量为，参考文献2表11-10，孔的进给量取f=0.3mm/s，参考文献2表11-12，用插入法求得钻孔的切削速度v=0.2m/min，由此计算出转速为，按机床实际转速取780r/min，则实际切削速度为。5工序13磨外圆至图纸尺寸参考文献查333-42，可知纵进给粗磨外圆磨削用量为0.3mm，工件速度为24m/min，常规磨削时磨削深度小于0.02mm，而进给量极大为0.055m/s，砂轮主轴转速为1110r/min。3.5 夹具设计正确设计和合理使用夹具，对保证加工质量和提高生产效率，扩大机床使用范围及减轻劳动强度都有重要的意义。同时，使用夹具还有助于工人掌握复杂或精密零件的加工质量及解决较为复杂的工艺问题。本次设计的夹具为第6道工序钻25孔，孔口倒角。该夹具适用于CA6140车床。3.5.1确定设计方案工件自由度的限制，为保证工件在夹具中正确、稳定的定位，需要限制工件夹具的自由度。按照基准重合原则并考虑到各外圆已加工，为避免重复使用粗基准，应用两个V形快分别支撑55外圆和40外圆，并
