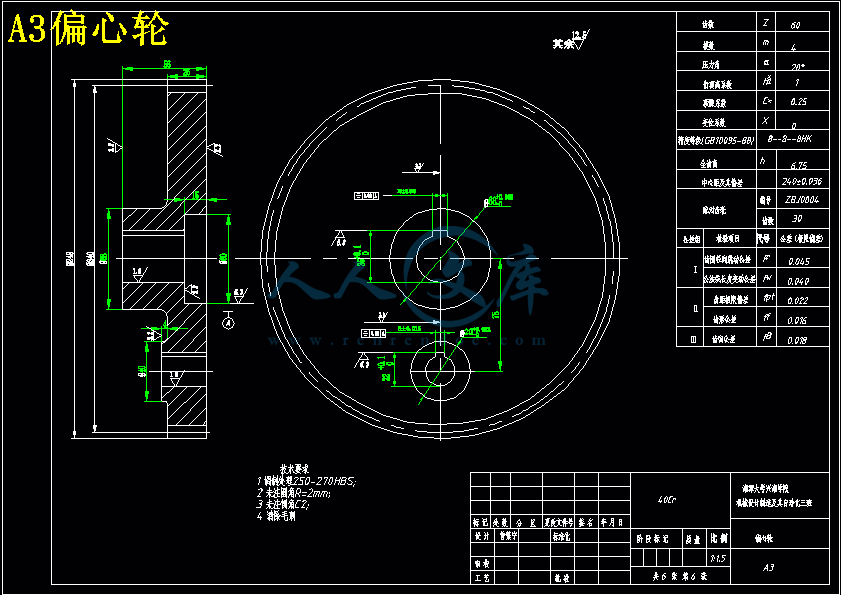

A3偏心轮.dwg

任务书.doc

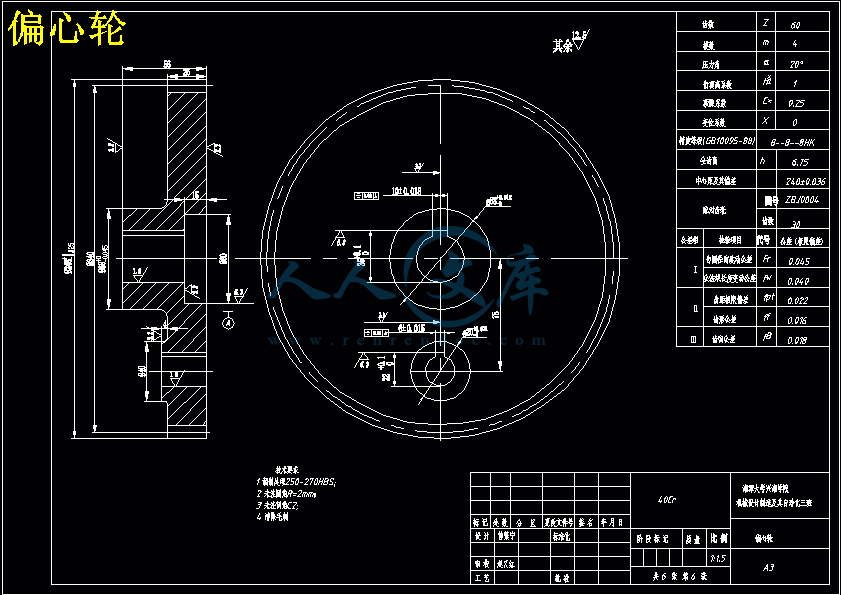

偏心轮.dwg

制钵机的设计论文.doc

外文翻译--机械技术在橡胶工业中的应用概述.doc

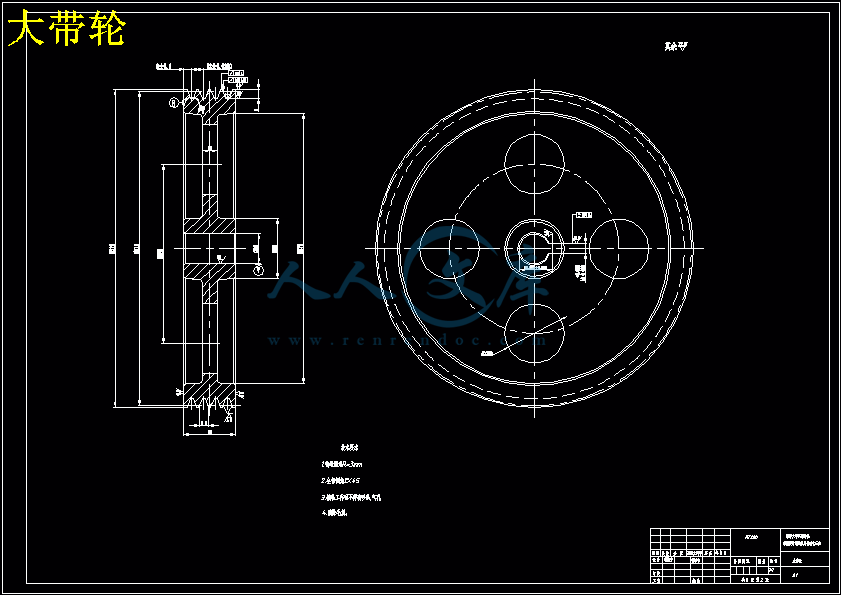

大带轮.dwg

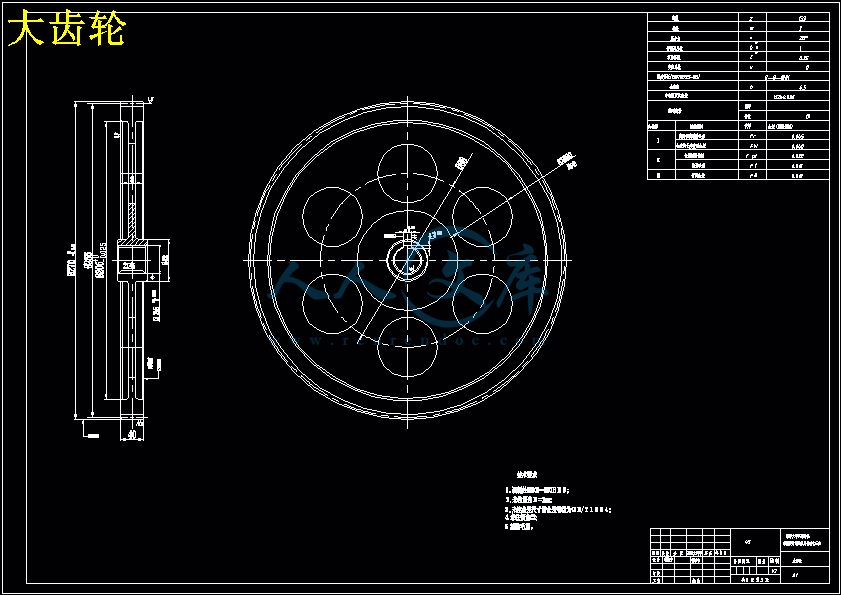

大齿轮.dwg

槽轮转盘.dwg

装配图.dwg

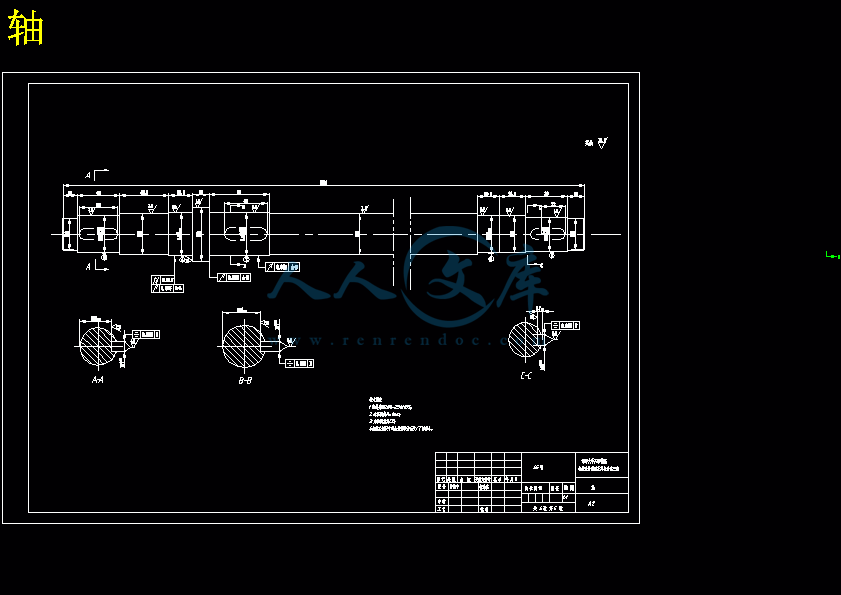

轴.dwg

目录

摘  要5

1、引言5

1.1研究设计制钵机的意义5

1.2制钵机现状分析5

1.3制钵机的应用前景5

1.4课题研究的内容及拟采取的技术、方法5

2、制钵机的用途和设计要求5

2.1用途5

2.2设计要求5

3、制钵机总体方案的设计5

3.1工艺分析5

3.2 机构的方案比较及选择5

3.3拌料、填料5

3.4物料输送和各工序转移5

3.5钵体的成型和冲出5

3.6播种和覆土5

3.7协调配合关系5

3.8拟定传动方案5

4、绘制工作循环图5

5、减速系统的设计5

5.1电动机的选择5

5.2传动比的确定,各轴功率以及带传动设计5

5.3齿轮设计和校对5

6、主要结构设计5

6.1模盘的结构和尺寸确定5

6.2曲柄(偏心轮)滑块(滑杆)机构的结构尺寸5

6.3轴Ⅲ的结构设计及其校核5

6.4轴承的校核5

6.5键较核5

6.6机构生产调节说明5

7、总结5

参考文献:5

致谢5

制钵机的设计

摘 要:本文所设计的ZBJ1000型制钵机是用来生产在农业生产中广泛使用的育秧钵。育秧钵的钵体由配有各种肥料的土壤做成圆柱状,上端有一凹孔,用来播种种子。用育秧钵进行育苗和移栽,能够保证种子有足够养料以及种子成苗后可以方便的移栽到田间,种子发芽率、成活率高,苗体强壮且防虫害。

   ZBJ1000型制钵机,吸取了前人研究成果的精华,与手工制钵和过去的制钵机不同的是,ZBJ1000型制钵机具有生产率更高,结构更简单,操作更方便,基本实现自动化,性价比高等优点;提高了生产效率并可实现大规模生产,可以保证秧苗早育、早熟、早上市,同时还能节约劳动力、种子、肥料、农药等。

   本文从ZBJ1000型制钵机的工作原理、运动协调、总体结构、运动和尺寸等多方面进行了说明和分析。

关键词:制钵机、育秧、运动分析、营养钵

Abstract:ZBJ1000 earthen bowl machine ,which is designed in this text ,is used to produce the seedling bowl ,which is very popular in the agricultural produce .The seedling bowl is made as a cylinder by the nutritional soil ,which consists of all kinds of fertilizer .And there is a cave pit in the top of the bowl , which is the very hole we put the seedling in .Growing and transplanting the seeds in this bowl can make sure the seeds have enough time and nutrition to grow with ,high germination rate ,high survival rate ,strong and anti-pest.

    ZBJ1000 earthen bowl machine ,differently from the former machine ,has lots of benefits just like :higher production ,easier structure ,more convenient handling ,automation and economy .Besides it can realize the earlier growth ,earlier maturity ,earlier on market , and it can economy labor force ,fertilizer and agrochemical at the same time.

    This text is going to introduce the ZBJ1000 earthen bowl machine about its structure ,motion ,work principle and size.

Keywords:earthen bowl machine 、nursery 、kinematical analysis 、bowl.

1、引言

1.1研究设计制钵机的意义

   育苗制钵机广泛应用于我国农业生产中,目前,建设社会主义新农村是我国的一项政策。在建设社会主义新农村的过程中,提高农业机械的生产效率,降低农业机械的成本是不容忽视的,从这个方面来说,本课题设计全自动制钵机是响应国家政策,是有利于农村发展的,具有长远的发展前景。

   选制钵机作为毕业设计的内容,一方面,可全面的总结大学四年来所学的专业知识,并将本专业各方面的知识的运用结合起来,锻炼了自己的机械综合运用专业素质;另一方面,初步尝试了从事系统的科学研究,通过本次设计,深入认识了一般成型机的设计方法和思路,对毕业以后的工作学习有很大的帮助。此外,制钵机的设计内容、工作量适合,作为毕业设计的内容是完全符合要求的。

1.2制钵机现状分析

   1.国内发展概况

   我国对农作物机械化育苗移栽技术的研究早在20世纪50年代末至60年代初已经开始,但当时人们只看到育苗移栽的好处和效率,忽视了经济效益,更没有科学地分析育苗移栽机械化生产过程中的多种技术难题。近年来,人们对育苗移栽技术有了进一步认识,开始对其重视起来。然而,由于我国地域辽阔,自然条件千差万别,各地的生产条件和环境各不相同,加之各地经济发展水平不一致,所以到现在为止,总体上基本于一种小规模手工操作状态。

1.3制钵机的应用前景

   机械化育苗的发展促进了种植制度的改革和进步机械化育苗技术的发展促使作物移栽种植面积增加,露地直播面积减少。种植者认为:购买商品苗直接定植,虽然较露地直播约增加成本20%左右,但是可实现管理规范化,而且种植密度有保障,节省劳力,能增产20%,作物生长整齐一致,便于机械化作业和采收。

2、制钵机的用途和设计要求

2.1用途

   营养土钵制钵机是一种制作培育苗钵体土胚的机器,该机可替代人工自动制作钵体,具有生产效率高,结构简单,稳固可靠,容易操作等特点。

   育苗钵是一种培农作物育苗用的土胚,它能使种子在育苗期有足够的养料及苗成长后能方便的移植到田间栽种。育苗钵由配有各种肥料的土壤做成圆柱形状并在上端挖一个凹孔使之成钵状。使用时将种子播在凹孔中,用土覆盖,待苗成长后连育苗钵一起移到田间栽种即可

2.2设计要求

1.钵的结构尺寸(见图2.1)

图2.1 营养土钵

本设计具体参数有如下几点要求:

生产率;

设工作年限10年,每年工作300天,每天工作8小时。

营养土钵规格2025mm,播种量为。

3、制钵机总体方案的设计

3.1  工艺分析

3.1.1最早的手工制秧钵的方法

   步骤:(1)将肥料和土壤拌均匀,用筛子筛细。

        (2)将上述土壤放入一个模子,见图3.1 a 。

 (3)用一冲头将土壤冲紧,冲头下部有一凸头,见图3.1 b 。

 (4)再将模子托起,育苗钵被冲出,见图3.1 c 。

参考文献:

[1]张晓玲主编.机械原理课程设计指导.北京航空航天大学出版社,2008.

[2]葛龙光,窦晓黎,叶建伟. 手提式制钵器技术简介.云南农业, 1997,(5).

[3]孟宪源,姜琪主编.机构构型与应用.机械工业出版社,2004 .

[4]侯珍秀主编.机械系统设计.哈尔滨工业大学出版社,2000 .

[5] 张维凯,王曙光. AutoCAD2007中文版标准教程.北京:清华大学出版社,2007.

[6] 濮良贵,纪名刚.机械设计(第八版).北京:高等教育出版社,2007.

[7] 孙恒,陈作模.机械原理(第七版)。北京:高等教育出版社,2006.

[8] 成大先主编.机械设计手册.北京:化学工业出版社,2004.

[9] 郑文纬,吴克坚.东南大学机械学学科组,机械原理[M].北京:高等教育出版,1999,6.

[10] 蒋恩臣.农业生产机械化.3版.北京:中国农业出版社,2003,3

[11] 机械设计手册编委会.机械设计手册.第2卷.北京:机械工业出版社,2004,8

[12] 农业工程大学.农业机械学[M].北京:北京农业出版社,1999,6

[13] 杨文珍,陆秋君,赵匀.圆盘式精密播种制钵机运动学优化设计.浙江大学学报(农业与生命科学版)31(3),2005,4

[14] 杨文珍,陆秋君,赵匀.圆盘式精密播种制钵机计算机分析与设计.中国农业化,2004,4

[15] 杨文珍,赵匀,李革,俞高红.播种制钵机的研究与展望.农业化研究,2003,3

[16] 王世刚,张秀亲,苗淑杰.机械设计实践.哈尔滨:哈尔滨工程大学出版社,2003,8

[17] 徐灏.机械设计手册.2版.北京:北京工业出版社,2001,9

[18] 赵大龙玉米制钵机毕业设计论文.安徽科技学院.2010.6
