斜向连接板的UG三维造型与实体设计【优秀】【带UG三维】【1张CAD图纸全套】

斜向连接板的UG三维造型与实体设计【优秀】【带UG三维】【1张CAD图纸全套】

【17页@正文2490字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】

01.dwg

1.prt

斜向连接板.dwg

斜向连接板.exb

斜向连接板的UG造型.doc

摘要

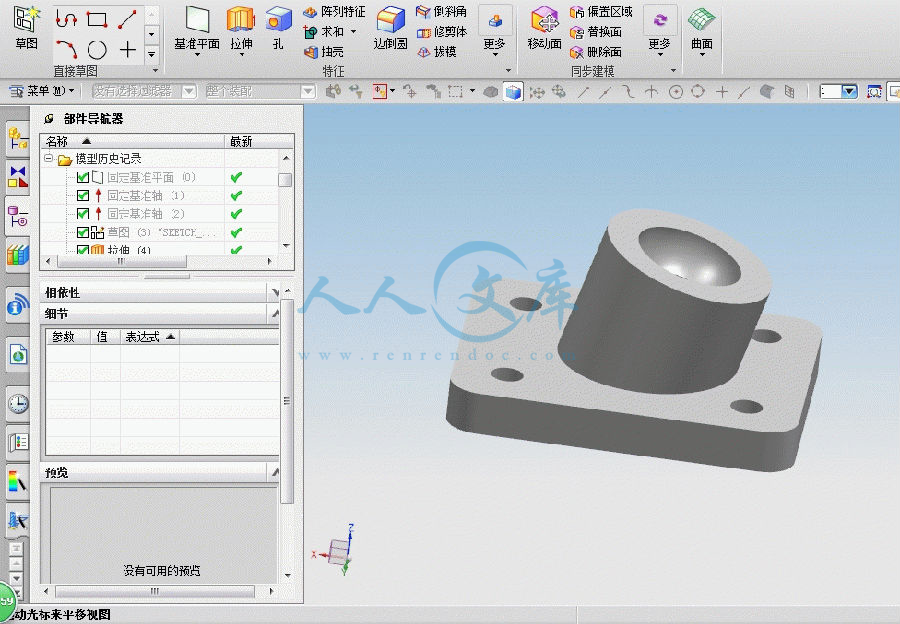

本文主要运用UG的建模功能，对斜向连接板进行三维实体设计，文中主要运用了UG建模功能的，基本曲线、草图、拉伸、钻孔、阵列等功能，在设计时运用这些功能进行融会贯通，最终完成斜向连接板的三维实体。

关键词：草图、拉伸、阵列、基准面

目录

一、知识要点5

二、操作步骤5

2.1绘制草图15

2.2、拉伸草图5

2.3、钻孔5

2.4、孔的阵列6

2.5、倒圆角6

2.6、绘制辅助线7

2.7、绘制基准面与基准面的偏移7

2.8、拉伸斜向圆柱8

2.9、绘制凹圆球面9

2.10、绘制Ф10沉孔9

2.11、绘制圆柱中间孔10

三、实体美化11

斜向连接板的UG造型设计

一、知识要点

拉伸实体、钻孔、阵列、倒圆角、辅助线、基准面、偏移、拉伸除料。
