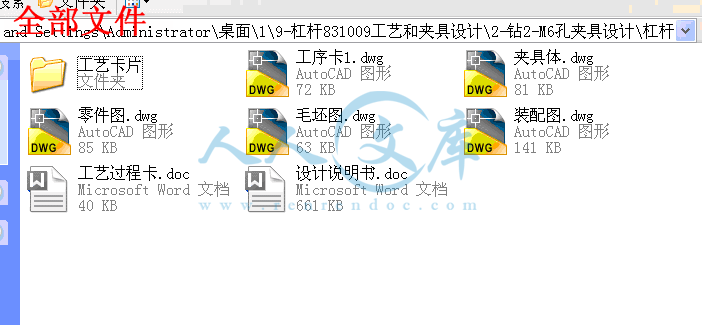

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。
预览截图请勿抄袭，原稿文件 完整清晰，无水印，可编辑。
有疑问可以咨询QQ：414951605或1304139763
摘 要
本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。CA6140杠杆零件的主要加工表面是平面及孔。一般来说，保证平面的加工精度要比保证孔的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。基准的选择以杠杆外圆面作为粗基准，以孔及其下表面作为精基准。先将底面加工出来，然后作为定位基准，在以底面作为精基准加工孔。整个加工过程选用组合机床。在夹具方面选用专用夹具。考虑到零件的结构尺寸简单，夹紧方式多采用手动夹紧，夹紧简单，机构设计简单，且能满足设计要求。
关键词 杠杆零件，加工工艺，夹具，定位，夹紧
ABSTRACT
This paper is to design the craft processes of making the CA6140 lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider 45 outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.
Key Words Lever spare parts, craft proces , tongs, fixed position, tight clip
摘 要 Ⅰ
ABSTRSCT Ⅱ
1 绪论 1
1.1课题背景及发展趋势 1
1.2 夹具的基本结构及设计内容 1
2 杠杆加工工艺规程设计 3
2.1零件的分析 3
2.1.1零件的作用 3
2.1.2零件的工艺分析 3
2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 4
2.2.1确定毛坯的制造形式 4
2.2.2基面的选择 4
2.2.3确定工艺路线 4
2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 5
2.2.5确定切削用量 6
2.2.6确定基本工时 17
2.3小结 22
3 专用夹具设计 23
致 谢 42
序 言
第1章 绪论
通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！
本次设计是在我们学完了大学的全部基础课，技术基础课以及专业课之后进行的。这是我们在进行毕业设计之前对所学的各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练。因此，它在我们四年的大学生活中占有重要的地位。因此，它在我们的大学生活中占有重要的地位。另外在做完这次毕业设计之后，我得到一次在毕业工作前的综合性训练，我在想我能在下面几方面得到锻炼：
（1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。
（2）提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。
（3）学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。
在些次设计中我们主要是设计CA6140杠杆的钻床夹具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是我系郑陪文老师的大力帮助，在此表示感谢！
第2章 设计的目的
机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。同时，也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的：
1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
第3章 零件的分析
3.1 零件的作用
题目给出的零件是CA6140的杠杆。它的主要的作用是用来支承、固定的。它位于车床制动机构中，主要起制动作用。杠杆一端与制动带连接，另一端通过刚球与齿条轴的凸起（或凹槽）相接触，当离合器脱开时，齿条轴与杠杆下端接触，是起逆时针方向摆动，将制动带拉紧；当左右离合器中任一个接合时，杠杆都顺时针方向摆动，使制动带放松，从而达到制动的目的。要求零件的配合是符
从零件图上可以看出，主要加工表面可以分为四个部分。
1．Ф25mm的圆柱内表面，加工时要保证Ф25 + 00.023的0.023公差要求，以及表面粗糙度Ra1.6，表面要求较高。
2．连杆的支撑底板底面，粗糙度要求Ra3.2,同时保证连杆的高度30mm。
3．连杆上端面及下端侧面；上端面40×30mm,粗糙度要求Ra3.2,同时保证与Ф25mm的圆柱轴线的距离90mm；下端侧面保证尺寸17mm，粗糙度要求Ra6.3；离Ф25mm的圆柱轴线45mm的侧面粗糙度要求Ra12.5。
4．钻孔及攻螺纹孔；上端面2×M6，保证尺寸10mm、20mm,沉头锥角120°，粗糙度要求Ra6.3；M8的螺纹孔，锪Ф14×3mm的圆柱孔，粗糙度Ra3.2；钻下端Ф12.7 + 00.1的锥孔，保证公差要求，以及中心线与Ф25mm的圆柱轴线的距离60 mm粗糙度要求Ra6.3。
根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面，上述各表面的技术要求采用常规加工工艺均可以保证。
杠杆的Φ25孔的轴线合两个端面有着垂直度的要求。现分述如下：

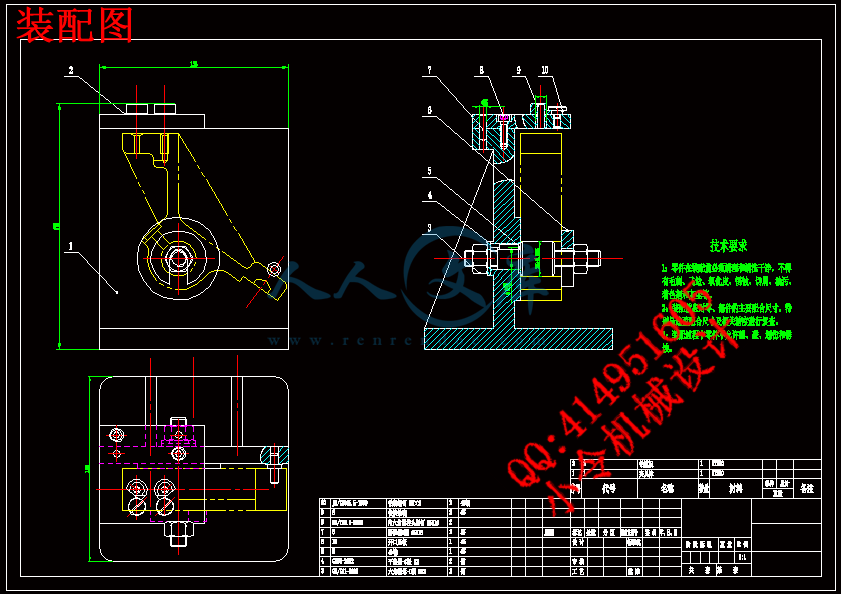

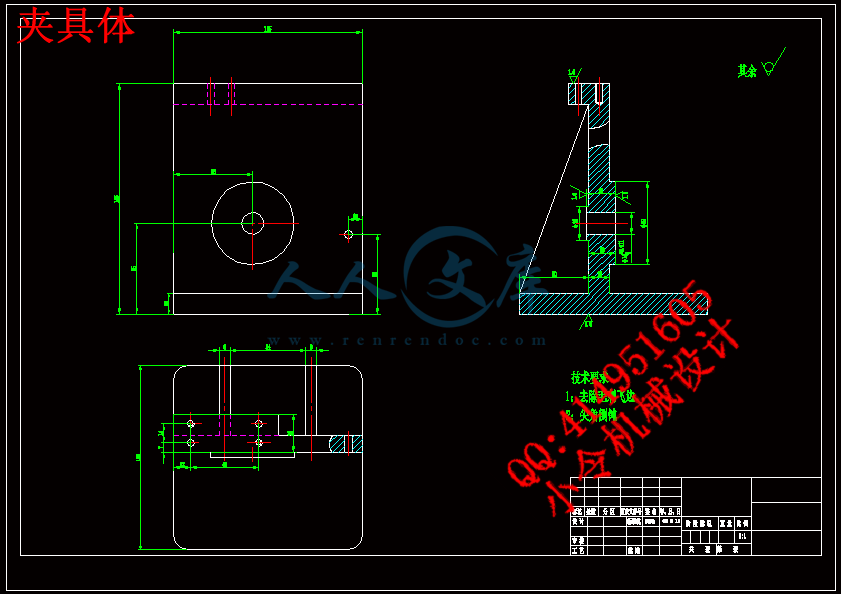

本夹具用于在立式铣床上加工杠杆的小平面和加工Φ12.7。工件以Φ250＋0.023 孔及端面和水平面底为定位基准，在长销、支承板和支承钉上实现完全定位。加工表面。包括粗精铣宽度为30mm的下平台、钻Ф12.7的锥孔 ，由于30mm的下平台的表面、孔表面粗糙度都为Ra6.3um。其中主要的加工表面是孔Ф12.7,要用Ф12.7钢球检查。
第4章 工艺规程的设计
4.1 确定毛坯的制造形式。
零件的材料HT200。考虑到零件在工作中处于润滑状态，采用润滑效果较好的铸铁。由于年产量为4000件，达到大批生产的水平，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。又由于零件的对称特性，故采取两件铸造在一起的方法，便于铸造和加工工艺过程，而且还可以提高生产率。
4.2 基面的选择
粗基准的选择。对于本零件而言，按照粗基准的选择原则，选择本零件的不加工表面是加强肋所在的肩台的表面作为加工的粗基准，可用装夹对肩台进行加紧，利用一组V形块支承Φ45轴的外轮廓作主要定位，以消除z、z、y、y四个自由度。再以一面定位消除x、x两个自由度，达到完全定位,就可加工Φ25的孔。
