二、设计的目的和意义：现代汽车工业随着科学技术的飞速发展而日新月异, 新工艺、新材料、新技术广泛运用, 特别是电子技术、液压技术在汽车上应用, 使当今的汽车是集各种先进技术的大成, 新颖别致的汽车时时翻新。而现代汽车的故障诊断不再是眼看、耳听、手摸, 汽车维修也不再是师傅带徒弟的一门手艺, 而是利用各种新技术的过程。随着汽车技术的快速发展, 日益呈现出汽车维修的高科技特征, 与其同时汽车维修理念也不断更新。为此，为了提高其维修的快速发展，有必要设计一套新型的汽车举升机。

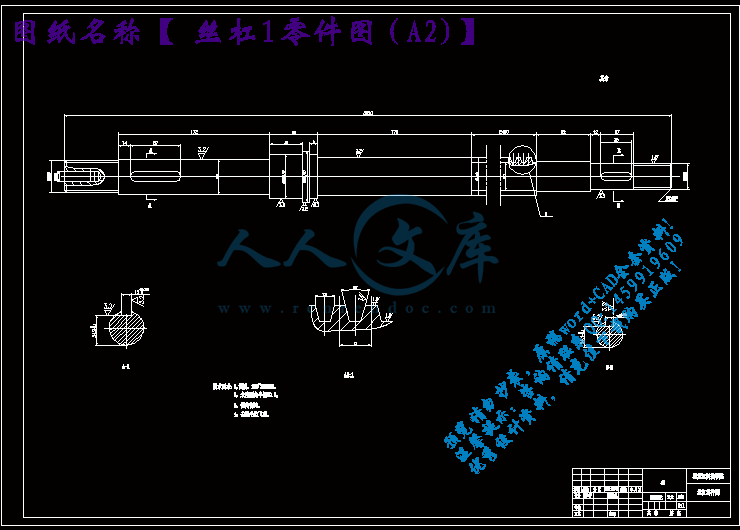

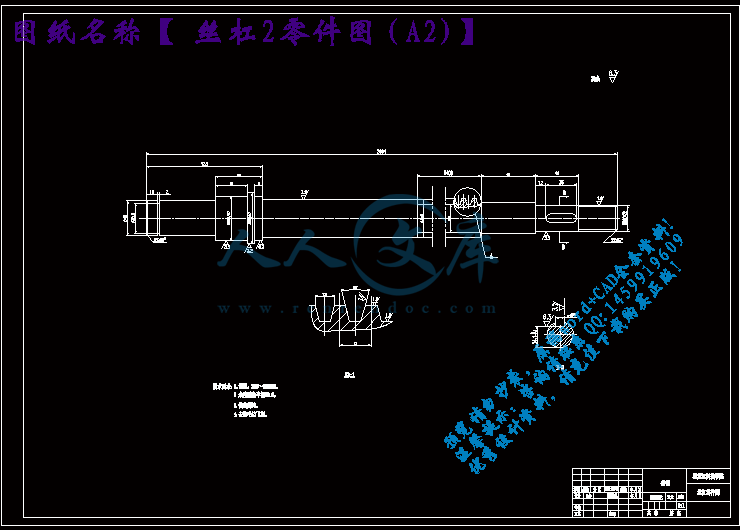

三、设计（论文）主要内容：双柱机械式汽车举升机，它包括两个框形举升柱，两个垂直滑动在该框形举升柱上的升降滑架，两个托臂和两个轨道式托板，其特征在于所述框形举升柱是由结构在下部的底板升底梁升矩形齿轮箱及矩齿轮箱两侧短边向上延伸的方形导柱连接上部的横梁构成的整体；所述框形举升柱下面的矩形齿轮箱其中一个是安装电动机的驱动箱；而所述升降滑架是由两个平行固定在其上的托臂穿过所述轨道式托板上滑套的孔位相互连接。其中包括两张A0图纸，三张A1图纸和一张A2图纸，总和三张多A0图纸，毕业设计论文1.5万字左右。

四、设计目标：满足现代的汽车维修需要，尽可能的节省时间，提高汽车维修的效率。

五、进度计划： 2008年3月13日至3月31日进行为期3周的生产实习；4月1日至4月10日完成对设计题目的资料收集与查询；4月11日至6月10日完成对设计图纸的绘制；5月11日至6月10日完成毕业设计说明书的编写；6月11日至6月25日最后的审稿及说明书和图纸的打印。

六、参考文献资料：

[1]《机床设计手册》编写组.《机床设计手册》第1册.机械工业出版社，1986年

[2] 《机床设计手册》编写组.《机床设计手册》第2册.机械工业出版社,1986年

[3] 《机床设计手册》编写组.《机床设计手册》第3册.机械工业出版社,1986年

[4]《机床设计手册》编写组.《机床设计手册》第4册.机械工业出版社,1986年

[5]《机床设计手册》编写组.《机床设计手册》第5册.机械工业出版社,1986年

[6] 朱龙根、黄雨华.机械系统设计.机械工业出版社,1980年

[7] 《机械设计手册》编写组.《机械设计手册》第1册.机械工业出版社,1988年

[8] 《机械设计手册》编写组.《机械设计手册》第2册.机械工业出版社,1988年

[9] 《机械设计手册》编写组.《机械设计手册》第3册.机械工业出版社,1988年

[10] 《机械设计手册》编写组.《机械设计手册》第4册.机械工业出版社,1988年

[11] 《机械设计手册》编写组.《机械设计手册》第5册.机械工业出版社,1988年

[12] 黄祖尧、肖正义.精密丝杆副的选用计算.《机床》1989年第6期

[13] 上海金属切削技术协会.《金属切削手册》第2册.兵器工业出版社,1986年

摘要

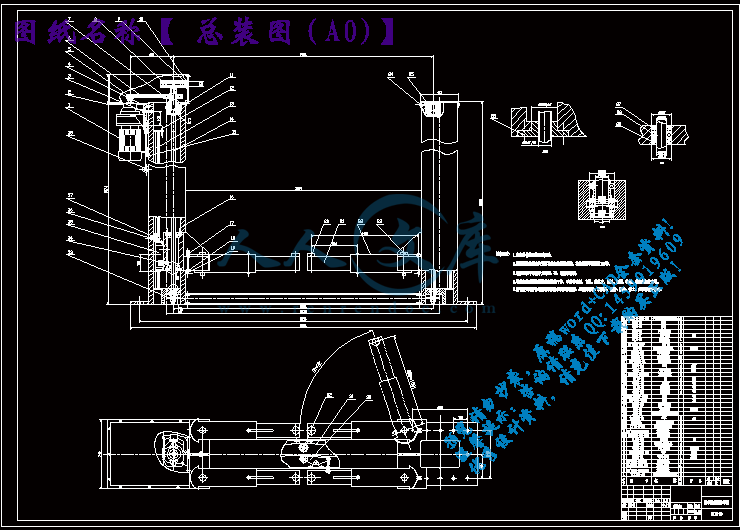

双柱机械式汽车举升机，它包括两个框形举升柱，两个垂直滑动在该框形举升柱上的升降滑架，两个托臂和两个轨道式托板，其特征在于所述框形举升柱是由结构在下部的底板升底梁升矩形齿轮箱及矩齿轮箱两侧短边向上延伸的方形导柱连接上部的横梁构成的整体；所述框形举升柱下面的矩形齿轮箱其中一个是安装电动机的驱动箱；而所述升降滑架是由两个平行固定在其上的托臂穿过所述轨道式托板上滑套的孔位相互连接。

关键词滑动螺旋副导轨丝杠制动器组合开关

Abstract

Shuangzhu mechanical vehicle lift, which includes two box-shaped Jusheng pillar, two vertical sliding in the box-shaped piece of Jusheng-piece aircraft, two up and two track-holding arm, their identity is in Jusheng pillar box-shaped structure in part by the end of Liang-bed or carpenter's square or rectangle gear boxes and gear boxes on both sides of a square-short margin upward extension of the upper beam connecting a pillar overall; Jusheng pillar box is described below rectangle gear boxes installed electric motors is one of the driving boxes; and the piece-by-two parallel fixed in its orbit above the occasional arm-supporting, through the Hua Tao Kong spaces interlinked.

Key words Glide the spiral pair and lead the track, silk to carry on the shoulder, make to move the machine and combine the switch

摘要1

Abstract2

第一章绪论5

1.前言5

2.举升机概述6

第二章升举装置的总体设计7

1.设计题目7

2.设计方案7

3.方案选择7

4.实习考察7

5.确定总设计计划7

6.方案的实施8

第三章机械传动系统9

1.方案的拟定9

2.在拟定机械传动系统方案时，应考虑以下原则10

3.传动类型选择的依据10

4.滑动螺旋传动的特点及计算14

第四章滚动直线导轨套副19

1.导轨的类型及其特点20

2.导轨的设计要求20

3.导轨的设计程序及内容20

4.精密导轨的设计原则20

5.导轨类型的选择原则21

第五章丝杠同步转动的链传动24

1.滚子传动的设计25

2.滚子链传动的设计计算25

3.滚子链的静强度计算29

4.滚子链的使用寿命计算30

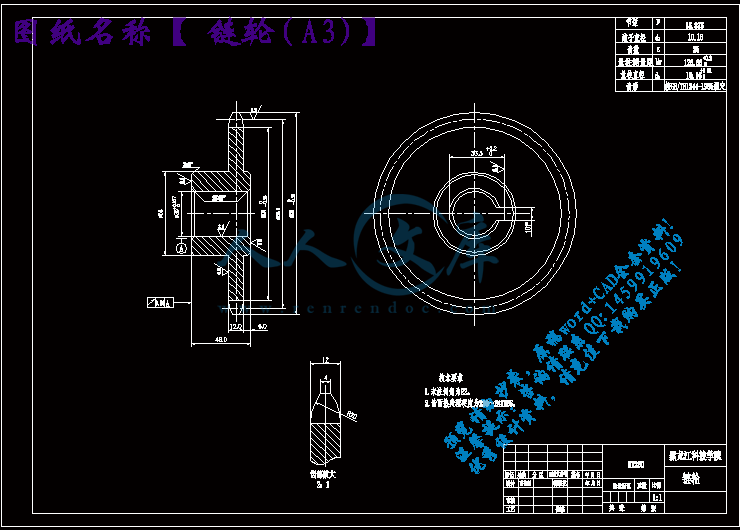

5.滚子链链轮33

6.滚子链链轮的基本参数和主要尺寸34

第六章带传动及其有关计算35

1.带传动35

2.带和带传动的形式35

3. V带传动35

5.基准宽度制带传动的设计计算36

6. 带传动的效率40

7. V带带轮41

8.带轮的结构41

9.带轮的技术要求41

10.带轮的技术要求42

11.V带传动的主要失效形式43

第二部分机电控制系统44

第一章制动器的选择及其计算44

1制动器44

2 制动器的分类、特点及应用44

3.制动器的选择44

4．制动器的性能参数及主要尺寸45

第二章开关的选择46

1.HZ5B-1型组合开关47

2.LXJ6系列接近开关47

第三部分使用及其效益47

1.使用时注意事项48

2.升举机安全操作规程48

第二章经济效益分析48

结论49

谢辞51

第一章绪论

1.前言

现代汽车工业随着科学技术的飞速发展而日新月异, 新工艺、新材料、新技术广泛运用, 特别是电子技术、液压技术在汽车上应用, 使当今的汽车是集各种先进技术的大成, 新颖别致的汽车时时翻新。而现代汽车的故障诊断不再是眼看、耳听、手摸, 汽车维修也不再是师傅带徒弟的一门手艺, 而是利用各种新技术的过程。随着汽车技术的快速发展, 日益呈现出汽车维修的高科技特征, 与其同时汽车维修理念也不断更新。

随着汽车技术的发展, 维修设备也随之产生了质的变化。汽车保修设备的生产, 也不再是多以机具类为主。20世纪90年代以来, 一批批先进的进口汽车检测设备和仪器涌入国门。四轮定位仪、解码器、汽车专用示波器、汽车专用电表、发动机分析仪、尾气测试仪及电脑动平衡机等,这些昔日人们十分陌生的检测设备, 已经成为现代维修企业的必备工具。而这些检测设备, 本身就是高科技化的产品, 是电子检测技术、电脑技术的高级集成物。要熟练地操作使用这些检测设备, 技术人员需要经过严格的培训, 并要掌握外语和电脑技术, 才能掌握正确的使用方法, 充分发挥检测设备的各项功能。这种高科技化的现代汽车检测设备, 使现代汽车维修的科技含量大为提高。

加入WTO对中国汽车维修业的影响是巨大的。为了适应售后服务的要求, 国外汽车维修业将相继进入中国市场, 国外汽车维修业的介入给中国汽车维修市场提供了一个较为先进的高效的国际技术环境, 对促进国内汽车维修业的更新改造、加速汽车维修业技术进步的进程, 将起到良好的推动作用。

传统的汽车维修方式、维修制度以及经营模式必然被现代汽车维修方式所代替。以往的汽车维修往往就维修谈维修, 现代汽车维修是汽车销售、零件销售、资讯及售后服务四位一体紧密结合。汽车维修的新趋势是维修对象的高科技化、维修设备现代化、维修咨询网络化、维修诊断专家化、维修管理电脑化及服务对象的社会化。国外汽车维修企业以汽车服务贸易的形式进入国内市场, 使我国汽车维修行业将面临严峻形势, 而在汽车维修企业发展要素中, 起主导作用的因素将是: 管理、技术、装配和信息。倡导汽车维修行业的服务优质化、品牌化、现代化, 势在必行。

参考文献：

[1] 《机床设计手册》编写组.《机床设计手册》第1册.机械工业出版社，1986年

[2] 《机床设计手册》编写组.《机床设计手册》第2册.机械工业出版社,1986年

[3] 《机床设计手册》编写组.《机床设计手册》第3册.机械工业出版社,1986年

[4]《机床设计手册》编写组.《机床设计手册》第4册.机械工业出版社,1986年

[5]《机床设计手册》编写组.《机床设计手册》第5册.机械工业出版社,1986年

[6] 朱龙根、黄雨华.机械系统设计.机械工业出版社,1980年

[7] 《机械设计手册》编写组.《机械设计手册》第1册.机械工业出版社,1988年

[8] 《机械设计手册》编写组.《机械设计手册》第2册.机械工业出版社,1988年

[9] 《机械设计手册》编写组.《机械设计手册》第3册.机械工业出版社,1988年

[10] 《机械设计手册》编写组.《机械设计手册》第4册.机械工业出版社,1988年

[11] 《机械设计手册》编写组.《机械设计手册》第5册.机械工业出版社,1988年

[12] 黄祖尧、肖正义.精密丝杆副的选用计算.《机床》1989年第6期

[13] 上海金属切削技术协会.《金属切削手册》第2册.兵器工业出版社,1986年









内容简介：: 附录1（专题）信息资源在汽车维修业中的应用一、概述信息资源是指信息的生产、分配、交流（流通）、消费过程。它除信息内容本身外，还包括与其紧密相联的信息设备、信息人员、信息系统、信息网络等。以往我国只把物质、能源当作资源，把信息当作一般的“消息”，自邓小平同志“开发信息资源，服务四化建设”题词公开发表后，人们对“信息”的认识，发生了质的飞跃，认识到信息也是一种宝贵的战略资源，它与物质、能源一起成为当今社会发展的三大战略资源。1、信息对生产要素起优化作用。信息可通过优化生产素质，导向生产要素的合理有效配置，促进生产力系统运行的有序等方面发挥功能作用，这表现在：（1）信息通过与劳动力相互作用，增加其他生产要素的信息含量，从而提高生产力系统的素质水平和利用效率。增加了信息含量的生产要素一旦进入生产过程，一是可以缩短劳动者对客体的认识及熟练过程，使生产要素以较快较准的状态进入生产运行系统，从生产过程的时效上表现与发挥生产力的功能。二是可增强生产的有序性与安全系数，带来机会收益。三是可引发对生产过程、生产工具、操作方法和工艺技术的技术革新与发明创造。（2）信息通过与领导层相互作用，导向生产要素的最优组合，从而提高生产力。信息对领导者的导向功能主要有：一是引导领导者注意力的转移，把注意力放到新的工作上去。二是引导领导判断形势，从而作出正确的决策。三是引导领导决策的制定，决策方案形成过程，是领导对信息综和处理的过程。（3）信息通过与生产管理者的的相互作用，增强管理者与管理对象的可知性和透明度，从而提高生产力系统运行的有序度。生产力系统是由多个生产要素构成的整体，而生产是通过一系列生产要素的信息来运行的，准确的信息有利于管理者把握生产运行的尺度，使生产正常、有序、高效地进行。2、信息对资源起补充作用。物质、能源、人力和资金构成社会的基本资源，而信息的发展，对这些社会的基本资源起到补充作用，它的表现为：（1）信息可大大节约社会经济活动中各项资源的使用和消耗。（2）智能机器人的使用，使人力资源得到补充和替代。以高度信息化、智能化的机器人装配线为龙头，汽车公司的无人车间源源不断地生产出大量的汽车，由于人力的节省还使汽车的成本大大降低；以高度信息化的数据库，人们一按电钮就可查到全国乃至全世界的有关资料，省去了在浩瀚文献中查找资料的时间，从而大大节约人力资源。（3）信息还可以替代资本，从而使资金更方便、更快、更有效地为社会经济建设服务。电子货币的出现，以信息卡为载体的信用信息使现代社会经济活动中由货物交换方式演变成信息交换方式；电子转帐出现，把货物流和票据流的资金运动变为信息流的运动，不但大大减少了在途运输资金的麻烦，而且加快资金周转速度，提高资金利用率，从而解决社会经济建设中资金不足的矛盾。3、信息对财富起增值作用。信息不但对生产要素起优化作用和对社会资源起补充作用，而且可直接创造财富，对社会财富起增值作用。（1）信息可使非资源转化为资源，投入相应的信息都会使其产生价值或价值增值。呆滞的资本得到资本需求的信息就会变为赢利的投资。（2）直接出售信息产品和信息服务，从而创造财富。在美国、日本等信息业发达的国家，信息服务业和信息产品制造业的直接收入惊人，据统计，美国信息业销售额1982年为2370亿美元，1985年为4000亿美元，1988年为4700亿美元，预计2000年将接近一万亿美元。（3）信息可缩短流通时间，从而创造财富。电报和电话所起的作用就是加快信息传递速度，缩短信息流动的时间，提高工作效率，从而达到创造财富的目的。通过信息和信息技术缩短流通时间给我们带来的财富的例子很多，如通讯、电话、传真、电子邮件、联机检索、电视会议等一系列先进技术设备，使信息流动时间由过去以周、日计算缩短为现在以分、秒计算，从而大大加快了财富的增值过程。（4）信息可扩大增值空间，从而创造财富。由于信息技术具有很强的辐射能力，使现代的信息活动在更广泛的空间进行，从而创造财富。因此，在信息化不断提高的今天，财富的增值空间不但在某一自然地域或某一国家和地区，而且扩大到全球其他国家和地区。总之，信息经济是“低耗能”的经济，在工业经济中，国内生产总值（GDP）的增长与能源、原材料是同步增长，而在信息经济中，单位GDP所耗能源却下降，美国、日本等国近年来国民经济生产总值在增长，而能源却减少了。我国是人均自然资源劣势的国家，特别是能源较缺，如要把经济建设搞好，就必加快发展信息产业。二、人类社会对信息的需求当今社会，人类对信息需求日益高涨，世界所有国家，无论是发达国家，中等发达国家，还是发展中国家，都立足于新世纪的竞争。而要在竞争中取得胜利，就必须通过各种手段，捕捉有效的信息，从而掌握经济发展的主动权。可以预料，随着社会经济的发展，人们对信息的需要将日益高涨，因为：（1）现代信息处于爆炸的时代，文献量在成指数的增长，社会的信息量在迅速的增加。据不完全统计，当今社会，全球每年大约产生100万份发明专利，450万篇科技文献，1亿2千万册各类出版物，以及数以亿计的各种机构文件和资料。其中每年我国发表的经济类学术论文和资料就有3万多篇，也就是说，每天平均有100多篇，它们分别发表在1000多种报刊上。这些文件和资料每十年大约要翻一番。此外各类信息系统内部以及地区之间、国际之间昼夜不停的信息传递也达到难以统计的程度。面对如此巨大且日益膨胀的信息量，没有足够的计算机系统和互联网络的支持和处理是不可思议的。（2）社会逐渐信息化，信息逐渐社会化和产业化是当今社会发展的潮流与趋势，也是当今的社会特征之一。信息对社会各个领域的渗透日益明显，几乎到了处处存在信息、事事离不开信息的地步。（3）企业的生存和发展，在竞争中立于不败之地，不得不掌握与其命运攸关的有关信息。随着经济的发展，信息在企业的经营活动中更为重要，这是因为：一方面，各种新技术、新设备、新材料不断产生，同时这些新技术、新设备、新材料又被广泛的应用于新产品的开发和应用上，因此，不了解这些信息，企业就不能用最新的科学技术、最先进的设备生产出最新的产品，企业就不能注入新的活力；另一方面，市场经济要求企业的生命越来越和市场连在一起，这就要求企业加强对市场的调查研究，随时了解市场行情，把握市场变化的信息，生产出适销对路的产品。只有这样，企业才能适应复杂多变的市场环境，企业才能生存，才能发展。总之，信息产业和信息技术影响超过了历史上任何一次的技术革命，它不仅影响着物质产品的生产过程，而且影响了信息和知识型产品的生产过程，它不仅影响到各国经济的发展，而且对各国的政治、军事、社会发展等产生了越来越大的影响。三、我国汽车维修业对信息资源的需求及存在问题传统意义上的我国汽车维修业，长期以来一直处于原始、落后的现状，是公认的脏、苦、累、差行业，这种落后表现在管理水平、技术水平、人员素质、设备装备等诸方面，而信息资源方面的落后表现得尤为突出。一百多年前诞生的汽车，只不过是一个简单的四轮交通工具，是被一些人，包括马车夫所嘲笑的笨重怪物。谁也不曾想到，就是这样一个笨重怪物，历经100多年的发展，由原始汽车变化成为一个高科技的结晶体。特别是电子技术、电脑技术的飞速发展，使汽车的高科技化程度不断得到提高。电子燃油喷射系统的应用，ABS防抱死制动系统、SRS安全气囊系统、电子控制自动变速箱系统、空气悬挂系统、动力转向系统、自动巡航系统、中控门锁及防盗系统、动力牵引系统、自我诊断系统，这一系列高新技术，不断完善着汽车的性能，展现在我们面前的汽车再也不是比马车强不了多少的简单的交通工具，而是一个集现代文明和智慧的高科技产物，而这个高科技产物，还在不断地向高科技领域纵深发展。这种汽车自身的高科技特征，加上世界各个汽车制造厂商每年不断地推出新的车型车种，先进技术的不断采用，多种系统的不断发展，使得广大汽车维修技术人员对汽车维修信息方面的需求越来越强烈。传统的汽车维修资料信息查询，主要借助于传统的媒体（如图书、杂志、报刊等），这种传统媒体，存在着信息量小、查询速度慢、资料更新迟缓，特别对于改革开放以后大量涌入国内的进口汽车，更因缺乏维修资料，给维修工作带来很大的困难，就现在汽车维修技术人员而言，没有一个人能将数千种车型的维修资料、数据、程序等记忆在大脑中，汽车维修技术人员的知识技术、经验以及对信息的全面掌握，越来越显示出自身的局限性。我国汽车维修业对维修资料信息的需求日益强烈。而解决这一不足的就是汽车维修专业互联网络，即INTERNET互联网。INTERNET互联网的出现，彻底打破了资讯传递在空间、时间上的局限，能在第一时间最全面、最快速地将资讯迅速的传递到地球上的每一个角落。而INTERNET互联网络中国现代汽车维修行业中已崭露头角，从国际汽车维修行业看，维修行业技术资料查询、故障检测诊断、技术培训网络化，已成为全面普及的局面。以美国汽车维修业为例，在维修信息综合管理、专家集体会诊、网上查询资料、网上解答疑难杂症、网上开展技术咨询、网上购买汽车维修资料，已经成为维修行业的基本特征。早在80年代末90年代初，就已经全面实行。我国汽车维修专业互联网络，是从90年代中期开始起步，以欧亚笛威汽车维修专业网站为例，从1995年起，即开始建立了在会员单位内部使用的远程通迅BBS。从96年起，开始投入巨资，大规模建立汽车维修INTERNET互联网站。目前已发展成为专业性最强的汽车维修专业网站，涵盖欧美亚各车系的发动机、变速箱、空调、悬挂、转向、定速、安全气囊、防盗等各系统的基本保养、检修程序、各类数据、各类元件位置图、机械拆装图、电气线路图，并实现了在网上答疑、网上咨询、网上查询、网上培训等功能。这种以电脑信息处理技术为特点的互联网站，已构成现代汽车维修企业的一大高科技特征。汽车维修专业互联网的另外一项重要功能是可以迅速、快捷地提供汽车配件、汽车维修检测设备、汽车维修资料、汽车维修技术与管理人才等方面的供需信息，使企业经营者和管理者能够及时获得信息，作出正确的选择和决策。而互联网上的技术讨论和技术交流，又加速了汽车维修技术人员的整体技术水准。网上的远程汽车维修技术培训，也给需要不断吸取新技术和新知识的汽车维修技术人员的再训练提供了又一条途径。此外，电脑管理系统软件与技术在现代汽车维修企业中的应用，也是信息资源与信息技术在汽车维修业的应用实例。目前，汽车维修企业正面临一场革命。一大批新的汽车维修企业成立，相应的汽车维修服务行业急剧扩张，维修行业的规模也随之变得庞大。到目前为止，全国大大小小的维修企业已经发展到近30万家。如何面对接踵而来行业内的挑战，提高企业在维修界的竞争力，提高企业自己的生产利润，已成为现代汽车维修企业经营者和管理者所面临的主要问题。解决这一问题的关键主要在于两个方面：一方面在于提高企业的技术水平，而更重要的另一方面就是提高企业的管理水平。完善的管理制度，现代化的管理方法，精确的管理数据分析以及电脑在企业管理中的应用，对于一个现代化的汽车维修企业更为重要。现代汽车维修企业有两个显著特征：一是先进的检测维修设备和维修资料的应用，二是计算机网络的应用与电脑管理。是信息化和电脑技术把汽车维修企业引向现代管理模式和管理方式。企业发展的根本在于人，在于管理。“服务”将成为未来竞争最重要的手段。良好的服务包括维修服务、售前服务及售后服务。这种主动服务，就是建立稳定的客户关系，依赖于客户信息和维修档案的建立与管理。而大量的企业经营数据信息，仅凭人工来完成是难以想象的。利用电脑技术，建立企业网络数据库才是必由之路。事实上，由于汽车维修行业业务过程复杂、数据信息量大，仅仅依靠人力往往难以对维修、配件、客户档案、车辆档案、员工及各部门工作进程的监督、企业经营数据进行准确的统计和分析。而运用电脑管理，速度快、时间短、资料全、效率高。一个30人的维修企业的月度工时统计，如采用人工计算，需要一个统计员1-2天的时间，采用电脑进行统计仅仅需要几秒种，效率提高何止几千倍。采用电脑进行维修企业管理的优点是：1、上层管理者可以通过电脑管理网络系统及时了解全厂的运作情况，从而可以对全厂各部门的工作进行统筹安排。2、准确及时的统计报表大大减少了管理者主观判断上可能造成的失误，这样就加强了全体员工的工作积极性，可以形成良好的企业文化，加强企业的凝聚力。3、可以使汽车维修企业彻底改变手工作坊式的工作模式，实现一个质的飞跃，以此来解决作为企业领导每天面对庞大的客户资料、维修记录、凌乱的库存管理以及因此而产生的诸多客户纠纷和纷杂事务。4、厂长经理们可以从繁琐的统筹安排，生产调度，统计报表中解脱出来，去争取更多的客户，带来更多更好的效益。5、标准规范的电脑化管理能够提高服务厂在顾客心目中的形象。电脑管理下的客户及车辆档案，为长期、灵活的客户服务奠定了基础。6、车辆、客户的动态跟踪可以让业务部具体掌握所有车辆以及客户的每一个细节，随时提醒客户进行维修、保养和零件的更换，更体现了服务的完整性。7、图表分析功能可以为工作繁忙的厂长经理们提供一个简单直观的查询功能。8、可以消除在会计方面人为的失误。9、对于顾客的提出的询问能作出迅速确实的反应，尽可能少占用顾客的宝贵时间。10、提高工作效率，合理调配零件，节省人力物力等。与发达国家相比，信息资源在我国汽车维修业的应用方面还存在以下问题：首先，政府扶持政策的力度还不强，资金投入更是不足，资金短缺，投资分散，正常融资环境不健全等，都在阻碍着信息资源和学习技术在我国汽车维修界的应用，从事汽车维修专业互联网站的公司大多于依靠自有资金、人才、技术进行发展，缺乏政府的政策扶持。其次，电脑在众多汽车维修企业的应用不够，有很大一部分汽车维修企业装备的电脑还只是花瓶式的摆设，并没有真正成为生产力。可以说，由于许多汽车维修企业厂长、经理的认识局限，许多汽车维修企业对电脑的兴趣，甚至还不如许多家庭高。电脑已经大规模的进入家庭，甚至许多小学生都能够熟练的操作电脑，而在很多汽车维修企业，电脑还是稀罕物，许多员工还是电脑盲，这不能不说是我国汽车维修业的悲哀。再次，由于我国汽车维修业长期处于原始落后的状态，人员素质普遍较低，对电脑、互联网及信息产业有一种本能的神秘和畏难情绪，存在着电脑难学，不会上网等困难，而企业领导者更愿意将资金投入到厂房、设备等硬件设施方面，对电脑、互联网方面的投入的力度及对员工在这方面的培训力度很小。最后一点，由于我国电信部门长期处于垄断经营的地位，网络收费过多，服务不良等现象，也直接影响到我国汽车维修界的电脑应用和互联网络的应用。四、我国信息资源在汽车维修界的应用前景尽管由于多种条件的限制，信息资源在我国汽车维修业的应用还存在一系列的问题。但是信息产业的浪潮正以汹涌澎湃之势，不可遏止地向全社会各领域冲击。也自然将给进入新世纪的我国汽车维修行业产生更大的推动作用。信息资源在汽车维修界的应用前景将是十分广阔的。（一）汽车维修专业互联网在汽车维修企业的应用中，会因汽车维修技术人员方便、快捷地查询进口汽车维修资料，迅速排除故障，减少车辆维修时间而显著提高生产效率，仅此一项即可为企业节约可观的经济收入，以欧亚笛威汽车维修互联网为例，该网站目前已有网员600余家，每家会员修理厂利用互联网方便、快捷查询资料，提高生产力，所产生至少5万元/年的经济效益，全年的总经济效益可达3000万元/年，由此产生的影响是十分巨大的。（二）随着电脑的迅速普及，大批掌握使用电脑和互联网的人才将源源不断地进入汽车维修企业，为企业的职工队伍注入新的血液和活力。由于他们的文化素质较高，求知欲强，对新生事物具有很强的敏感性，因此从企业内部产生了掌握现代信息技术的需求，这种需求将会更进一步推动信息资源在汽车维修业的应用。（三）现代维修企业采用电脑的管理方式不仅势在必行，而且时机也已经成熟：其一，电脑硬件的价格已经降低到很低的水平。其二、软件的开发、设计方面也越来越成熟，功能方面也越来越适合维修企业的实际运作。其三、随着一些大中专汽车专业毕业生进入维修企业，为实行电脑管理奠定了良好的人才基础。其四、远程通讯技术的诞生为软件的售后维护工作奠定了坚实的基础。（四）我国已将现代信息产业作为国家的支柱产业来发展，原邮电部改为为信息产业部就是一个极好的例证。1、我国的信息化建设自改革开放以来已取得长足进展，主要表现在以下几个方面：（1）信息基础设施不断完善。“八五”期间，我国共投入约290亿美元资金，基本建成以光缆为主、数字微波和卫星通信为辅的通信干线网络，技术上基本实现了数字化和程控化。（1）信息产业有了较大发展。信息产业在我国仍是一个正在逐步形成的新兴产业，但经过十几年的发展，其整体实力不断增强，信息技术和信息服务产业都取得了较大进展。1995年我国电子工业总产值达2457亿元，为1980年的24。5倍，已形成一批具有较强实力和市场竞争力的大型电子骨干企业和企业集团。信息服务业发展迅速，其服务范围不断拓宽，服务水平逐步提高。据统计，我国信息服务业销售额由1990年的2亿元增长至1995年的77亿元，全国从事信息服务业的企事业单位共2万多家，已建立各种数据库1000多个。我国信息服务业正朝着计算机化、数据化、网络化和有线咨询信息网等方向发展。（2）信息技术开发与应用初见成效。我国“863”星火计划中包含有许多信息领域的高技术研究课题，如先进的感测系统、智能计算机、自动化技术、现代通迅技术等主题项目，这些课题目前大多已被攻克。“八五”期间，我国计算机装机量由1990年的50万台增长到1995年的330万。信息技术在工业控制、计算机辅助设计、企业管理等方面的应用取得重大进展，应用程度已从单项应用向集成化、综合化方向发展。在信息资源开发方面，我国目前已建成了经济、科技、统计、银行、邮电、电力、铁路、民航、海关、气象、人口等12个国家信息系统，初步建成了国家公用分组交换数据网。1993年后我国又开始实施以金桥、金关和金卡构成的“三金”工程为重点的国民经济信息化“金”字工程。这些大型应用系统在开发的同时建设了一批较大型数据库，从而大力促进了我国信息资源的开发与利用。综上所述，在迈入新世纪之后，信息资源和信息技术在我国汽车维修业的应用前景是十分广阔的。我们要把握好这个难得的机遇，推动整个汽车维修行业技术与管理的全面提升，为尽快赶超世界先进水平而不懈努力。毕业设计（论文）任务书姓名：任务下达日期：年月日设计（论文）开始日期：年月日设计（论文）完成日期：年月日一、设计（论文）题目：双柱机械式汽车举升机二、设计的目的和意义：现代汽车工业随着科学技术的飞速发展而日新月异, 新工艺、新材料、新技术广泛运用, 特别是电子技术、液压技术在汽车上应用, 使当今的汽车是集各种先进技术的大成, 新颖别致的汽车时时翻新。而现代汽车的故障诊断不再是眼看、耳听、手摸, 汽车维修也不再是师傅带徒弟的一门手艺, 而是利用各种新技术的过程。随着汽车技术的快速发展, 日益呈现出汽车维修的高科技特征, 与其同时汽车维修理念也不断更新。为此，为了提高其维修的快速发展，有必要设计一套新型的汽车举升机。三、设计（论文）主要内容：双柱机械式汽车举升机，它包括两个框形举升柱，两个垂直滑动在该框形举升柱上的升降滑架，两个托臂和两个轨道式托板，其特征在于所述框形举升柱是由结构在下部的底板升底梁升矩形齿轮箱及矩齿轮箱两侧短边向上延伸的方形导柱连接上部的横梁构成的整体；所述框形举升柱下面的矩形齿轮箱其中一个是安装电动机的驱动箱；而所述升降滑架是由两个平行固定在其上的托臂穿过所述轨道式托板上滑套的孔位相互连接。其中包括两张A0图纸，三张A1图纸和一张A2图纸，总和三张多A0图纸，毕业设计论文1.5万字左右。四、设计目标：满足现代的汽车维修需要，尽可能的节省时间，提高汽车维修的效率。五、进度计划： 2008年3月13日至3月31日进行为期3周的生产实习；4月1日至4月10日完成对设计题目的资料收集与查询；4月11日至6月10日完成对设计图纸的绘制；5月11日至6月10日完成毕业设计说明书的编写；6月11日至6月25日最后的审稿及说明书和图纸的打印。六、参考文献资料： 1 机床设计手册编写组.机床设计手册第1册.机械工业出版社，1986年 2 机床设计手册编写组.机床设计手册第2册.机械工业出版社,1986年 3 机床设计手册编写组.机床设计手册第3册.机械工业出版社,1986年 4 机床设计手册编写组.机床设计手册第4册.机械工业出版社,1986年 5 机床设计手册编写组.机床设计手册第5册.机械工业出版社,1986年 6 朱龙根、黄雨华.机械系统设计.机械工业出版社,1980年 7 机械设计手册编写组.机械设计手册第1册.机械工业出版社,1988年8 机械设计手册编写组.机械设计手册第2册.机械工业出版社,1988年9 机械设计手册编写组.机械设计手册第3册.机械工业出版社,1988年10 机械设计手册编写组.机械设计手册第4册.机械工业出版社,1988年11 机械设计手册编写组.机械设计手册第5册.机械工业出版社,1988年12 黄祖尧、肖正义.精密丝杆副的选用计算.机床1989年第6期 13 上海金属切削技术协会.金属切削手册第2册.兵器工业出版社,1986年指导教师：院（系）主管领导：年月日5摘要双柱机械式汽车举升机，它包括两个框形举升柱，两个垂直滑动在该框形举升柱上的升降滑架，两个托臂和两个轨道式托板，其特征在于所述框形举升柱是由结构在下部的底板升底梁升矩形齿轮箱及矩齿轮箱两侧短边向上延伸的方形导柱连接上部的横梁构成的整体；所述框形举升柱下面的矩形齿轮箱其中一个是安装电动机的驱动箱；而所述升降滑架是由两个平行固定在其上的托臂穿过所述轨道式托板上滑套的孔位相互连接。关键词滑动螺旋副导轨丝杠制动器组合开关AbstractShuangzhu mechanical vehicle lift, which includes two box-shaped Jusheng pillar, two vertical sliding in the box-shaped piece of Jusheng-piece aircraft, two up and two track-holding arm, their identity is in Jusheng pillar box-shaped structure in part by the end of Liang-bed or carpenters square or rectangle gear boxes and gear boxes on both sides of a square-short margin upward extension of the upper beam connecting a pillar overall; Jusheng pillar box is described below rectangle gear boxes installed electric motors is one of the driving boxes; and the piece-by-two parallel fixed in its orbit above the occasional arm-supporting, through the Hua Tao Kong spaces interlinked.Key words Glide the spiral pair and lead the track, silk to carry on the shoulder, make to move the machine and combine the switch目录摘要1Abstract2第一章绪论51.前言52.举升机概述6第二章升举装置的总体设计71.设计题目72.设计方案73.方案选择74.实习考察75.确定总设计计划76.方案的实施8第三章机械传动系统91.方案的拟定92.在拟定机械传动系统方案时，应考虑以下原则103.传动类型选择的依据104.滑动螺旋传动的特点及计算14第四章滚动直线导轨套副191.导轨的类型及其特点202.导轨的设计要求203.导轨的设计程序及内容204.精密导轨的设计原则205.导轨类型的选择原则21第五章丝杠同步转动的链传动241.滚子传动的设计252.滚子链传动的设计计算253.滚子链的静强度计算294.滚子链的使用寿命计算305.滚子链链轮336.滚子链链轮的基本参数和主要尺寸34第六章带传动及其有关计算351.带传动352.带和带传动的形式353. V带传动355.基准宽度制带传动的设计计算366. 带传动的效率407. V带带轮418.带轮的结构419.带轮的技术要求4110.带轮的技术要求4211.V带传动的主要失效形式43第二部分机电控制系统44第一章制动器的选择及其计算441制动器442 制动器的分类、特点及应用443.制动器的选择444制动器的性能参数及主要尺寸45第二章开关的选择461.HZ5B-1型组合开关472.LXJ6系列接近开关47第三部分使用及其效益471.使用时注意事项482.升举机安全操作规程48第二章经济效益分析48结论49谢辞51 第一章绪论 1.前言现代汽车工业随着科学技术的飞速发展而日新月异, 新工艺、新材料、新技术广泛运用, 特别是电子技术、液压技术在汽车上应用, 使当今的汽车是集各种先进技术的大成, 新颖别致的汽车时时翻新。而现代汽车的故障诊断不再是眼看、耳听、手摸, 汽车维修也不再是师傅带徒弟的一门手艺, 而是利用各种新技术的过程。随着汽车技术的快速发展, 日益呈现出汽车维修的高科技特征, 与其同时汽车维修理念也不断更新。随着汽车技术的发展, 维修设备也随之产生了质的变化。汽车保修设备的生产, 也不再是多以机具类为主。20世纪90年代以来, 一批批先进的进口汽车检测设备和仪器涌入国门。四轮定位仪、解码器、汽车专用示波器、汽车专用电表、发动机分析仪、尾气测试仪及电脑动平衡机等,这些昔日人们十分陌生的检测设备, 已经成为现代维修企业的必备工具。而这些检测设备, 本身就是高科技化的产品, 是电子检测技术、电脑技术的高级集成物。要熟练地操作使用这些检测设备, 技术人员需要经过严格的培训, 并要掌握外语和电脑技术, 才能掌握正确的使用方法, 充分发挥检测设备的各项功能。这种高科技化的现代汽车检测设备, 使现代汽车维修的科技含量大为提高。加入WTO对中国汽车维修业的影响是巨大的。为了适应售后服务的要求, 国外汽车维修业将相继进入中国市场, 国外汽车维修业的介入给中国汽车维修市场提供了一个较为先进的高效的国际技术环境, 对促进国内汽车维修业的更新改造、加速汽车维修业技术进步的进程, 将起到良好的推动作用。传统的汽车维修方式、维修制度以及经营模式必然被现代汽车维修方式所代替。以往的汽车维修往往就维修谈维修, 现代汽车维修是汽车销售、零件销售、资讯及售后服务四位一体紧密结合。汽车维修的新趋势是维修对象的高科技化、维修设备现代化、维修咨询网络化、维修诊断专家化、维修管理电脑化及服务对象的社会化。国外汽车维修企业以汽车服务贸易的形式进入国内市场, 使我国汽车维修行业将面临严峻形势, 而在汽车维修企业发展要素中, 起主导作用的因素将是: 管理、技术、装配和信息。倡导汽车维修行业的服务优质化、品牌化、现代化, 势在必行。2.举升机概述丝杆采用一次滚压成形，螺母使用高强度进口尼龙，既保证使用安全性和坚固度，又使得更换方便;精心选材，并由专门设计工作室进行外观和技术设计；通过链条传动，实现主副滑架同步运行。本产品适用于将自重小于3200kg的轿车、轻型旅行车、客货两用车、轻型货车整车举升并固定到所需工作高度，进行多种维修、保养或清洗作业。技术参数.额定举升质量：3000kg .最大举升高度：2000mm.托盘距地面最低高度：160mm.全行程上升时间：4min.全行程下降时间：60S.驱动方式：电机驱动、丝杆传递悬臂托举.电机功率：3KW.工作电压：380V.控制电压：220V.噪音：80dB（A）.外形尺寸：1400mm3160mm2556mm第二章升举装置的总体设计1.设计题目：小轿车维修用升举装置的设计题目设计要求：1 .升举重量3000。2 .升举高度距地面2m。3 .升举速度3-4m/min。4 .轿车尺寸:180026001600 （mm）2.设计方案：（机械传动范围之内）1.拟定方案为齿条传动，采用以齿条为承载轨道进行同步升举。机械能转化率高，但承载较次。2.拟定方案为滚珠丝杠传动，采用以旋转运动转化为直线运动，平稳轻便快捷，机械能转化率低。3.拟定方案为滑动螺旋传动，采用以旋转运动转化为直线运动，平稳承载能力强，机械能转化率低。3.方案选择：根据题目要求和现实状况选用滑动螺旋传动为最佳，能够实现重载升举，转化率低，易于控制，速度要求不是很高，平稳安全。4.实习考察：实习考察过程中并未见到此种类型的维修用升举装置，见到的是以液压升举为主的升举装置，从液压升举到丝杠升举的传动方式改变的实现非常困难，同时发现两种不同升举的差异体现在立柱承受重载的大小不同，于是决心从液压到丝杠转换。5.确定总设计计划：1.首先确定丝杠能否承载近3吨重的升举载荷，结果不能。2.选用导轨类型，实现丝杠和导轨的同载升举。3.设想丝杠和导轨同时升举承载的布局设置，实现升举的可行性。4.对于平稳升举安全升举的控制方式进行设定和选择，决定用制动阀限制丝杠的旋转，来实现升举的定位。5.同步升举的实现选择，初步设想两种方案，一是通过蜗杆与丝杠来实现同步旋转，二是通过链传动来实现丝杠的同步旋转，最后选用链传动。6.电动机与丝杠实现动力传动的方案选择，一是通过链传动来实现，二是通过带传动来实现，三是通过齿轮啮合来实现，最后选用带传动，噪声小，靠摩擦传动传动效率较高。7.箱体选择。8.限位安全的设定。9.开关控制的选择.6.方案的实施。第三章机械传动系统1.方案的拟定机械传动系统的设计是一项比较复杂的工作，为了较好地完成此项任务，不仅需要对各种传动机构的性能、运动、工作特点和适应场合等有较深入而全面的了解，而且需要具备比较丰富的实际知识和设计经验此外，机械传动系统的设计并无一成不变的模式可循，而是需要充分发挥设计者的创造能力但是，大体上都要经过以下一些步骤：(1) 根据预期完成的生产任务，选定机器的工作原理和传动方案，两者紧密相关机器可以按不同的工作原理来完成同一生产任务，因而其传动方案也就不同例如螺栓的螺纹可以用车削、攻螺纹或滚螺纹的方法来完成即使采用同一种工作原理，也可以拟定出几种不同的传动方案；例如用展成法加工齿轮，采用不同的刀具可以分别用滚齿机或插齿机来完成，但这两种机床的传动方案完全不同应从机械的工作性能、适应性、可靠性、先进性、工艺性和经济性等多方面考虑，来拟定和评比各种传动方案，然后加以确认根据机器的工作原理和传动方案，便可确定出机器所需要的执行构件的数目、运动形式，以及它们之间的运动协调配合关系等要求对于多执行构件的机器，如要求各执行构件在运动的时间的先后上和运动位置的安排上必须准确而协调的相互配合时，则应画出机械的工作循环图，它有直线式、圆周式和直角坐标式三种(2) 确定个执行构件的运动参数和生产阻力，并选定原动机的类型、运动参数和功率等(3) 合理选择机构的类型，拟定机构的组合方案，绘制机械传动的示意图(4) 根据执行构件和原动机的运动参数，以及各执行构件运动的协调配合要求，确定各构件的运动参数和各构件的几何参数，按GB4460-1984机动示意图中的规定符号绘制机械传动系统的机构运动简图(5) 根据机器的生产阻力或原动机的额定转矩进行机械中力的计算（如确定各级传动轴传递的转矩和各零件所承受的载荷等），作为零件承载能力计算的依据(6) 在分析计算的基础上，按确认的机械传动系统的机构运动简图，绘制机器的总装配图、零件图和部件图。(7) 对有些机器在基本完成总图的基础上，尚需进行动力学计算，以便确定是否需要加装飞轮及配置平衡重量等。2.在拟定机械传动系统方案时，应考虑以下原则(1) 采用尽可能短的运动链，以利于降低成本、提高传动效率和传动精度。(2) 应使机械有较高的效率，对单流传动应提高每一传动环节的传动效率，对分、汇流传动应提高功率大的功率流路线中各传动件的传动效率。(3) 合理安排传动机构的顺序。转变运动形式的机构通常安排在运动链的末端，靠近执行构件处，摩擦传动（带、机械无级变速器等）以及圆锥齿轮（大尺寸者难于制造）一般安排在传动的高速部位。(4) 合理分配传动比。各种传动均有一个合理使用的单级传动比值，一般不应超过；对于减速的多级传动，按照“前小后大”的原则分配传动比为有利，但相邻两级传动比的差值不要太大。增速的多级传动亦遵循这一原则。(5) 保证机械的安全运转。如无自锁性能的机构应设置制动器；为防止机械过载损坏，应设置安全联轴器或有过载打滑的摩擦传动机构，为防止无润滑而运行，应设置连锁开关，保证机器工作前润滑系统先行工作等。3.传动类型选择的依据机械传动系统的两大基本任务是保证工作机实现预期的运动要求和传递动力。如工作机是现有的机器，则传动系统的设计任务仅在于选择一合理的传动，使动力机的输出与工作机的输入相匹配即可。如设计任务是实现执行构件与动力机的匹配，则传动系统的设计就比较复杂，需要分析执行构件的运动要求：行程、速度、加速度、调速范围、实现位置要求、实现函数要求、实现轨迹要求、实现急回要求、停歇要求、相互间的动作配合要求；以及动力要求：力、转矩和功率等。在选定动力机后，根据运动和动力的要求来确定传动系统方案并进行具体设计，这时，传动系统就可能包含连杆机构、凸轮机构和间歇运动机构等。选择传动类型时，应综合考虑下列条件：根据滑动螺旋副的螺纹种类、特点和应用选用梯形螺纹（GB5796.15796.3-1986）代号Tr，它的牙型角为30 ，螺纹副的小径和大径处有相等的径向间隙，螺纹工艺好，牙根强度高，内外螺纹的对中性好，采用剖分式螺纹可调整、消除轴向间隙。但传动效率比矩形和锯齿型螺纹低。它是螺旋传动中最常用的一种。梯形螺纹牙型与基本尺寸牙型见表1.1-1其基本尺寸见GB/T5796.15796.3-1986。牙型角，螺纹副的小径和大径处有相等的径向间隙，螺纹工艺性好，牙根强度高，内、外螺纹的对中性好，采用部分式螺母可调整、消除轴向间隙。但传动效率比矩形和锯齿型较低。它是螺旋传动中最常用的一种。图1表1.1-1 梯形螺型 (mm)牙型图名称符号计算公式图1所示外螺纹大径d螺距P牙顶间隙acP256121444ac0.250.51基本牙型高H1H1=0.5P外螺纹牙型高h3h3= H1+ ac内螺纹牙高H4H4=h3牙顶高ZZ=H1/2外螺纹中径d2d2=d-2Z内螺纹中径D2D2=d-2Z外螺纹小径d3d3=d-2h3内螺纹小径D1D1=d-2H1内螺纹大径D4D4=d+2ac外螺纹牙顶圆角R1R1max=0.5ac内、外螺纹牙底圆角R2R2max=ac 图24.滑动螺旋传动的特点及计算特点：螺旋传动主要由螺杆和螺母组成。除自锁螺旋外，一般用来把螺旋运动变成直线运动，也可把直线运动变成旋转运动，同时进行能量和力的传递，或者调整零件间的相互位置。计算：如下表1.1-2滑动螺旋传动的设计计算计算项目单位计算公式、参数选择和说明实例计算结果耐磨性螺杆中径d2mmd2= 式中螺纹形式系数，梯形、巨型螺纹=0.8.F轴向（N）螺母长度L与螺杆中径d2之比，部分式螺母为2.53.5。P 许用压强（Mpa）见表6.1-14（现代机械传动手册）F=8000N已知d=44,（查GB/T5796.3-1986)d2=38计算项目单位计算公式、参数选择和说明实例计算结果耐磨性公称直径d和螺距Pmm根据上式算出的d2按螺纹的标准基本尺寸系列选取相应的d和P得d=44P=12螺纹导程PhmmPh=ZPZ 螺纹线数Ph=12Z=1螺纹旋合长度LmmL=d2L=100=2.63旋合圈数mm=L/P一般m1012m=8.33螺纹工作高度H1(h)mm梯形螺纹H1=0.5PH1=6螺纹表面工作压强PMpaP= P=1.68滑动速度v=34m/min由表6.1-14，p=5.68校核合格压强校合pp验算项目螺纹升角（）=arctan(Ph/d2)=544当量摩擦角T（）=arctanfT fT=f/cos由表6.1-12，T=445553取T=520反行程自锁条件T=544T=520不自锁螺杆强度螺旋传动的转矩TNmmT=0.5Fd2tan(+T)T=24270.27当量应力Mpa= =11.16d3=31强度条件式中-螺杆材料的许用应力（ Mpa）,查表6.1-15=68120螺杆满足强度条件计算项目单位计算公式、参数选择和说明实例计算结果螺纹牙强度螺纹牙底宽度b mm梯形螺纹b=0.65pb=7.8剪切应力Mpa螺母：=F/(dbm)=0.89=30 40强度条件弯曲应力bMpa螺母：b=3（FH1）/(dmb) b=2.062塑料/ 铸铁8(2) 导轨材料与热处理导轨材料主要是灰铸铁和耐磨铸铁灰铸铁通常以HT200或HT300做固定导轨，以HT150或HT200做动导轨。(3) 导轨的热处理一般重要的导轨，铸件粗加工后进行一次时效处理，高精度导轨铸件半精加工后还需进行第二次时效处理。7.常用的淬火方法（1）高、中频淬火，淬硬层深度(12)mm，硬度(4550)HRC.（2）电接触加热自冷表面淬火，淬硬层深度(0.20.25)mm，显微硬度600HM左右。这种淬火方法主要用于大型铸件导轨。8.滚动直线导轨副的结构与特点结构：滚动直线导轨副是由导轨、滑快、钢球、反向器、保持架、密封端盖及挡板等组成。当导轨与滑块作想对运动时，钢球沿着导轨上的经过淬硬和精密磨削加工而成的四条滚道滚动，在滑块端部钢球又通过反向器进入反向孔后再进入滚道，钢球就这样周而复始地进行滚动运动，反向器两端装有防尘密封端盖，可有效地防止灰尘、屑末进入滑块内部。特点：(1) 动静摩擦力之差很小、摩擦阻力小，随动性极好。驱动功率小，只相当于普通机械的十分之一。(2) 承载能力大，刚度高。导轨副滚道截面采用合理比值(沟槽曲率半径，为钢球直径)的圆弧沟槽，因而承载能力及刚度比平面与钢球接触大大提高。(3) 能实现高速直线运动，其瞬时速度比滑动导轨提高10倍。(4) 采用滚动直线导轨副可简化设计、制造和装配工作、保证质量、缩短时间、降低成本。导轨副具有“误差均化效应”从而降低基础件(导轨安装面)的加工精度，精铣或精刨即可满足要求。9.定寿命计算滚动直线导轨副额定寿命的计算与滚动轴承基本相同。式中 L额定寿命(Km); 额定动载荷(kN); P当量动载荷(kN); z导轨上滑块数；指数，当滚动体为滚珠时，=3，当滚柱时，；额定寿命单位(km)，滚珠时，滚柱时，；硬度指数 = 温度系数，查取=1；接触系数，查取=1.00；精度系数，查取=1.0；载荷系数，查取=1.8；受力最大的滑块所受的载荷(kN),计算方法见下表：工作条件无外部冲击或振动的低速运动的场合，速度小于11.5无明显冲击或振动的中速运动场合，速度为1560m/min1.52有外部冲击或振动的高速运动场合，速度大于60m/min23.5第五章丝杠同步转动的链传动1.滚子传动的设计滚子链传动选择指导国家标准GB/T 18150-2000滚子链传动选择指导，是链传动设计选择标准，也是确保链条质量的标准，而且是对链条质量最低要求的标准。此标准等同采用ISO10823。链传动属于具有中间挠性件的啮合传动，它兼有齿轮传动和带传动的一些特点。与齿轮传动相比，链传动的制造与安装精度要求较低，链齿轮受力情况较好，承载能力较大；有一定的缓冲和减振性能；中心距可大而结构轻便。与摩擦型带传动相比，链传动的平均传动比准确；传动效率较高；链条对轴的拉力较小；同样使用条件下，结构尺寸更为紧凑；此外，链条的磨损伸长比较缓慢，张紧调节工作量较小，并且能在恶劣环境条件下工作。链传动的主要缺点是：不能保持瞬时传动比恒定；工作时有噪声；磨损后易发生跳齿，不适用于受空间限制要求中心距小以及急速反向传动的场合。链传动的应用范围极广。通常，中心距较大、多轴、平均传动比要求准确的传动，环境恶劣的开式传动，低速重载传动，润滑良好的高低速传动等都可成功的采用链传动。按用途不同，链条可分为：传动链、输送链和起重链。在链条的生产与应用中，传动用短节距精密滚子链（简称滚子链）占有最主要的地位。通常，链传动的传动功率在100Kw以下，链速在15m/s以下。链传动的效率，对于一般传动，其值约为0.940.96；对于用循环压力供油润滑的高精度传动，其值约为0.98。2.滚子链传动的设计计算设计链传动的已知条件：所传递功率P(kw)；1，主动和从动机械的类型；2，主、从动轴的转速n1、n2（r/min）和直径；3，中心距要求和布置；4，环境条件。滚子链传动的一般设计计算方法见下表项目符号单位公式和参数选择说明链轮齿数z1z2传动比i= =25为传动平稳，链速增高时，应选较大的,高速或受冲击载荷的链传动，至少25齿，且链轮齿应淬硬项目符号单位公式和参数选定说明修正功率 =1.98p-输入功率-工况系数-主动链轮齿数系数链条节距根据修正功率和链轮转速由图14.2-2或图14.2-3选用合理的节距 =38.1，初定中心距推荐=脉动载荷无张紧时， =3048首先考虑结构要求定中心距，有张紧装置或托板时，可大于；对于中心距不能调整的传动，44链长节数 =185，圆整为整数，宜取偶数，以避免过度链节。=186实际链条节数圆整为，链条长度为 =7.0866m最大中心距，式中 =161，=3067.05实际中心距=，应保证链条松边有合适的垂度链速低速传动有效圆周力项目符号单位公式和参数选定说明作用于轴上的拉力对接近于垂直布置的传动润滑用油壶或油刷定期人工润滑；参见图14.2-5、表14.2-8小链轮包角要求合格3.滚子链的静强度计算在低速重载链传动中，链条的静强度占有主要地位，通常视为低速传动。如果低速链也按疲劳考虑，用额定功率曲线选择和计算，结果常经不经济。因为额定功率曲线上各点其相应的条件性安全系数n大于820，比静强度安全系数为大。另外，当进行有限寿命计算时，若要求的使用寿命过短，使用功率过高，则链条的静强度验算也是比不可少的。链条的静强度计算公式为：式中n 静强度安全系数Q 链条极限拉伸载荷工况系数查表14.2-4F 有效拉力，查表14.2-3 离心力引起的拉力，其计算公式；为链条每米的质量，见表14.2-9；为链速；当时，可忽略不计；悬垂拉力，见图14.2-6，在和中选大者；许用安全系数，一般为48；如果按最大尖峰载荷来代替进行计算，则可为36；对于速度较低、从动系统惯性较小、不太重要的传动或作用力较低的确定比较准确，可取较小的值。得n=10。4.滚子链的使用寿命计算当链传动的传动功率要求超过额定功率、链条的使用寿命要求小于15000h或者磨损伸长率要求明显小于3%时，有必要进行链条的使用寿命计算。设为由式得到的功率值，为由式得到的功率值，P为要求传递的功率。在不发生胶合的前提下对已知链传动进行疲劳寿命计算为若则若则式中使用寿命小链轮齿数小链轮转数多排链排系数，单排=1、双排=1.7、三排=2.5、四排=3.3；工况系数，查表14.2-4链长，以节数表示。滚子链的耐磨损工作能力计算当工作条件要求链条的磨损伸长率明显小于3%或者润滑条件不能符合规定要求方式而有所恶化时，可按下式进行滚子链的磨损计算。链条的磨损使用寿命与润滑条件、许用的磨损伸长律以及铰链承压面上产生的滑摩功等因素有关。式中使用寿命链长，以节数表示链数小链轮齿数传动比许用磨损伸长率，按具体工作条件确定；磨损系数节距系数齿数-速度系数铰链比压铰链比压按下式计算式中工况系数有效拉力离心力引起的拉力悬垂拉力铰链承压面积，A值等于滚子链销轴直径与套筒长度的乘积。当使用寿命T以确定时，确定许用压力，用式进行铰链的比压计算：5.滚子链链轮名称符号计算公式说明基本参数链轮齿数z查表14.2-3配用链条节距滚子外径排距PP=38.1 =22.23 =0查表14.2-2主要尺寸分度圆直径=304齿顶圆直径=329.4齿根圆直径分度圆弦齿高=14最大齿根距离=281.17(奇数齿) 齿侧凸缘直径 h内链板高度,查表14.2-26.滚子链链轮的基本参数和主要尺寸第六章带传动及其有关计算1.带传动带传动是利用张紧在带轮上的传动带，借助带和带轮间的摩擦或啮合来传递运和力的。带传动具有传动平稳、结构简单、造价低廉、不需润滑和能缓传动吸振等优点，在机械传动中被广泛的应用。2.带和带传动的形式根据带传动原理不同,带传动可分为摩擦型和啮合型两大类,前者过载可以打滑,但传动比不准确(滑动率在2%以下);后者可保证同步传动。根据带的形状可分为平带传动，v带传动和同步带传动。根据用途，有一般工业用途、汽车用和农机用之分。3. V带传动V带的规格V带和V带轮有两种尺寸限制，即基准宽度制和有效宽度制。V带在作垂直其底边的纵向弯曲时，在带中保持不变的周线称为V带的节线，由节线组成的面称为节面，V带节面的宽度为节宽，当带做如上弯曲时，节宽不变。基准宽度制是以基准线的位置和基准宽度来实现定义带轮的轮槽、基准直径和V带在轮槽中的位置。带轮轮槽的基准宽度位置通常与所配用V带节面处于同一位置，其值在规定公差范围内与V带的节宽一致，用以表示轮槽轮廓宽度的一个无公差特征值，是带和带轮标准化的基本尺寸。带轮在轮槽基准宽度的直径是带轮的基准直径。相应带的长度以基准长度来表示，它是在规定张紧力下，V带位于测量带轮基准直径上的周线长度。有效宽度制是以轮槽有效宽度作为带轮轮槽截面的特征值，是带和带轮的有效直径。相应V带的长度为有效长度，是在规定的张紧力下，V带位于测量带轮有效直径处的周长。普通V和SP系列窄带（ISO ，DIN，BS等标准采用）采用基准宽度制，N系列的窄V带和J系列的联组V带（ISO,RMA,JIS等标准采用）采用有效宽度制。两种系列窄V带在我国都生产、使用，国家标准则以基准宽度制为主。两者的设计计算方法相同，但尺寸计算有差别。4. V带传动的设计计算带传动的一般程序：(1) 工作种类、传动的目的(2) 原动机额定功率p(3) 运转条件(4) 原动机类型(5) 工作机特性(6) 工作制度(7) 减速、增速(8) 高速轴（小带轮）转速(9) 传动比，中心距要求(10) 许用带轮直径（结构要求）(11) 设计确定(12) 带的种类(13) 带型、带长(14) 所需带的根数或带宽(15) 带轮直径，(16) 中心距(17)带轮结构和带轮尺寸(18) 预紧力(19) 压轴力5.基准宽度制带传动的设计计算基准宽度制带（普通和系列窄带）传动设计计算见下表序号计算项目符号单位计算公式和参数选择备注1选定带种类根据工作要求、功率、转速范围及供货条件选择2设计功率=2.574传递功率工况系数3选定带型根据和由图5.5-1或图5.1-6选取小带轮转速4小带轮基准直径=80为提高带寿命，在结构允许条件下，可选较大直径5大带轮基准直径=3.04=240.768传动比带轮节径大带轮转速弹性滑动率6带速普通带窄带一般不要低于57初定中心距231660=4008所需基准长度9实际中心距=532安装时所需最小中心距张紧或补偿伸长所需要最大中心距基准宽度10小带轮包角=161.711单根传递的基本额定功率=0.26是载荷平稳时，特定带长的单根带基本额定功率12传动的额定功率=0.11弯曲影响系数传动比系数13带根数=3小轮包角修正系数，带长修正系数14单根带的预紧力=1570.1415作用在轴上的力=1570.1416带轮的结构和尺寸 6. 带传动的效率带传动的效率可用下式表示式中转矩; 转速；输出；输入；带传动有下列几种功率损失：(1) 滑动损失带在工作时，由于带与轮之间的弹性滑动和可能存在的几何滑动，而产生滑动损失。(2) 滞后损失带在运动中会产生反复伸缩，特别是在带轮上的挠曲会使带体内部产生摩擦，引起功率损失。(3) 空气阻力高速传动时，运行中的风阻将引起转矩的损耗，其损耗与速度的平方成正比。因此设计高速带传动时，带的表面积宜小，尽量用厚而窄的带，带轮的轮辐表面要平滑(如用椭圆形)或用辐板以减小风阻。(4) 轴承的摩擦损失滑动轴承的损失为2%5%，滚动轴承为1%2%。考虑上述损失，带传动的效率约在80%98范围内，根据带的种类而定。进行传动设计时，可按下表选取。带的种类效率（%）平带有张紧力的平带窄v带多楔带同步带8398809590959297939887929296普通v带帘布结构绳芯结构7. V带带轮带轮应有足够的强度，便于制造，质量轻而分布均匀，并避免由于铸造而产生过大的内应力。时要进行静平衡，时则应进行动平衡。带轮工作表面应光滑，以减少带的磨损。带轮材料常采用灰铸铁、钢、铝合金或工程塑料等。灰铸铁应用广泛，当时用，则宜采用球墨铸铁或铸钢，也可用锻钢、钢板冲压焊接带轮或旋压带轮。小功率传动可用铸铝或塑料。 8.带轮的结构带轮由轮缘、轮辐和轮毂三部分组成。9.带轮的技术要求(1) 带轮各部位不允许有沙眼、裂缝、缩孔及气泡。(2) 带轮轮槽工作面的表面粗糙度不得超过3.2，轮缘和轴孔端面的不得超过6.3，轮槽底的不得超过12.5，轮槽的棱边要倒圆或倒钝。(3)轮毂孔公差为或，毂长上偏差为，下偏差为0。(4)带轮轮槽间距的累积偏差应小于以下值：型型型型型(5)同一带轮任意两轮槽的基准直径差小于0.40.6之间，大带型取大值。(6)带轮的圆跳动公差应小于表5.1-48的规定值。(7)轮槽槽型的检验按带轮的才质、表面粗糙度及平衡的规定。(8)轮槽中心平面与带轮轴线的垂直度为。(9)带轮的平衡要求按GB/T113571997（EQVISO254：1994）带轮的材质、表面粗糙度及平衡的规定。10.带轮的技术要求(1)带轮轮槽工作表面粗糙度为1.6或3.2，轴孔表面为3.2，轴孔端面为6.3，其余表面12.5。轮槽的棱边要倒圆或倒钝。(2)带轮外圆的径向圆跳动和基准圆的斜向圆跳动公差 t不得大于表14.1-18、表14.1-23的规定。(3)轮槽对称平面与带轮轴线垂直度允差。(4)带轮的平衡11.V带传动的主要失效形式(1)带在带轮上打滑(2)带由于疲劳产生脱层、撕裂和拉断。第二部分机电控制系统第一章制动器的选择及其计算1制动器制动器具有使运动部件减速、停止或保持停止状态等功能的装置。是保证机器或机构正常安全的重要部件。为了减小制动力矩，通常将制动器则装在机构的高速轴某些安全制动器则装在低速轴上，以防止传动机构断轴时物品坠落，特殊情况下有将制动器装在其他轴上。2 制动器的分类、特点及应用制动器主要由制动架、摩擦元件和松闸器等三部分组成。有些制动器还装有自动调整间隙装置。按工作状态分为常闭式和常开式。常闭式即靠弹簧或重力使其经常处于抱闸状态，机械设备工作时松闸，常开式与其相反，制动器经常处于松闸状态，抱闸时需要施加外力。3.制动器的选择制动器的类型选择应根据使用要求和工作条件选定。选择时一般需要考虑以下几点：(1)所需要制动器机构的工作性质和条件。如对于起重机械的起升和变幅机构都必须采用常闭式制动器。(2)要考虑合理的制动力矩。用于起重机起升机构支持的制动器，或矿井提升机的安全制动器的制动力矩应有足够的储备，即应有一定的安全系数。(3)应考虑安装场所。如安装地点有足够空间，则可选用外抱块式制动器；空间受限制处，可采用内蹄式或带式制动器。制动器的设计在工作中，有时需要自行设计制动器，其主要设计步骤如下：(1)根据机构的运转情况，计算出制动轴上的负载力矩，然后再计算出所需的制动力矩。(2)根据需要的制动力矩和工作条件，选定合适的制动器类型和结构，并画出传动图。(3)按摩擦元件的退距求出松闸推力，用以选择松闸器。(4)对主要零件进行强度计算。(5)对于摩擦元件进行发热验算。总之，选择和设计制动器的基本要求是：制动可靠、操作灵活、散热性良好，体积小和重量轻。在选用标准制动器时，应以计算制动力矩为依据。选出标准型号后做必要的发热验算。4制动器的性能参数及主要尺寸块式制动器是用制动瓦总成内圆柱面作为摩擦副接触面的制动器。多采用弹簧或重锤紧闸，当电动机起动时，松闸器也同时供电，从而自动松闸，也有时用人力松闸。多为常闭式，在起重运输机械设备中应用较广泛。电磁块式制动器制动器以制动电磁铁为驱动装置的常闭式制动器，电磁铁一般装设在制动器的上部；也有装设在中部。制动器的供电电源分为交流和支流两种，电磁铁的基准工作方式为连续工作制和断续周期工作制，设有瓦块退距和制动力矩调整装置，并有可靠的放松措施，制动瓦块具有随位性。电磁块式制动器基本参数和主要尺寸。电磁块式制动器基本参数和主要尺寸(摘自JB/T 7685.1-1995)制动器的规格:200mm,每侧瓦块的额定退距0.6/mm，在基准工作方式下额定制动力距160/（NM），额定操作频率1200次/h，mm，mm，mm，mm，mm，mm，mm，mm，mm，mm，mm，mm，mm，mm。第二章开关的选择 1.HZ5B-1型组合开关根据本次设计的升举机的设计要求及其所要达到的目标和运行特点选取HZ5B-1型组合开关，控制电动机的正反转。 HZ5B-1型组合开关，适用于交流50Hz、电压至380v的电路中，作为电源的引入开关、电动机的不频繁起动、停止变速和正反向转换、控制线路的换接之用。 HZ5B-1型组合开关采用组合式结构，可以组装成1 10层。选用时，选用时应指出特征代号。 2.LXJ6系列接近开关 LXJ6系列接近开关为交流二线式，用于交流5060H、电压100250v线路
