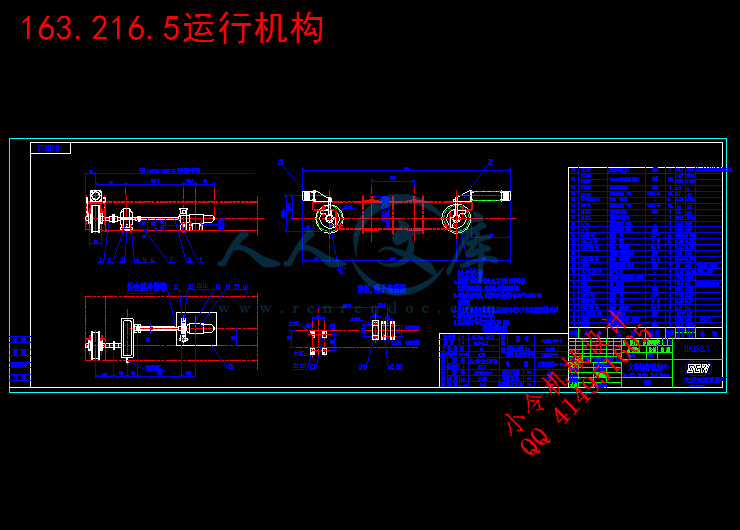

163.219.5205运行机构.DWG---(点击预览)

163.216.5运行机构.DWG---(点击预览)

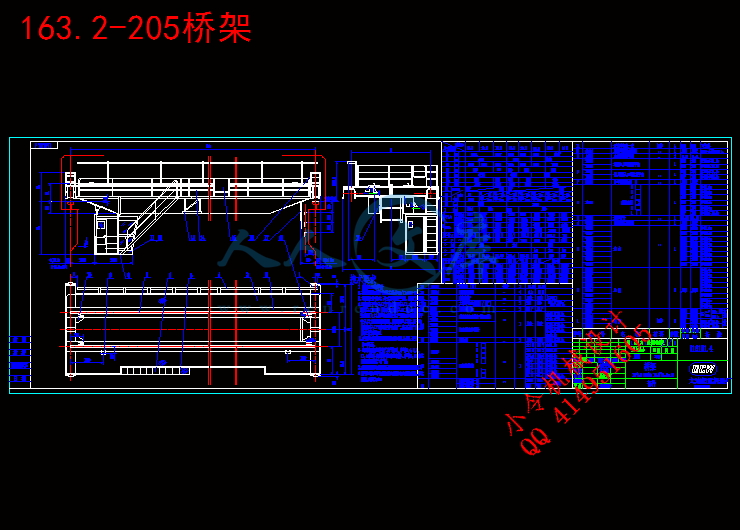

163.2-205桥架.DWG---(点击预览)

毕业设计规定格式要求

毕业设计计算书格式及内容要求.doc---(点击预览)

毕业设计的有关规定（学生）.doc---(点击预览)

毕业设计成果装订顺序.doc---(点击预览)

毕业设计成果盒统一粘贴封面.doc---(点击预览)

毕业设计开题报告样表.doc---(点击预览)

毕业设计任务书封面.doc---(点击预览)

毕业实习报告及封面格式要求.doc---(点击预览)

有关毕业设计的表格（教师需填）.doc---(点击预览)

外文资料翻译封面及格式要求.doc---(点击预览)

毕业设计相关表格表格

毕业答辩评分表.doc---(点击预览)

本科毕业设计（论文）阶段批阅单.doc---(点击预览)

本科毕业设计（论文）评阅人评阅表.doc---(点击预览)

本科毕业设计（论文）答辩委员会评定表.doc---(点击预览)

本科毕业设计（论文）指导教师评阅表.doc---(点击预览)

本科毕业设计（论文）成绩评定表.doc---(点击预览)

本科毕业设计(论文)答辩记录表.doc---(点击预览)

年毕业设计（论文）基本情况汇总表.doc---(点击预览)

200 年本科毕业设计（论文）中期检查表.doc---(点击预览)

压缩包内文档预览：(预览前20页/共50页)

编号：387043 类型：共享资源大小：3.75MB 格式：RAR 上传时间：2014-12-21 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 10 桥式起重机设计全套 cad 图纸 word 毕业论文工程机械

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要
双梁桥式起重机械是一种循环，间歇运动的机械，它是由两根箱形主梁和两根横向端梁构成的双梁桥架，在桥架上运行起重小车，可起吊和水平搬运各类物件，它适用于机械加工和装配车间、仓库和料场等场合。
本设计采用许用应力法以及计算机辅助设计方法对桥式起重机桥架金属结构进行设计。设计了符合经济梁要求的桥架结构，并校核了起重机桥架在危险截面处的强度和刚度等力学性能参数。设计过程中，桥架采用正轨箱形主梁、箱形端梁的双梁结构。桥架刚性好，制作方便。考虑到起重机整机和各个机构零部件的合理布置，通过计算多组数据来选择最优结果。达到了起重机各机构布置紧凑性和合理性的目的，从而优化了起重机整机的性能。
本设计通过反复斟酌各种设计方案, 认真讨论, 不断反复校核, 力求设计合理;通过采取计算机辅助设计方法以及参考前人的先进经验, 力求有所创新;通过计算机辅助设计方法, 绘图和设计计算都充分发挥计算机的强大辅助功能, 力求设计高效。所设计的起重机整体安全、可靠。
关键词：桥式起重机主梁端梁计算机辅助设计

Abstract
Pairs of beam bridge hoist tool instrument a circulation, intermittence machinery of sport, it is a pairs of beam bridge formed by two case shaped bright beam bridge and two horizontal end pairs of beam bridge .Operate the jack-up car and can get up ,hang and carry all kinds of things with the level .It is suitable for all the occasions, such as machining and assembly shop ,warehouse and material.
The project designs metal framework of bridge crane in use of allowable stress method and CAD. The structure of the bridge was designed to achieve the requirement of economical efficiency, and also intensity and stiffness was checked to make sure its safety. The double beam bridge structure includes the Crane Girder and the end carriage. This kind of structure has better stiffness and manufacturability. Considering the disposal of crane and different parts, the author calculated through multiple data to select the optimal results. Finally, the goal of better crane performance and rationality and compactedness of all parts of crane was achieved.
The author considered various design projects, discussed earnestly, calculated time after time, try hard for a reasonable design;via CAD and make reference advanced experiences, try hard for a innovatory design;via CAD, ploting and calculation can make good use of powerfull computer, try hard for a high efficiency design. I knew the various of design methods, newest machine design methods both here and abroad also found various of good data.In one words, the safety and reliability of this Crane can be confirmed.
Key words：bridge crane，main beam，end beam，CAD

目录
第1章前言 1

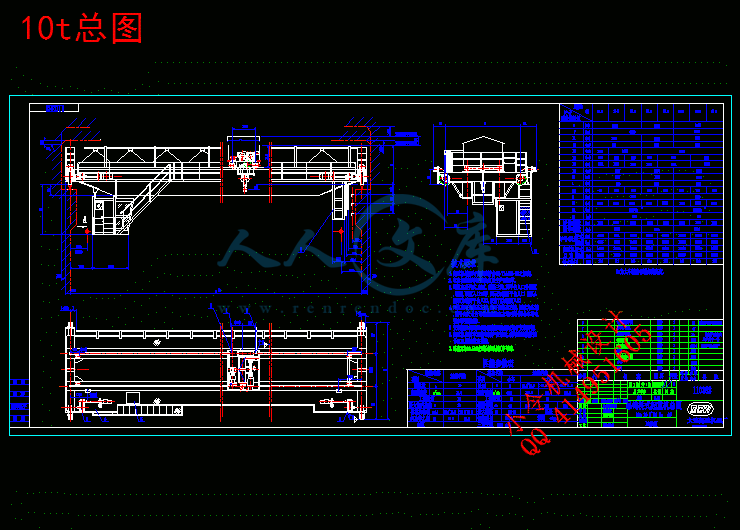

第2章总体设计 5
2.1总体参数 5

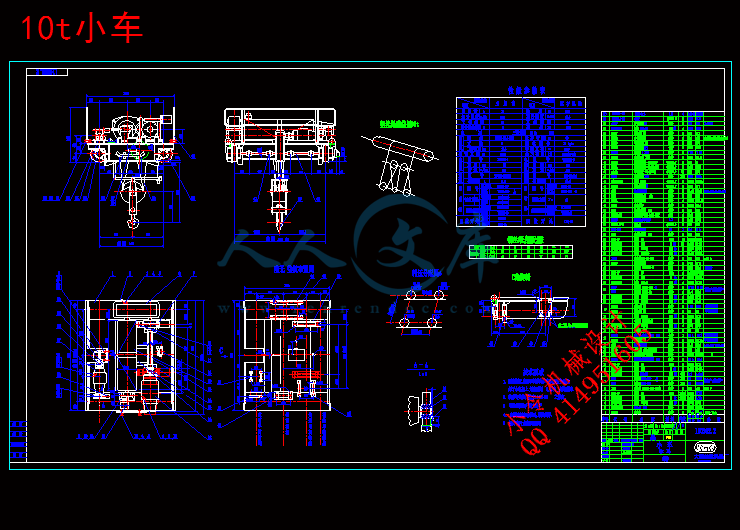

2.2小车总体布置 5
第3章大车运行机构算 8
3.1大车运行机构概述及设计要求 8
3.2 选择车轮与轨道，并验算其强度 9
3.3选择电动机 12
3.4选减速器 13
3.5选择制动器 16
3.6选择联轴器 17
3.7浮动轴的验算 18
第4章桥架计算 20
4.1桥架概述及设计要求 20
4.2主要尺寸的确定 21
4.3主梁的计算 24
4.4端梁的计算 29
4.5主要焊缝的计算 36
第5章主梁和端梁的连接 38
第6章毕业设计小节 40
参考文献 42
毕业实习报告 43
附录或后记 46
附：英文翻译原文 47

第1章前言
桥式起重机是一种重要的物料搬运机械。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围﹐就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。桥式起重机可分为普通桥式起重机﹑简易梁桥式起重机和冶金专用桥式起重机3种。
物料搬运成了人类生产活动的重要组成部分，距今已有五千多年的发展历史。随着生产规模的扩大，自动化程度的提高，作为物料搬运重要设备的起重机在现代化生产过程中应用越来越广，作用愈来愈大，对起重机的要求也越来越高。起重机正经历着一场巨大的变革。大型化和专业化、模块化和组合化、轻型化和多元化、自动化和智能化、成套化和系统化以及新型化和实用化是这场变革得主题。










经过几十年的发展，我国桥式起重机行业已经形成了一定的规模，市场竞争也越发激烈。桥式起重机行业在国内需求旺盛和出口快速增长的带动下，依然保持高速发展，产品几近供不应求。尽管我国起重机行业发展迅速，但是国内起重机仍缺乏竞争力。从技术实力看，与欧美日等发达地区相比，中国的技术实力还有一定差距。目前，过内大型起重机尚不具备大量生产能力。从产品结构看，由于技术能力所限，中国起重机在产品结构上也不完善，难以同国外匹敌。
