挖掘机的工作机构装置设计【优秀工程机械设计+11张CAD图纸】

挖掘机工作机构的设计

挖掘机的挖掘装置设计

挖掘机的挖掘工作装置设计

挖掘机的工作机构装置设计【【优秀工程机械设计+11张CAD图纸】

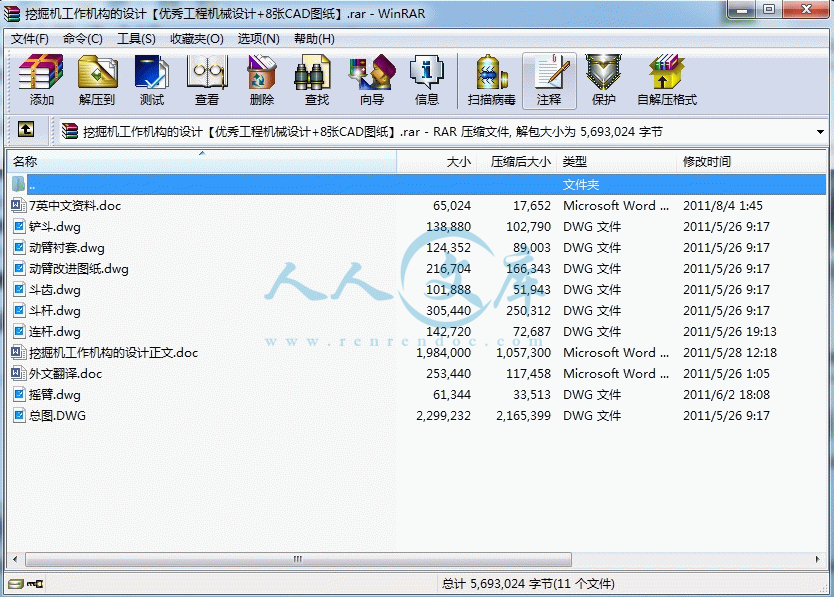

【带外文翻译+51页@正文19800字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

7英中文资料.doc

动臂改进图纸.dwg

动臂衬套.dwg

外文翻译.doc

总图.DWG

挖掘机工作机构的设计正文.doc

摇臂.dwg

斗杆.dwg

斗齿.dwg

连杆.dwg

铲斗.dwg

摘要

本文设计的是一种挖掘机的挖掘装置，在为工业、民用上有特殊用途的挖掘装载机，它可以用于煤矿井下狭小空间清理、装载、运输等工作，也可以用于冶金、矿山、隧道建设等场合的挖掘装载工作。在本设计中，通过对国内外现有技术的了解和分析，利用任务书上所给定的挖掘机铲斗额定装载载荷，先计算出铲斗的斗容，而后选用标准容量铲斗，根据所选出的标准铲斗，计算出挖掘机的最大铲取阻力、最大卸载高度、最小卸载距离等一些设计所必需用到的量。通过对工作机构上九个铰接点位置的确定来设计出动臂的模型及动臂上各点的受力，然后计算出举臂油缸和转斗油缸的内径、活塞杆的杆径，选出标准的液压缸。

关键词：铲斗；液压缸；动臂；挖掘机

Abstract

In this paper, the design is a mini-excavators, as for the industry, there are special-purpose civilian loading machinery, it can be used in underground coal mines to clear a narrow space, loading, transport, etc., can also be used for metallurgy, mining, occasions, such as tunnel construction excavation work load.In this design, both at home and abroad through the understanding of existing technology and analysis, the use of task books given by the excavator bucket load rated load, calculate the first bucket of the bucket capacity, and then choose the standard size of the bucket, elected in accordance with standard bucket, to calculate the largest excavator shovel access resistance, the maximum unloading height, minimum distance, such as unloading the design used in the volume necessary. Through the work of nine institutions to determine the location of hinge points out to design the model and the moving arm arm stress points, and then calculate the fuel tank and to fight the diameter of the fuel tank, the rod diameter rod, the election a standard hydraulic cylinders.

Keywords:   bucket   hydraulic cylinder   boom  excavator

目       录

1绪论1

1.1课题背景及目的1

1.2 挖掘机发展简史1

1.3 挖掘机的基本类型1

1.4 国内外研究状况2

1.5 论文构成及研究内容3

2 总体方案设计4

2.1 工作装置构成4

2.2 动臂及斗杆的结构形式6

2.3 铲斗的结构选择6

2.4 液压挖掘机工矿分析6

2.5 液压挖掘机工作装置设计要求10

2.6 液压挖掘机工作装置的设计原则13

3工作装置运动学分析14

3.1 动臂运动分析14

3.2 斗杆的运动分析15

3.3 铲斗的运动分析16

3.4 特殊工作位置计算：19

4 反铲装置的设计22

4.1 挖掘装载机工作装置典型工况分析确定22

4.2 挖掘装载机工作装置的基本参数的选择23

4.3 油缸基本参数的选择和计算29

5 挖掘装置受力计算和强度计算34

5.1、挖掘阻力的计算34

5.1.1铲斗挖掘阻力的计算34

5.1.2斗杆挖掘阻力计算35

5.2  工作液压缸的理论挖掘力35

5.2.1铲斗挖掘时，铲斗缸的理论挖掘力35

5.2.2斗杆挖掘时，斗杆油缸的理论挖掘力36

5.3 整机理论挖掘力36

5.3.2铲斗挖掘40

6 总结43

致谢44

参考文献45

1绪论

1.1课题背景及目的

挖掘机在国民经济建设的许多行业被广泛地采用，如工业与民用建筑、交通运输、水利电气工程、农田改造、矿山采掘以及现代化军事工程等等行业的机械化施工中。据统计，一般工程施工中约有60%的土方量、露天矿山中80%的剥离量和采掘量是用挖掘机完成的。

随着我国基础设施建设的深入和在建设中挖掘机的广泛应用，挖掘机市场有着广阔的发展空间，因此发展满足我国国情所需要的挖掘机是十分必要的。而工作装置作为挖掘机的重要组成部分，对其研究和控制是对整机开发的基础。

反铲式单斗液压挖掘机工作装置是一个较复杂的空间机构，国内外对其运动分析、机构和结构参数优化设计方面都作了较深入的研究，具体的设计特别是中型挖掘机的设计已经趋于成熟。而关于反铲式单斗液压挖掘机的相关文献也很多，这些文献从不同侧面对工作装置的设计进行了论述。而笔者的设计知识和水平还只是一个学步的孩子，进行本课题的设计是为对挖掘机的工作装置设计有一些大体的认识，巩固所学的知识和提高设计能力。

1.2 挖掘机发展简史

第一台手动挖掘机问世至今已有130多年的历史，期间经历了由蒸汽驱动半回转挖掘机到电力驱动和内燃机驱动全回转挖掘机、应用机电液一体化技术的全自动液压挖掘机的逐步发展过程。

由于液压技术的应用，20世纪40年代有了在拖拉机上配装液压反铲的悬挂式挖掘机，20世纪50年代初期和中期相继研制出拖式全回转液压挖掘机和腰带式全液压挖掘机。初期试制的液压挖掘机是采用飞机和机床的液压技术，缺少适用于挖掘机各种工况的液压元件，制造质量不够稳定，配套件也不齐全[18][19]。从20世纪60年代起，液压挖掘机进入推广和蓬勃发展阶段、各国挖掘机制造厂和品种增加很快，产旦猛增。1968—1970年间，液压挖掘机产量已占挖掘机总产量的83％，目前已接近100％。

1.3. 挖掘机的基本类型

液压挖掘机也和机械式挖掘机一样，由工作装置、回转装置和行走装置等三大部分组成[1]。所以，我们可以从这三大部件的结构特点、功能和通用范围等方面来区分它的类型。

就液压挖掘机构整机结构而言，全部采用液压传动者称为全液压挖掘机；部分采用液压传动者则称为半液压挖掘机(多数情况下是行走装置用机械传功，其余均为液压传动。也有机体为机械传动，而仅工作装置采用液压传动的)；能在水平面内回转360o的称为全回转挖掘机，否则就是非全回转式挖掘机。

就工作装置来说，根据其用途和结构型式可以区分为“通用”与“专用”[22]。—般中小型液压挖掘机都是通用的，多带有正铲、反铲、装载、抓斗、起重等五种工作装置。大型液压挖掘机往往专门用于建筑材料露天矿或其它金属与非金属露天矿作装载和挖掘工作，故只装正铲，成为专用；根据工作装置的结构特征，可以区分为铰接式和伸缩臂式。普通的液压挖掘机均为铰接式(动臂、斗杆和铲斗均可绕铰点转动，完成各种作业动作)，而伸缩臂式挖掘机的动臂由主臂和伸缩臂两部分组成，伸缩臂可在主臂内伸缩也可以变幅，臂端装有铲斗，适于作平整和清理工作，特别是修理沟坡。

就行走装置的型式而言，液压挖掘机可以制成履带式、轮胎式、轮胎—履带式、汽车式和悬挂式。悬挂式挖掘机用拖拉机作底盘，配装若干个工作装置(通常是一端装反铲、另一端为装载铲或推土板)。

除上述基本类型外，还有一些结构比较特殊的液压挖掘机。无行走驱动装置的双轮拖式挖掘机(亦称步履式挖掘机)制造简单、价格低廉，特别适用于狭窄地带和小型土方施工工地；轮胎可以收放的无支腿式挖掘机工作时不用支腿支撑，而将支承转台的底架全部落地，在360o的范围内自由回转进行作业。仲缩臂式挖掘机也可装上铰接式斗杆，满足作业过程中某些腕动式作业的要求。

参考文献

[1] 杨占敏 ，王智明 ，张春秋等编著。《轮式装载机》。北京：化学工业出版2006

[2] 黄建兵，彭伟春. ZL30型轮式装载机[J].工程机械，2002，3：37-40

[3]  蔡中青 ， 黄宗益 ， 《湿式全盘式制动器设计计算》。 工程机械 ， 1999 （10）：22~25

[4]  高秀华 ， 申国哲等 ，《装载机工作装置结构动力分析》。农业工程学报，1998，（4） 129~134

[5] 段鹏文，林贵瑜.工程机械[M].北京：中国华侨出版社

[6] 何正忠，装载机[M].北京：中国华侨出版社

[7] 赵维鹏，张君，谭海港等．润滑脂在轴承中的润滑作用[J]．润滑油，2003(12)：18～22.

[8] 尚光德．挖掘机大修过程中滑动轴承德选择和装配[J]．有色设备，2005(3)，37～38.

[9] 王桂萍．挖掘机推压减速器轴承失效分析与对策[J]．中国钼业，2000(10)，40～41.

[10] 尉立肖，刘才山．圆柱铰间隙运动学分析及动力学仿真[J]．北京大学学报（自然科学版）2005（05），679～687.

[11] 方良周．MX80液压挖掘机工作装置的仿真与铲斗机构的优化[D]．沈阳：东北大学机械学院，1996.

[12] 赵培训．单半液压挖掘机工作机构运动分析参数优化和动态模拟系统的研究[D]．西安：西安公路交通大学机械学院，1998.

[13] 姬鹏．液压挖掘机反铲装置的运动学仿真及动力学分析[D]．长春：吉林大学机械学院，2004.

[14] 范进桢，孟宪慧等．挖掘机挖掘作业工程的动力学研究[J]．矿山机械，2005，09：39～41.

[15] 李渊博，何清华，张大庆．液压挖掘机工作装置动力学分析与仿真研究[J]．机床与液压，2006（10），170～171吉林大学博士学位论文.

[16] 何允纪，李滨城，何允纪．液压挖掘机反铲工作装置的优化设计[J]．工程机械，1994，8.

[17] 薛渊，吕广明，陆念力．复合形法在液压挖掘机铲斗连杆机构优化设计中的应用[J]．现代制造工程，2006（3），114～116.

[18] 史清录，林慕义，康健．挖掘机的最不稳定姿态研究．农业机械学报[J]，2004（9），32～35.

[19] 方良周，刘得方，刘欣等．改进得遗传算法在MX80液压挖掘机优化中的运用[J]．机械科学与技术，1999（5），378～379，382.

[20] 陈玉峰，宋立权，韩文强．液压挖掘机工作装置运动与动力综合优化[J]．建筑机械，2005（02），80～82.

[21] 朱建新，邹湘伏，黄志雄．谈国产液压挖掘机未来的发展趋势[J]．凿岩机械气动工具，2003（3）：48～54.

[22] 陈世教，荣洪均，冀满忠等．液压挖掘机反铲工作装置整机理论复合挖掘力的计算及应用[J]．工程机械,2007(4):39～43.

[23] 何斌，那荣华．单斗液压挖掘机挖掘阻力探讨[J]．建筑机械，1990（10）：24～27.

[24] 孙怀安，方益奇，张旭东．计算机绘图在平面连杆机构综合中的应用[J]．机械，2002(6)：38～40.

[25] 刘子健，洪昌银．自动绘制挖掘机轨迹包络图计算包络面积的方法[J]．工程机械，1990（10）：5～8.

[26] Pyung Hun Chang;Lee,S.-J.A straight-line motion tracking control of hydraulic excavator system[J].Mechatronics,2002,12(1):119～138.

[27] Yokota,Shinichi;Sasao,Masanori;Ichiryu,Ken.Trajectory control of the boom and arm system of hydraulic excavators[J].Nippon Kikai Gakkai Ronbunshu,C Hen/Transactions of the Japan Society of Mechanical Engineers,Part C,1996,62(593):161～167.
